手轮驱动角式针形节流阀工业结构设计

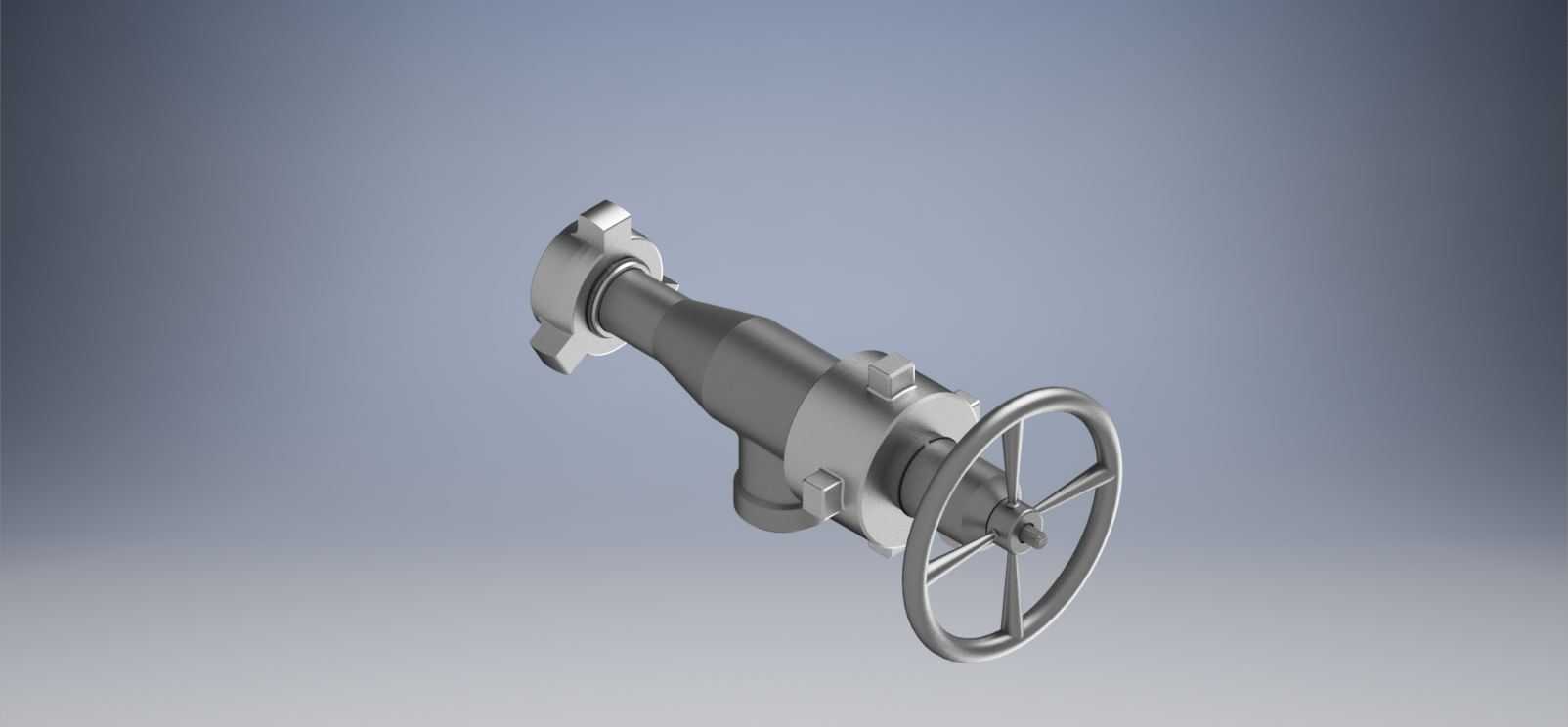

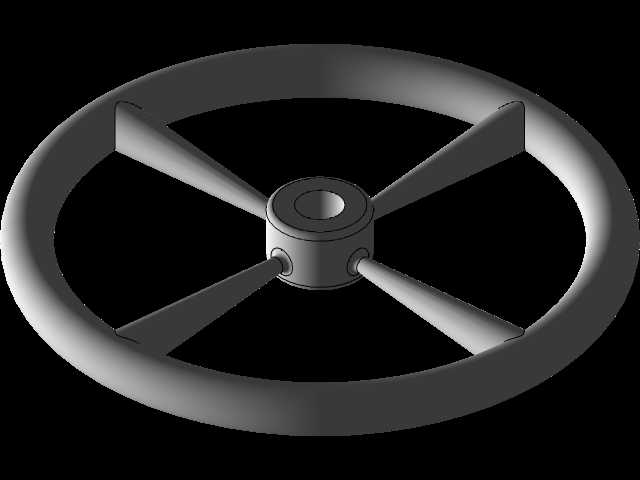

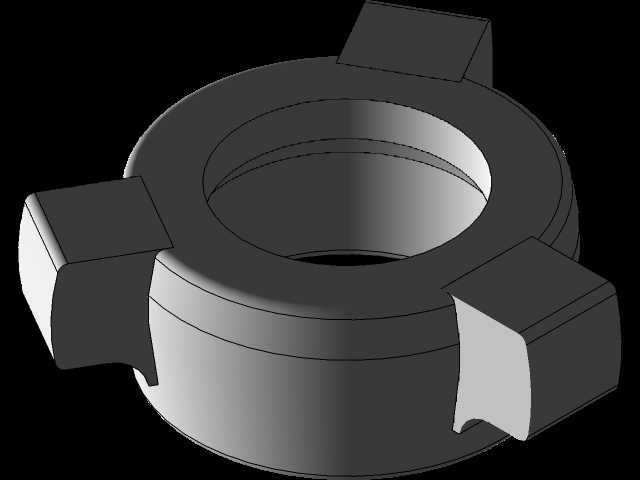

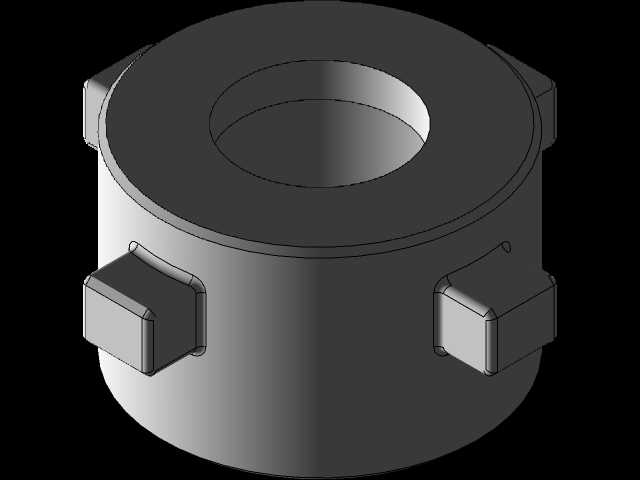

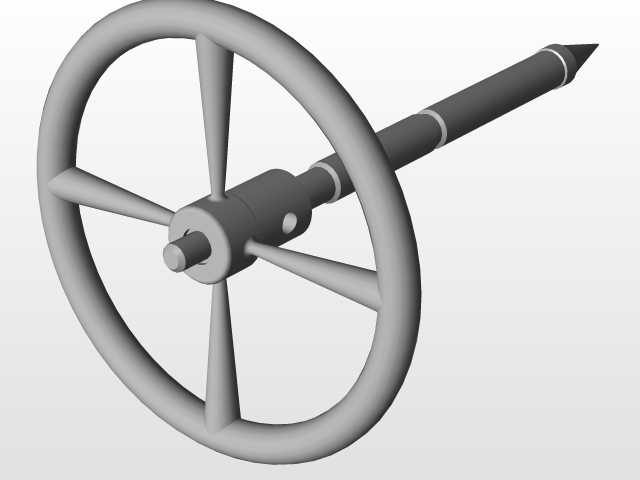

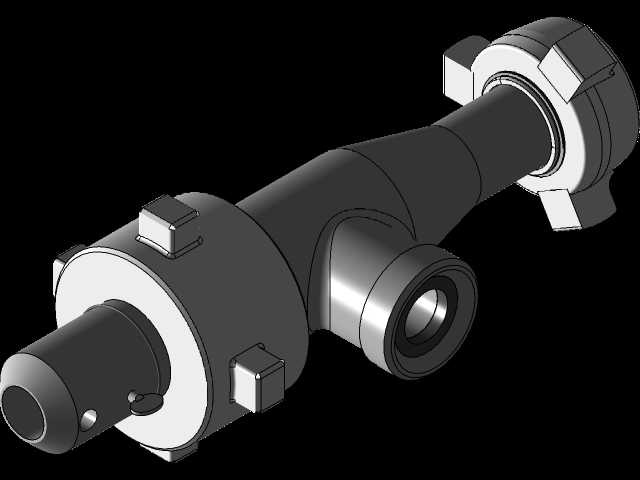

这款针形节流阀主要面向油气开采、高压流体输送、化工介质调控等工业场景，在采气树、高压注水管线、实验室精密流体控制回路中都能见到这类结构的身影，核心作用是通过极小通径的节流面精准调控管路内的介质流量与压力，相比普通截止阀，它的调节精度更高，密封性能更可靠，能够在高压差工况下实现稳定的流量微调，避免介质流速突变引发的管路水击或者压力波动问题。从功能特性来看，这款阀采用角式结构设计，介质进出通道呈90度夹角，能够直接适配管路转角位置的安装需求，减少管路弯头的使用数量，降低整个管路系统的流阻与泄漏风险；顶部配置的辐条式手轮操作力矩适中，操作人员无需借助额外加力杆就能完成开度调节，手轮与阀杆之间的连接结构做了防松处理，长期频繁调节也不会出现手轮打滑、空转的问题；阀瓣采用锥形针状结构，和阀座密封面的配合精度极高，小开度调节时流量线性度好，不会出现普通阀门小开度下流量跳变的问题，能够满足从微流量到额定流量的连续调节需求。在设计思路上，这款阀的整体结构做了等强度优化，阀体采用整体锻造式的流线型结构，介质流通通道没有突兀的转角或者死角，既能够减少介质在阀腔内的涡流损耗，也能避免介质中的杂质在阀腔内沉积卡涩阀瓣；中法兰连接位置采用了螺栓均布的压紧结构，密封垫片的压缩量均匀，在高压工况下不会出现密封面偏压泄漏的问题；阀杆部位做了多级密封组合设计，既能够防止阀内高压介质向外泄漏，也能阻挡外界的粉尘、水汽进入阀杆摩擦副，延长阀门的操作寿命。从安装边界来看，这款阀的进口端采用了标准的由壬连接结构，出口端为内螺纹连接接口，安装时不需要复杂的焊接作业，直接通过螺纹与由壬就能和现场管路快速对接，整体安装长度与同压力等级的角式针阀尺寸兼容，能够直接替换现场老旧的同类型阀门，不需要对原有管路做额外改造；手轮的操作空间预留充足，安装时手轮外侧距离周边管线或者设备壁面的距离只需要满足手轮旋转半径即可，不需要额外预留过大的操作空间，能够适应井口、计量撬装等安装空间紧凑的场景；阀体外部的加强筋结构既提升了阀体的承压能力，也不会额外增加过多的安装外形尺寸，整体结构紧凑重量适中，现场单人就能完成安装与拆卸作业。在实际使用过程中，这款阀能够适配油、气、水等多种无强腐蚀性的工业介质，调节过程中阀瓣的升降行程短，从全关到全开的阀杆行程仅为几毫米，操作人员能够通过手轮的旋转圈数精准判断阀门的开度，配合管路上的压力表、流量计就能快速将管路参数调整到目标区间，在高压试压回路、精密计量管路、油气井生产测试管线中都能发挥稳定的调控作用。
