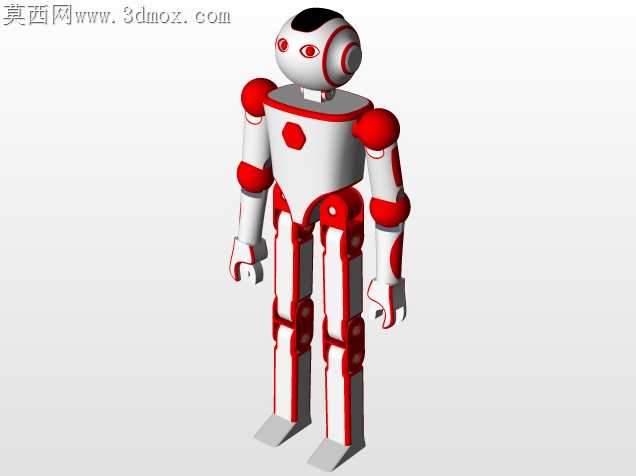

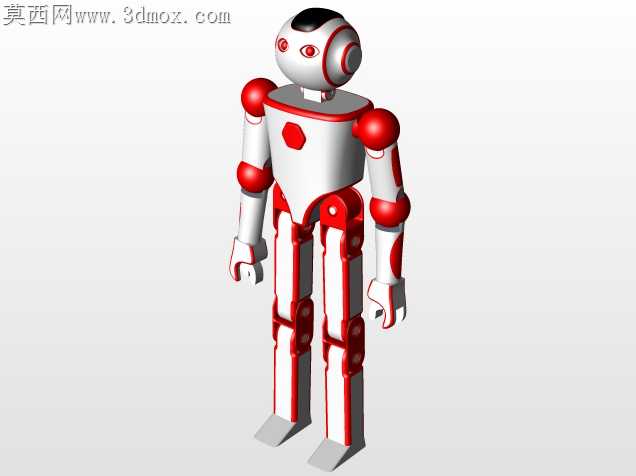

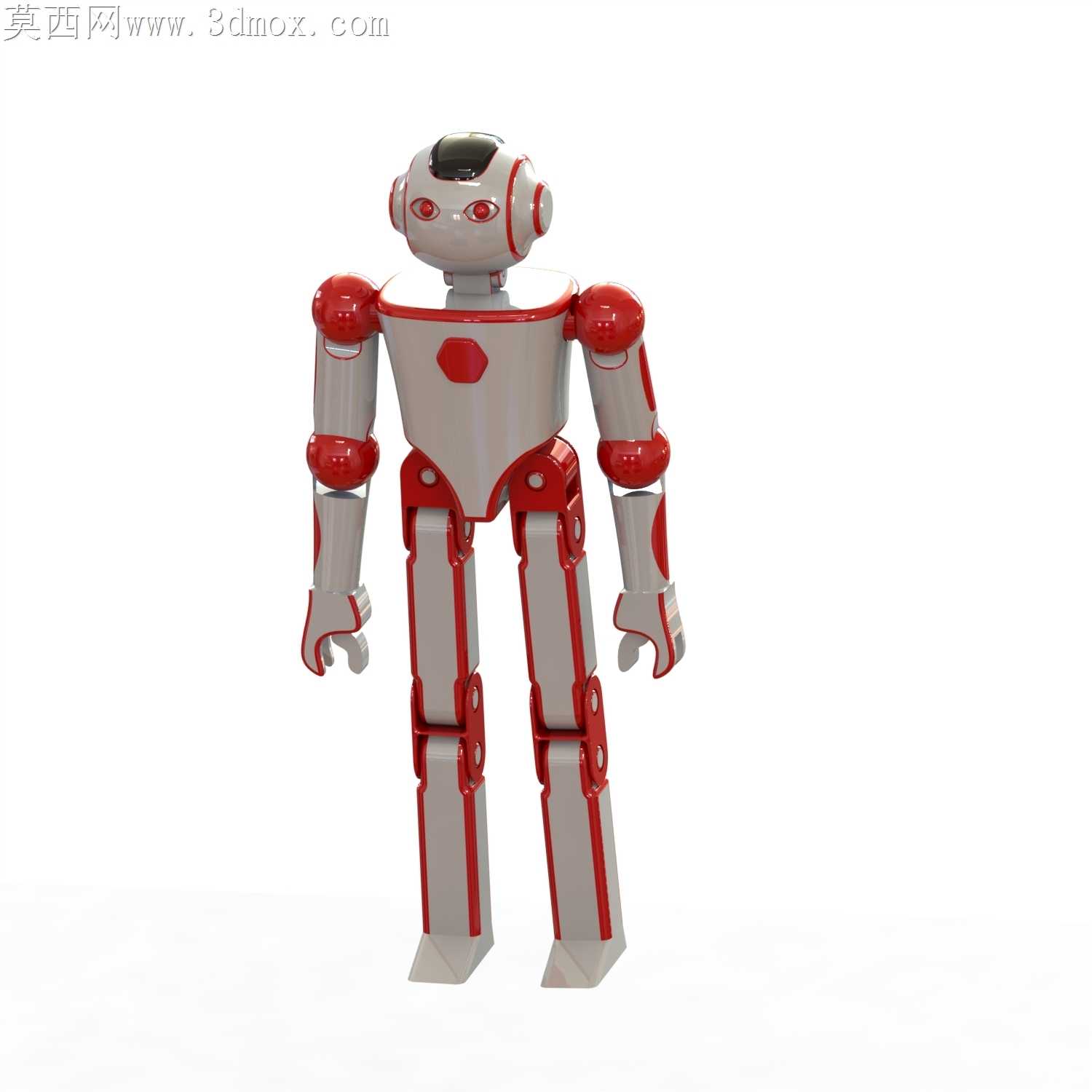

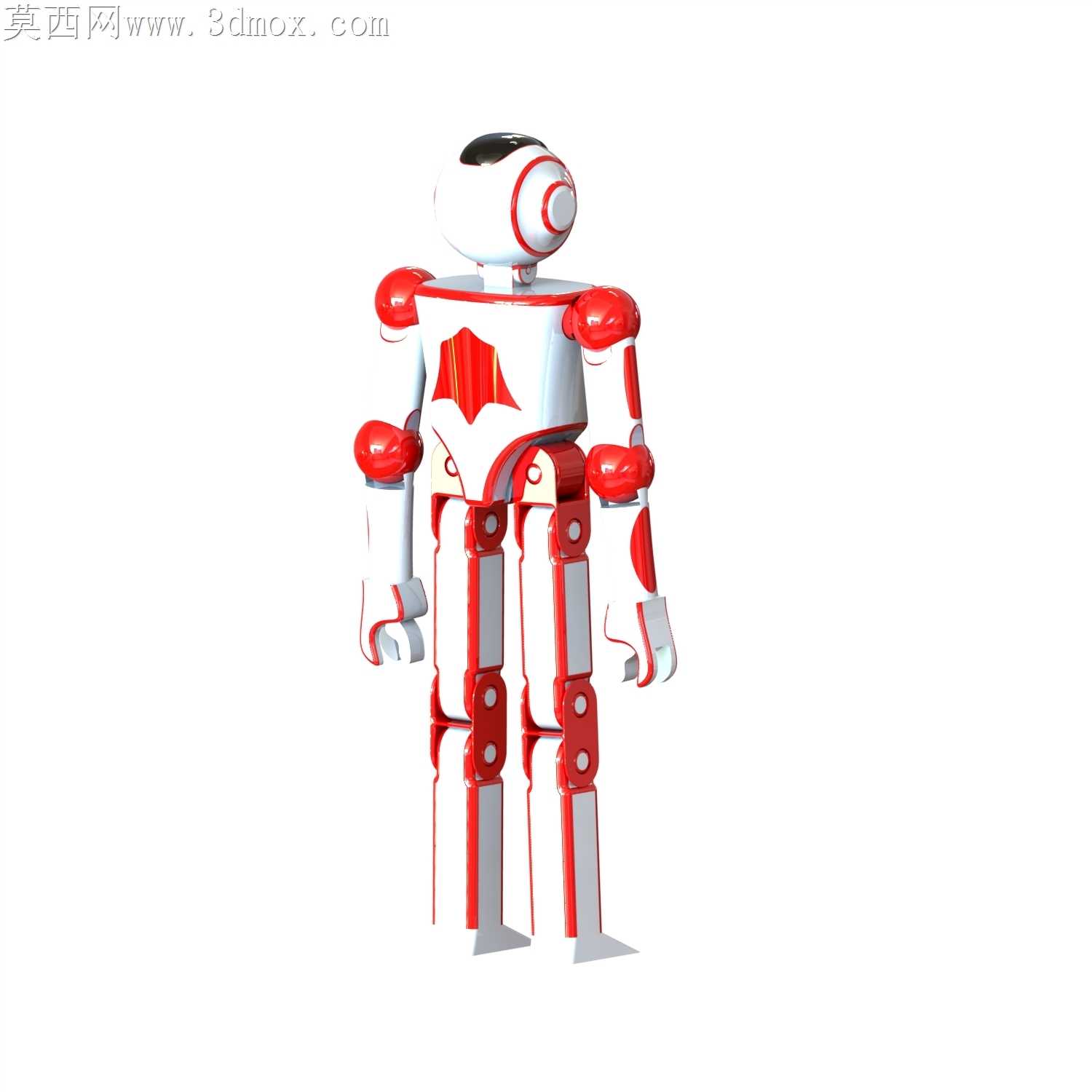

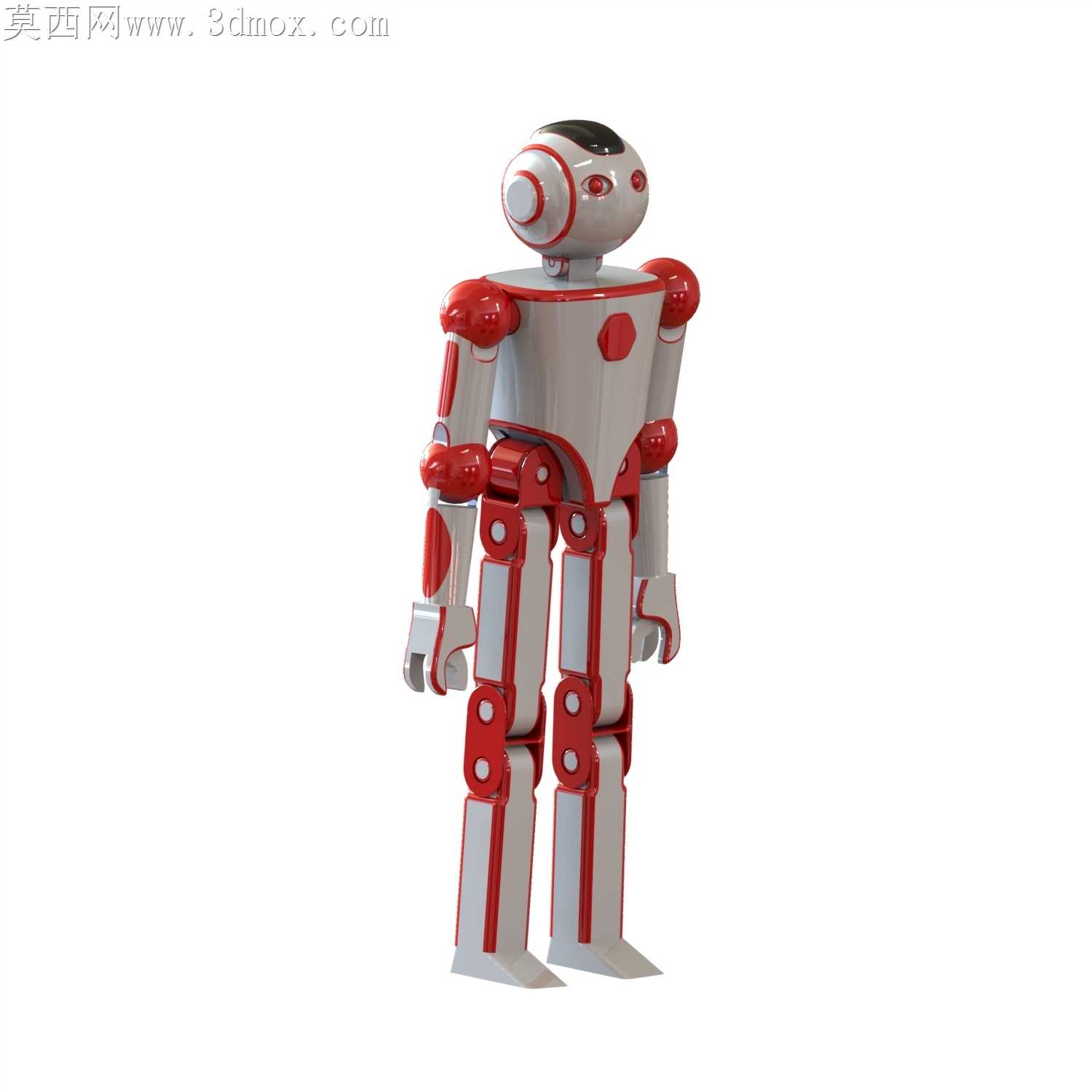

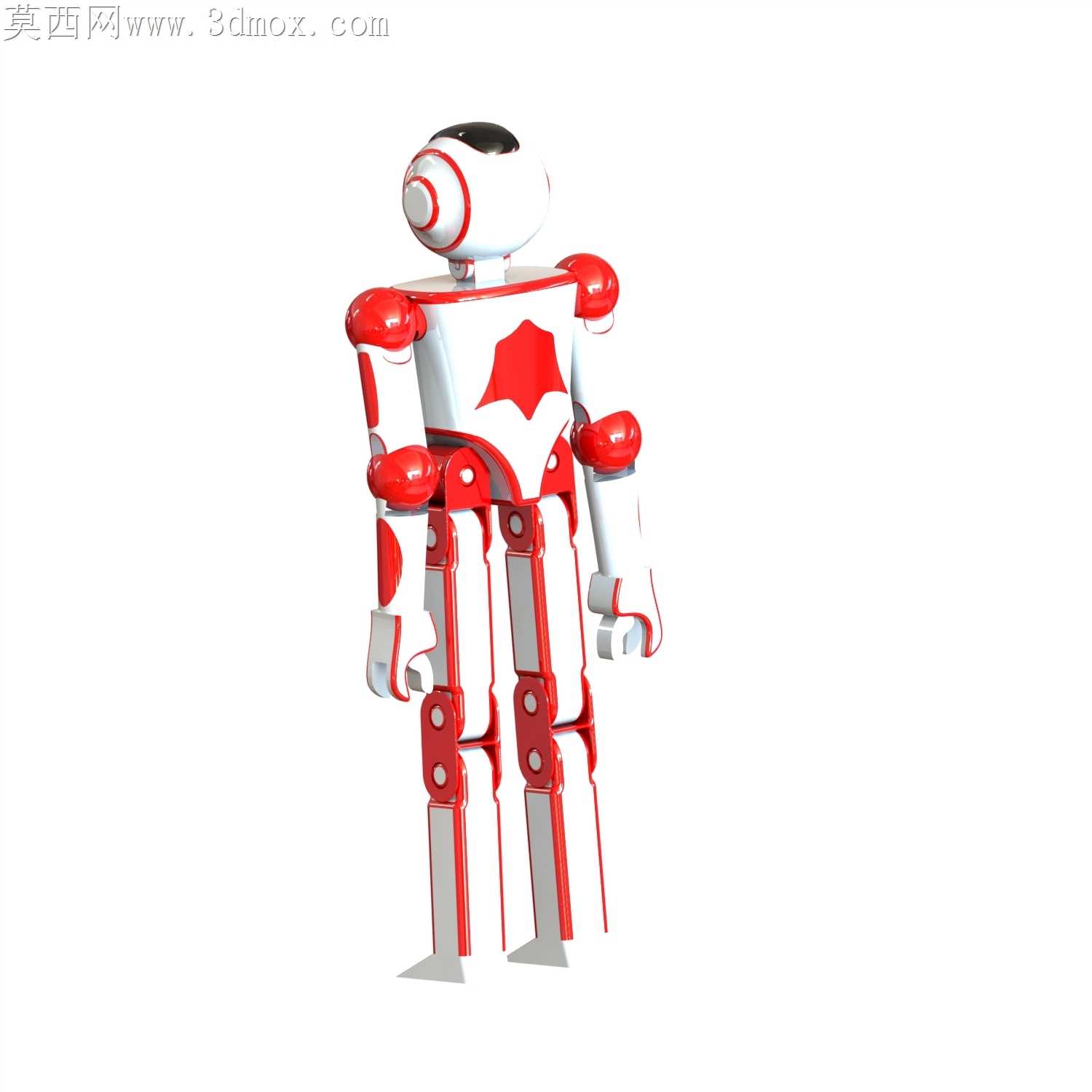

红白配色智能家居人形服务机器人结构设计

家用服务机器人落地过程中，外壳拼接缝隙不均、关节转动卡滞是批量试产阶段最常暴露的加工适配问题，这款人形机器人的结构设计从注塑脱模、装配公差匹配的角度做了大量针对性调整，完全规避了常规手板转量产时的常见缺陷。躯干主壳体采用大圆角过渡的一体化曲面设计，所有分型线都设置在视觉盲区的侧棱位置，避免合模线外露影响外观质感，壳体壁厚均匀控制在2.2mm，既保证ABS材质注塑时的熔体流动顺畅，不会出现缺胶、缩痕问题，也能控制整体重量，降低下肢关节的负载压力。肩部、肘部、腕部的转动关节都预留了0.15mm的装配间隙，轴孔配合处设计了限位凸台，不需要额外加装定位销就能限制关节的转动角度范围，避免转动超程扯断内部走线，关节对接处的止口做了1mm的错位搭接，装配后不会出现边缘错位、缝隙宽窄不一的问题，哪怕是普通工人按装配指引操作，也能把拼接缝隙控制在0.1mm以内，不需要后期打磨补土。下肢的大腿、小腿段采用对称式的分件设计，左右侧零件可以通用互换，减少模具开模数量，降低量产成本，脚踝位置做了加宽的支撑面设计，静态放置时重心落在支撑面中心区域，不会出现倾倒问题，脚底预留了防滑垫安装槽，贴装硅胶垫后能在光滑瓷砖表面保持足够摩擦力。头部的视觉传感器安装位做了下沉式设计，透明视窗与周边壳体的配合采用卡接+微量密封胶的固定方式，既保证装配牢固，也能避免日常擦拭时灰尘进入传感器区域，头部转动关节的走线槽做了圆弧过渡处理，不会出现线材被壳体棱边磨破的隐患。所有外露的红色装饰件都采用独立分件设计，通过卡扣与主体壳体连接，不需要使用胶水粘接，后期如果装饰件出现刮蹭损坏，可以直接单独更换，不需要整体更换外壳，降低用户后期维护成本。每一处卡扣的位置都对应壳体内部的加强筋位置，装配时不会因为按压力度太大导致壳体发白开裂，卡扣的拆卸角度也做了优化，售后维修时用普通撬棒就能轻松拆开，不会撬坏壳体边缘。
