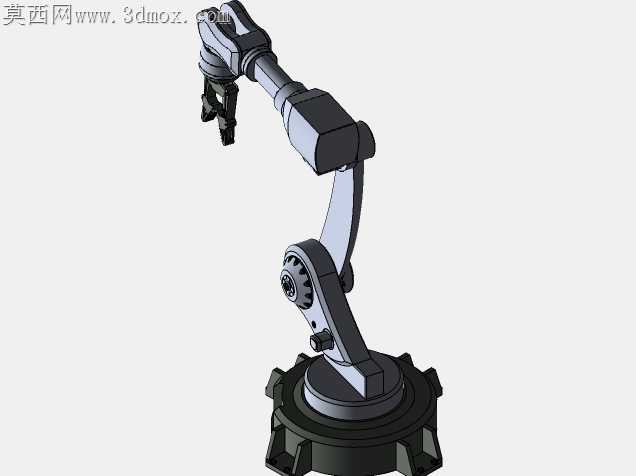

六轴铰接式工业夹持机械臂结构设计

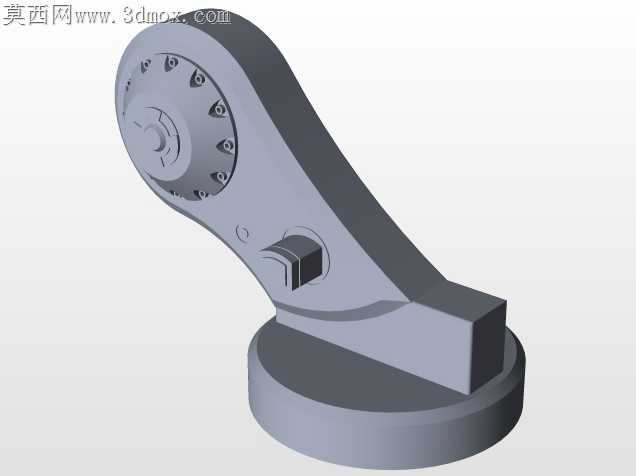

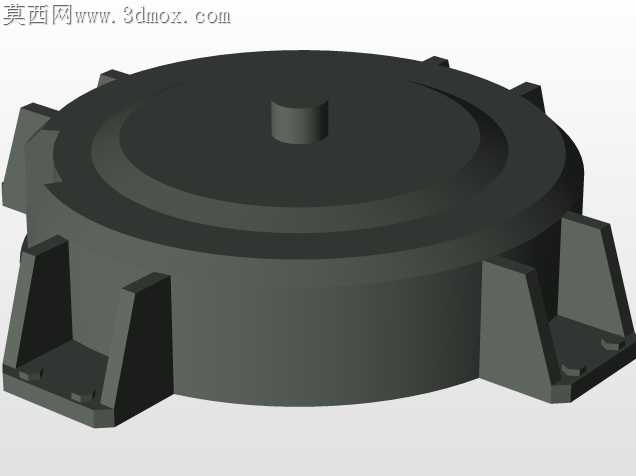

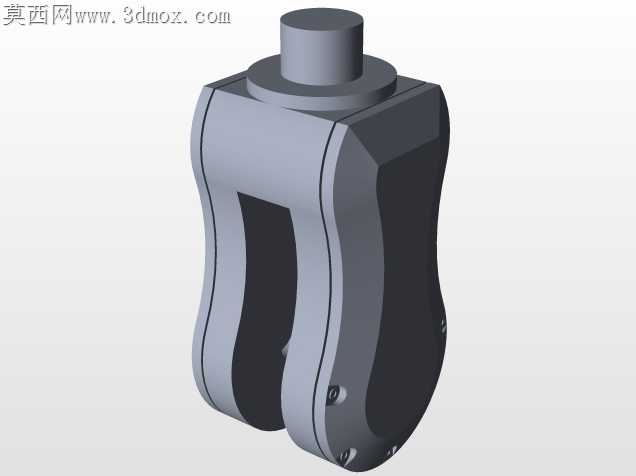

车间里常规六轴机械臂常出现大负载回转时基座晃动、关节处传动件磨损快的问题，这款机械臂在结构优化阶段就针对性做了细节调整。底部回转基座做了放射状加强筋布局，没有沿用常见的整圈厚壁设计，筋条顺着回转扭矩的传递方向排布，既把基座整体重量压减了近两成，又能在臂体全伸展夹持负载时，把底座承受的倾覆力均匀分散到安装面各个点位，避免长期运行后基座连接螺栓出现应力疲劳断裂。大臂与腰座连接的铰接位置，没有把传动齿轮完全藏在封闭腔体里，而是在齿轮啮合侧预留了半开放的观察与维护缺口，日常点检时不用拆解整个臂段就能检查齿面磨损情况，加注润滑脂也不用拆开多道密封结构，能大幅缩减产线停机维护的时长。小臂与大臂衔接的关节处，特意把走线槽设计在臂体的中性层位置，臂体反复俯仰摆动时，内置的动力线缆与信号线缆不会因为反复弯折出现外皮磨损、线芯断裂的问题，之前遇到过不少同类臂体把走线槽贴在臂体外侧，运行不到一年就出现线缆破损触发停机故障的情况，这个细节调整能把线缆的使用寿命提升三倍以上。末端夹持器的连接法兰做了止口定位设计，更换不同规格的夹爪时不用反复校准同轴度，止口配合的公差控制在0.02mm以内，夹爪装夹后不会出现偏摆，抓取工件时的定位精度能稳定保持在0.1mm以内。臂体的所有铰接转轴都做了双轴承支撑结构，没有用单轴承悬臂支撑的方案，哪怕臂体伸展到最大行程，末端的抖动量也能控制在极小范围内，配合关节处的硬限位缓冲结构，臂体快速运动到极限位置时不会出现刚性撞击，既减少了运行时的噪音，也能避免撞击带来的关节精度衰减。每个关节的密封结构都采用了迷宫式密封加耐油橡胶圈的组合设计，车间里常见的切削液飞溅、金属粉尘侵入都能被有效阻隔，不会出现粉尘进入轴承滚道导致的转动卡滞问题，适配多粉尘、多油污的机加工车间工况。
