一次性咖啡奶精杯包装结构三维设计

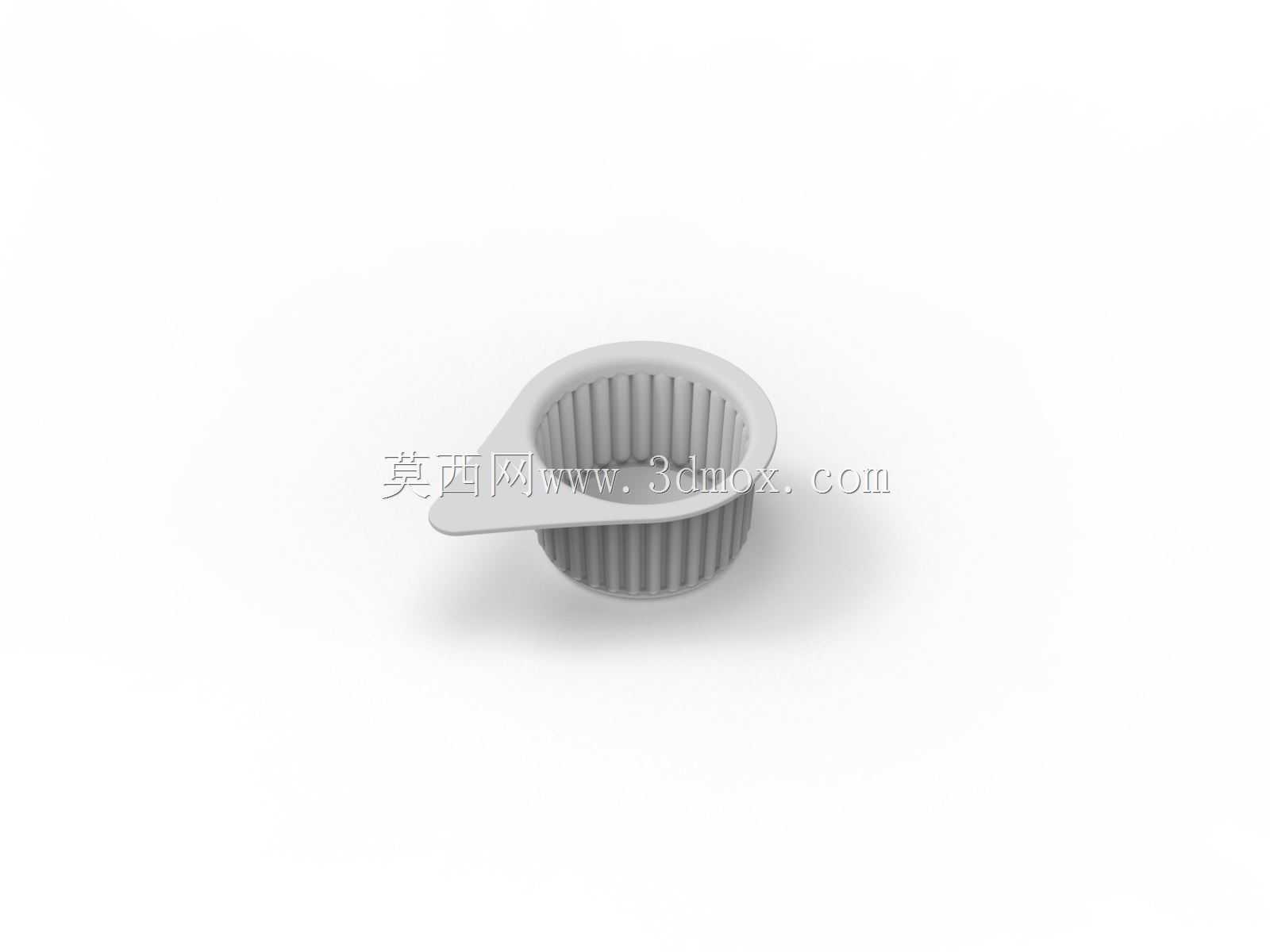

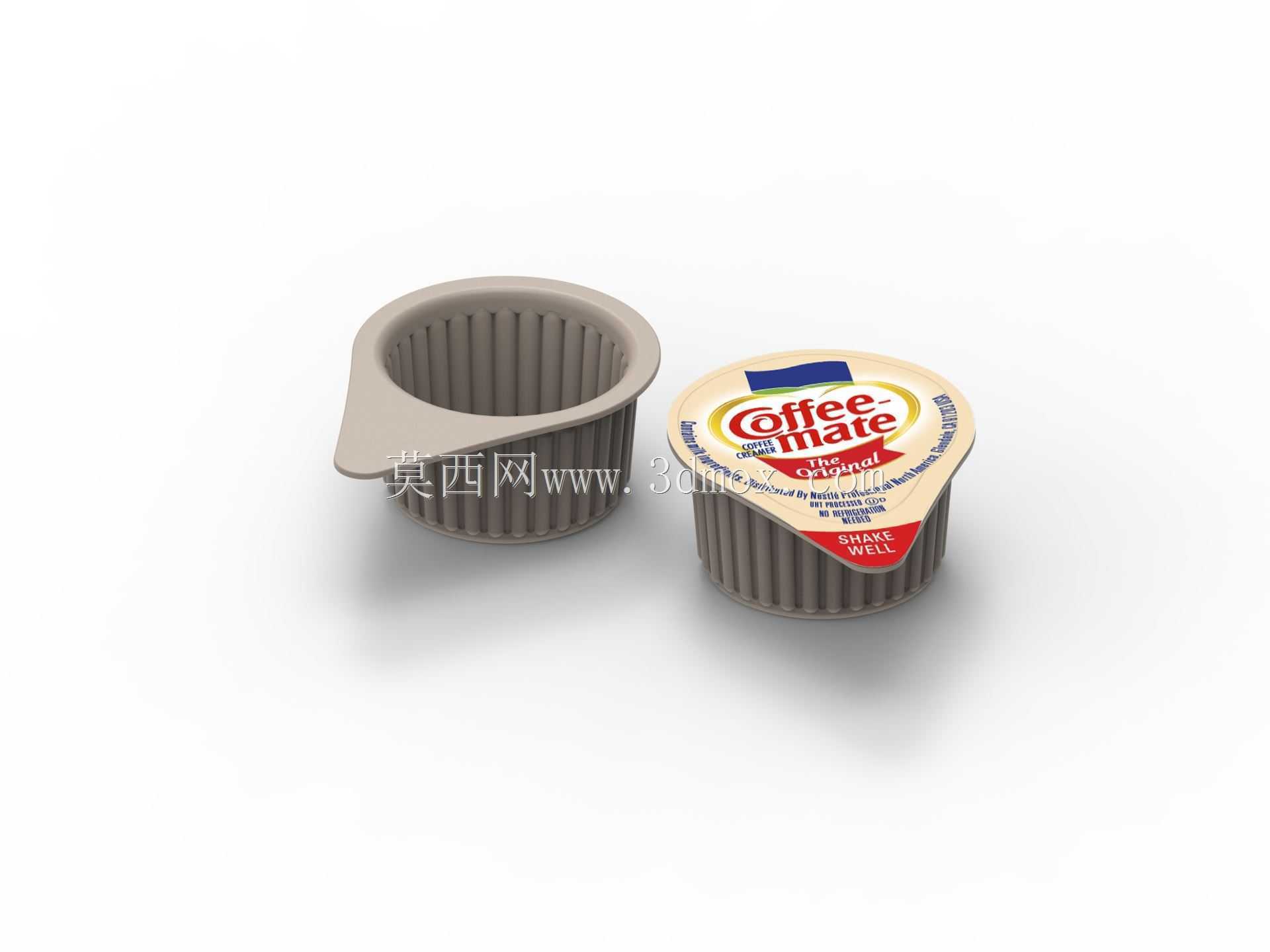

这类一次性咖啡奶精容器，主要适配连锁咖啡店、自助餐饮区、航空餐配、办公茶饮间等场景的单份奶精分装需求，单杯容量控制在10ml左右，刚好匹配单份美式、浓缩咖啡的奶量添加需求，避免大包装奶精开封后的变质浪费问题。从结构设计来看，杯身采用带竖向加强筋的薄壁结构，筋条深度控制在0.8mm，既可以在0.3mm的薄壁壁厚下保证杯身的抗挤压能力，避免运输堆叠过程中出现杯体变形漏液的问题，同时竖向筋条也能在手持时增加摩擦力，减少湿手滑落的概率。杯口的导流嘴做了15°的斜切延伸设计，长度为8mm，倾倒奶精时可以让液体顺着导流嘴平稳流出，不会出现沿杯壁侧漏的情况，适配咖啡杯窄口的加注场景，不会把奶液洒在杯外。封口采用铝箔热封结构，杯口边缘做了1.2mm宽度的外翻封边，热封时可以保证封合面的压力均匀，封边强度能承受1.5米高度自由跌落不出现漏液，同时封边预留的易撕小耳做了圆弧过渡，不需要额外工具就能徒手撕开，撕开力控制在12-15N，既不会因为太松导致运输过程中封口开裂，也不会因为太紧难以开启。配套的杯托采用和杯身筋条匹配的内凹槽结构，每个杯托可以容纳单份奶精杯，凹槽深度为杯身高度的三分之二，放置时可以限制杯体的径向晃动，批量陈列时不会出现倾倒滚落的情况，杯托侧边的导流缺口和奶精杯的导流嘴位置对应，取用的时候手指可以直接捏住导流嘴位置取出，不需要抠取杯身，提升取用效率。设计过程中需要重点控制杯身的脱模斜度，因为是薄壁注塑件，外表面脱模斜度取1.5°，内表面因为有竖向筋条结构，斜度取2°，可以避免脱模时出现筋位拉伤、杯体顶白的问题，同时杯底做了0.5mm的内凹结构，放置在平面上时可以避免杯底缩水痕导致的放置不稳，保证站立时的平整度。整体外形尺寸控制在直径32mm、总高度22mm，单杯重量控制在1.2g左右，在满足结构强度的前提下尽可能减少材料用量，符合一次性耗材的轻量化设计要求，堆叠运输时单杯的嵌套深度为10mm，整箱1000杯的堆叠高度可以控制在450mm以内，提升仓储和运输的空间利用率。这类容器的材料选用食品级耐低温PP材质，可以承受-18℃的冷藏存储环境，同时热封时可以和铝箔层实现稳定粘合，不会出现低温环境下材料脆裂漏液的问题，适配奶精产品的冷链运输、冷藏存储的全流程使用需求。
