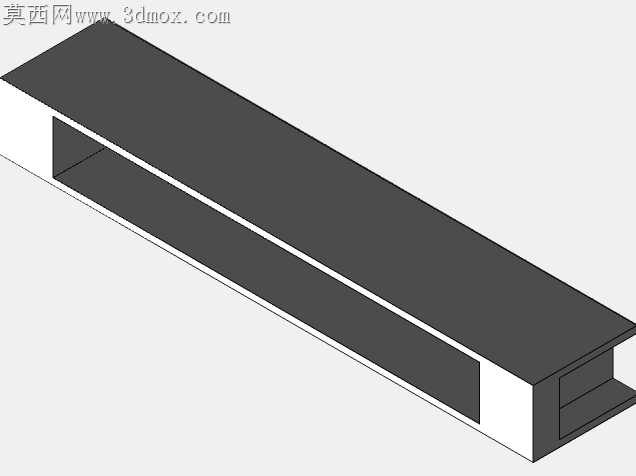

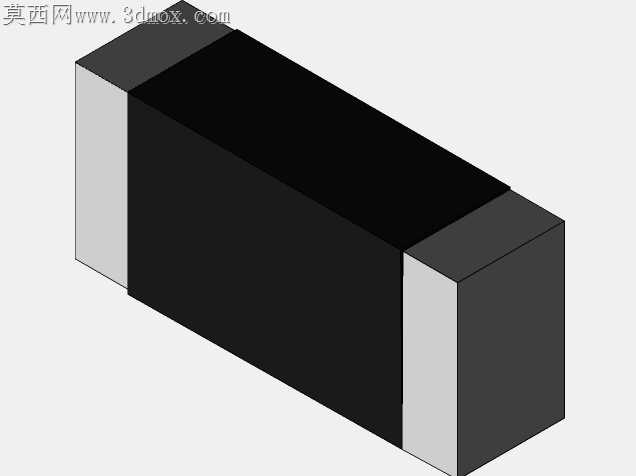

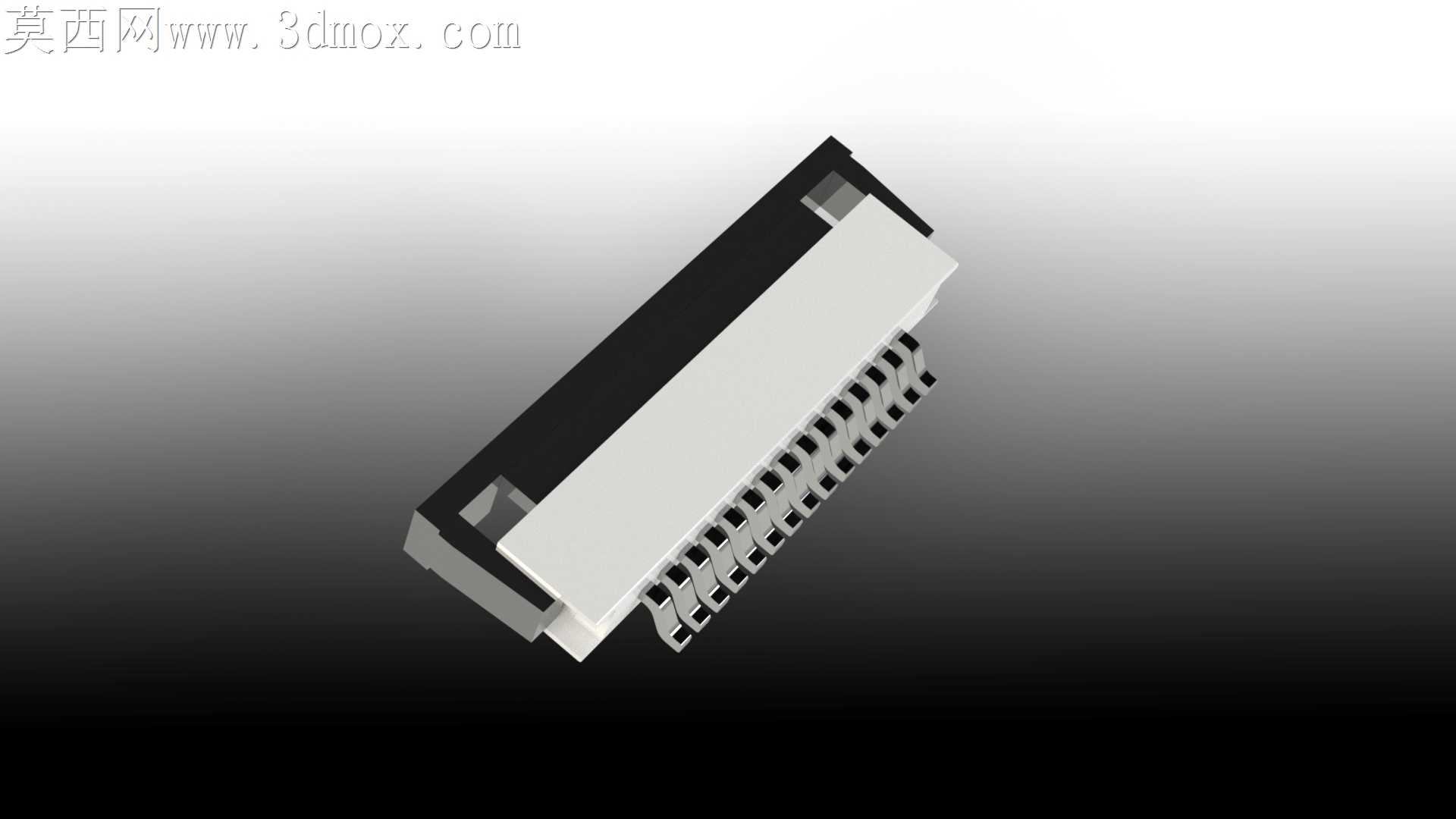

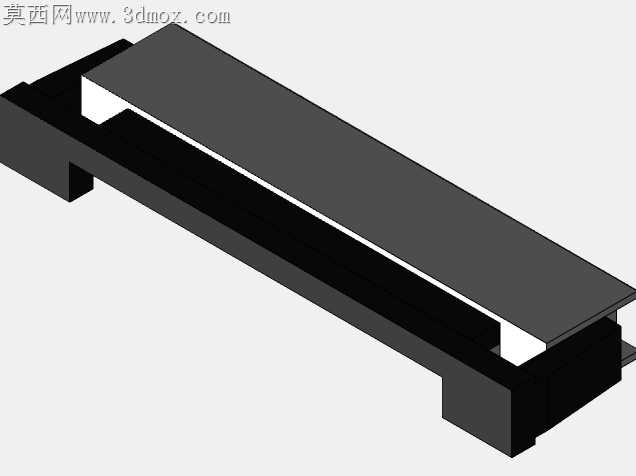

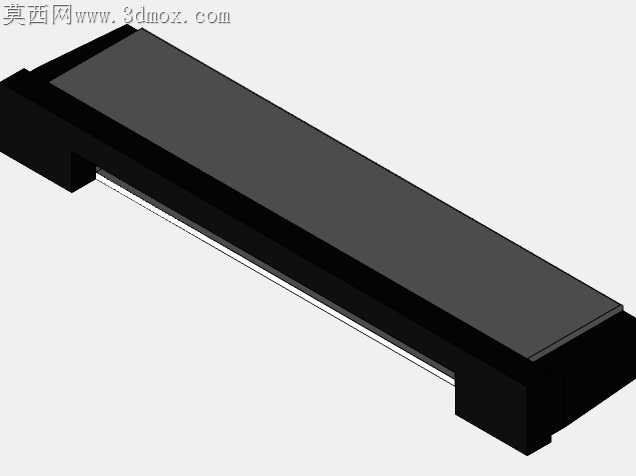

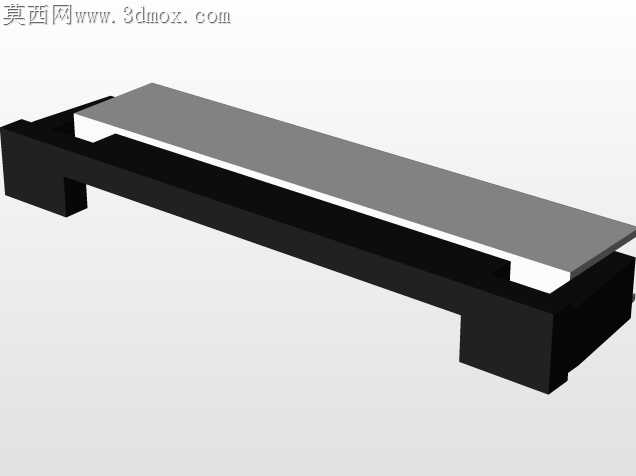

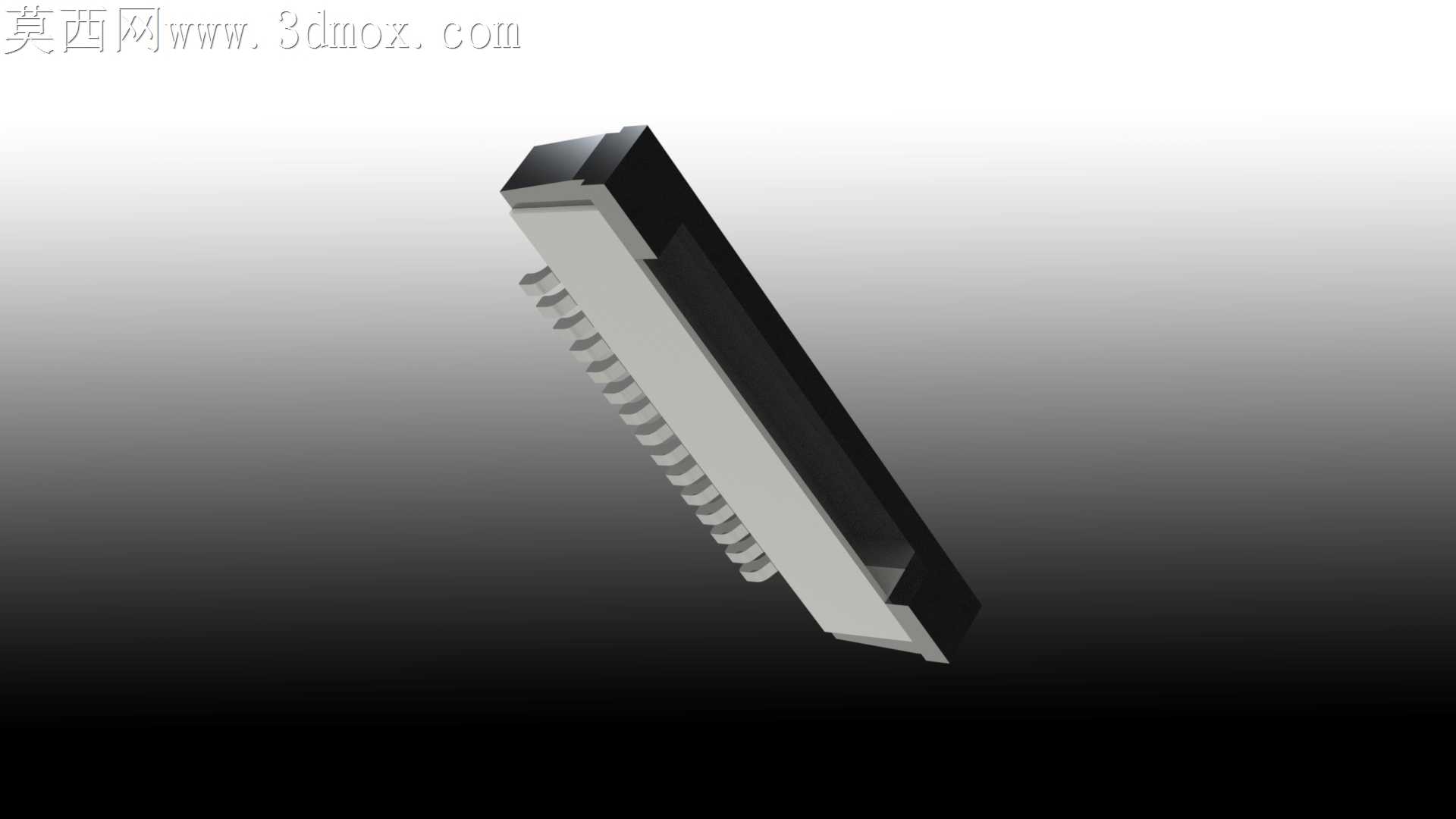

覆盆子皮配套5MP夜视摄像模组结构设计

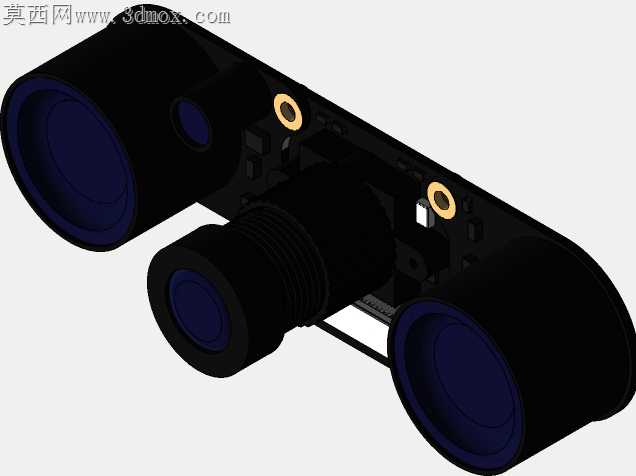

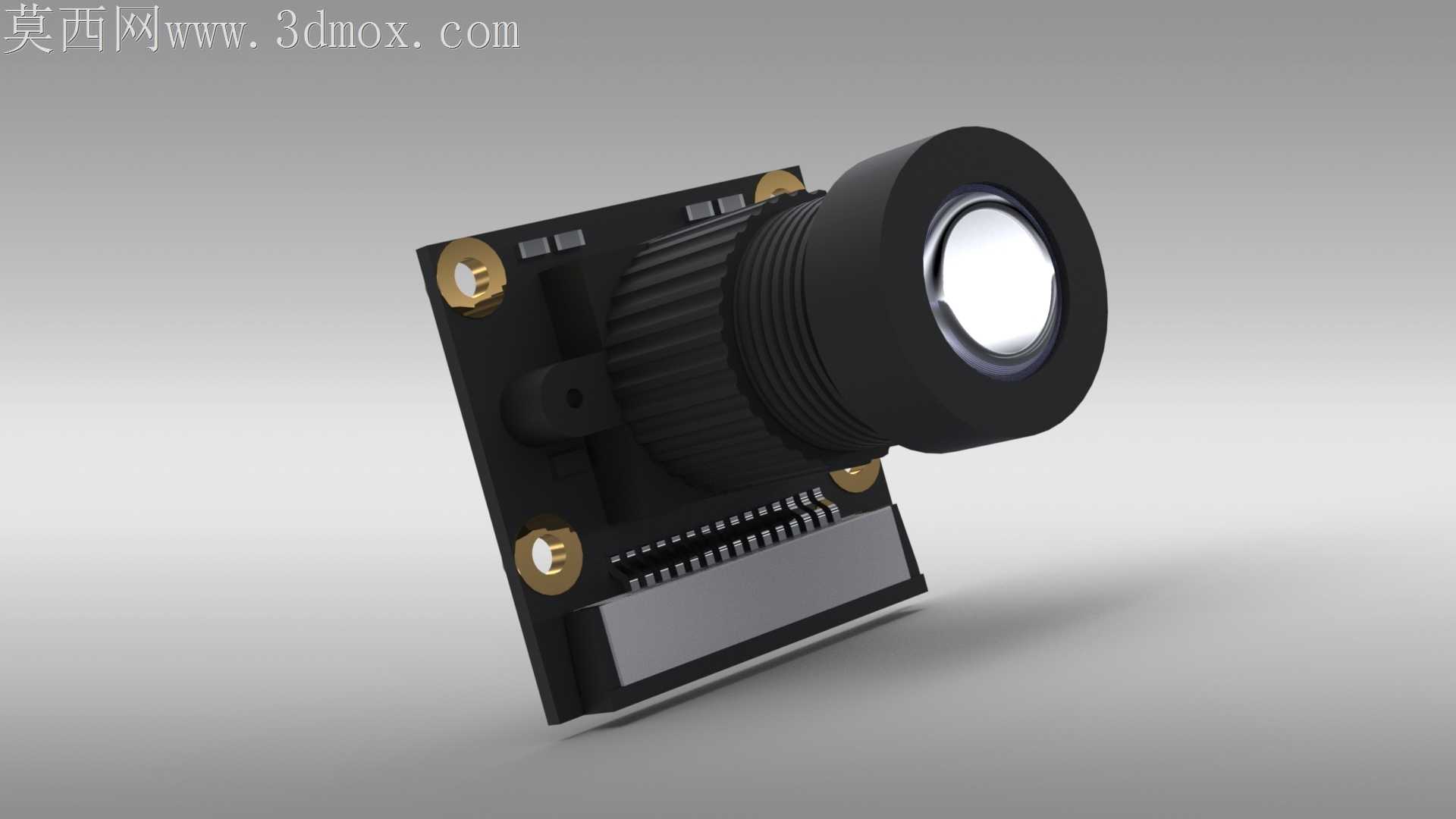

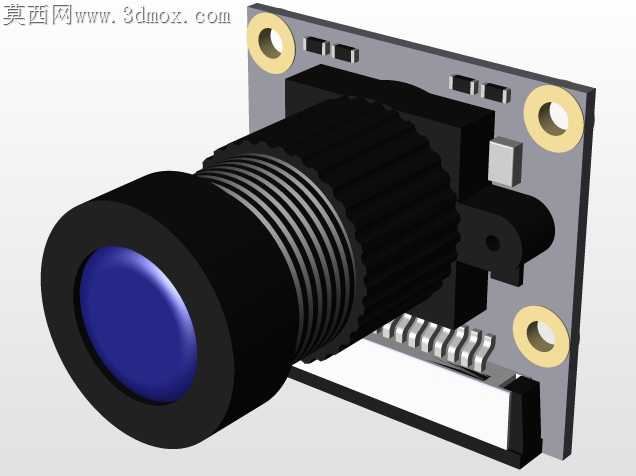

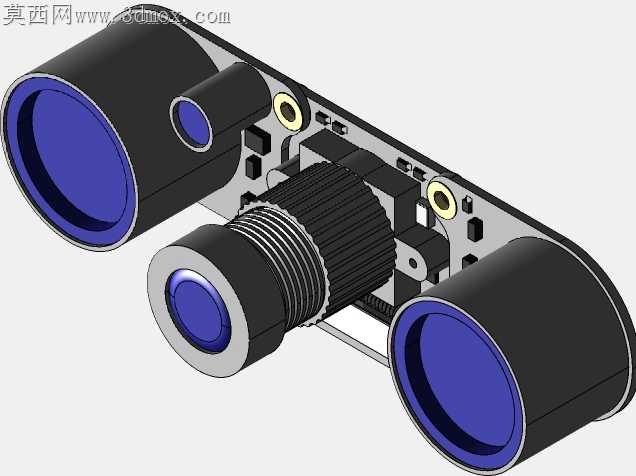

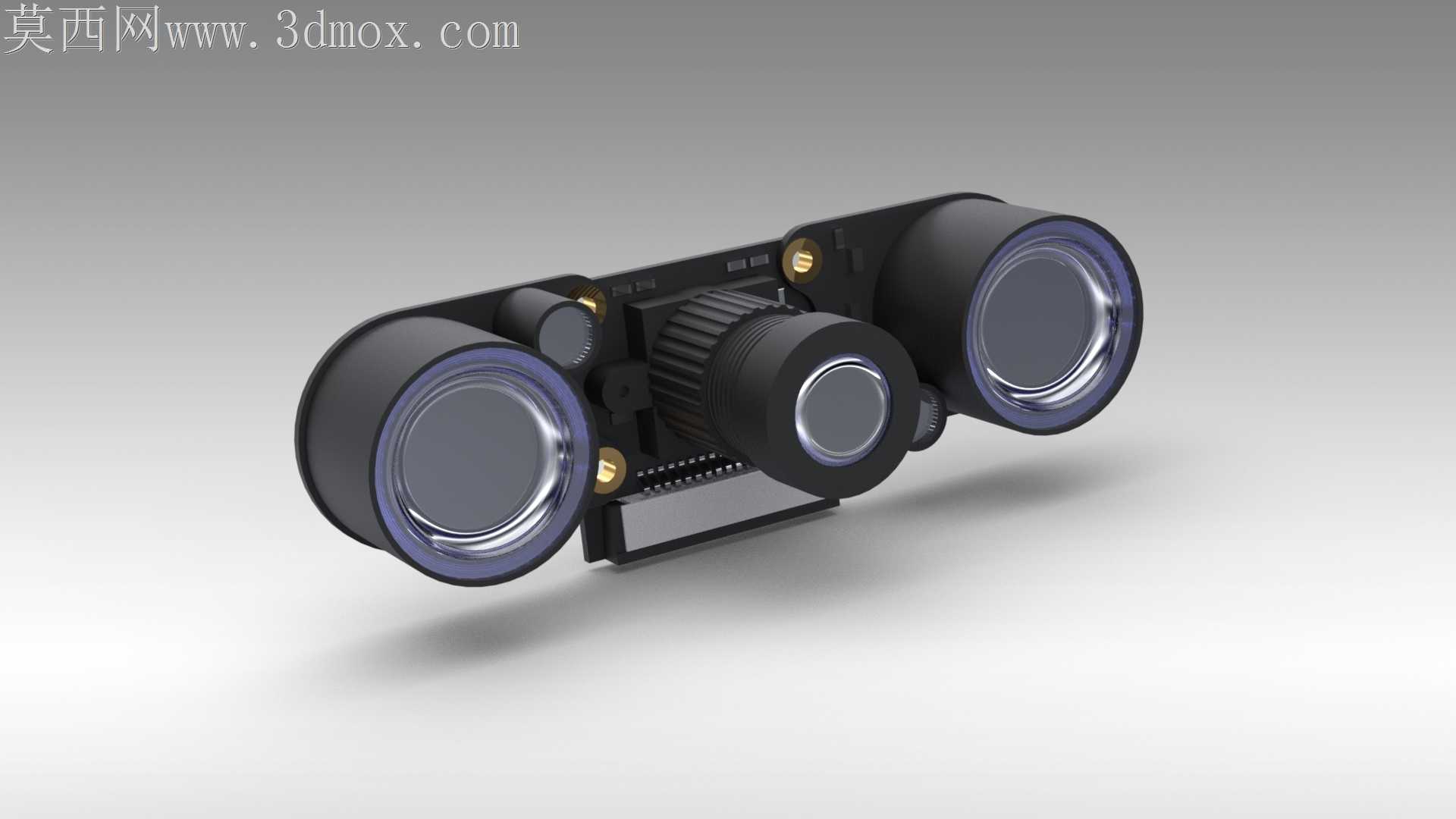

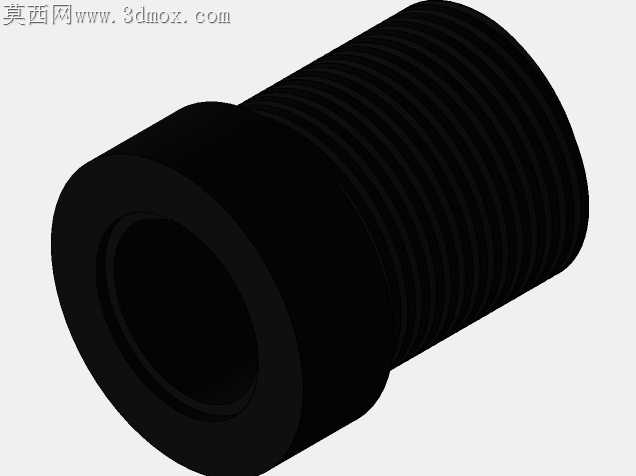

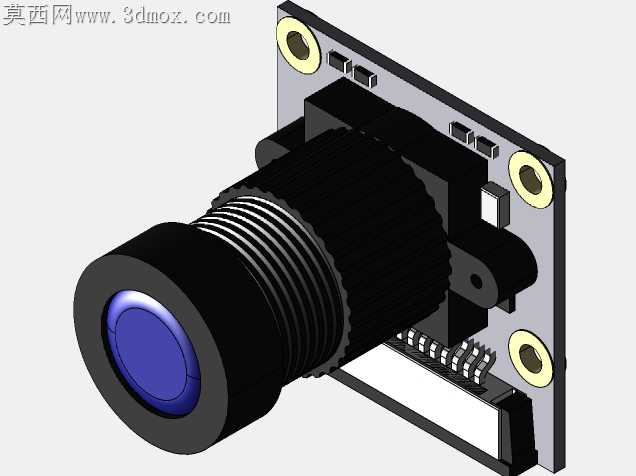

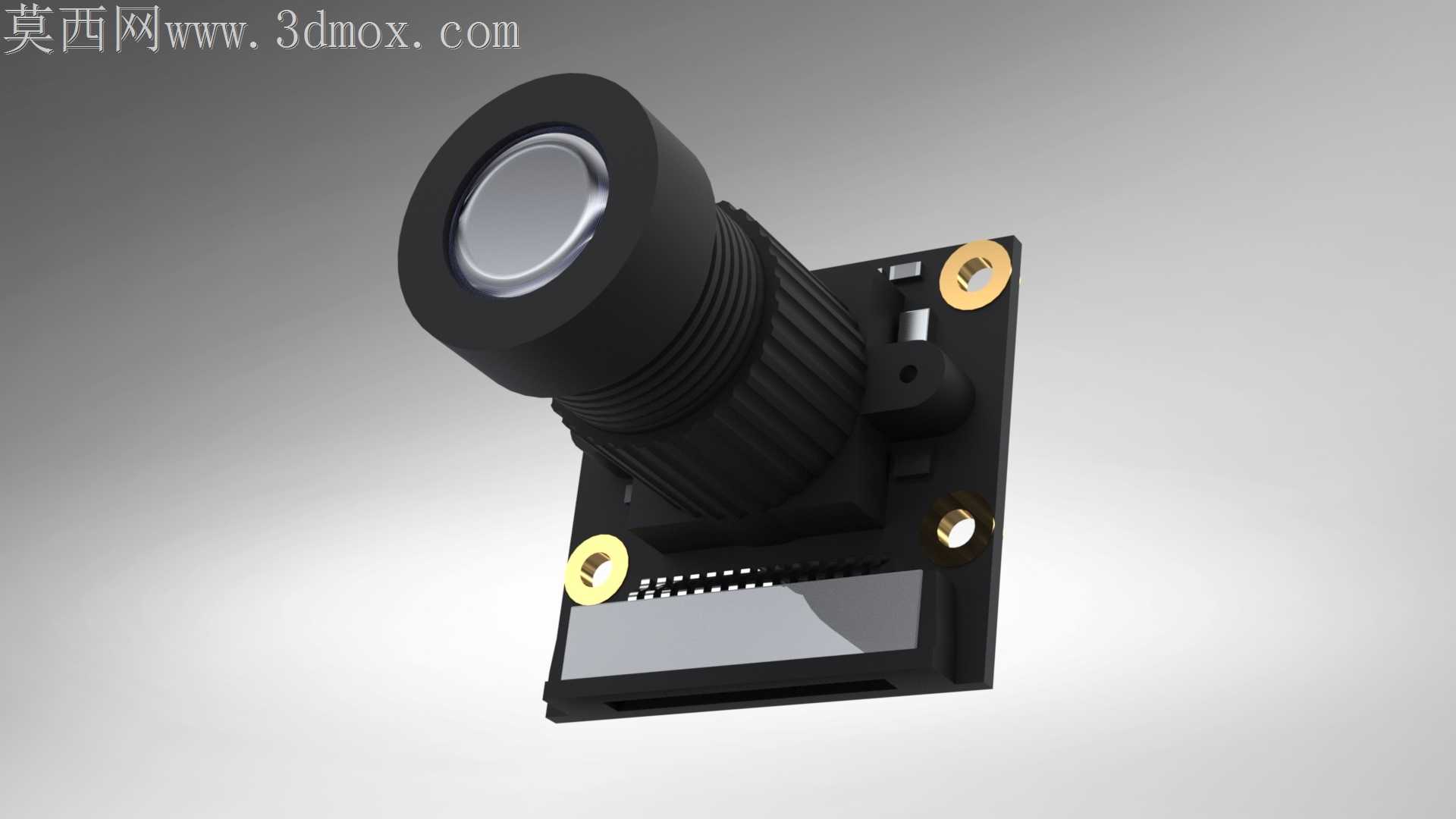

嵌入式视觉模组在小体积开发板上的装配，最容易踩的坑就是补光灯与镜头的光轴偏移，夜间补光时画面边缘会出现明显暗角，甚至补光直射镜头形成眩光鬼影。这款5MP夜视摄像模组在PCB布局阶段就把两颗红外补光灯的安装孔位做了同轴度校准，补光灯座的定位柱与PCB上的焊盘孔采用H7/h6的小间隙配合，装配时不需要额外治具就能保证灯珠中心与镜头中心的水平高度差控制在0.2mm以内，避免后期调试时反复调整补光角度。镜头座选用的是带M12螺纹的金属基座，和PCB之间增加了0.1mm厚的黑色泡棉垫圈，既可以阻挡PCB背面元器件的杂散光从镜头座缝隙漏入CMOS，也能抵消SMT焊接时PCB板面的微小翘曲，防止镜头锁附后出现光轴倾斜。中间的成像镜头做了多层消光螺纹处理，镜筒内壁的齿纹角度经过反复调试，能把红外补光在镜筒内部的漫反射降到最低，夜间全黑环境下拍摄不会出现中心泛白的雾化问题。两侧补光灯的透镜选用的是半角度60度的磨砂红外透镜，刚好匹配5MP镜头82度的对角视场角，不会出现补光范围过窄导致画面四角欠曝，也不会因为角度过大浪费补光能量。PCB板边缘预留的2.54mm排针焊盘做了半孔处理，和覆盆子派排针插接时能保证插针与焊盘的接触面积，不会因为运输震动出现接触不良导致的画面闪断。感光芯片的正下方在PCB上做了露铜散热区，长时间连续录制时芯片的热量能通过露铜区快速传导到开发板的金属外壳，避免高温导致的画面噪点飙升。模组上的光敏电阻窗口刚好开在两颗补光灯中间的位置，不会被补光灯自身的光线干扰，环境光阈值触发的延迟控制在0.1秒以内，昼夜切换时不会出现补光灯反复跳闪的问题。所有外露的电子元器件引脚都做了剪脚处理，引脚突出PCB板面的高度不超过0.5mm，装配到开发板上时不会和板载的其他元器件产生干涉，也不会因为引脚过长导致短路风险。
