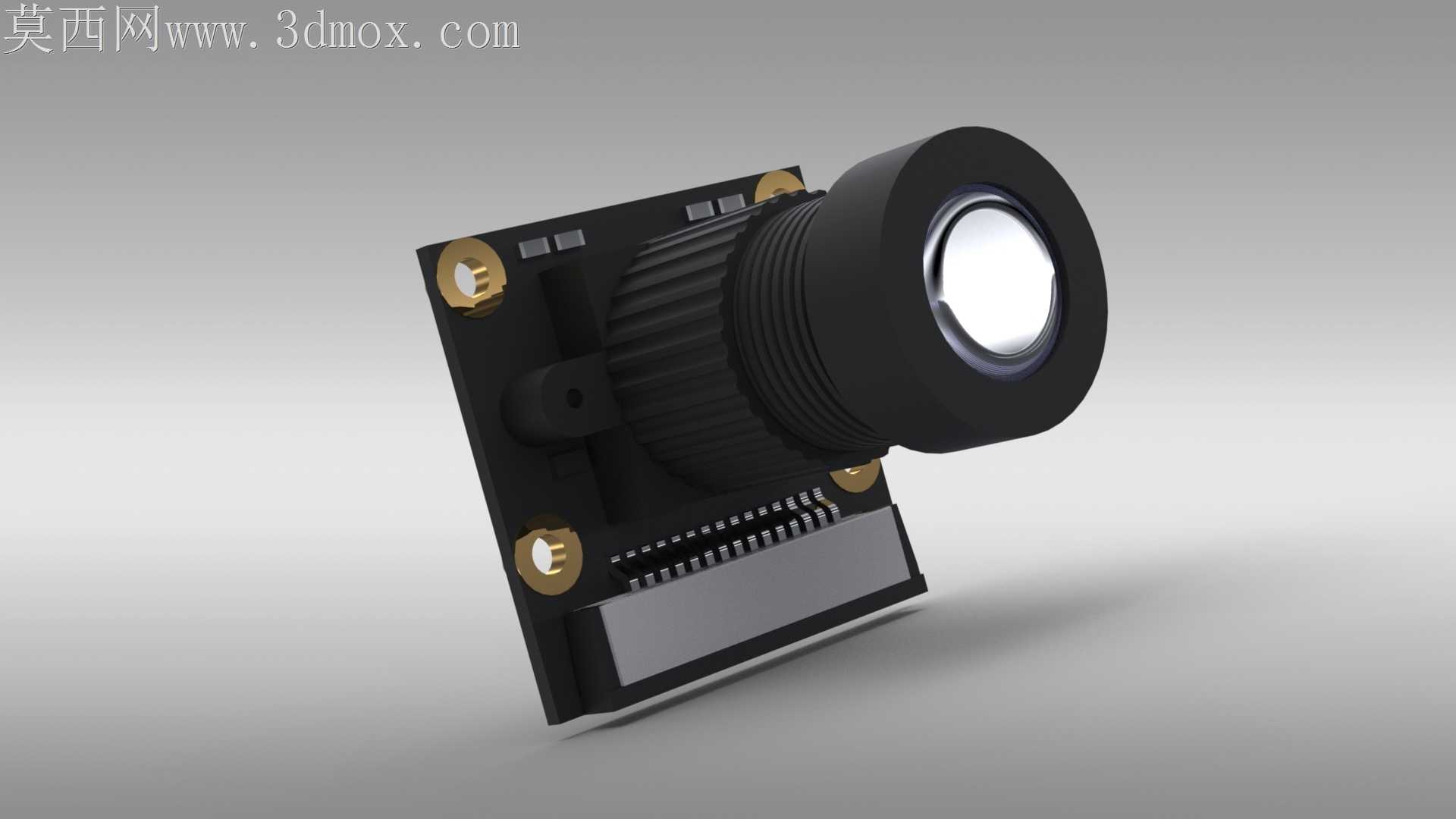

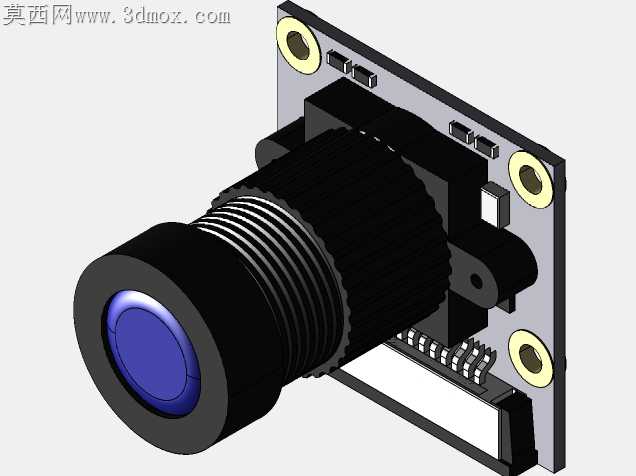

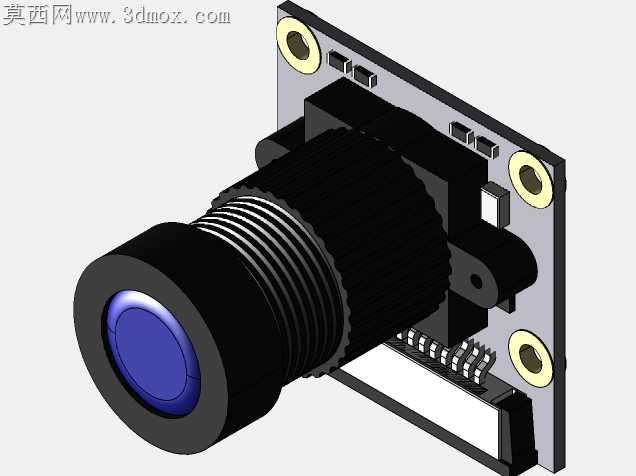

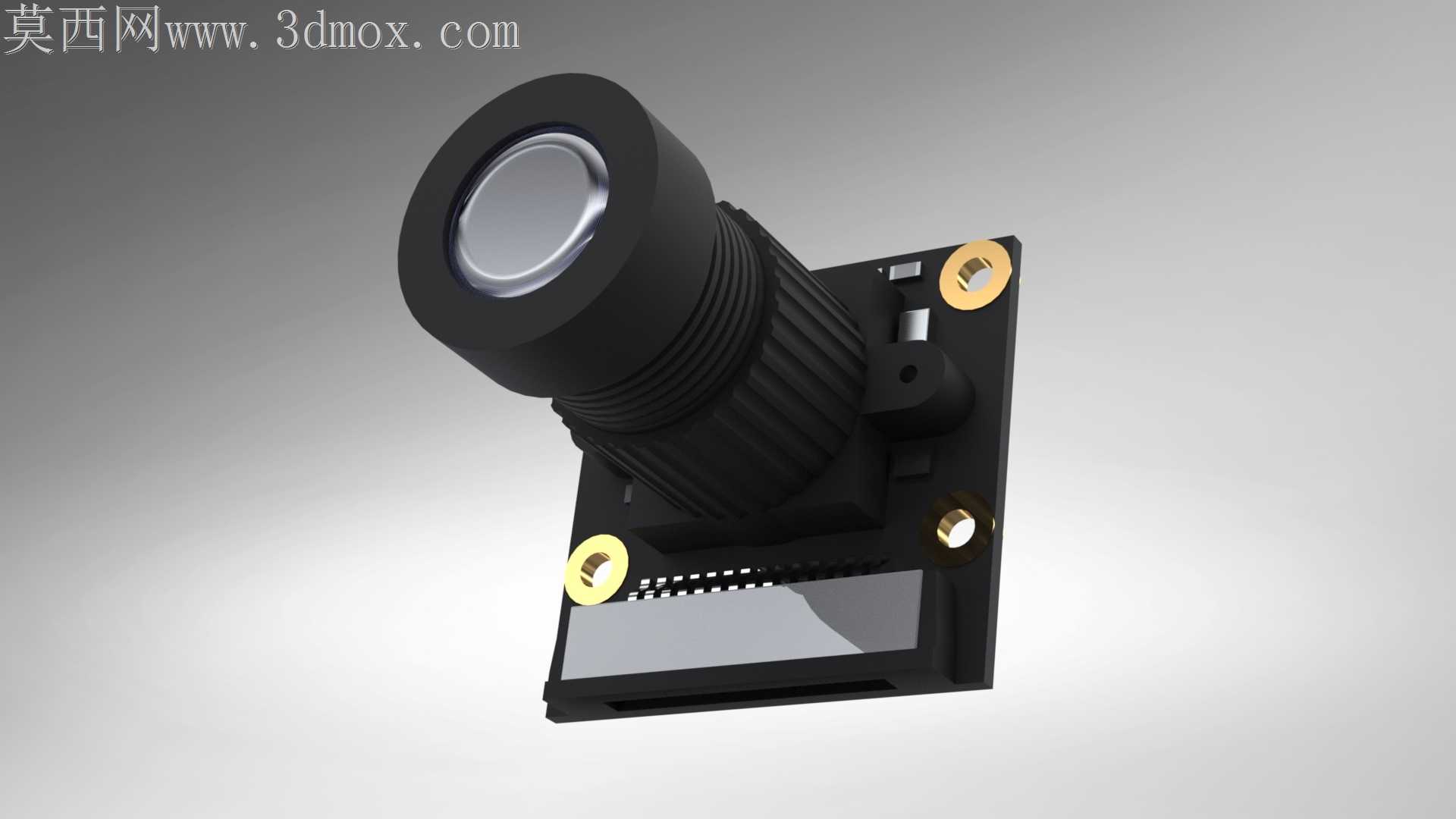

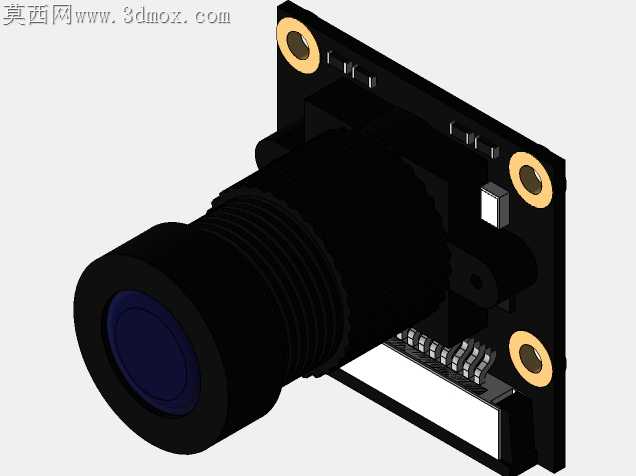

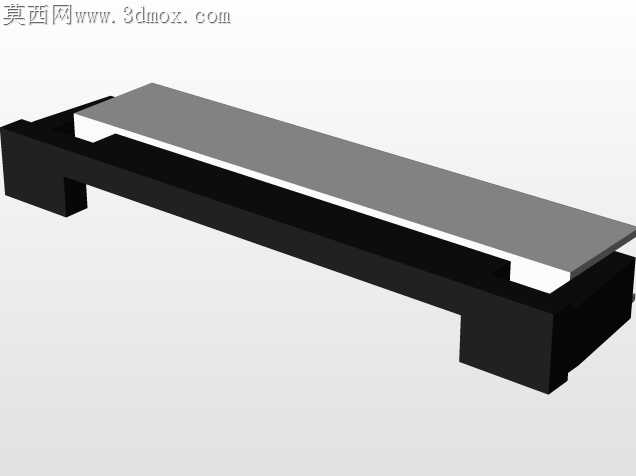

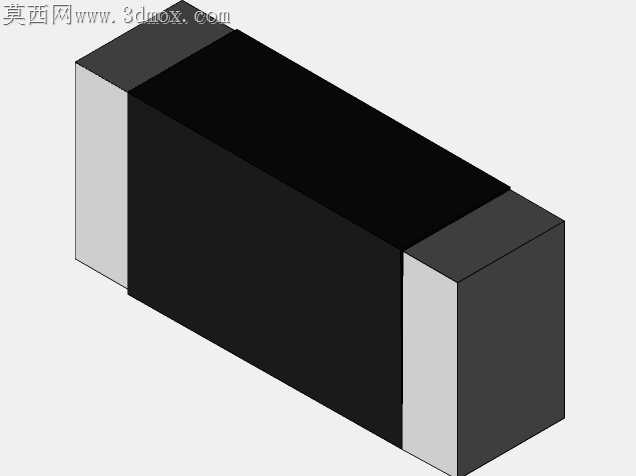

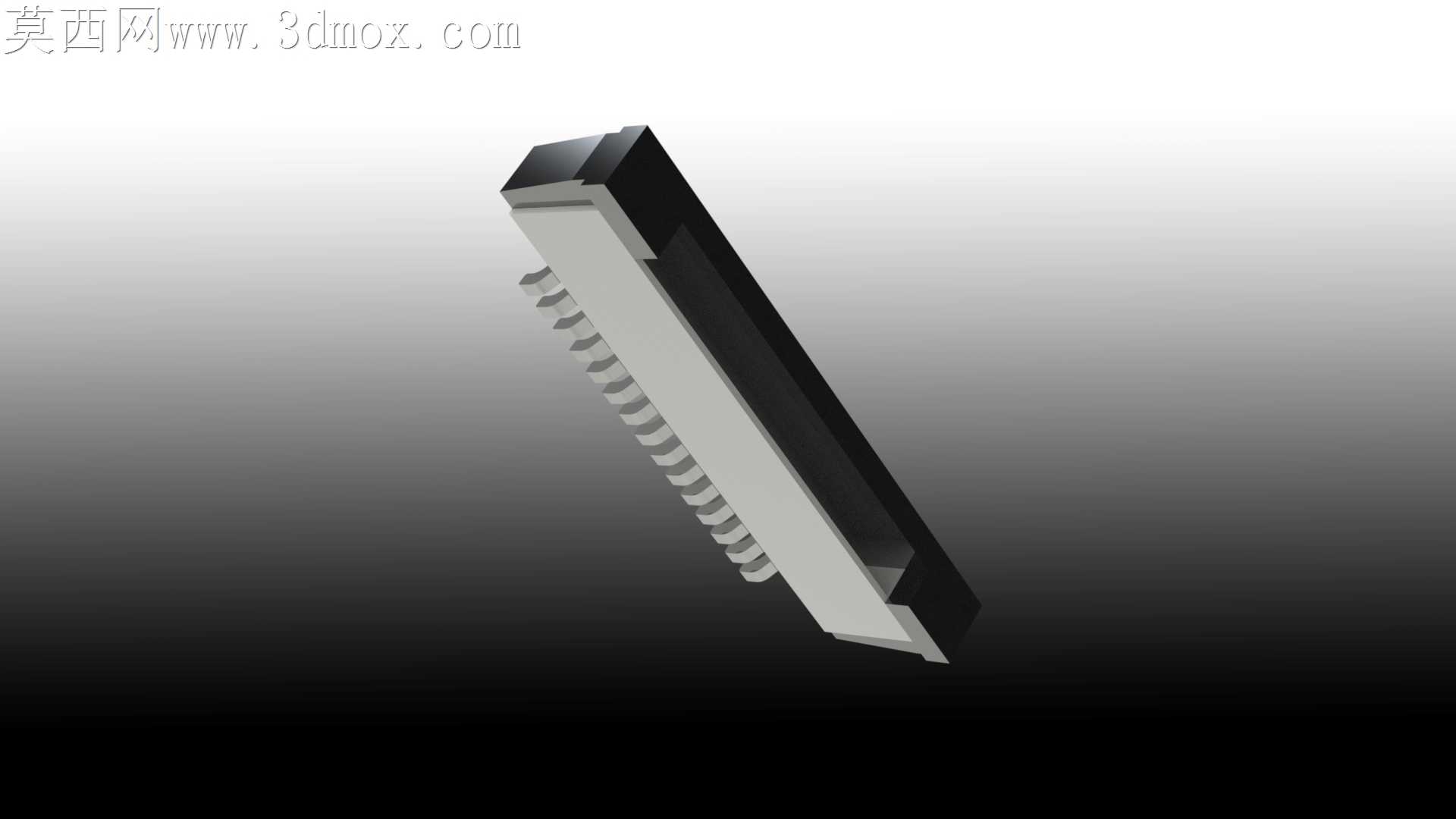

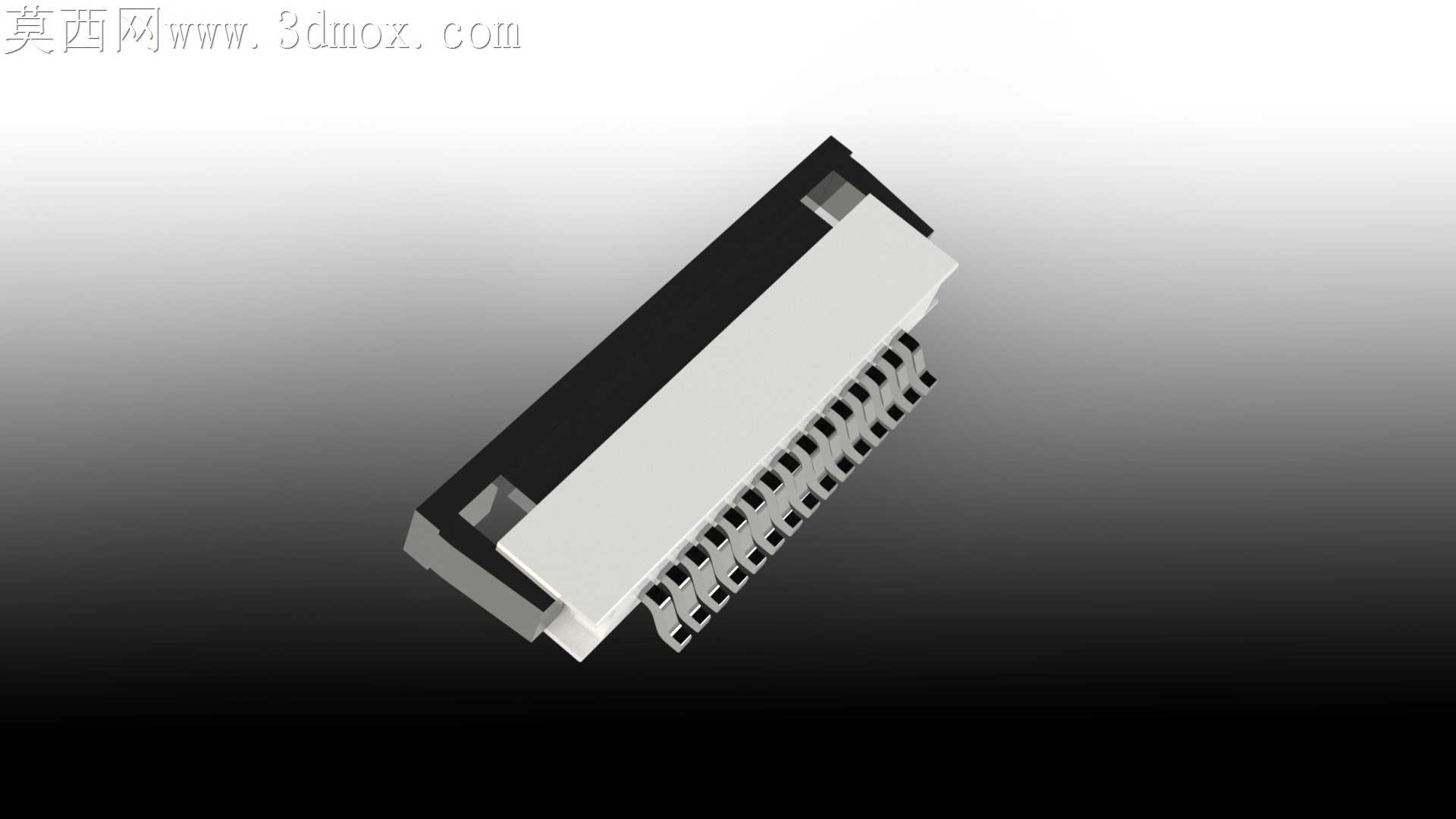

覆盆子派5MP高清摄像头模组结构设计

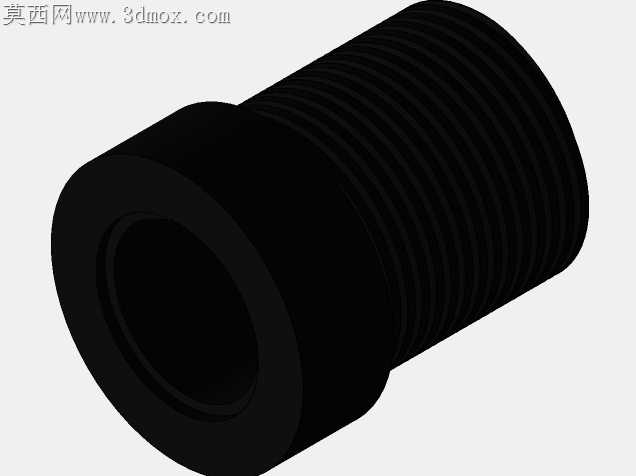

嵌入式视觉采集场景里，摄像头模组的PCB板与镜头座的同轴度偏差，一直是小批量组装时的高发不良——镜头螺纹拧入后光轴偏移超过0.1°，就会导致画面边缘虚焦，尤其是5MP分辨率的传感器，像素密度高，轻微偏移就会让边角解析力下降30%以上。这款模组的镜头座底部做了三个定位凸点，对应PCB板上的三个沉孔，凸点直径比沉孔小0.05mm，既保证组装时能快速对位，又不会因为过盈配合撑裂FR-4板材，毕竟薄PCB在过盈压装时很容易出现内层铜箔断裂的隐患。镜头外圈的防滑齿纹没有做等距设计，靠近排线接口的一侧齿距加宽1mm，是考虑到自动化组装时吸嘴抓取的定位需求，加宽的齿槽能让夹爪的定位销卡入更稳，不会在拧镜头时出现打滑划伤镜筒表面的问题。PCB板边缘的四个半孔焊盘做了沉金处理，比普通喷锡工艺的平整度高0.02mm，和覆盆子派主板排针对接时，不会因为焊盘凸点过高导致插装歪斜，半孔的铜箔延伸到板边0.3mm，就算多次插拔也不会出现焊盘脱落的情况。镜头前端的镜片压圈做了0.1mm的倒角，没有尖锐的直角边，组装时压入镜筒不会刮伤镜片边缘的镀膜，压圈和镜筒的配合采用间隙0.02mm的过渡配合，点胶后胶层能均匀填充缝隙，不会出现胶水流到镜片表面的溢胶问题。板载的排线座做了倒扣式锁扣，比普通翻盖式锁扣的抗振能力强很多，嵌入式设备装在移动机器人上时，不会因为振动导致排线松脱画面断流，锁扣的开启力设置在15N，既不会因为外力误碰打开，维修时用镊子也能轻松撬开。传感器芯片的贴装位置做了0.1mm的下沉设计，芯片表面和PCB板表面存在微小高度差，贴装滤光片时不会蹭到芯片表面的微透镜阵列，滤光片的四周贴有黑色泡棉胶圈，既能挡住杂散光进入传感器产生眩光，也能缓冲镜头组装时的下压力，避免压力直接传导到芯片导致碎裂。镜筒的内壁做了一圈消光螺纹，不是光滑的直壁，螺纹的牙高0.15mm，能把镜头内部的杂散光多次反射吸收，夜间低照度拍摄时不会出现明显的鬼影和眩光，就算对着点光源拍摄，画面中心的眩光面积也能控制在5%以内。PCB板背面的补强钢片没有覆盖整个板身，只在镜头座对应的位置贴了0.2mm厚的不锈钢片，既保证镜头安装位置的板身刚度，不会因为拧镜头的力矩导致PCB变形，也不会因为钢片覆盖太多影响板上元件的散热，长时间工作时传感器的温升能控制在8℃以内，不会因为热噪点影响夜间成像画质。
