激光配套工业冷水机组外观结构设计

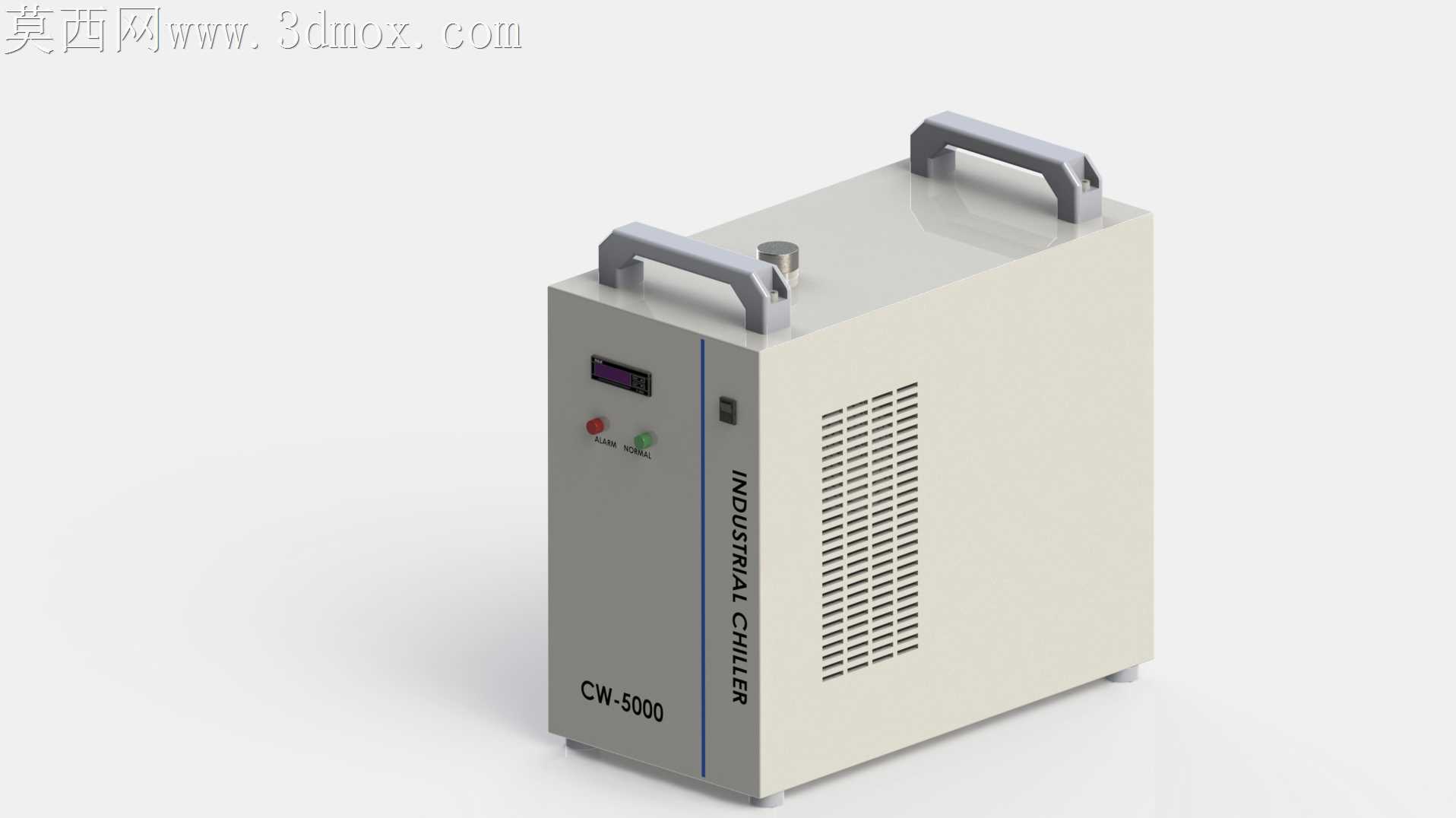

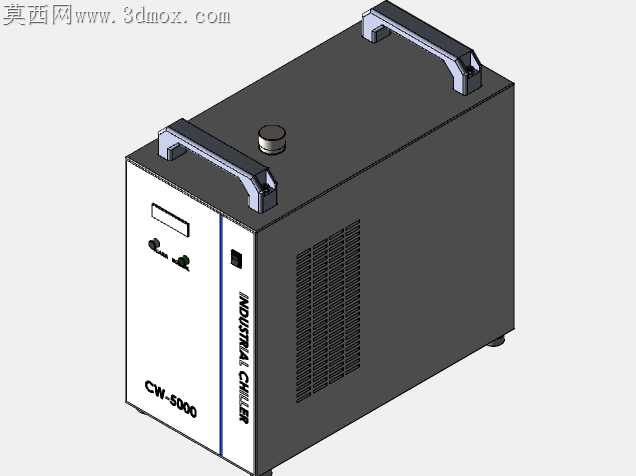

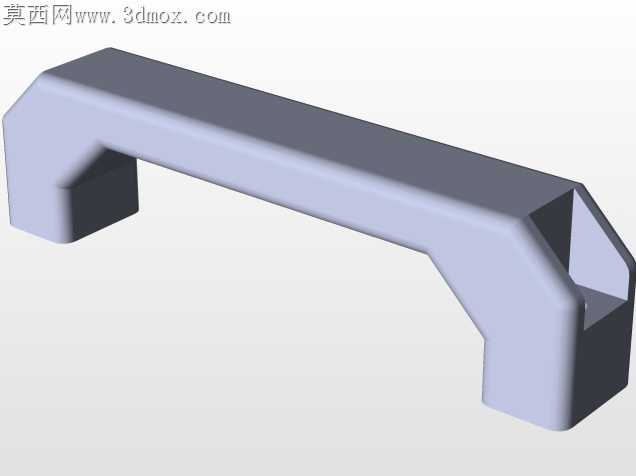

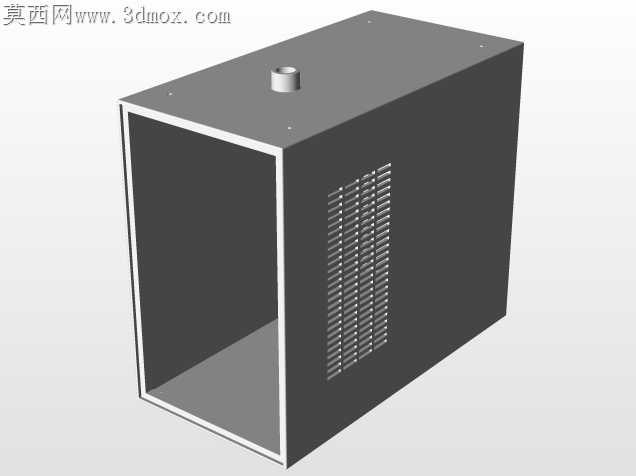

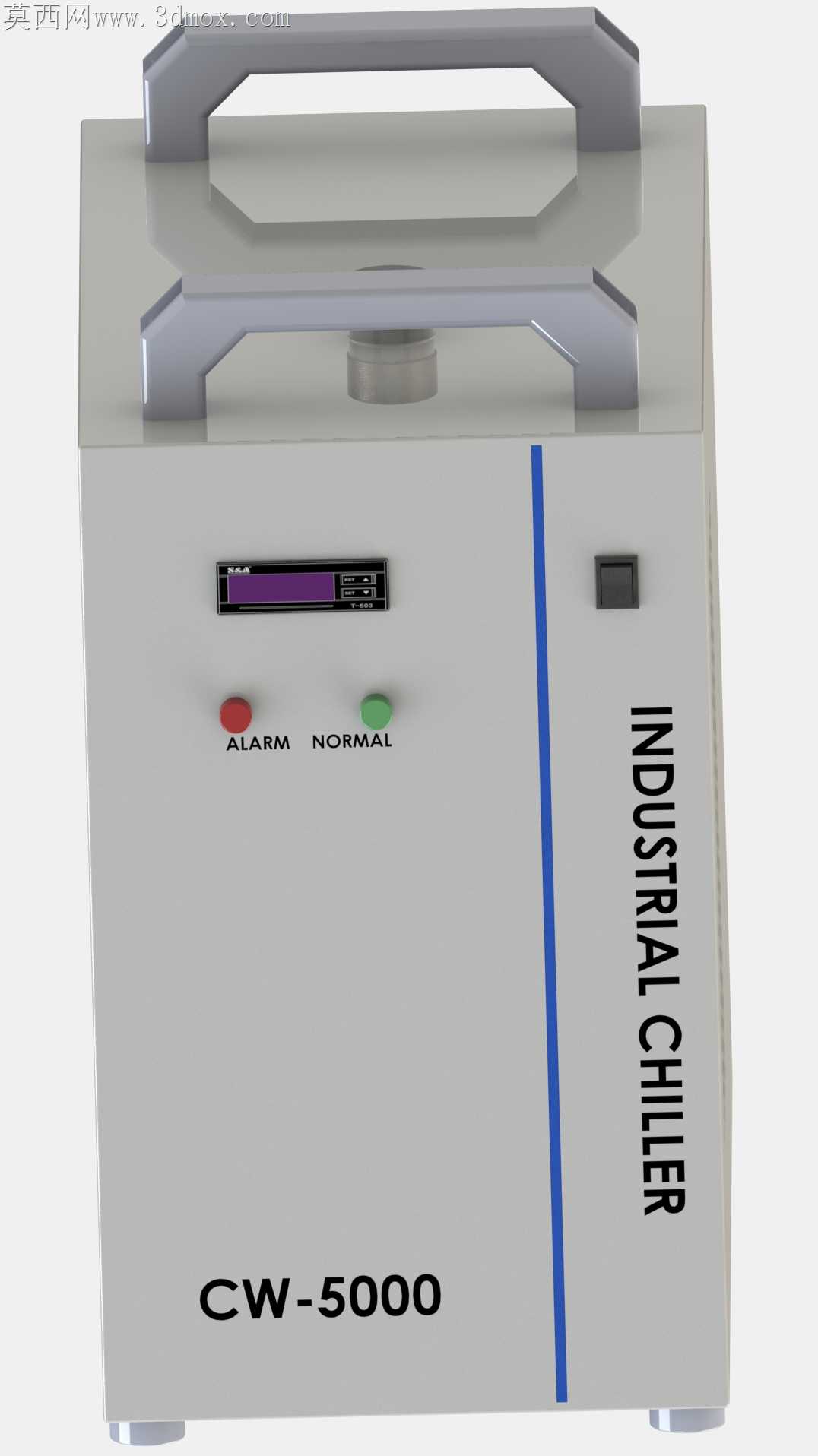

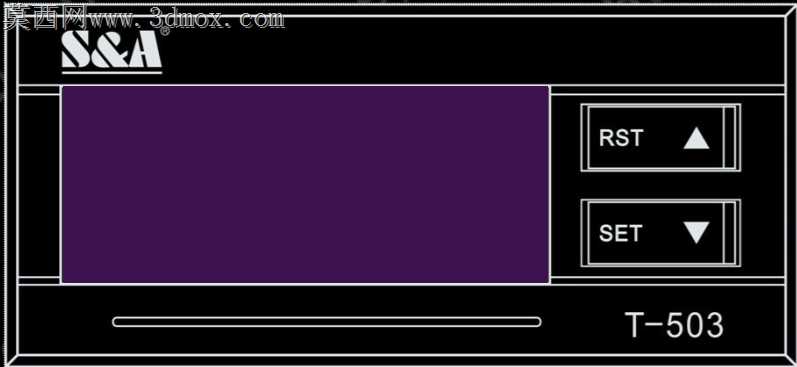

车间现场激光焊接工位的配套冷水机，常年处在金属粉尘漂浮、偶尔有切削液溅落的工况里，机箱外壳的折边公差如果留得不对，拼接缝处很容易积攒粉尘，时间长了顺着缝隙渗进内部沾到换热盘管上，会直接拉低制冷效率。这款冷水机的外壳做了微向内收的折边压合结构，顶盖和侧围的拼接处没有外露的直角缝隙，日常用高压气枪吹扫表面就能把浮尘清走，不用拆开面板掏积灰。顶部的两个提手做了内嵌式的安装座，不是直接用螺丝锁在薄机箱板上，座体和内部的框架立柱连为一体，设备转场搬运的时候哪怕两个人抬着走颠簸的车间通道，提手也不会把箱板扯得变形，不会出现螺丝孔位崩裂的问题。正面的操作面板做了3度的仰角倾斜，站在设备旁边调温度、看运行指示灯的时候不用弯腰凑过去，面板边缘和机箱衔接的地方做了一圈凸起的挡边，哪怕旁边工位的冷却水管意外喷溅，水珠也会顺着挡边流到机箱侧面，不会渗进面板内部的电路板上。侧围的散热格栅做了错位冲孔的排布，不是直上直下的通孔，外部的金属碎屑很难直接飘进机箱内部，同时通风量又能满足压缩机持续运行的散热需求，不会因为格栅做了防尘处理就出现排风不畅、压缩机过热跳停的情况。机身侧面印刻的标识做了下沉式的凹槽处理，不是直接丝印在平面上，日常搬运的时候哪怕蹭到工位旁边的货架、推车，标识也不会被磨掉，现场巡检的时候老远就能看清设备型号。底部的四个支撑脚做了5毫米的高度可调余量，车间地面难免有不平整的地方，拧动脚座就能把设备调平，不会因为机身倾斜导致内部的循环水泵出现气蚀，也能减少压缩机运行时的共振噪音。机箱内部的走线槽预留了足够的弧度空间，制冷管路和电控线路完全分开排布，后期检修的时候不用扯动管路就能排查线路问题，不会出现检修时碰漏冷媒管的隐患。
