便携式MMA逆变焊机外观结构设计

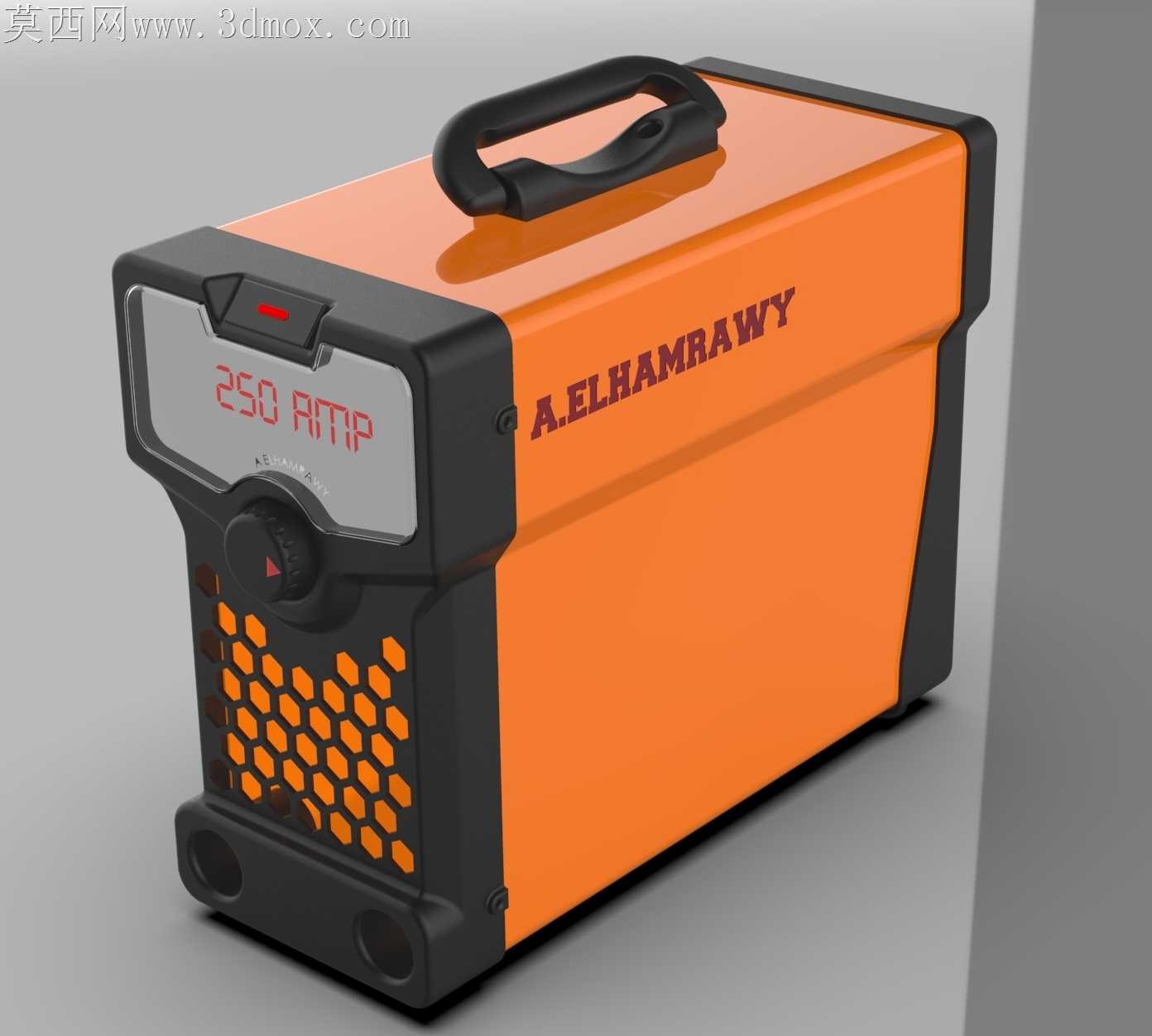

手提式逆变焊机长期在工地、维修现场流转，外壳磕碰、进灰、提手松脱是最常见的失效问题，这款MMA焊机的结构设计从加工适配角度出发，把量产环节的工艺难点和现场使用的损耗点做了前置平衡。橙色彩涂金属板外壳采用折边一体成型工艺，侧边没有额外拼接焊缝，折边处预留了1.2mm的叠边余量，既抵消钣金冲压后的回弹公差，也能让黑色塑料端盖卡入后形成自然的密封止口，不用额外打密封胶就能阻挡焊接作业时飞溅的金属碎屑进入机身内部。前端操作面板的塑料盖板和金属壳体的衔接处，做了0.8mm的错位落差，盖板边缘高出金属壳体0.3mm，落地磕碰时冲击力会先被塑料件吸收，不会直接刮花金属外壳的漆面，也避免金属折边受撞击变形后卡住面板旋钮。提手采用内嵌式安装结构，固定座直接压在金属壳体的折弯加强筋上，没有在壳体平面单独打孔固定，避免长期提拉时孔位处应力集中造成壳体开裂，提手表面的弧度贴合手掌自然弯曲的形态，握持时不会硌手，表面做了细磨砂纹理，沾了焊接飞溅的焊渣后也容易擦拭清理。前端散热孔采用六边形蜂窝阵列排布，每个孔的边缘都做了向内翻边的冲压处理，既提升了钣金面板的结构强度，不用额外加衬筋就能避免面板受按压凹陷，翻边形成的导向结构还能让散热气流顺着孔道直吹内部功率元件，比直切孔的散热效率高出近两成，同时能阻挡大颗粒的焊渣直接掉落到内部电路板上。调节旋钮周围做了下沉式的防护凸台，旋钮顶面比凸台边缘低1.5mm，设备意外倾倒时旋钮不会直接撞击地面，避免调节档位被撞偏甚至旋钮轴断裂。数显屏的倾斜角度刚好匹配站立操作时的视线高度，不用弯腰就能清晰看到电流数值，屏幕周围的黑色塑料边框做了细微的哑光晒纹处理，户外强光下不会产生反光干扰读数。机身底部的两个橡胶支撑脚直接卡入壳体底部的预冲孔位，不用螺丝固定，装配时直接压入即可，能减少产线锁付工序的工时，橡胶脚的高度预留了10mm的离地间隙，放在潮湿的地面上也能避免壳体直接接触积水，同时给底部留出足够的进风空间。塑料盖板和金属壳体的连接卡扣隐藏在侧边散热孔的内侧，外观上看不到外露的卡扣缝，整体线条更流畅，卡扣的配合公差控制在0.2mm，拆装维护时不用撬棒就能轻松拆开，反复拆装也不会出现卡扣断裂的问题。
