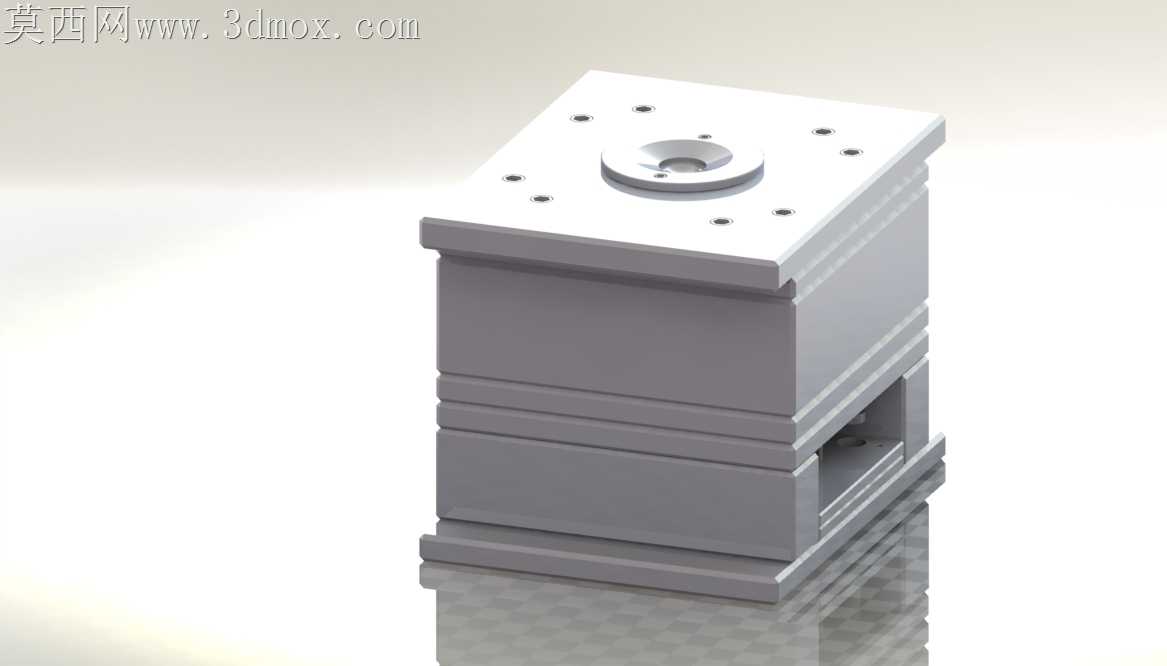

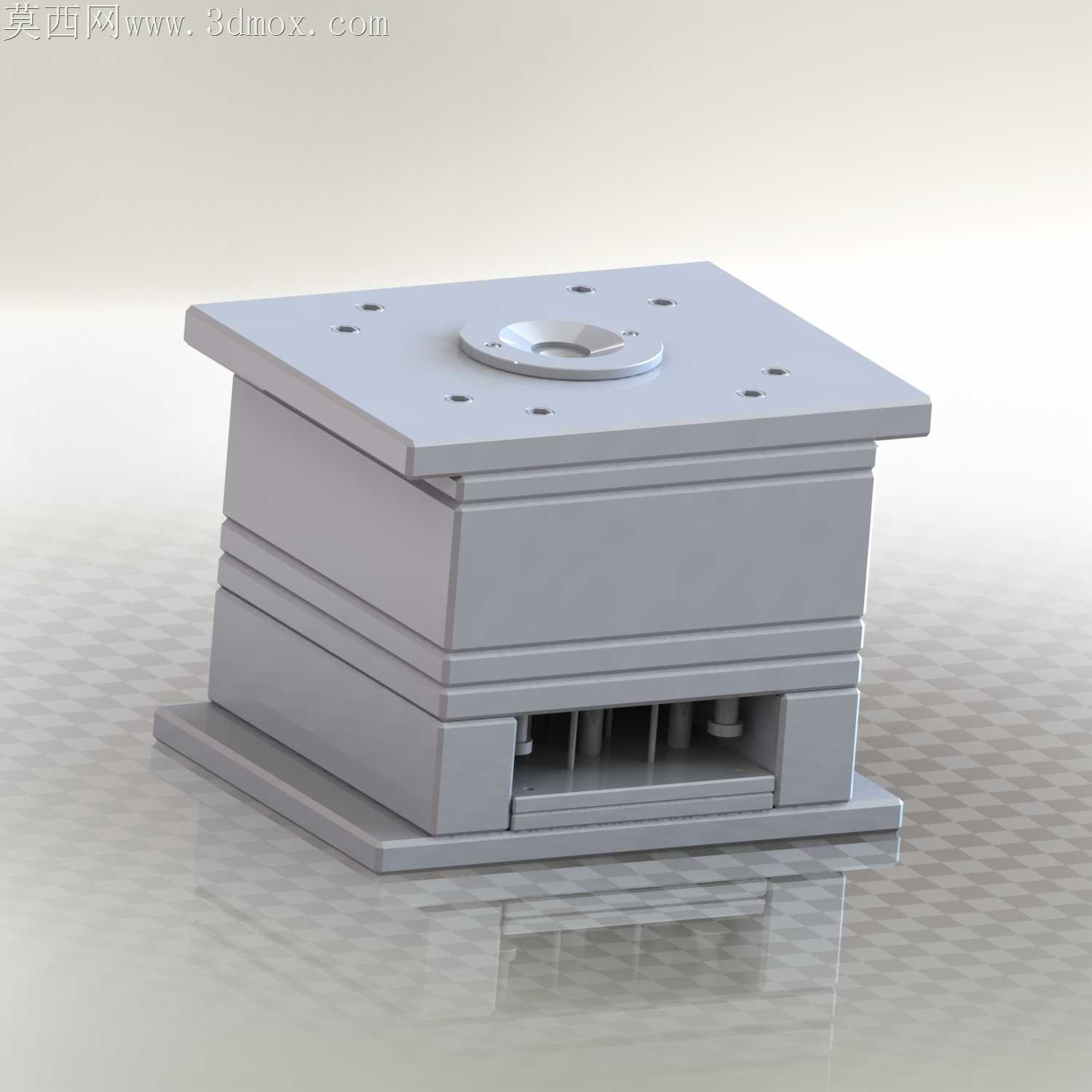

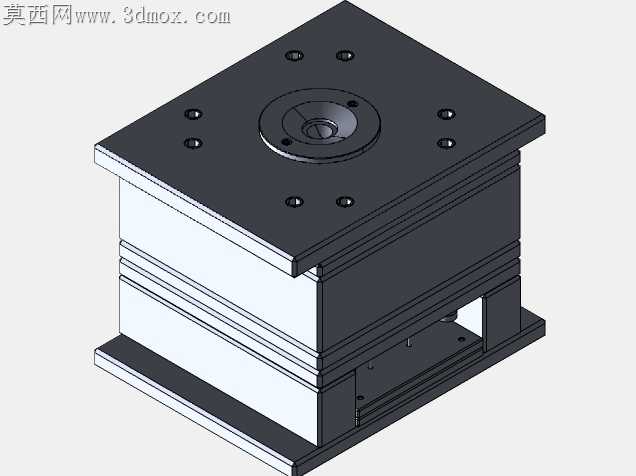

三板式杯体注塑成型模具结构设计

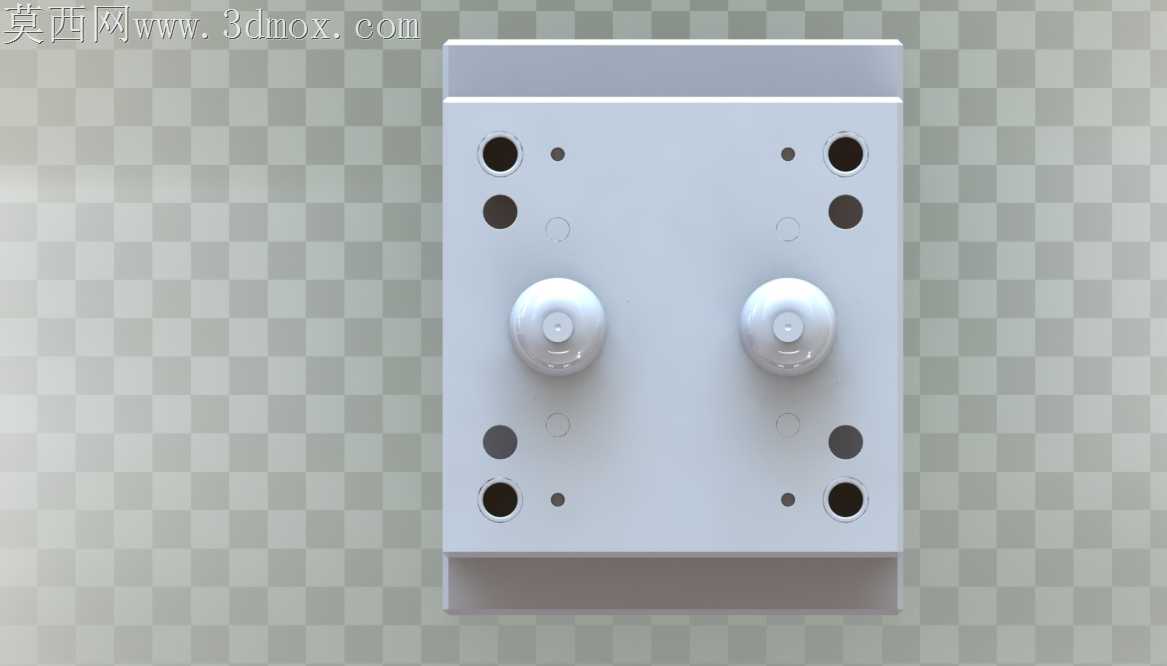

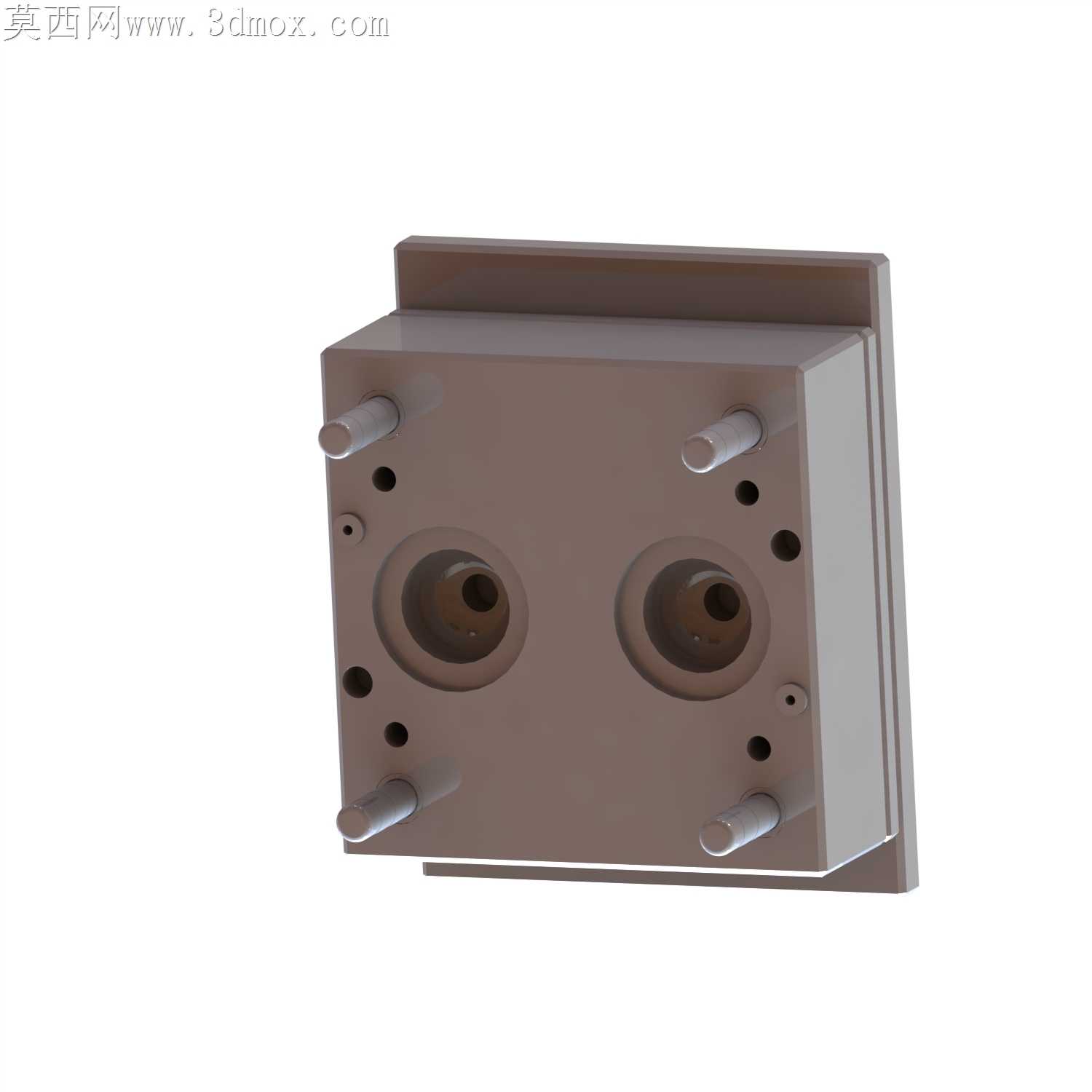

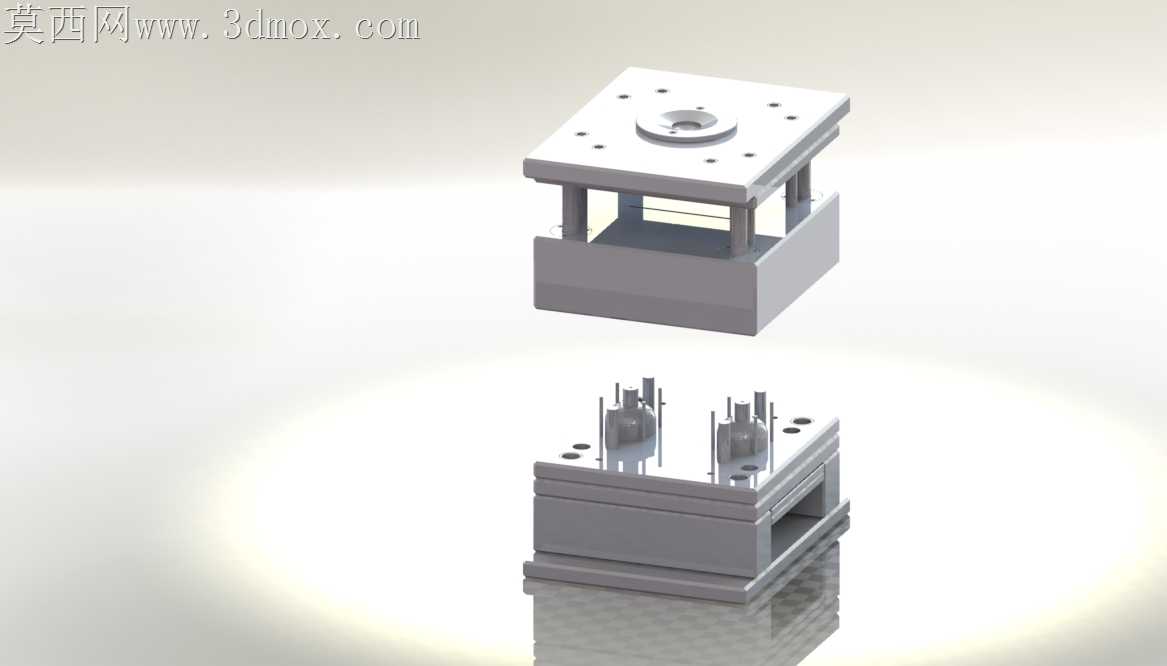

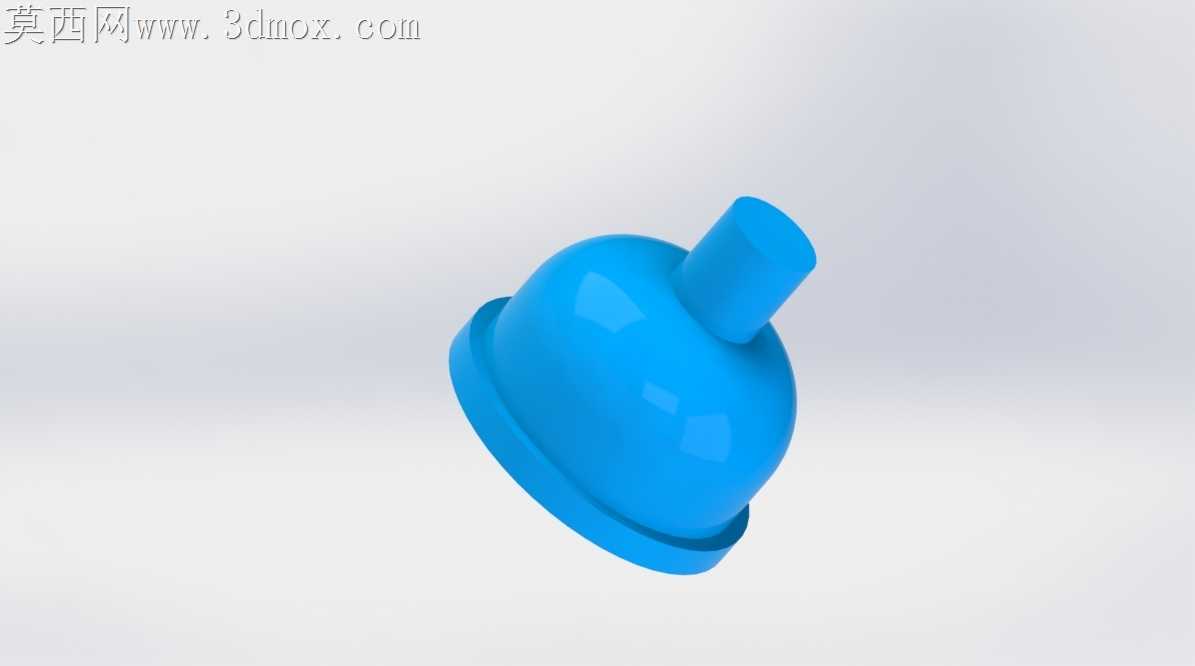

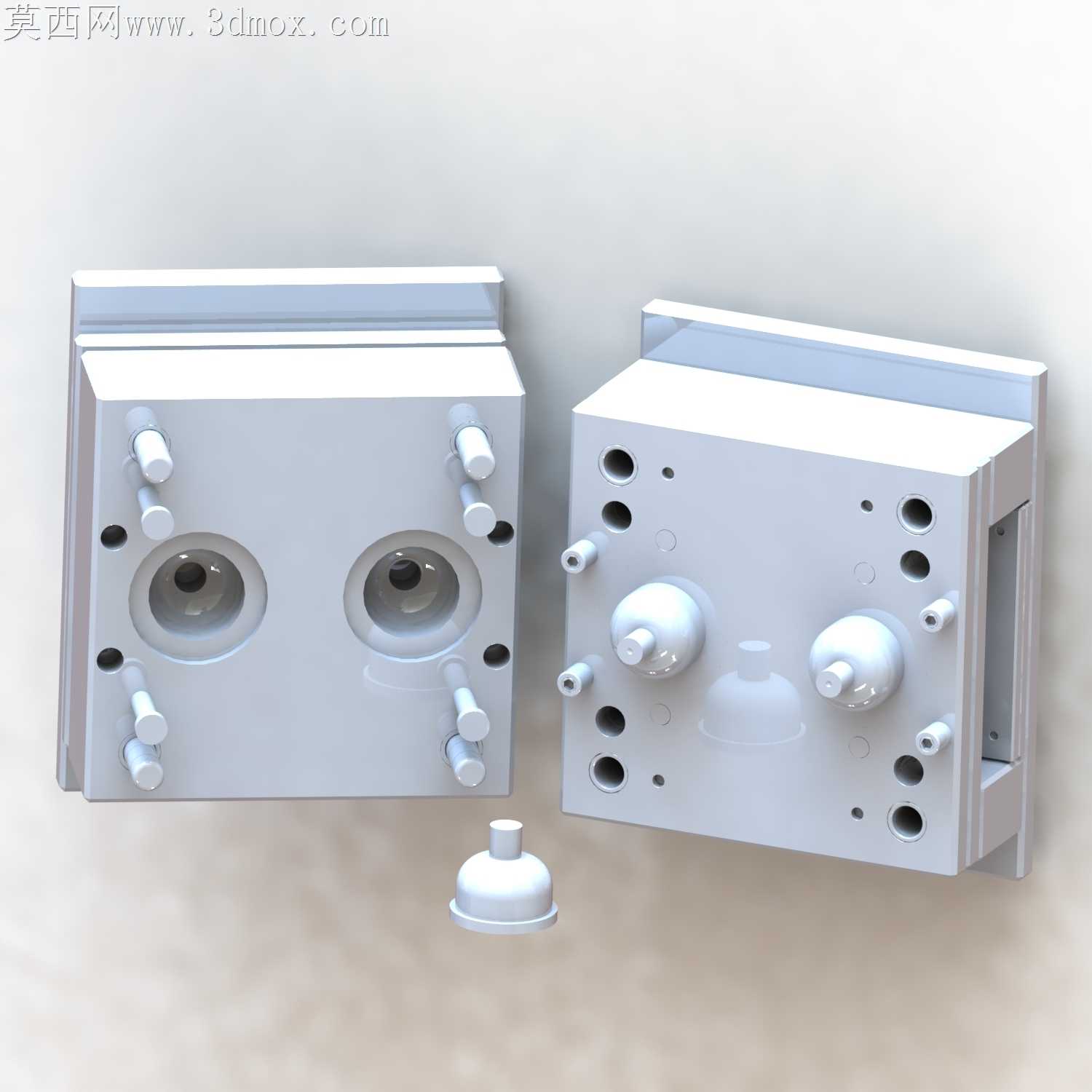

小尺寸杯状薄壁塑件的注塑生产中，最容易出现的问题就是浇口残留影响外观、开模时塑件粘定模导致脱模失败，这套三板模结构正是针对这类痛点做了针对性的结构适配。定模侧的流道推板与定模板之间预留了12mm的开模行程，开模过程中流道推板会先将点浇口从塑件表面自动拉断，不需要后续人工修剪浇口，能直接避免浇口残留刮花杯体外壁的问题，也省掉了后处理的人工成本。动定模的合模定位没有采用常规的导柱导套单边定位，而是在模架四个角额外增设了零度精定位块，因为杯体的型腔是对称双腔布局，合模时哪怕出现0.02mm的错位，都会导致杯壁厚度不均，成型后的杯体会出现单边偏厚、透光性不一致的问题，精定位块的配合公差控制在H7/g6，能完全抵消长期生产中导柱磨损带来的合模偏移。冷却回路的排布没有走常规的直通式水路，而是围绕杯体型腔做了环形随形水路，距离型腔壁的距离始终保持在15mm，水路间距控制在20mm，这样注射PP材质时，整个杯体的冷却速率能保持一致，不会出现杯口冷却快、杯底冷却慢导致的收缩凹陷，成型周期能比常规直通水路缩短15%左右。顶出结构没有采用顶针顶出，而是在杯口边缘设置了环形推块，因为薄壁杯体的刚性差，单点顶针很容易顶穿杯壁留下顶白痕迹，环形推块的顶出力均匀分布在杯口整圈，顶出过程中塑件受力均匀，不会出现顶出变形。动模侧的型芯做了0.5度的脱模斜度，表面抛光到镜面等级，既能减少开模时的脱模阻力，也能让成型后的杯体内壁光滑无划痕，不需要额外做内壁抛光处理。流道的转角处全部做了R5的圆弧过渡，没有直角拐角，能减少注射过程中熔料的流动阻力，避免熔料在流道内滞留分解，生产透明杯体时不会出现黄纹、焦痕的缺陷。这套结构的所有零部件都采用了标准模架的通用规格，锁紧块、拉料杆、复位杆都能直接采购标准件，不需要额外定制加工，能大幅缩短模具的制造周期，后期生产中易损件更换也不需要重新非标加工，维护成本更低。
