带热流道结构的扫帚柄注塑模具设计

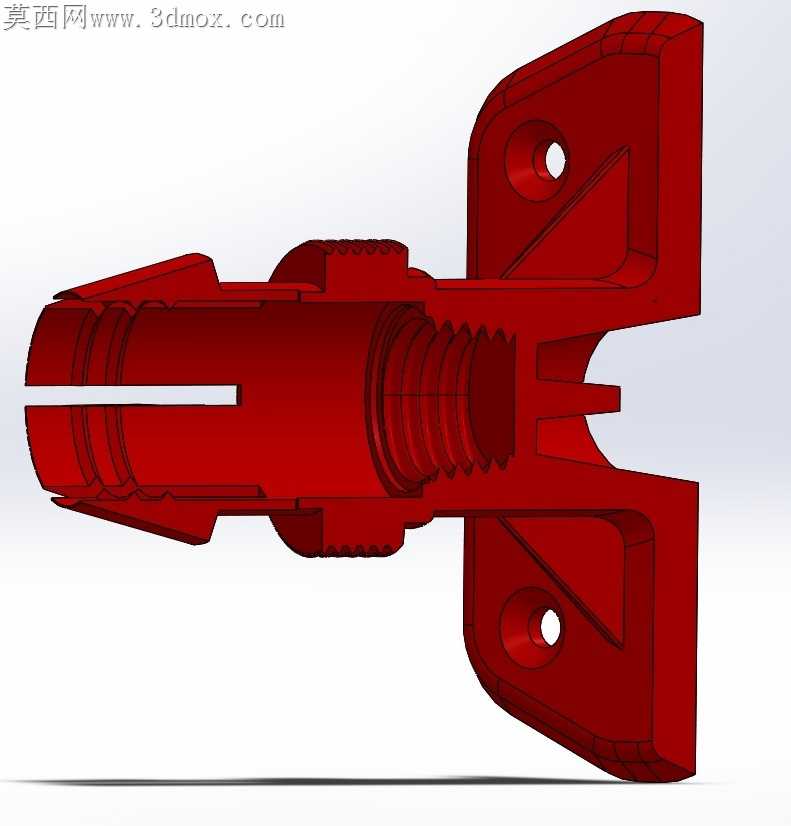

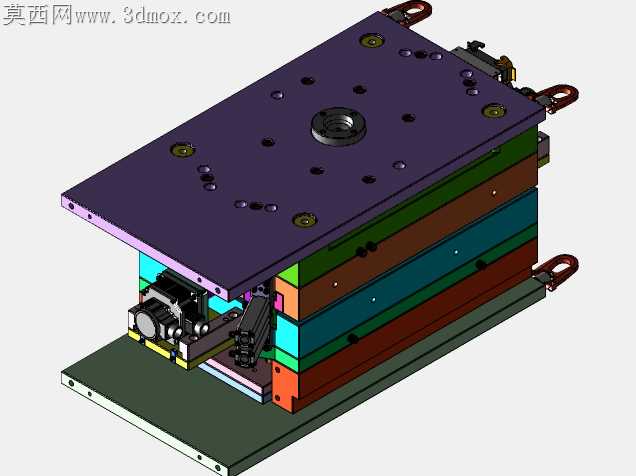

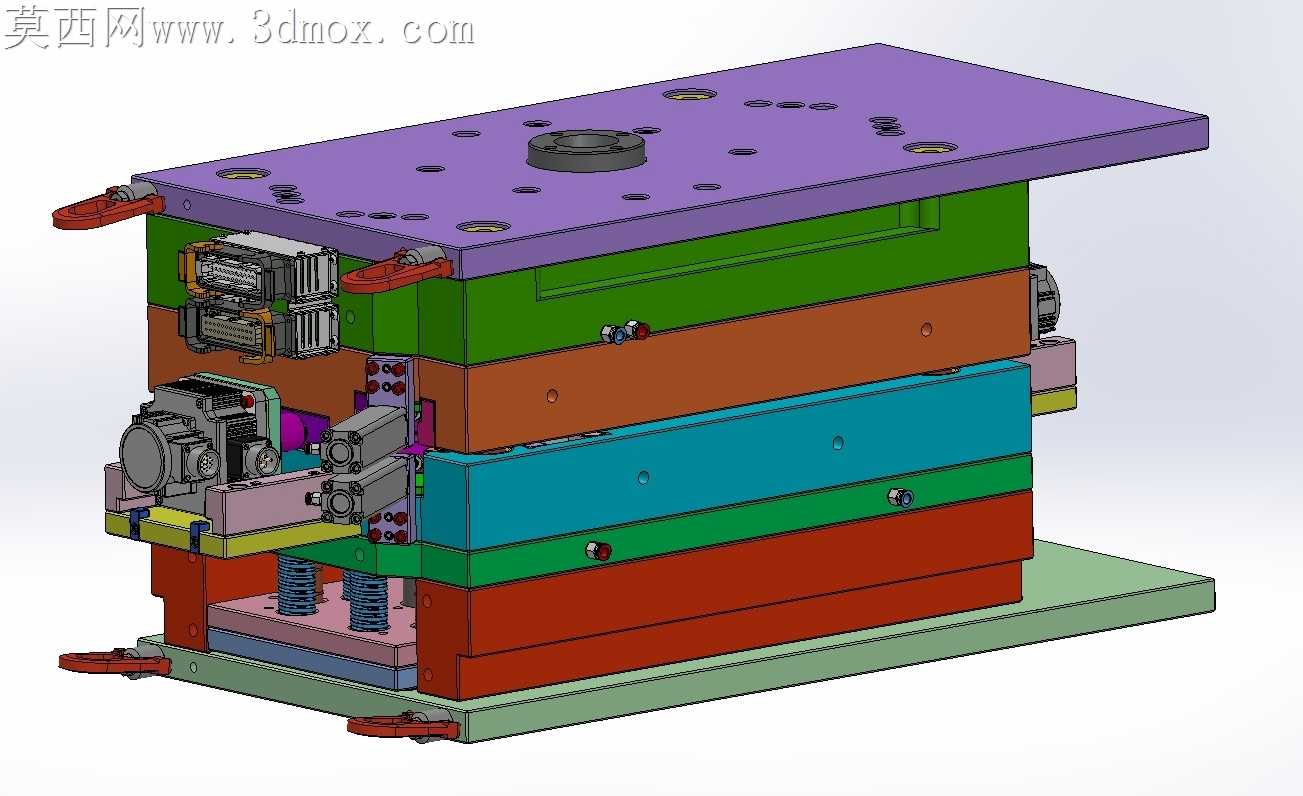

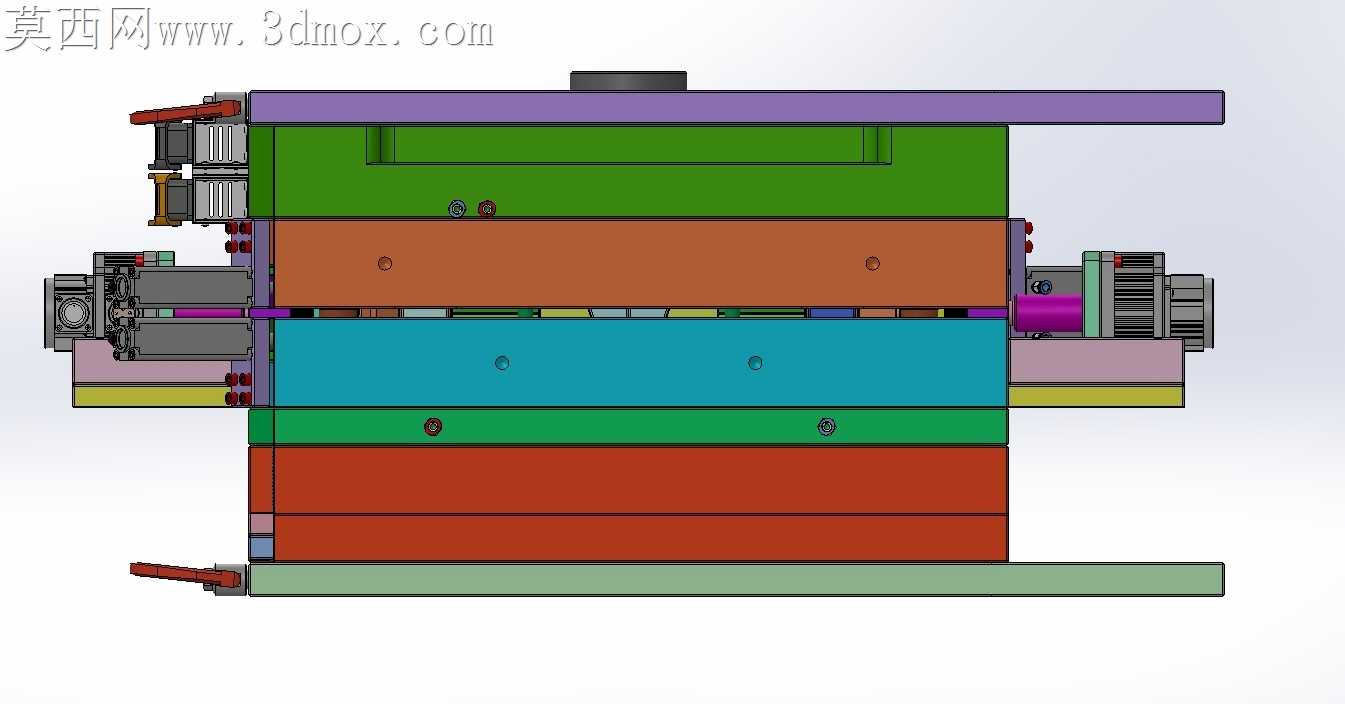

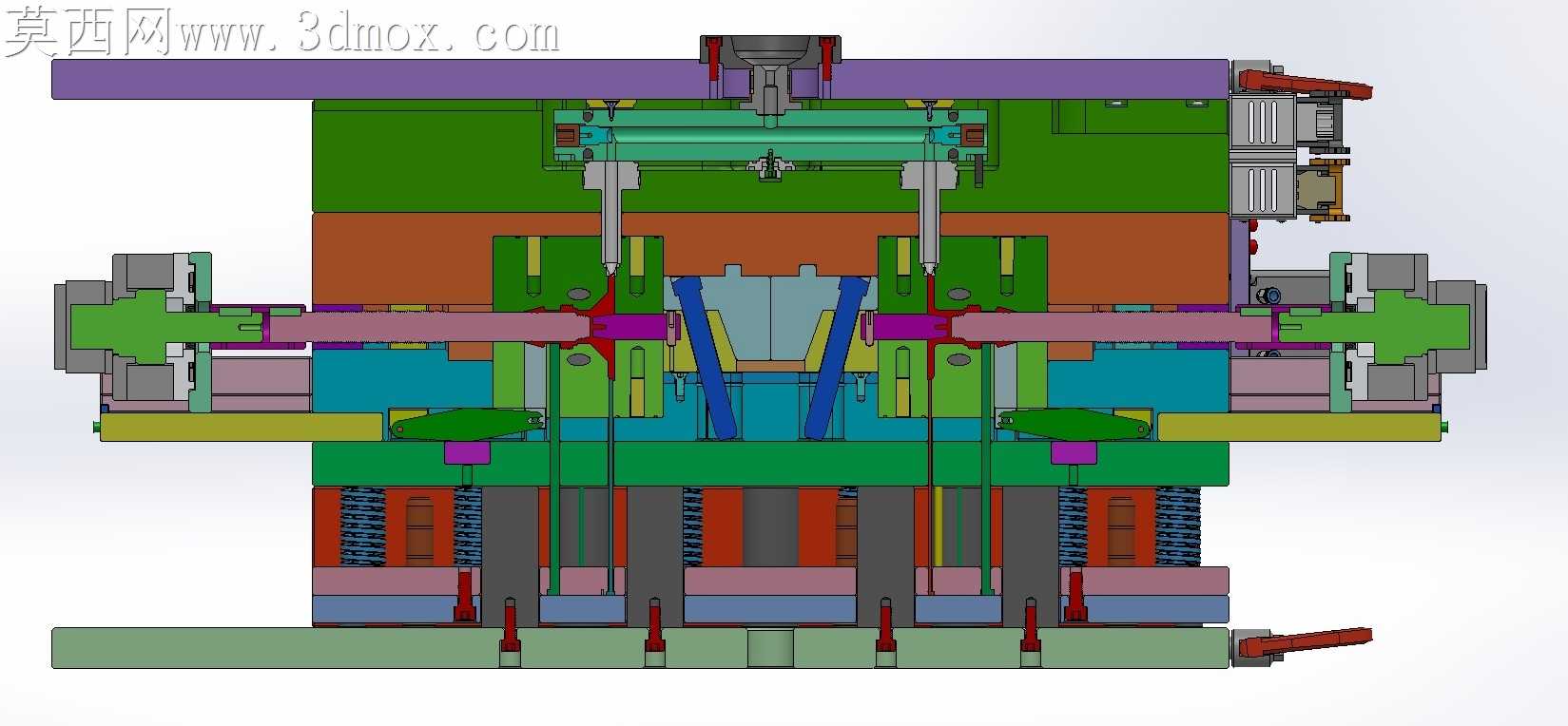

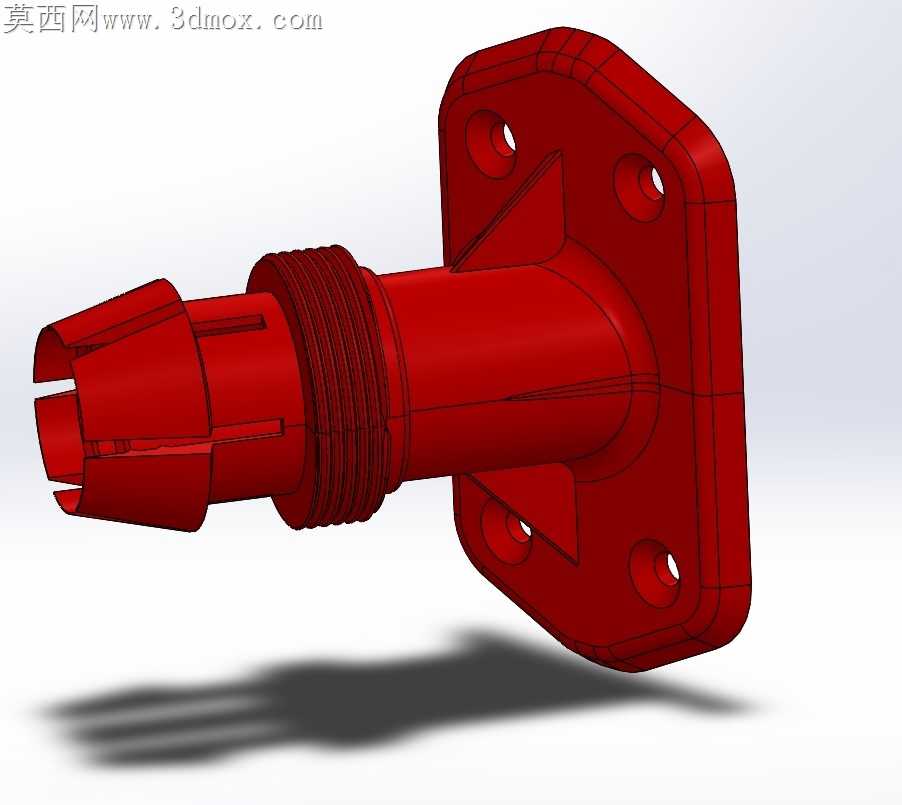

扫帚柄属于长杆类薄壁注塑件，常规冷流道模具生产时易出现浇口余料过长、杆身填充不均、脱模顶出变形等加工痛点，这套模具针对上述问题做了针对性的结构适配。模架采用多层叠装布局，热流道系统直接对接型腔进料端，省去流道凝料回收工序的同时，能保证长杆型腔两端熔料填充压力差控制在合理区间，避免杆身出现缺胶、缩痕缺陷。侧向抽芯结构搭配气动驱动单元，对应扫帚柄端部的卡扣成型位，抽芯行程预留足够安全余量，避免开模时抽芯滑块与顶出机构发生运动干涉，滑块与模仁的配合面做了斜度精修，合模时能自动消除配合间隙，减少长期生产后的飞边产生。模仁部分拆分了独立的型腔镶块与型芯镶件，针对扫帚柄的长杆特征，型芯做了分段同轴度校验，每段镶块的配合公差控制在0.02mm以内，避免注塑时出现偏心导致的杆身壁厚不均。冷却水路沿模仁周向分层排布，对应热流道喷嘴位置做了避空隔热处理，防止局部温度过高导致产品冷却不均翘曲。顶出机构采用多组顶杆配合顶板同步动作，顶杆位置避开产品外观面，对应杆身的受力均匀分布，防止顶出时薄壁部位出现顶白、顶穿问题。模架外侧的快速锁模结构适配注塑机的快速换模需求，锁模块的压紧面做了防滑齿处理，合模后锁模力传递均匀，减少生产过程中模架错位的风险。侧部安装的行程开关直接接入注塑机控制系统，能实时反馈抽芯滑块的到位状态，避免滑块未复位就合模导致的模仁撞损。弹簧复位结构均匀布置在顶针板四周，开模顶出后能保证顶针板精准回位，复位精度控制在0.01mm以内，避免复位偏差导致的顶杆碰伤模仁。整套结构在加工适配层面充分考虑了长杆类注塑件的成型特性，所有易磨损的镶件、滑块部件都采用快拆式设计，后续生产维护时无需拆解整副模架，就能快速更换磨损配件，大幅降低停机维护时长。
