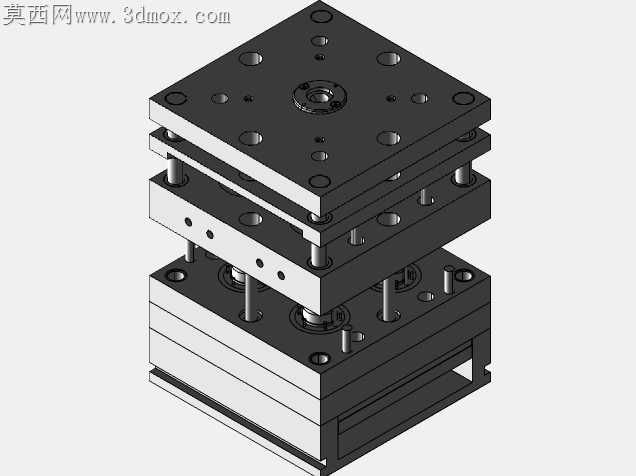

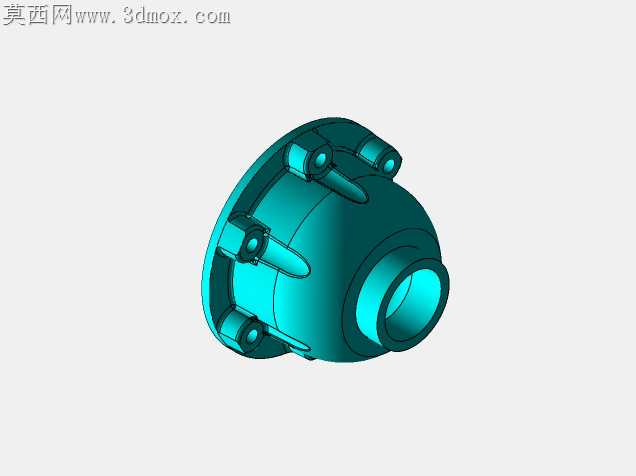

开模状态三板式注塑成型模具结构展示

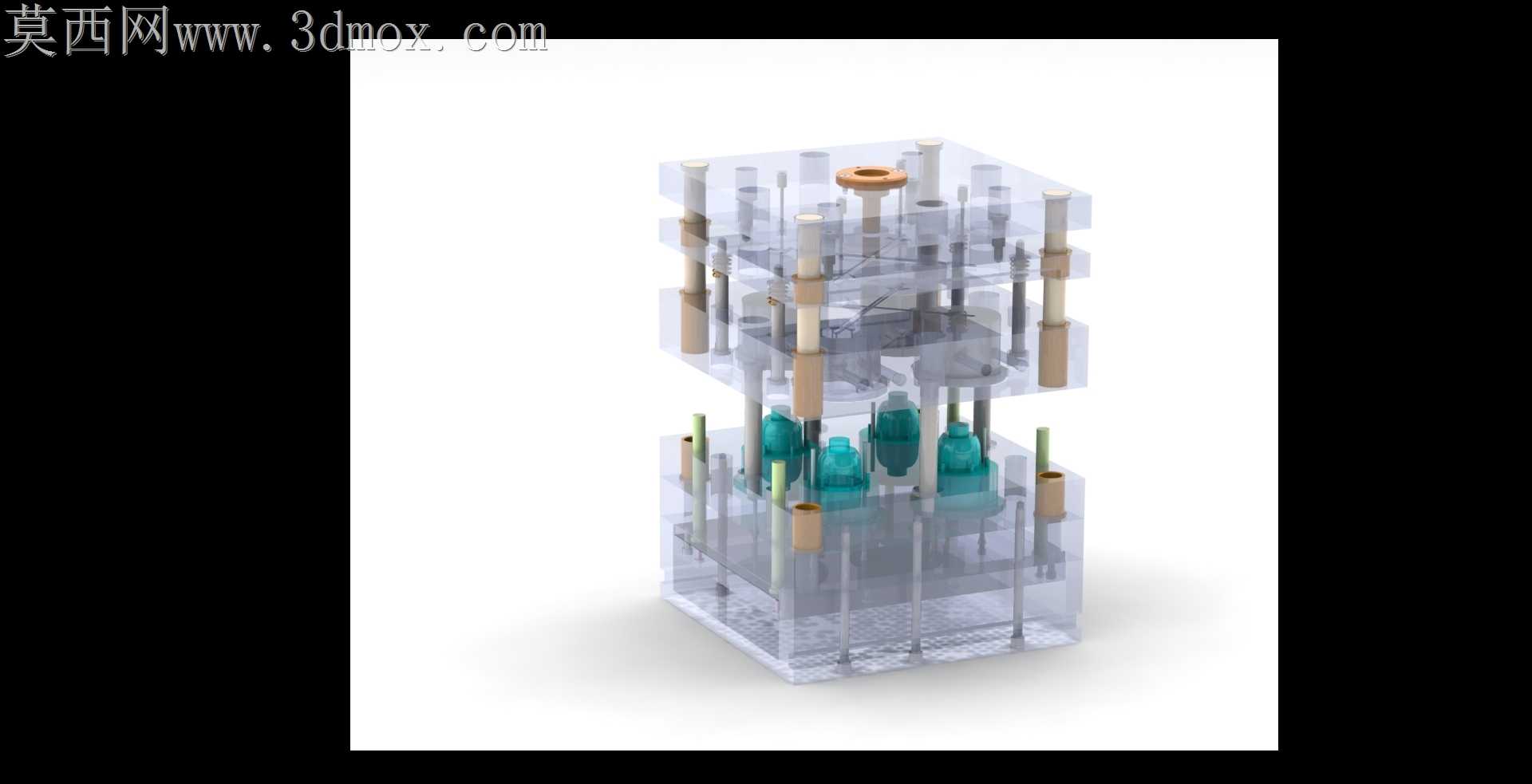

注塑生产现场最常碰到的痛点，就是点浇口浇注系统凝料无法自动脱落，导致生产节拍拉长，人工取料时还容易碰伤型腔表面留下瑕疵。这套开模状态的三板模结构，刚好把凝料脱离、产品脱模的分步动作做了清晰的层级拆解，能直接看到不同模板开模行程的预留逻辑。导柱与导套的配合段做了分段公差设计，靠近定模座板的配合段选用H7/h6小间隙配合，保证合模时的定位精度，靠近动模侧的滑动段则放大到H8/f7间隙，避免长期开合模摩擦产生的铁屑卡滞导路，连导套端部的排气倒角都做了明确的结构表达，不会因为合模时型腔内空气排不出去产生烧胶缺陷。拉料杆与浇口套的同轴度公差控制在0.02mm以内，开模时能稳稳把主浇道凝料从浇口套中拉出，定距拉杆的行程刚好预留够凝料掉落的空间，不会出现凝料卡在定模板与流道推板之间的情况。复位杆的端面与分型面做了同平面研磨处理，合模时能先于推杆接触定模板，避免推杆顶出后未完全复位就合模撞坏型腔，连复位弹簧的预压量都做了适配，不会因为弹簧疲劳导致复位不到位。透明化的结构展示能直接看到冷却水路的排布走向，水路距离型腔表面的距离保持在1.5倍水路直径，既保证冷却效率均匀，不会让产品出现局部收缩凹陷，也避免距离太近导致型腔壁强度不足产生变形。顶出机构的推杆排布特意避开了产品的外观面，所有推杆位置都选在产品的加强筋、装配卡扣等非外观区域，顶出痕迹不会影响产品后续的表面喷涂处理。不同模板之间的开模顺序由扣机机构控制，先打开流道推板与定模板的分型面切断点浇口，再打开定模板与动模板的分型面完成产品与型腔的脱离，最后才由顶出机构把产品从动模芯上推出，整套动作的行程配合没有冗余，能适配高速注塑机的快节拍生产需求，不会出现开模动作干涉撞坏模芯的问题。模架选用标准模胚改制，所有安装孔位都符合通用模架的尺寸标准，不需要额外定制非标配件，后续维护更换易损件时能直接采购标准件替换，减少停机维护的时间成本。
