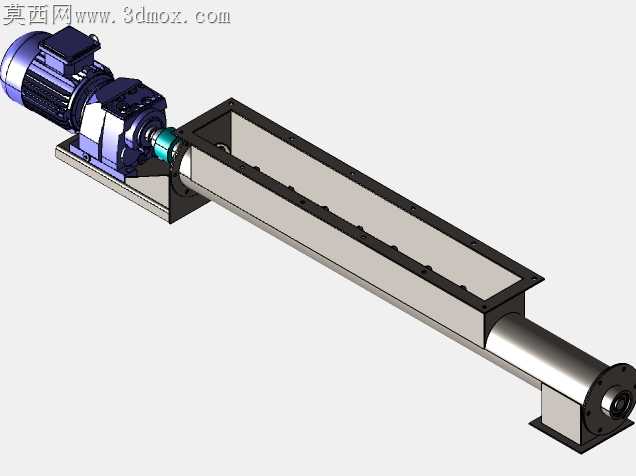

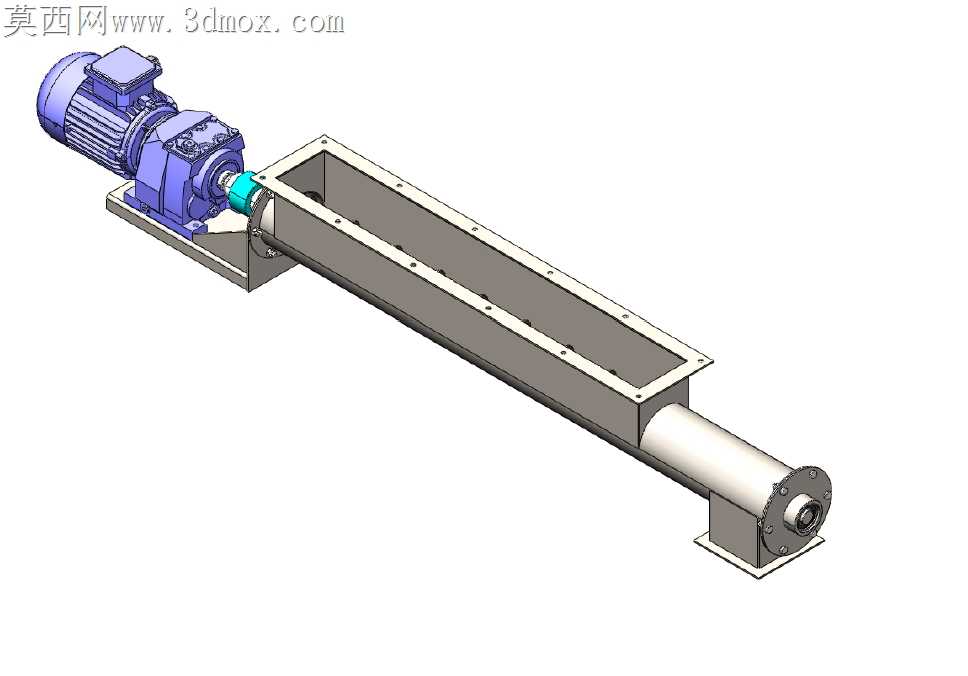

带减速驱动的U型槽螺旋输送装置

项目分类:输送机 发布时间:2020-06-30 ID:121734
  • 带减速驱动的U型槽螺旋输送装置
  • 带减速驱动的U型槽螺旋输送装置

粉料输送场景里最容易被忽略的隐患,就是槽体法兰与端盖的同轴度偏差,一旦螺旋轴转动时刮蹭槽体内壁,轻则磨穿不锈钢衬板漏料,重则卡滞堵转烧损驱动电机。这套输送结构在加工适配层面做了不少针对性的取舍,没有盲目追求高精度加工带来的成本抬升,反而通过结构设计抵消了常规加工公差带来的装配偏差。驱动端的安装座和槽体端板采用一体铣削成型,没有采用常见的分体焊接后配钻的工艺,省掉了焊接变形带来的位置度校正工序,安装减速机的止口和螺旋轴穿设的轴承孔一次装夹加工完成,同轴度能控制在0.02mm以内,哪怕是普通数控铣床也能稳定达到这个精度,不需要上坐标镗床额外增加加工成本。槽体的U型段和尾部的圆管段衔接处,没有做直角对接的焊缝,而是在接口处加了一圈过渡导流板,粉料输送时不会在直角缝隙里积料结块,尤其是输送有一定湿度的面粉类物料时,不会因为长期积料霉变污染后续输送的物料。螺旋轴的叶片和轴管之间的焊缝,特意做了间断焊留排气间隙,连续焊接带来的热变形会让螺旋轴产生绕度,长轴转动时的跳动量会直接超标,间断焊每间隔150mm焊20mm的焊缝,既保证叶片和轴管的连接强度,又能把焊接变形量控制在允许范围内,后续校直的时候只需要微调几处高点就能满足动平衡要求。尾部的端盖轴承座做了可调式的偏心结构,装配时不需要反复刮研轴瓦调整间隙,只需要转动偏心套就能把螺旋轴的轴向窜动量控制在0.1mm以内,后期维护更换密封件的时候,也不需要把整根螺旋轴从槽体里抽出来,拆开尾端盖就能直接更换密封填料,大幅降低了现场维护的工作量。槽体上沿的法兰边没有做满焊,而是每隔200mm压出一个定位凸点,安装上盖密封胶条的时候,凸点刚好能卡进胶条的定位槽里,设备运行时的振动不会让胶条移位漏粉,比传统的胶粘固定方式可靠很多,也省掉了打胶清理残胶的工序。驱动端的联轴器选用了带缓冲胶圈的弹性结构,减速机输出轴和螺旋轴之间的微小角度偏差能被胶圈吸收,不会因为安装时的微小不同心产生额外的径向力,延长轴承和减速机的使用寿命。
