1350毫米带宽带式输送机尾架结构设计

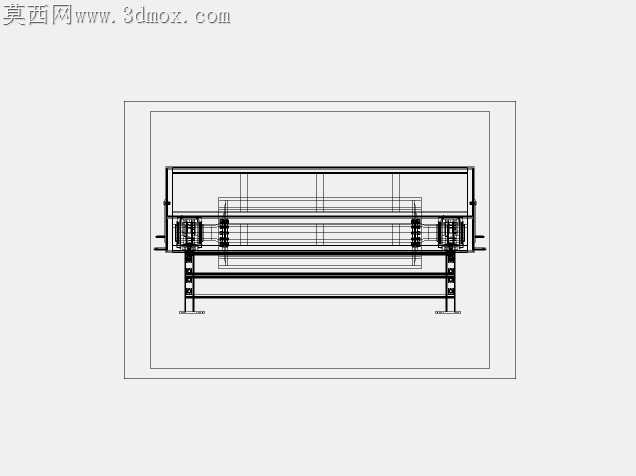

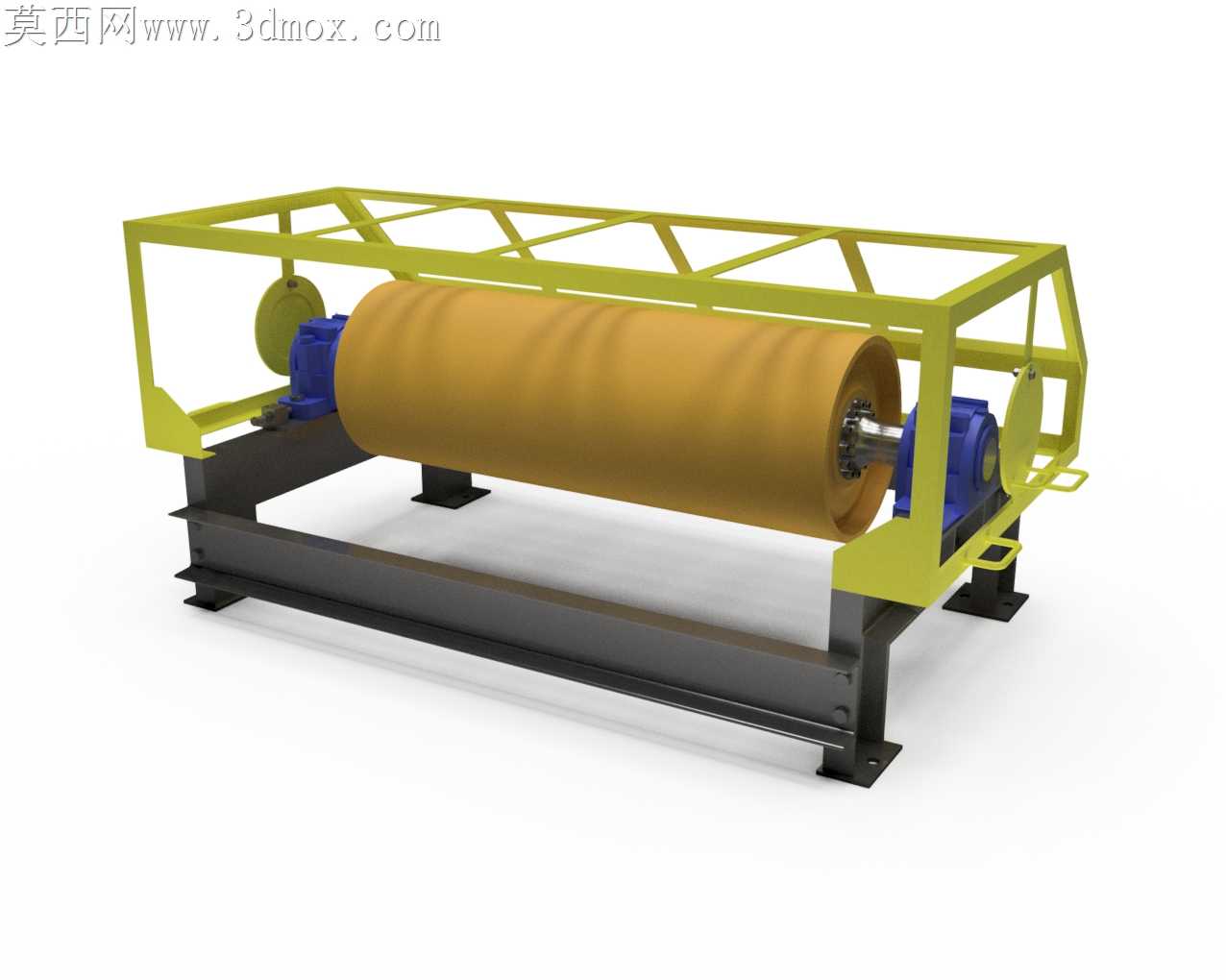

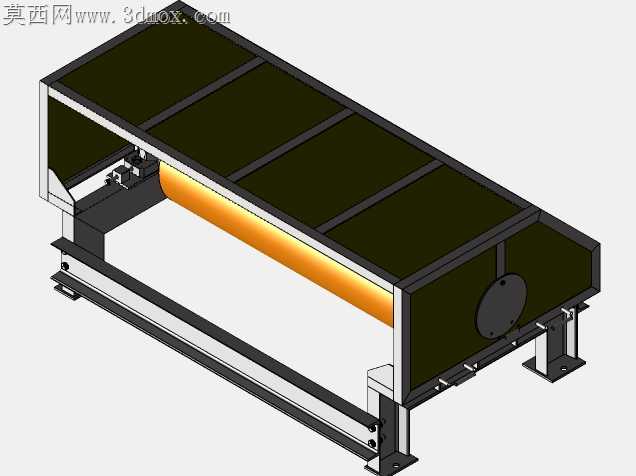

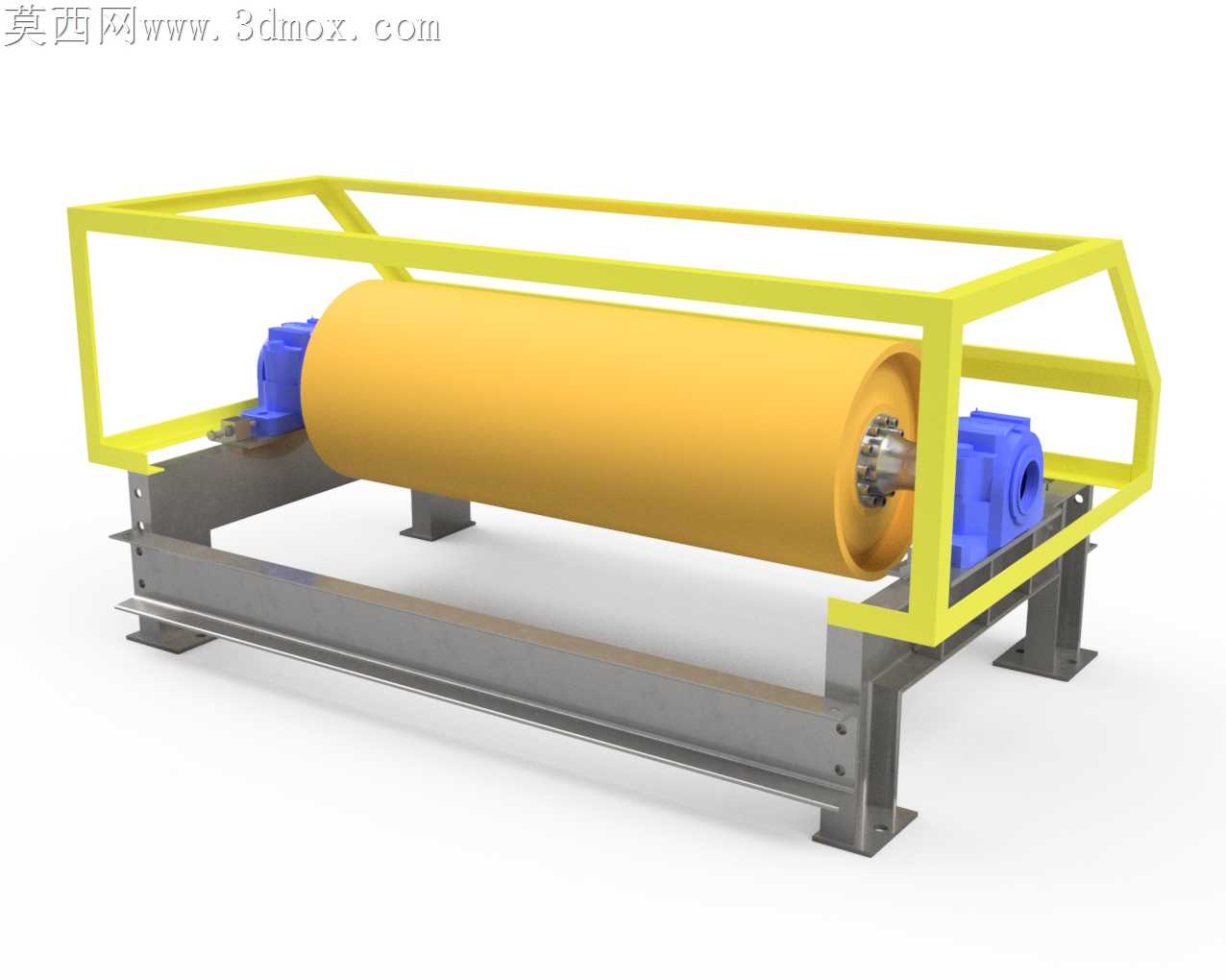

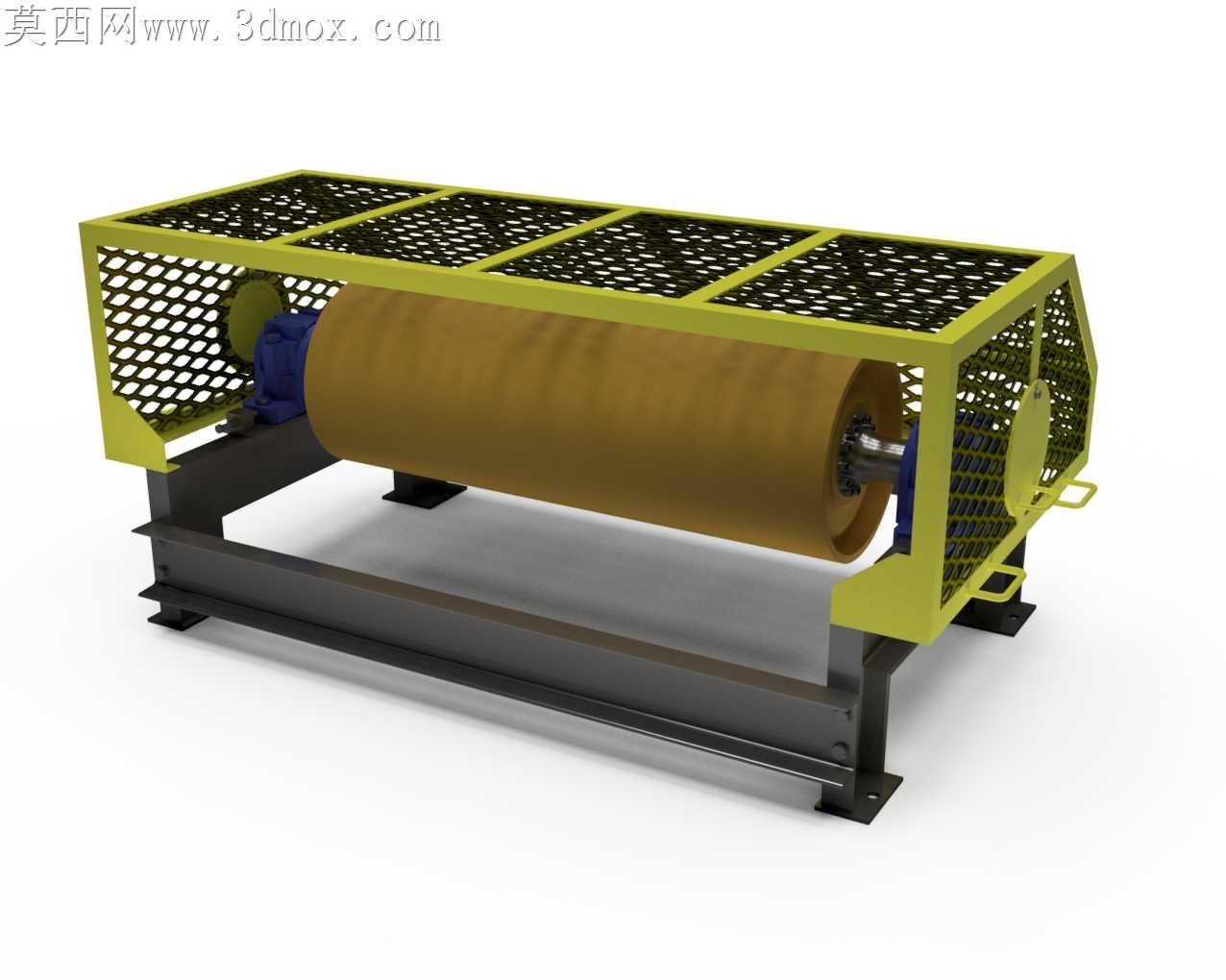

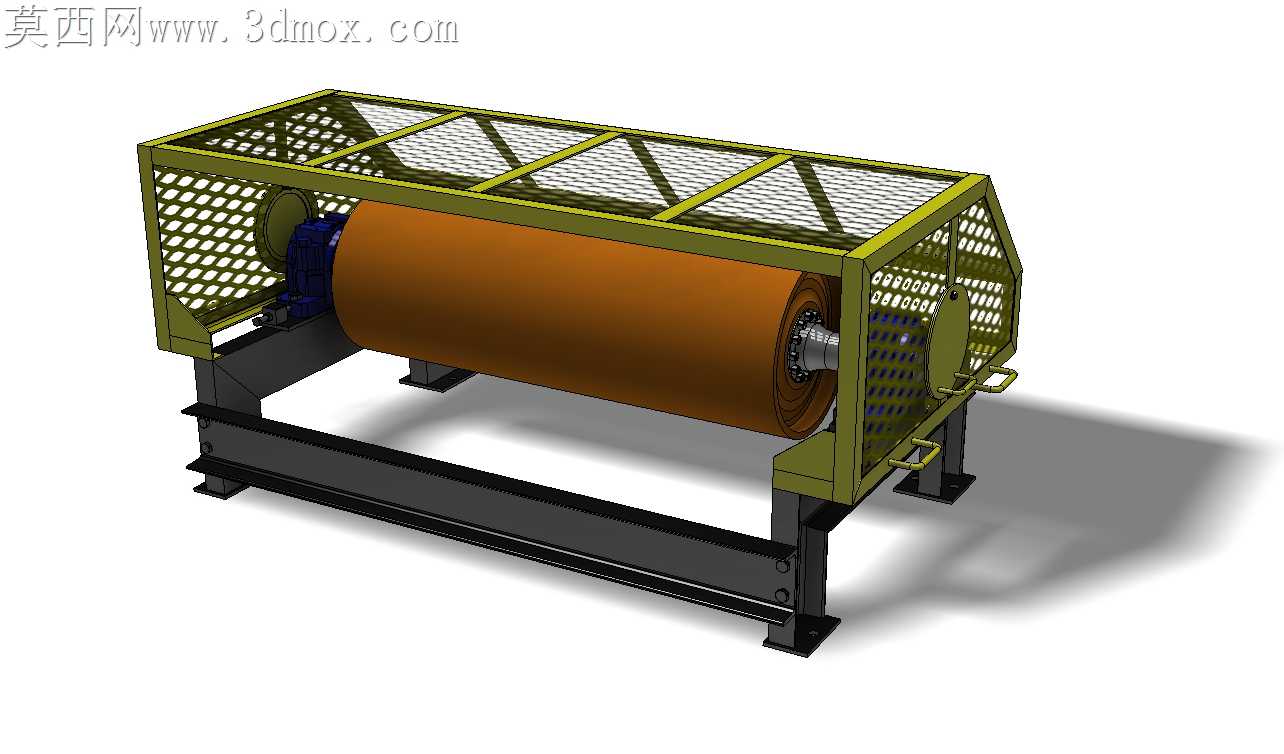

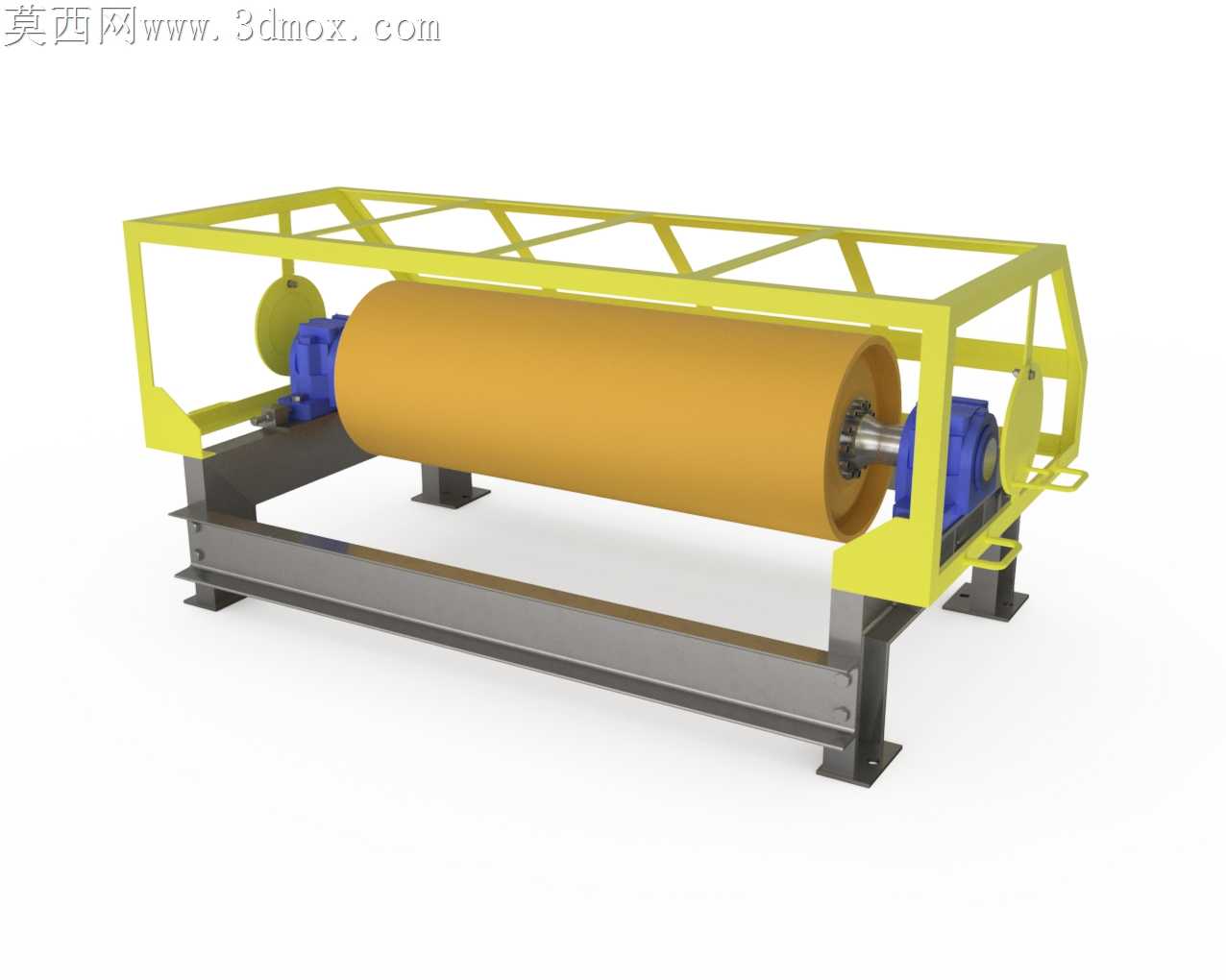

带式输送机尾架长期处于散料输送现场的重载冲击工况，传统焊接机架常出现辊筒安装座同轴度偏移、防护网拆装不便、地脚螺栓受剪断裂等问题，这款尾架的结构设计全程围绕加工适配逻辑做细节调整，每处取舍都对应车间加工与现场运维的实际痛点。辊筒安装支座没有采用常见的整板切割焊接结构，而是拆分成带定位止口的分体式座体，铣削加工时可一次装夹完成轴承孔与止口面的精加工，避免整板焊接后热变形导致孔位偏移，安装时止口直接卡入机架主梁的预加工卡槽，不需要现场配焊调整，装配公差能稳定控制在0.05mm以内，杜绝辊筒运转时的偏摆磨带问题。机架主体的型钢拼接处全部预留了3mm的焊接收缩余量，下料时就按工艺要求切出坡口，焊接采用分段退焊法减少变形，焊后只需要对安装面做少量铣削就能满足平面度要求，不需要后续大量校形工序，能缩短近三分之一的加工周期。外侧的安全防护网没有采用整面钢板封闭，而是用角钢做框架镶嵌冲孔网板，网板与框架用快拆螺栓连接，日常检查尾轮张紧度、清理辊筒粘料时不需要拆掉整面护罩，只需要松开对应位置的快拆件就能掀开局部网板操作，护网的边角全部做了R10的圆角处理，避免现场运维人员磕碰划伤。底部的支撑腿设计了可调节的地脚垫板，垫板与腿柱之间留了20mm的调节余量，现场安装时遇到基础地面不平整的情况，不需要额外垫塞钢板，通过垫板上的调节螺栓就能快速调平机架，调平后再穿入地脚螺栓灌浆固定，能大幅降低现场安装的施工难度。辊筒端的张紧调节座采用梯形螺纹传动，相比普通粗牙螺纹，梯形螺纹的自锁性更好，重载下不会出现张紧力回退的问题，调节座的导向面镶嵌了黄铜耐磨片，长期调节也不会磨伤机架主梁的接触面，减少后期的维护更换成本。机架表面的涂装预留了螺栓连接位的遮蔽区域，加工时先完成所有孔位加工再做表面喷涂，避免喷涂后孔位积漆需要二次清理，所有外露的螺栓全部采用发黑处理的8.8级高强度件，对应安装孔都做了沉头设计，螺栓安装后不会突出构件表面，避免散料输送时物料冲刷螺栓头导致锈蚀卡死。
