机床外防护整流罩结构设计方案

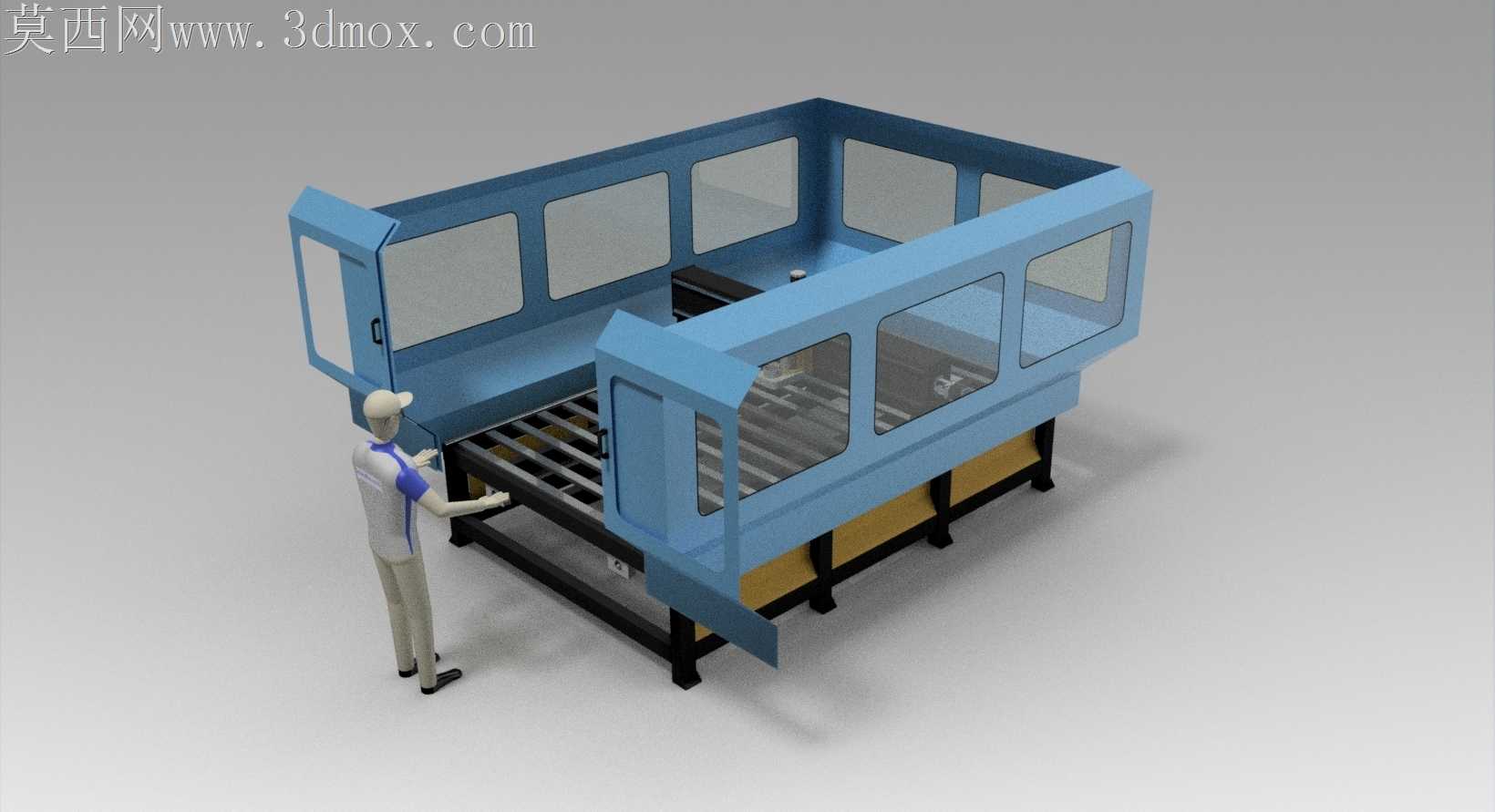

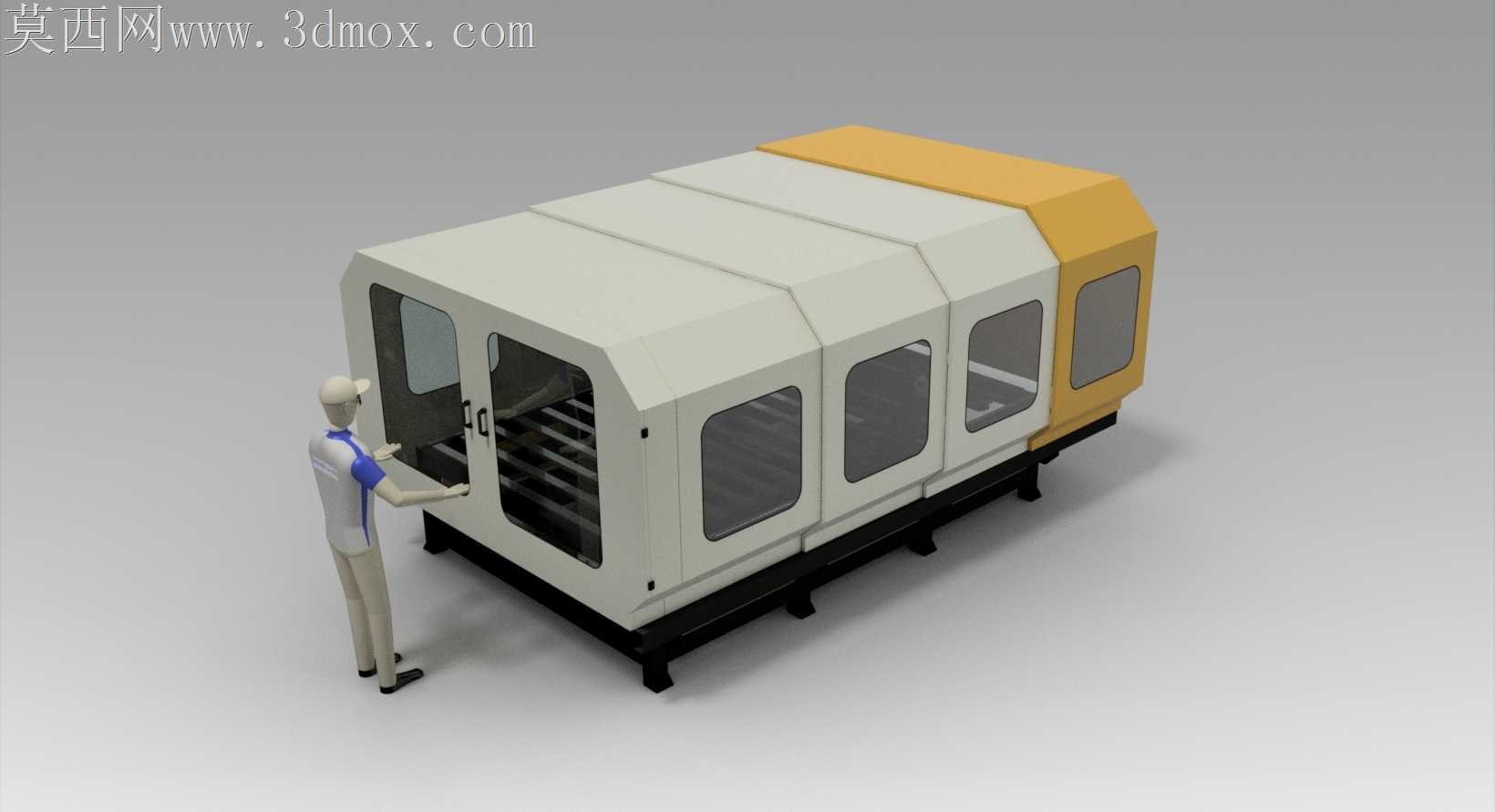

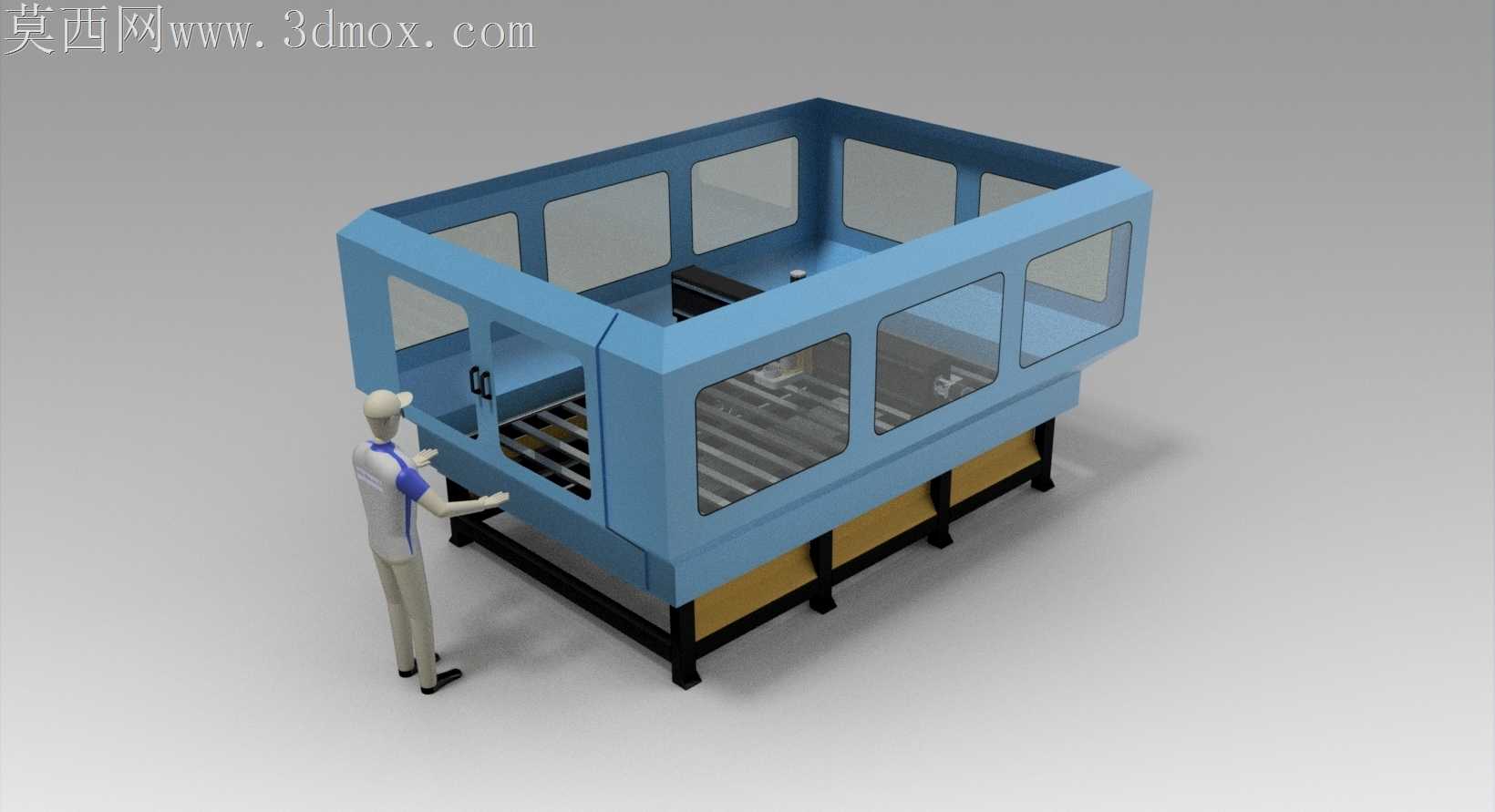

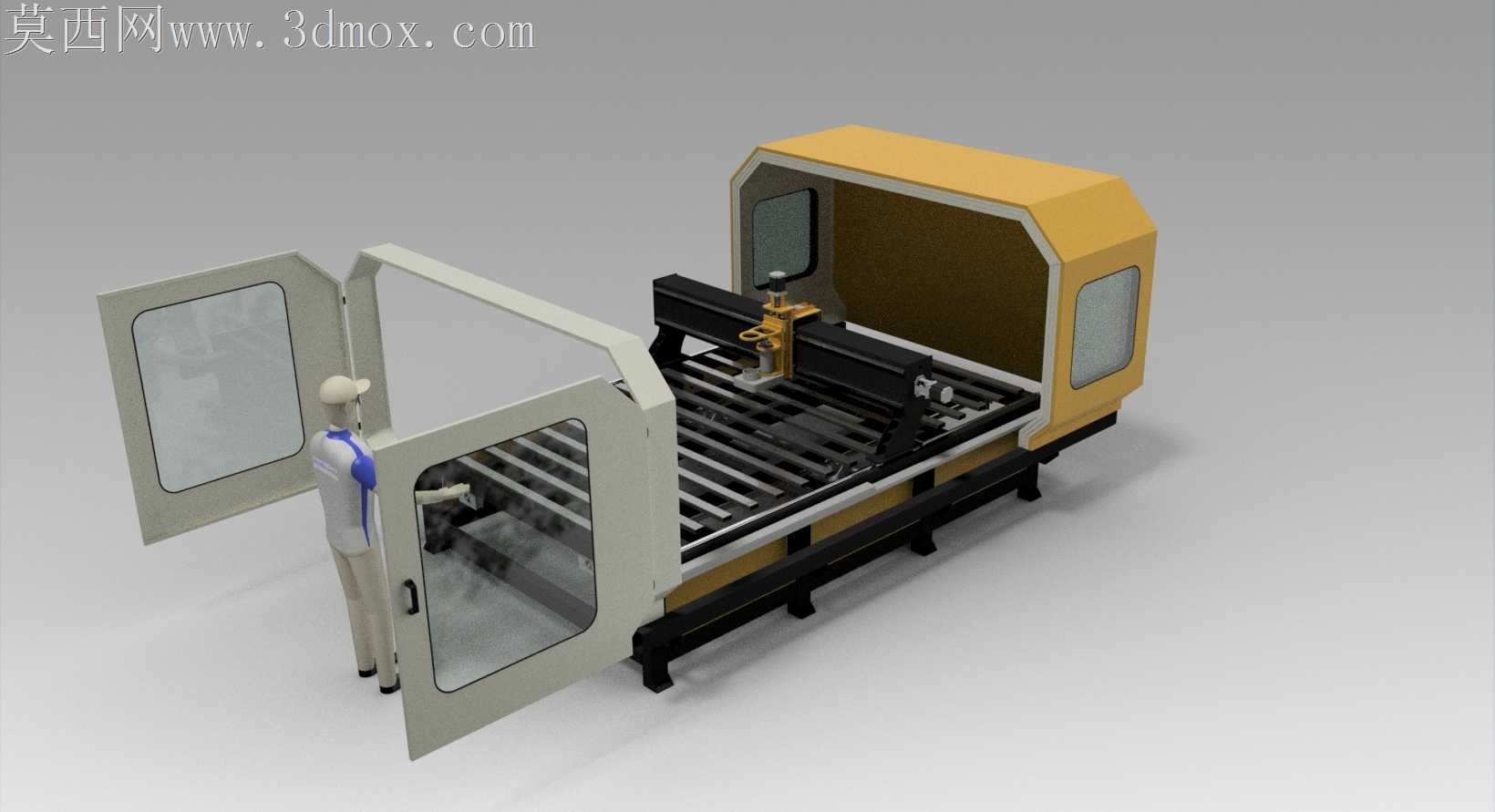

车间现场的机床外罩最容易出现的问题，莫过于拼接缝隙漏切削液、观察窗边角应力开裂、检修门开合蹭到内部拖链，这款整流罩的结构细节刚好把这些常见隐患都做了针对性处理。罩体分块采用阶梯式搭接边，不是传统的平面对接，每段拼接缝都做了向内翻的3mm挡水边，即便切削液顺着罩壳外壁流到接缝处，也会顺着挡水边回流到机床接液槽，不会渗到外部地面造成滑倒风险。观察窗的固定没有用外露的压条螺丝，而是把亚克力板嵌进罩体预压的卡槽里，内侧垫整圈三元乙丙密封胶条，外侧用隐藏式卡扣压紧，既避免了螺丝孔位藏污纳垢不好清理，也解决了长期受切削液腐蚀螺丝锈死、拆换观察窗费劲的问题。端侧的黄色彩涂段不是单纯做配色区分，那块区域刚好罩住机床的主轴传动箱，罩壳内壁贴了5mm厚的阻尼隔音棉，彩涂板的折弯弧度做了15度的斜角过渡，不会像直角折弯那样在边角处形成应力集中点，吊装运输时哪怕有轻微磕碰，也不容易出现凹坑变形。检修门的合页采用了暗藏式三维可调结构，安装时可以前后左右微调3mm的间隙，不用像普通合页那样反复扩孔对位，门体周边贴的发泡密封条在门合上时会有1.5mm的压缩量，既能挡住加工时飞出的细碎铝屑，也不会因为压缩量太大导致关门费力、长期使用后门体下垂。底部的安装座和罩体之间留了8mm的调节间隙，现场打膨胀螺栓固定机床底脚时，哪怕地面有轻微的高低差，也能通过腰型孔调整罩体位置，不会出现罩体和床身别劲、拼接处错位的问题。罩体顶部的三段式凸起不是造型装饰，每道凸起下方都对应内部的管线排布槽，凸起的加强筋结构能提升薄钣金的整体刚性，不用额外在内部焊加强方管，既减轻了罩体整体重量，也避免了焊接处防锈层破损、后期生锈掉漆的问题。操作侧的门把手位置做了内凹处理，不会突出在罩体外部，工人推着工件周转车经过时，不会被突出的把手刮到工作服或者磕碰工件，细节处贴合车间实际走动的操作动线。
