便携式木工切割动力总成结构设计

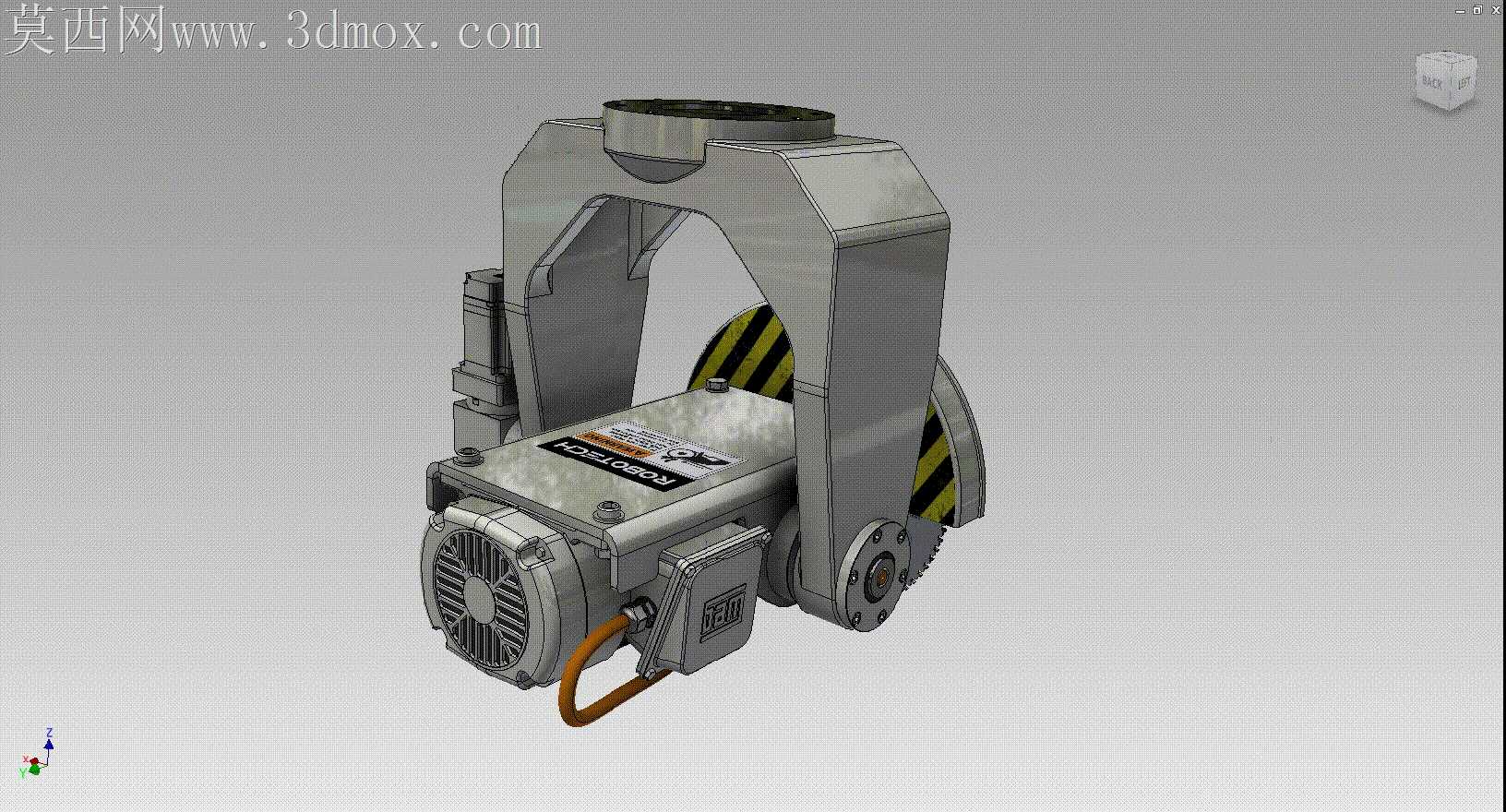

现场木工作业里，手持切割设备最容易出问题的位置，永远是动力输出端与锯片夹持结构的连接部位——常规直连结构在高频冲击载荷下，心轴根部容易出现应力集中断裂，电机端盖受侧向力挤压密封失效进灰，这款锯木架的结构设计刚好针对这些加工与使用痛点做了针对性优化。从加工适配角度看，U型支撑臂的圆弧过渡没有做等半径处理，靠近电机安装座的位置壁厚比外侧厚2.3mm，这个细节不是随意设计的，铣削加工时可以先完成安装面的平铣定位，再走圆弧插补加工外轮廓，不用二次装夹找正，能把支撑臂的形位公差控制在0.02mm以内，避免后续装配时出现心轴与电机输出轴不同心的问题。电机外壳的散热筋没有做通长设计，靠近接线盒的位置特意留了12mm的平直段，这个位置是现场布线时线缆弯折的高频接触区，通长散热筋的锐边很容易割破线缆绝缘层，留平直段后既不影响整体散热效率，还能给线缆固定卡扣留出安装平面，不用额外在壳体上打孔攻丝，减少了壳体的密封薄弱点。心轴与锯片夹持的法兰盘做了嵌入式止口设计，不是常规的平面压紧结构，装配时锯片的定位孔能直接卡入止口，哪怕压紧螺母的预紧力有小幅偏差，锯片也不会出现径向跳动，加工时止口的配合公差选了H7/k6的过渡配合，既能保证手动装配时能顺利推入，又不会在高速转动时出现间隙晃动。侧面的黄黑警示标识不是后期贴图，是在支撑臂的对应位置铣了浅槽，标识嵌在槽内，不会因为现场木屑冲刷、手持摩擦出现脱落，浅槽深度控制在0.3mm，不会破坏支撑臂的整体结构强度。接线部位的弯管接头做了防转卡槽，和电机壳体的安装位卡合后，哪怕现场拖拽线缆，接头也不会跟着转动拉扯内部接线，避免出现接线松脱断电的问题。散热端的风罩采用了卡扣式固定，不是常规的螺丝锁紧，日常清理散热片积灰时不用找工具，直接掰开卡扣就能取下风罩，维护效率提升不少，卡扣的卡合量做了1.2mm，不会因为设备振动出现松脱。
