Sarrus空间连杆往复运动机构装置

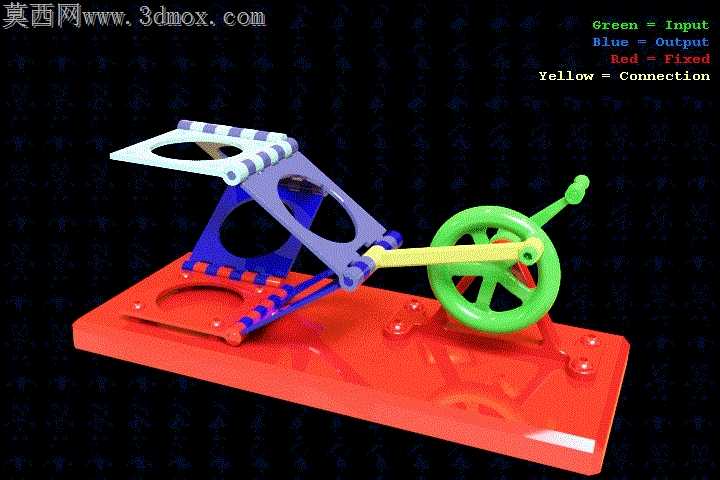

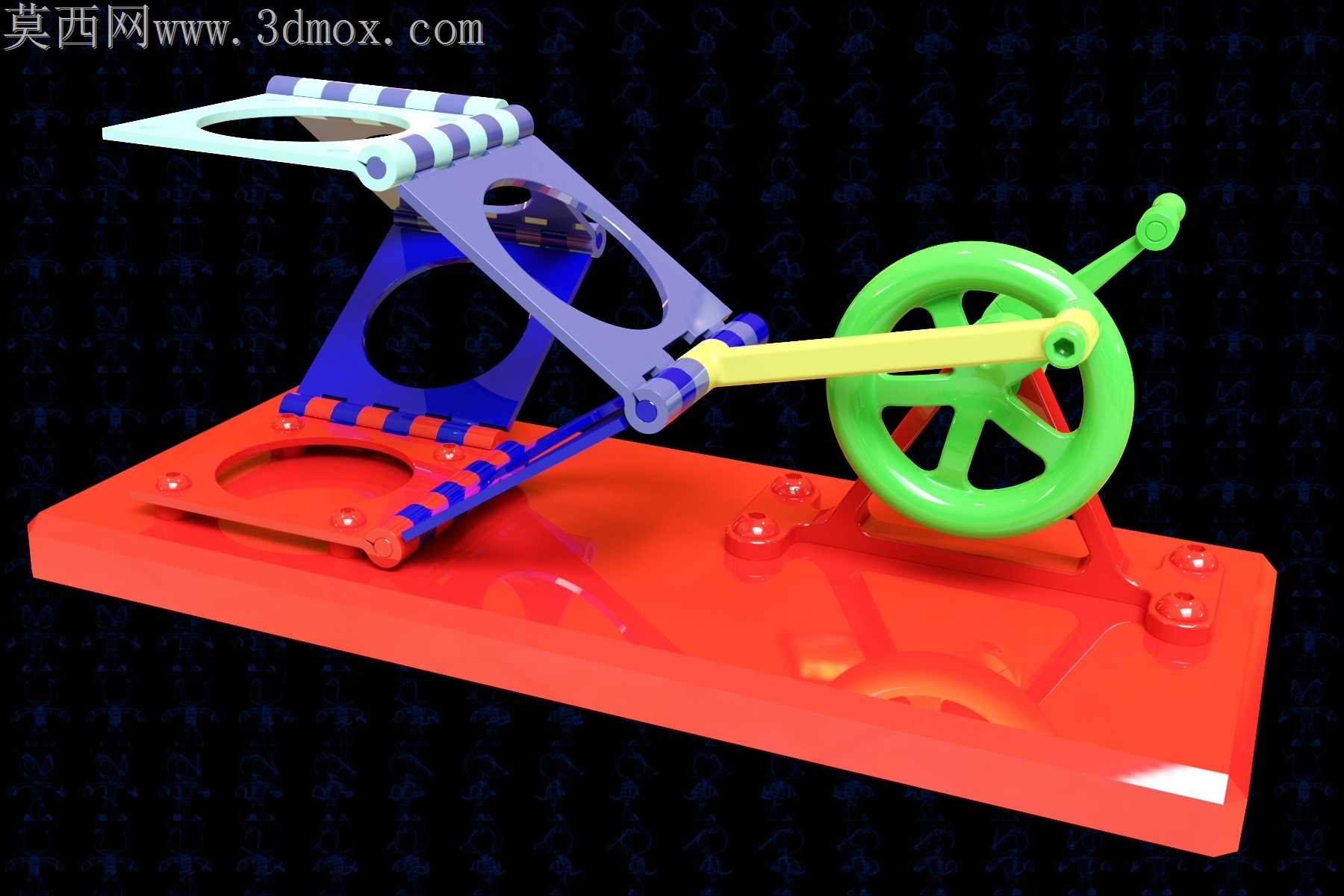

常规平面连杆机构做直线往复输出时，往往需要额外的导轨副约束侧向窜动，不仅增加了装配环节的配合面数量，导轨与滑块间的滑动摩擦还会带来长期运行的磨损间隙，直接影响往复运动的输出精度，在轻载高频的演示或实训场景下，这类冗余约束带来的卡顿问题尤为明显。这套Sarrus连锁机构恰恰利用空间六杆的运动几何特性，不需要额外添加直线导轨，仅通过两组对称布置的铰接连杆，就能将曲柄的连续旋转运动精准转化为上端平台的垂直直线往复运动，从根源上消除了滑动导轨带来的摩擦损耗与装配公差累积问题。

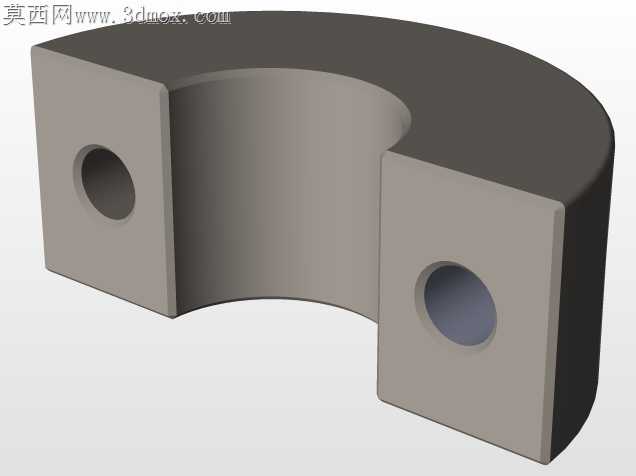

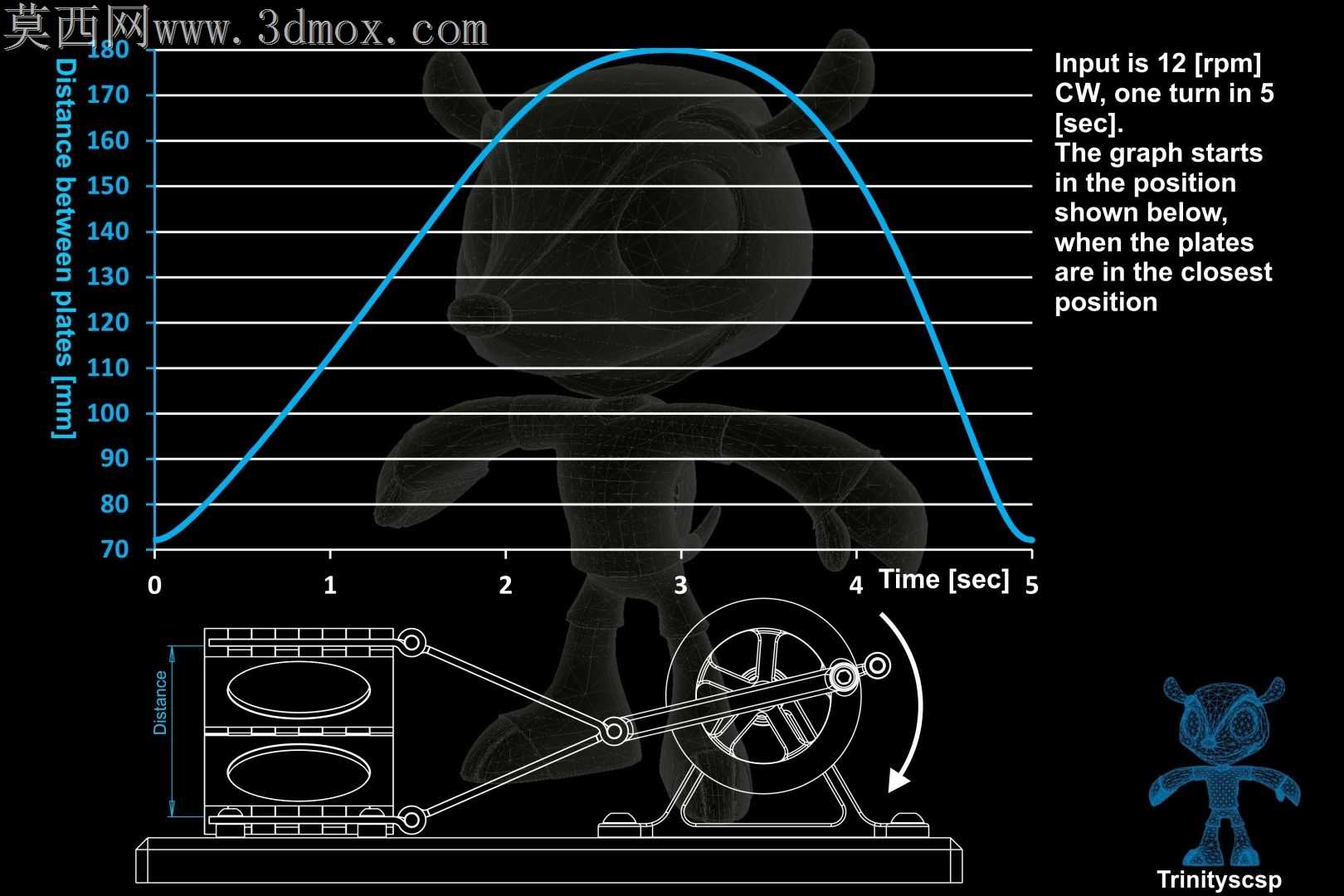

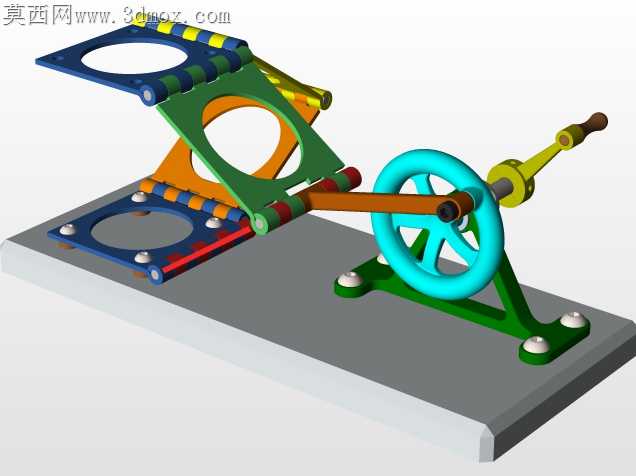

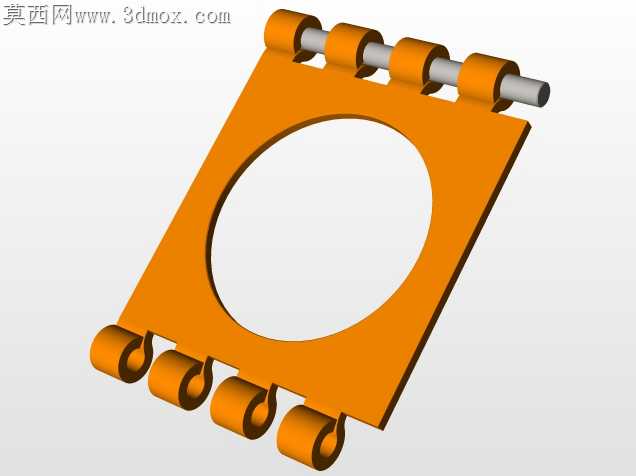

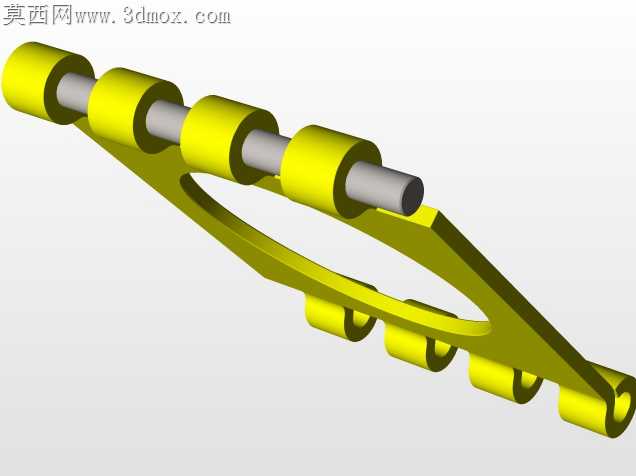

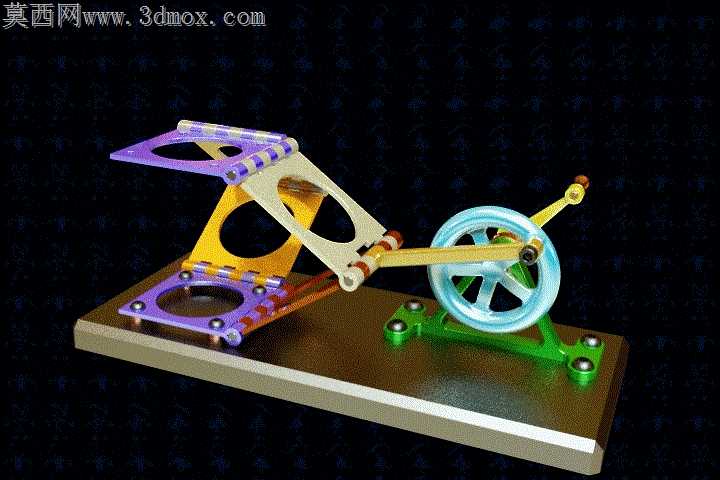

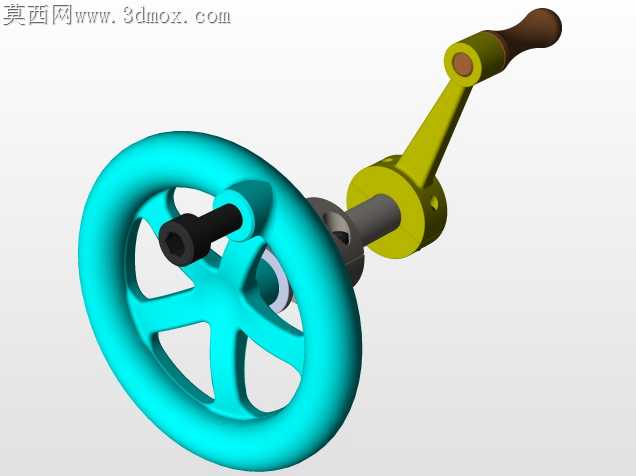

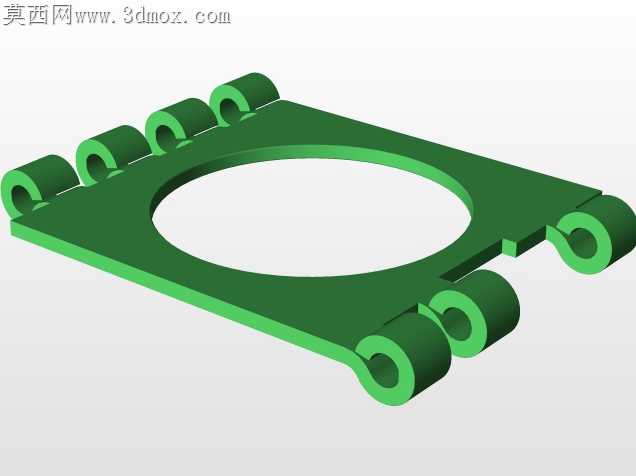

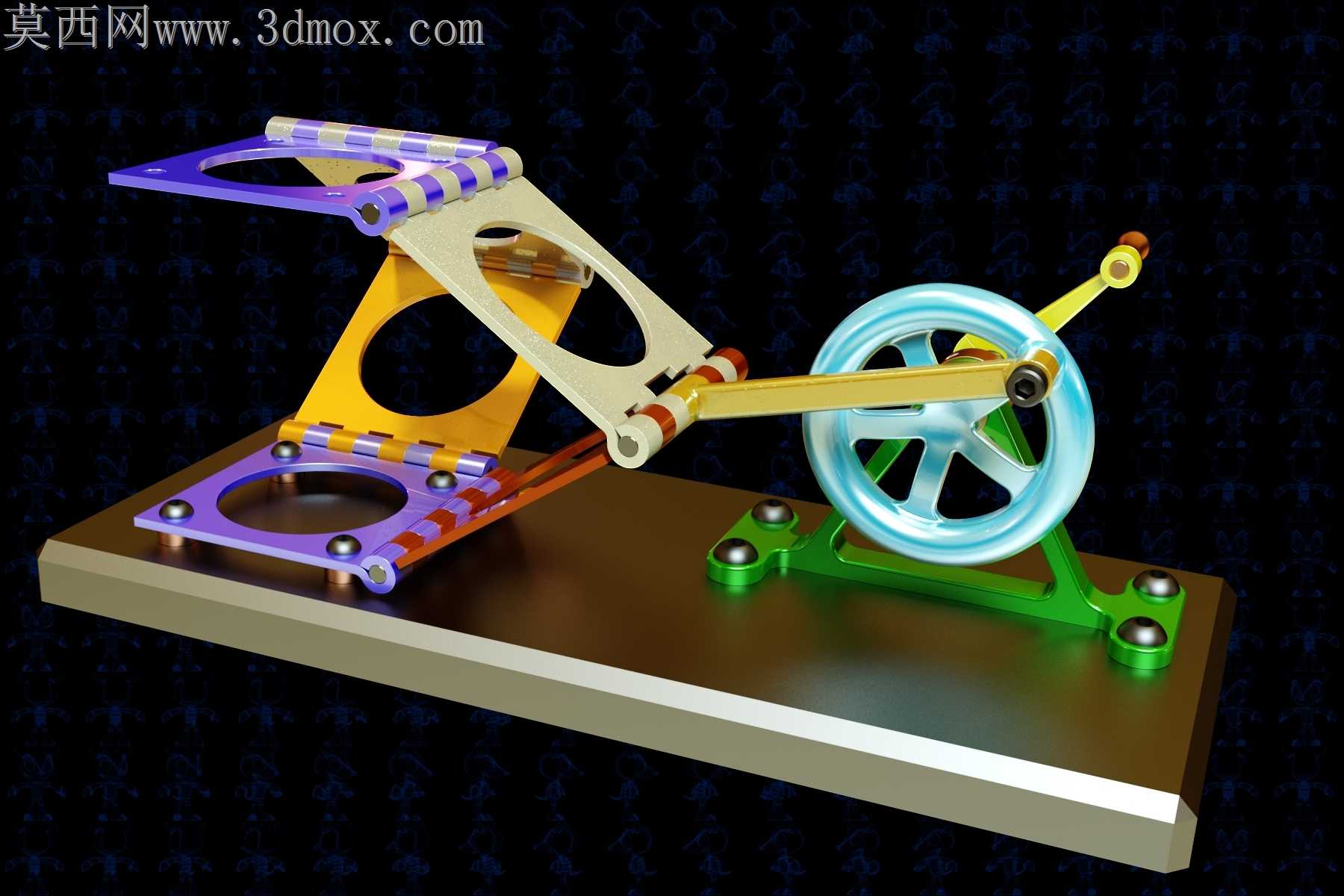

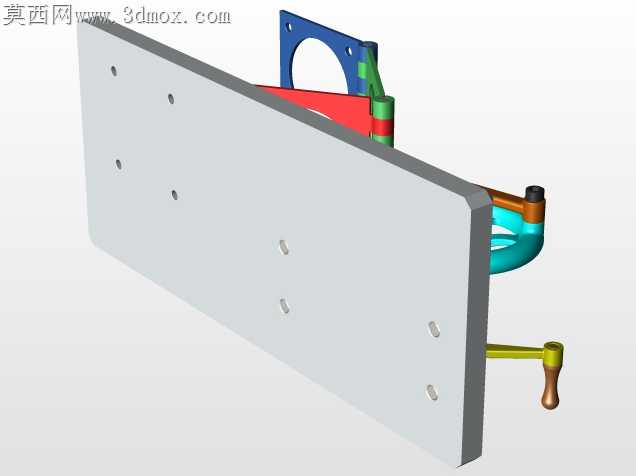

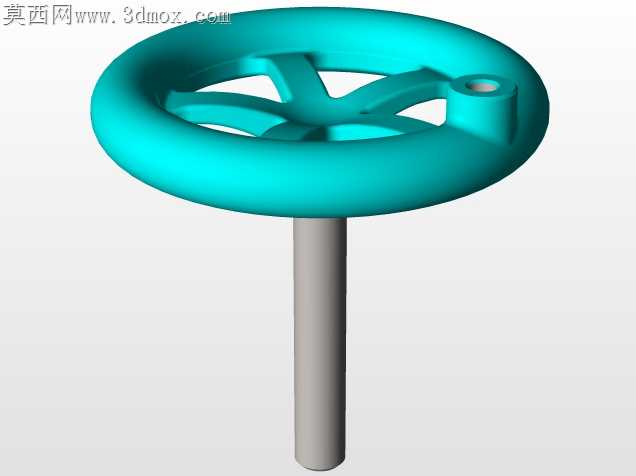

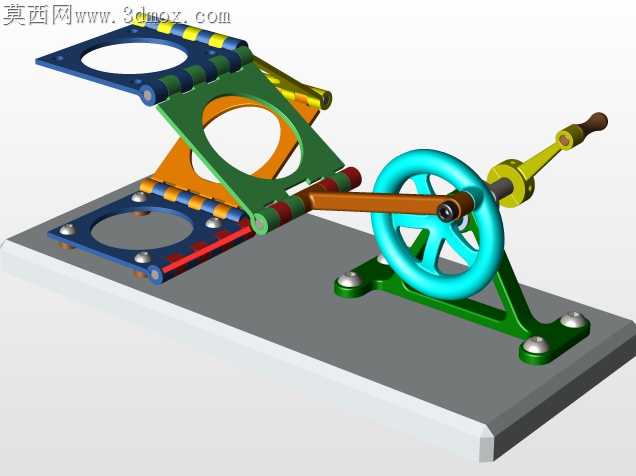

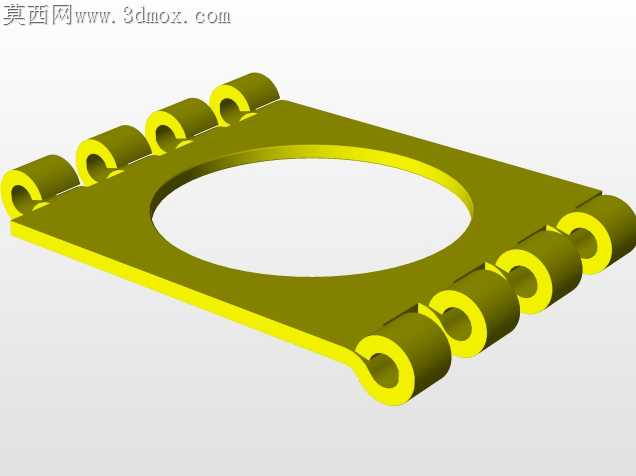

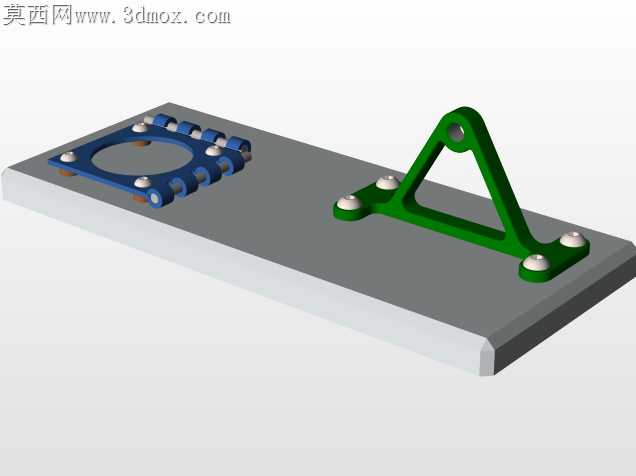

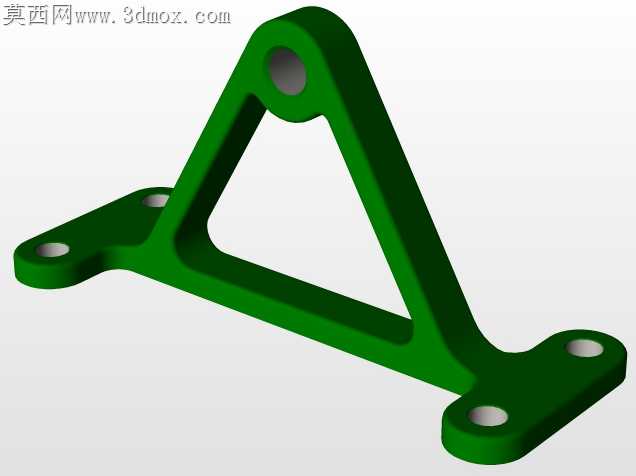

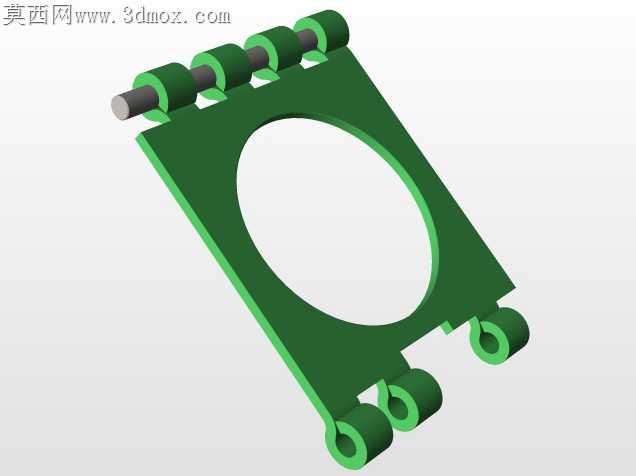

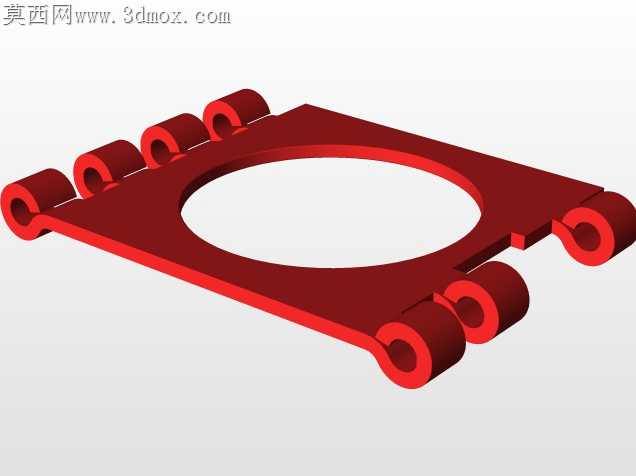

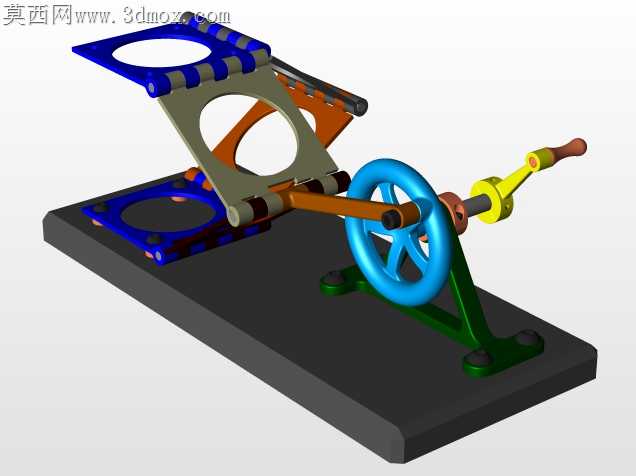

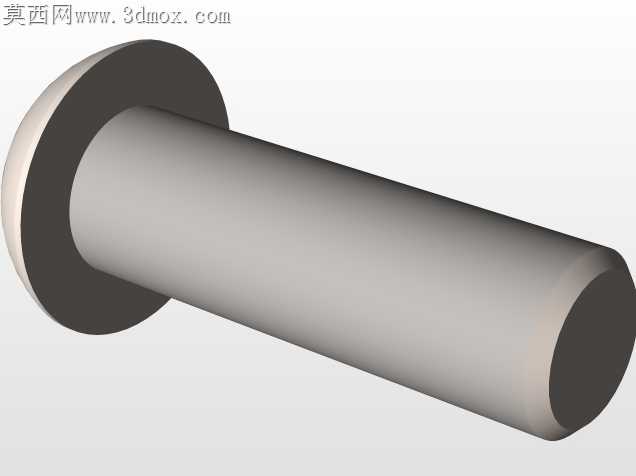

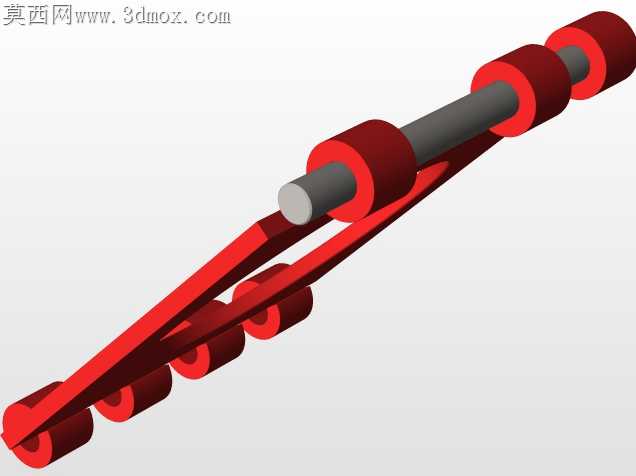

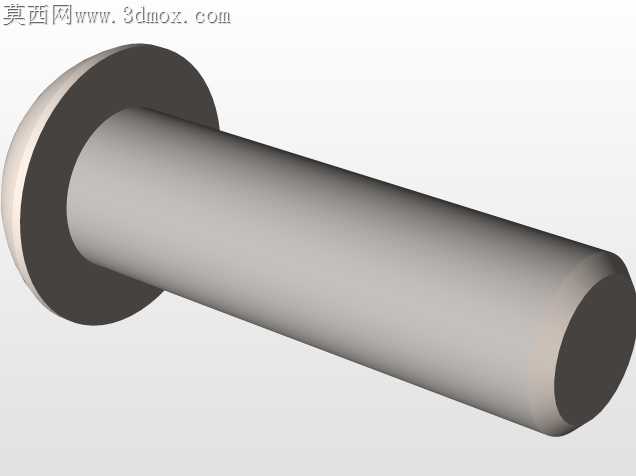

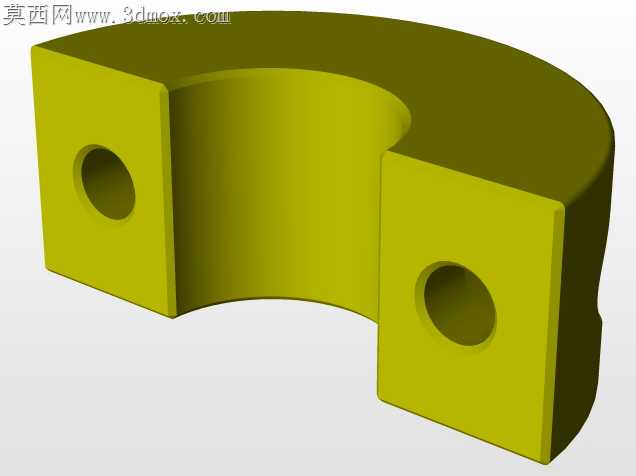

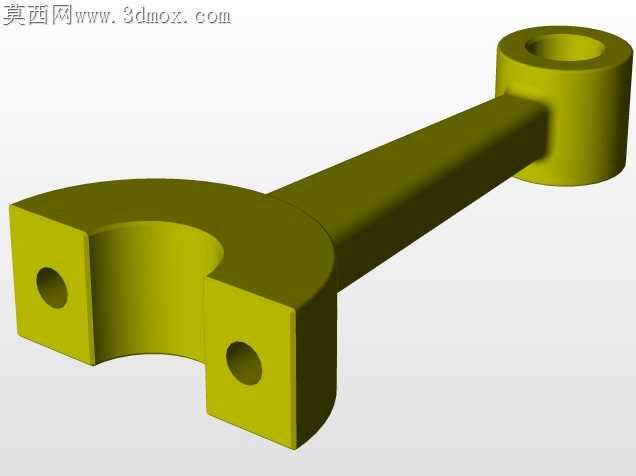

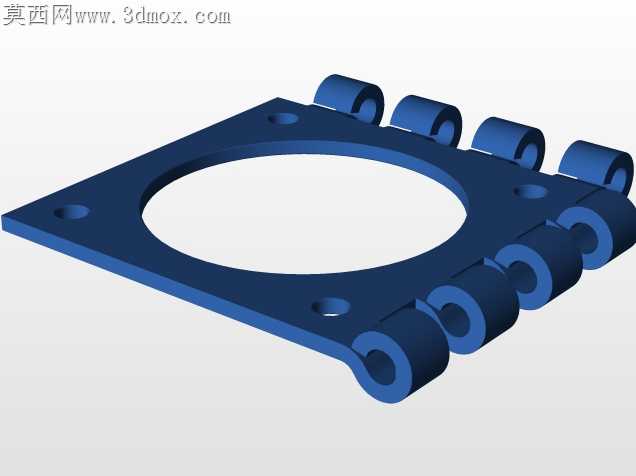

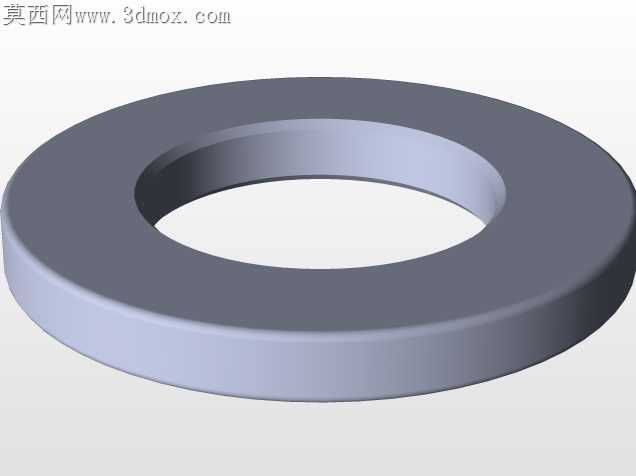

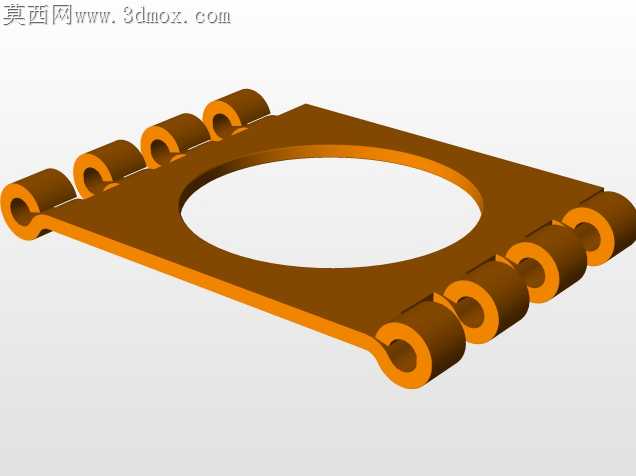

观察整套机构的铰接点设计，所有转动副都采用了同轴的销轴连接，每处连杆的铰接孔位都预留了均匀的间隙余量，避免多杆并联运动时出现过约束卡死的问题。支撑曲柄轮的绿色支架直接固定在厚重的金属基座上，基座的平面度经过精整处理，保证曲柄旋转轴线与上端平台的运动方向保持严格垂直，不会因为基座倾斜导致连杆运动时出现别劲现象。上端的紫色平台与两组交叉布置的浅色、橙色连杆铰接，两组连杆分别在两个垂直的平面内做摆动，运动轨迹的交集刚好是一条垂直于基座平面的直线，完全不需要额外的导向元件就能实现稳定的直线往复输出。

手动拨动轮盘时能感受到，整套机构的传动阻力非常小，没有多余的摩擦卡顿点，连杆的长度配比经过反复调校，曲柄旋转整周的过程中，上端平台的行程全程无死点，运动过程平顺无冲击。彩色的阳极氧化表面处理不仅区分了不同功能的构件，也让运动过程中各杆件的动作轨迹更易观察，铰接处的销轴端部做了圆弧收边处理，没有突出的锐边，在教学演示场景下能避免剐蹭风险。和常见的曲柄滑块机构相比，这套Sarrus连锁没有滑块与导轨的配合面，不需要定期加注润滑脂维护，长期运行也不会因为磨损出现运动精度下降的问题，构件全部采用板状镂空设计，在保证结构刚度的前提下尽可能减轻了运动件的重量，降低了曲柄驱动时的惯性负载，哪怕用很小的力拨动轮盘，也能带动上端平台完成完整的往复行程。
