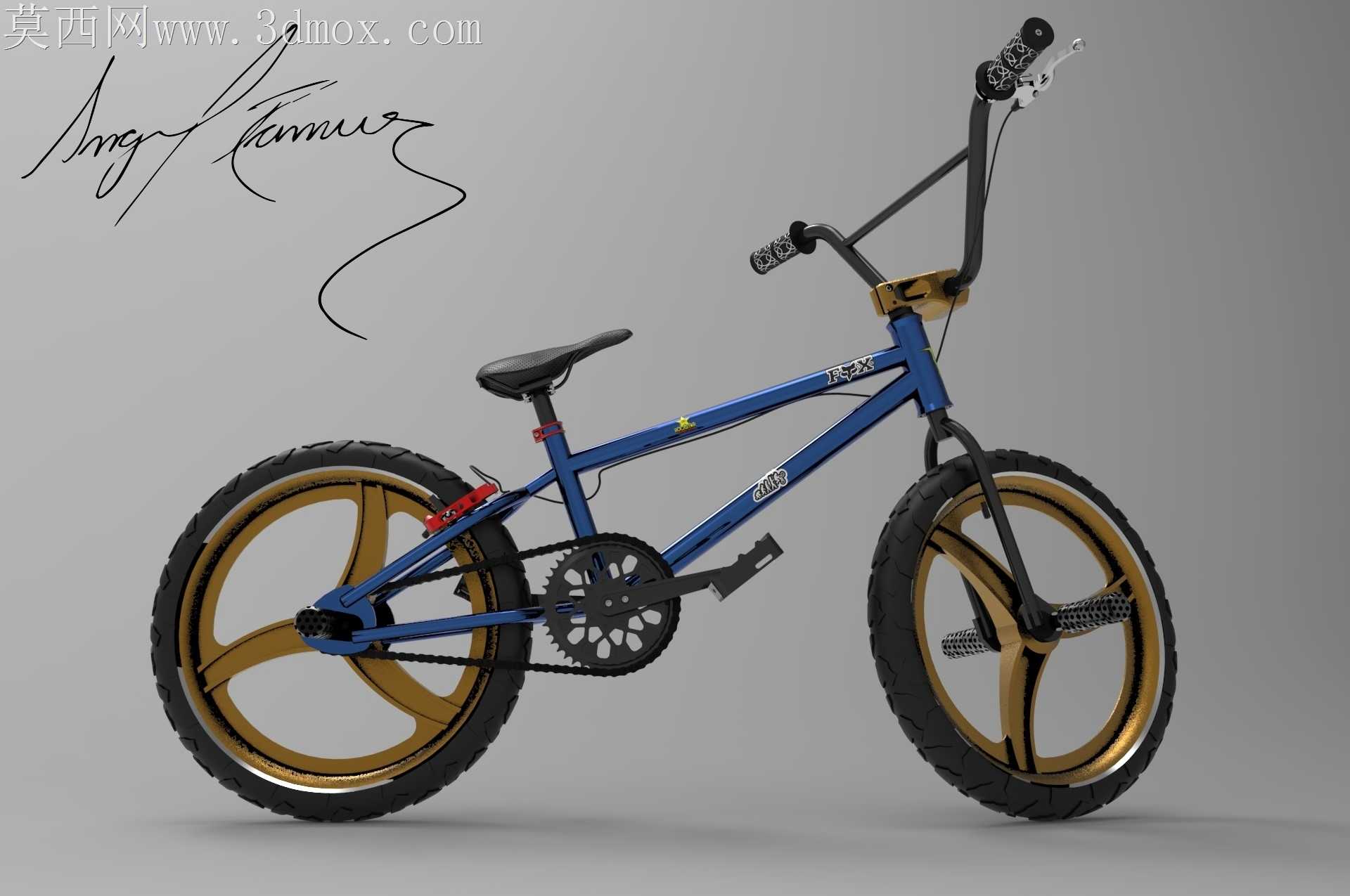

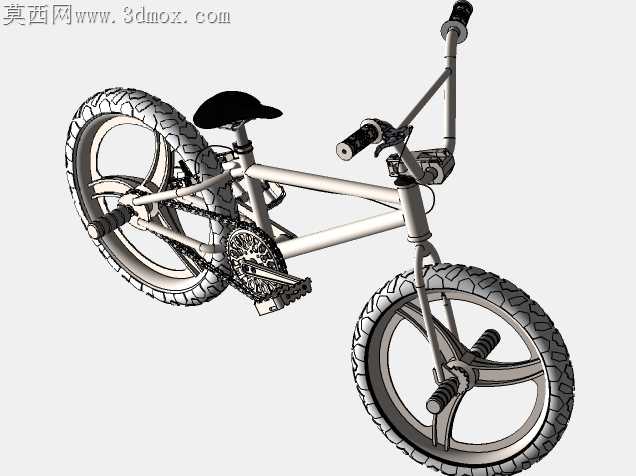

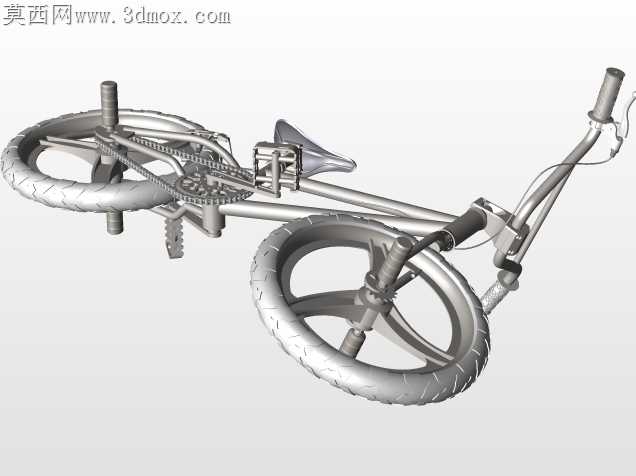

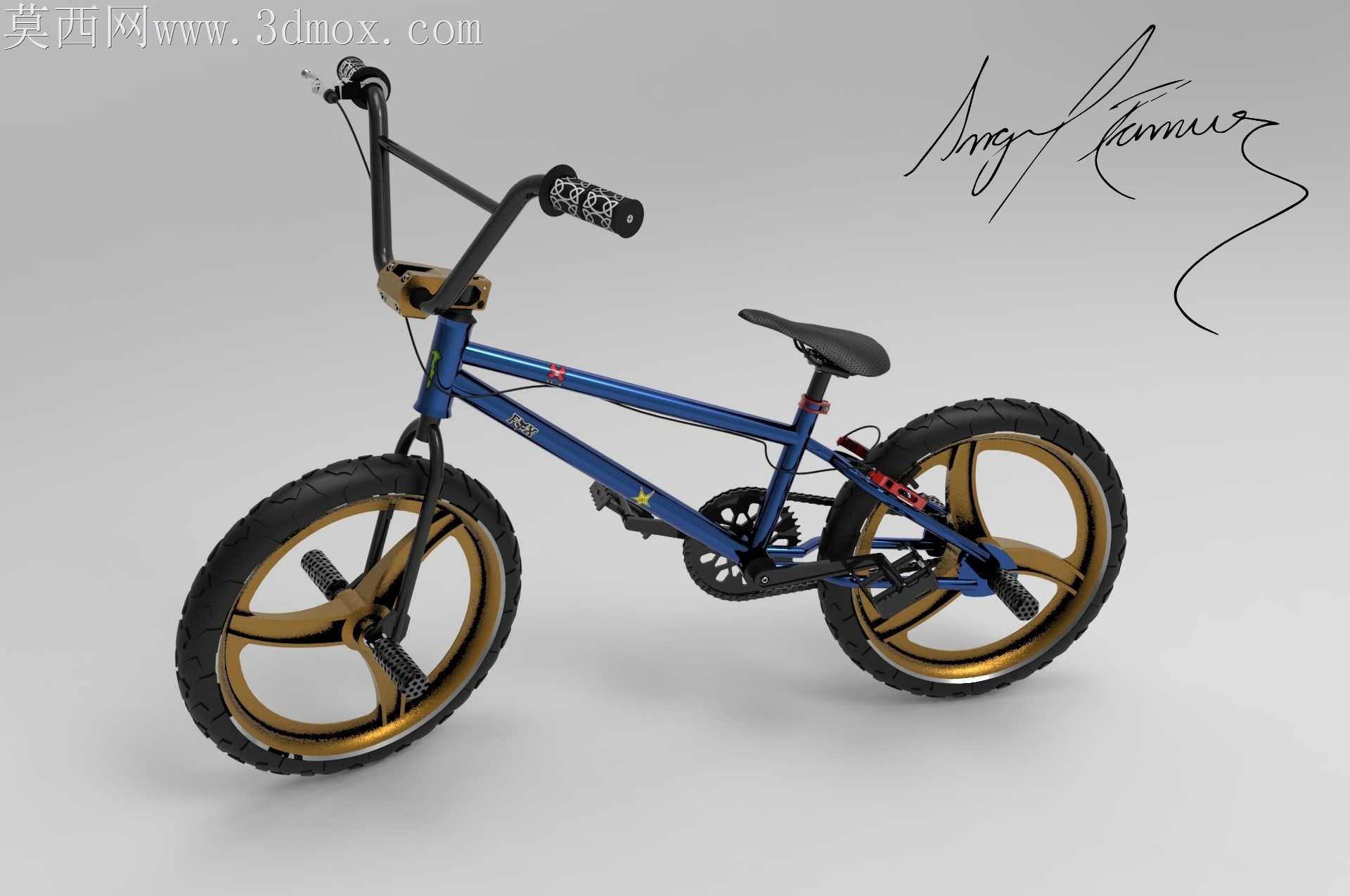

定制款特技小轮车整车结构设计方案

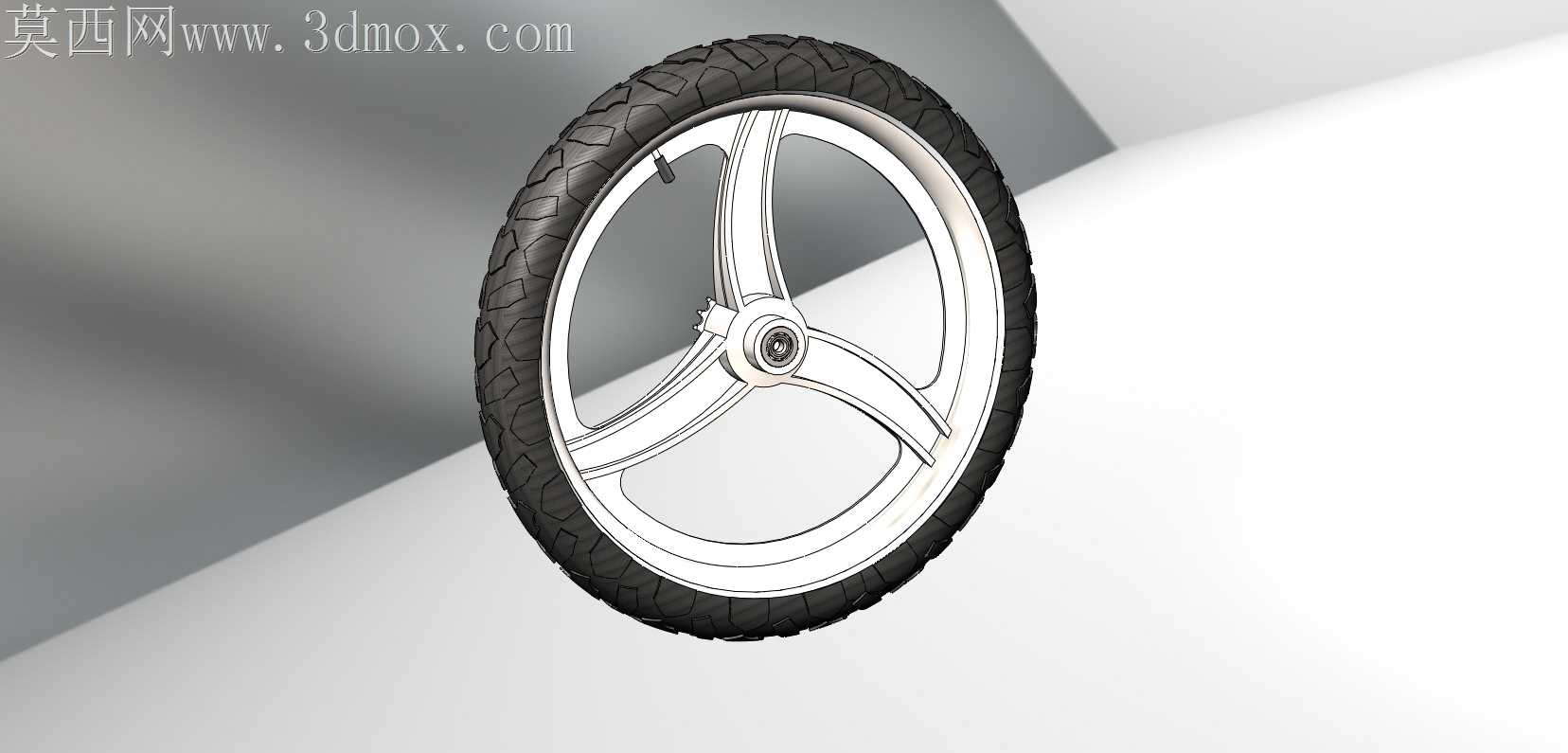

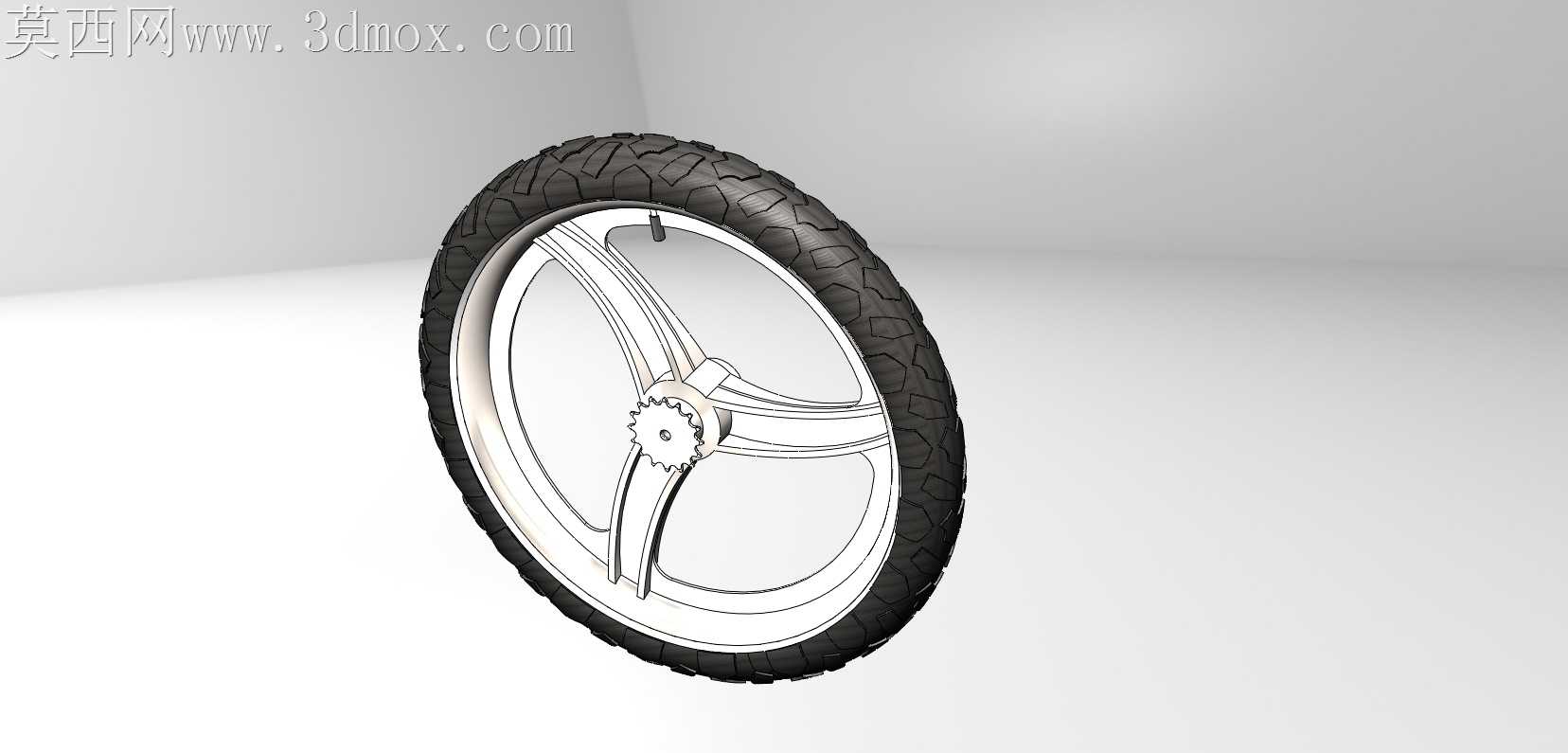

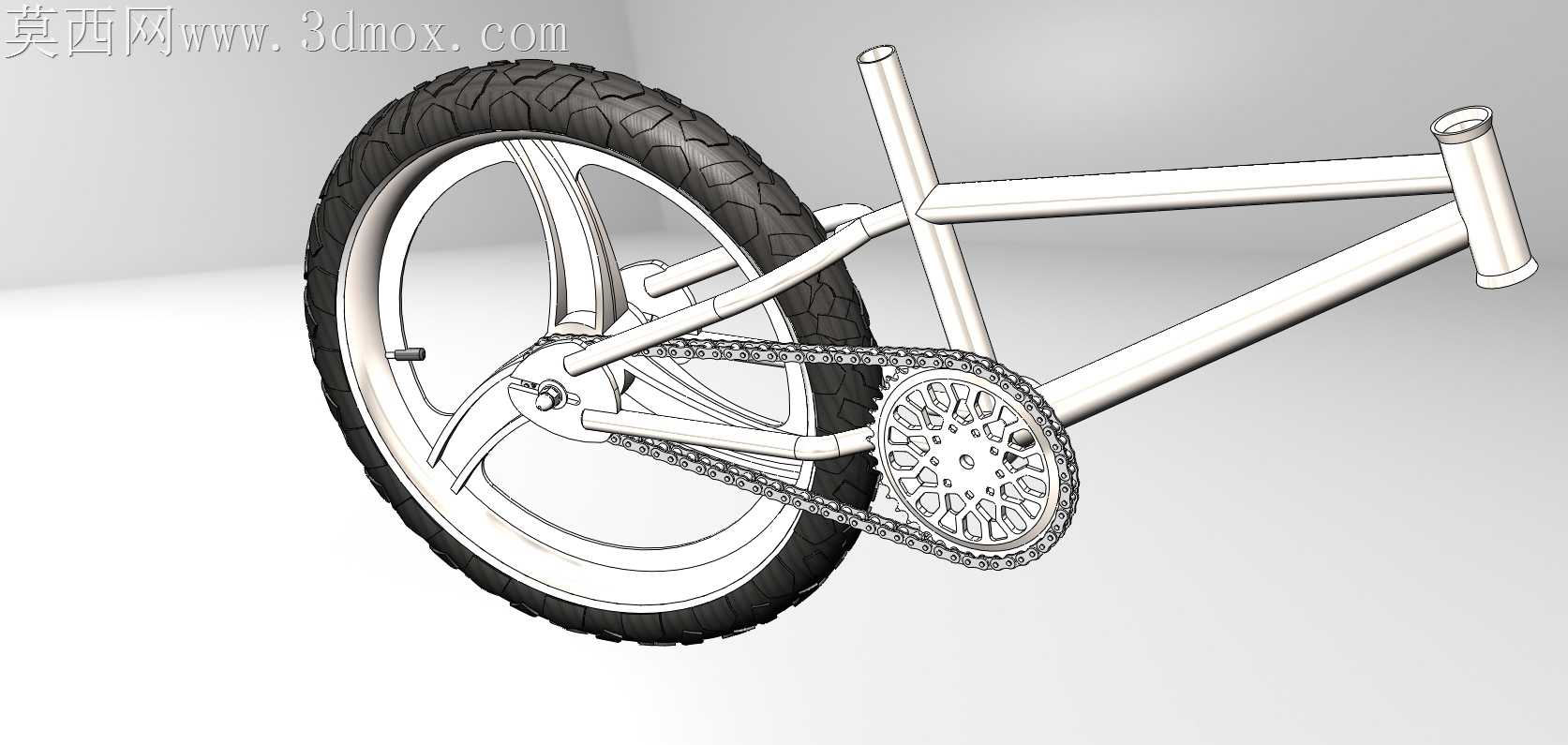

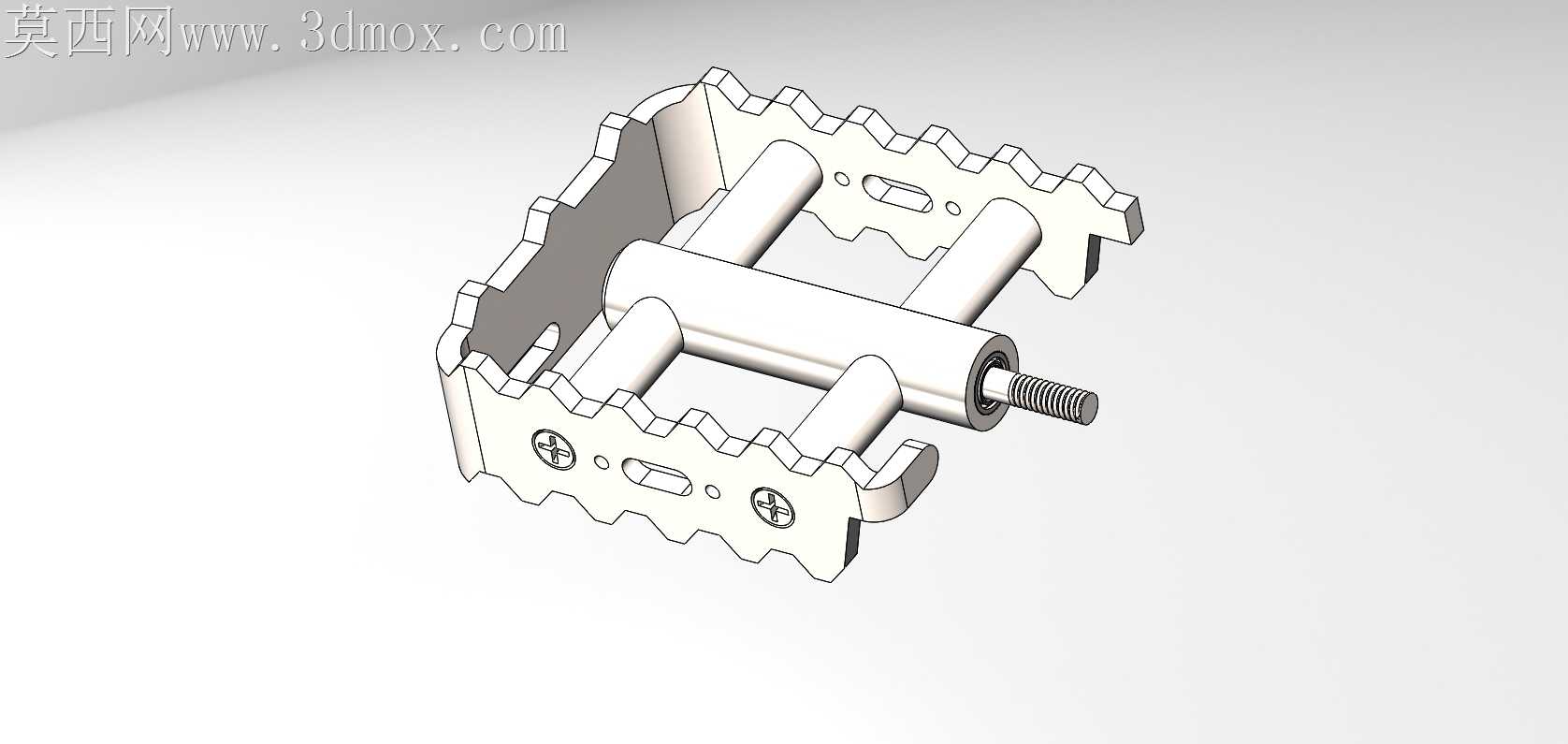

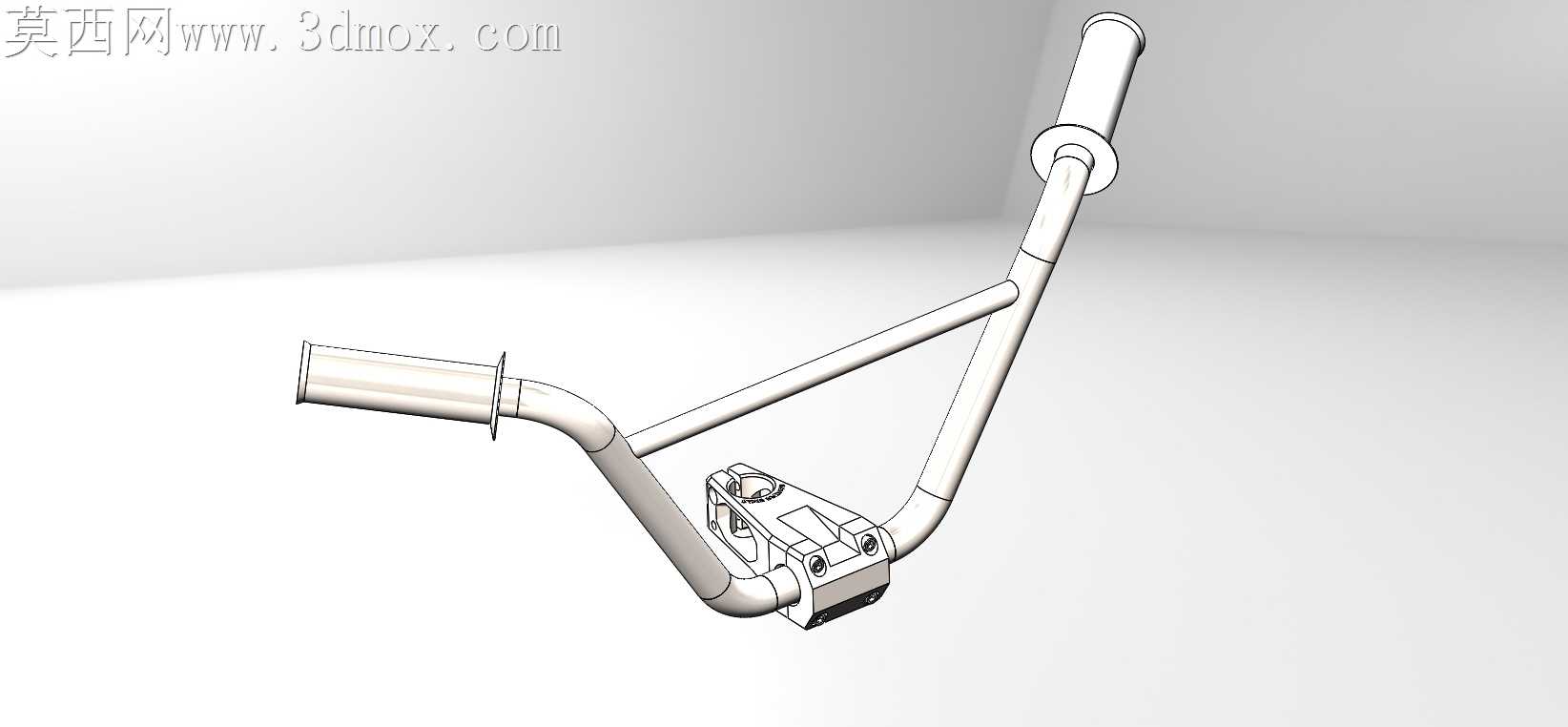

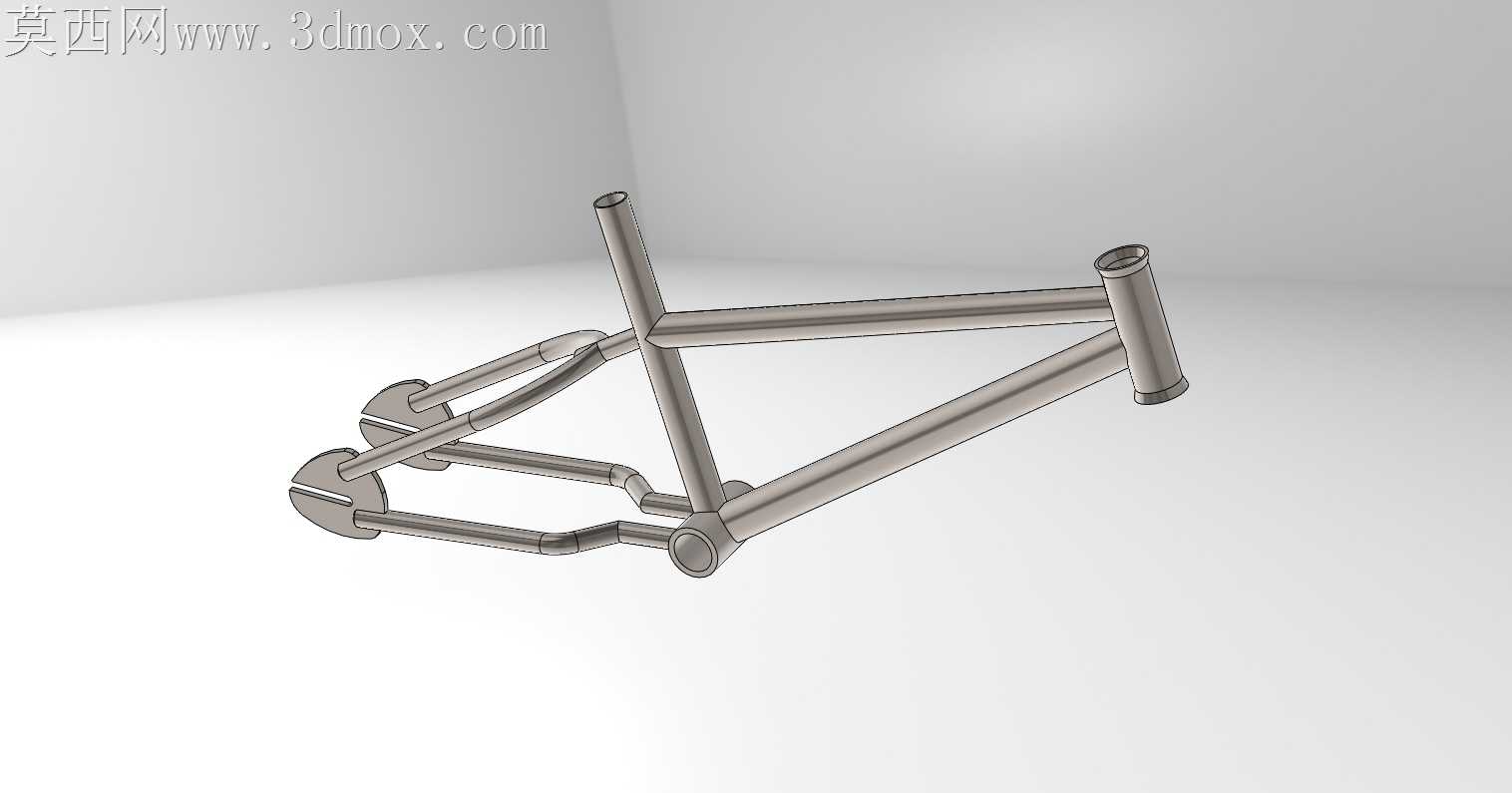

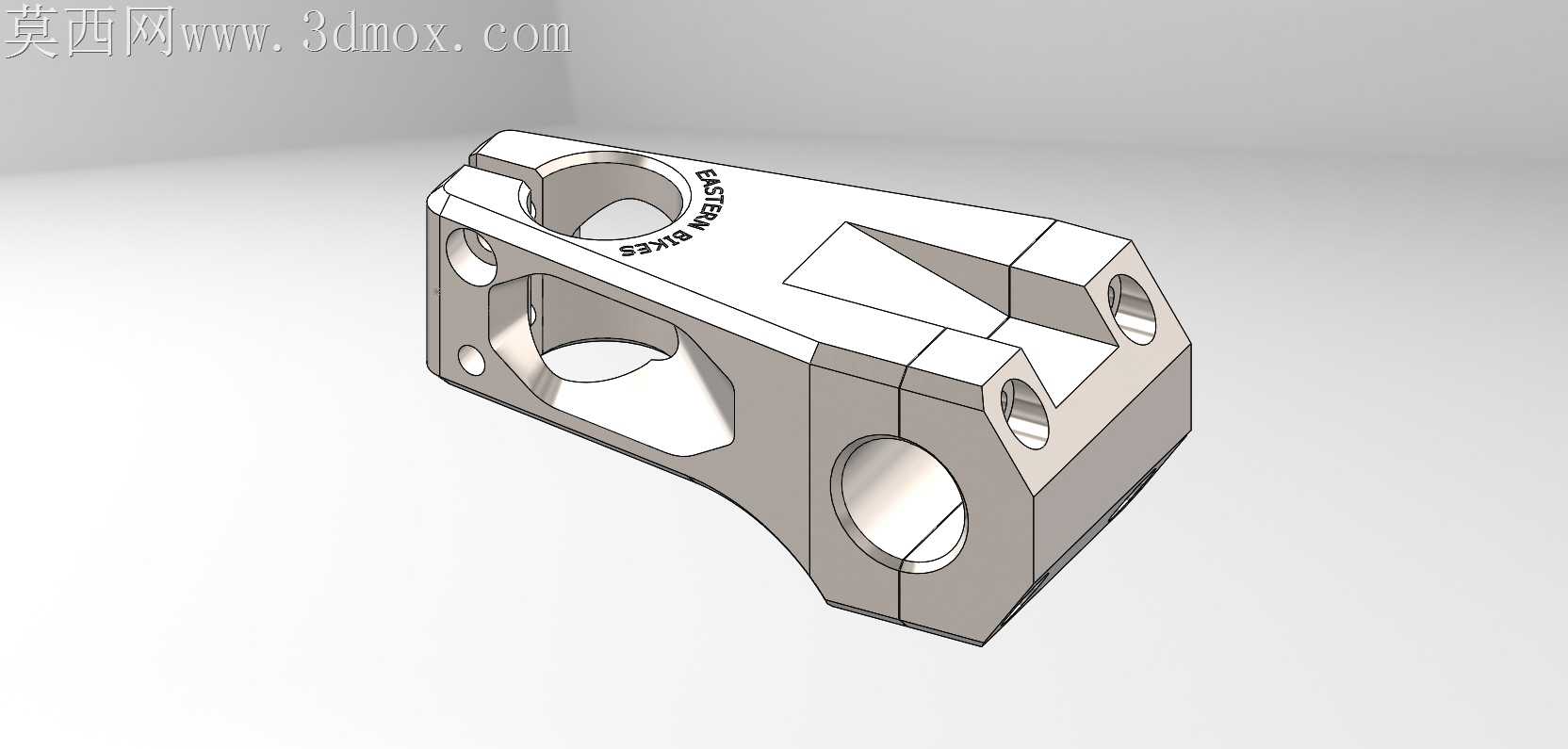

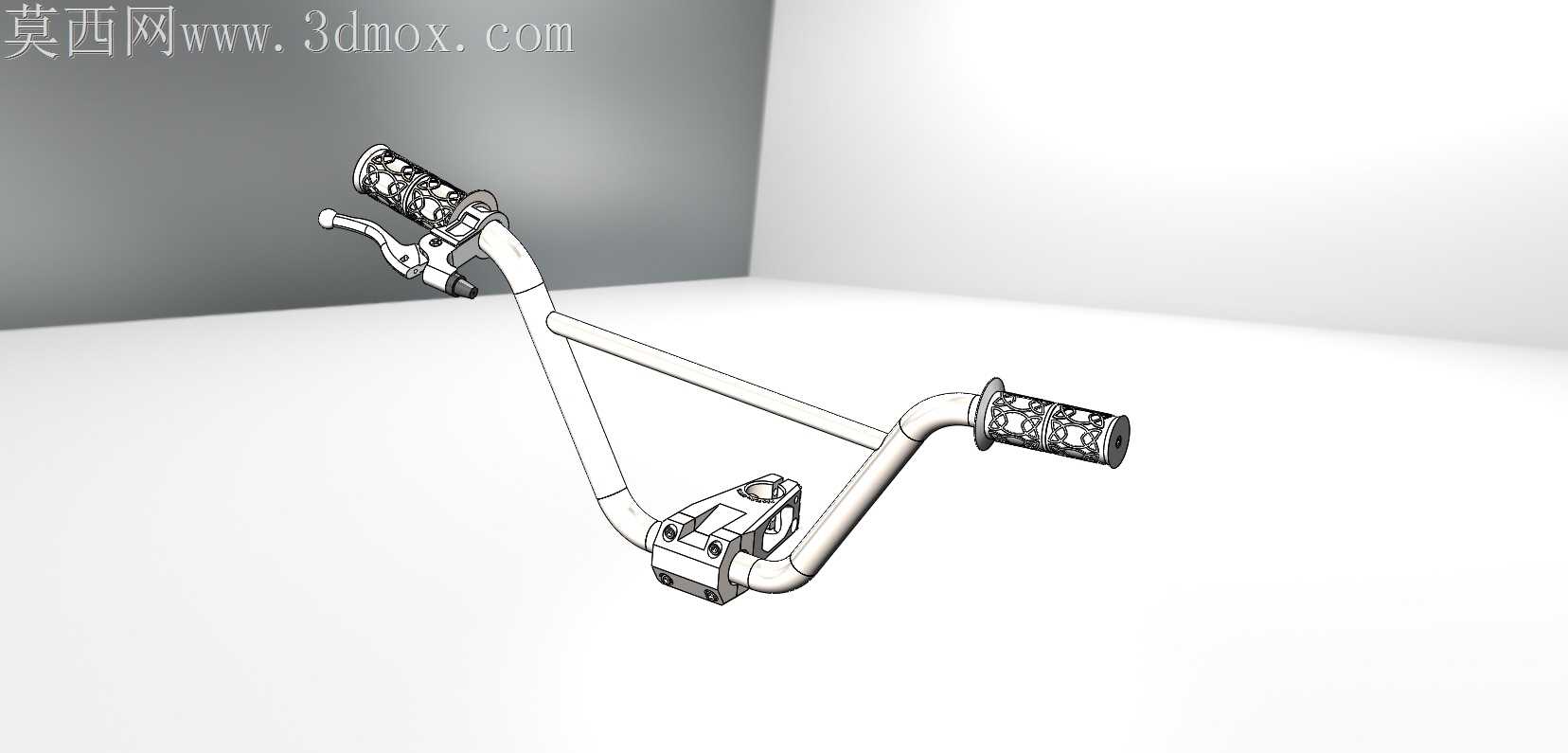

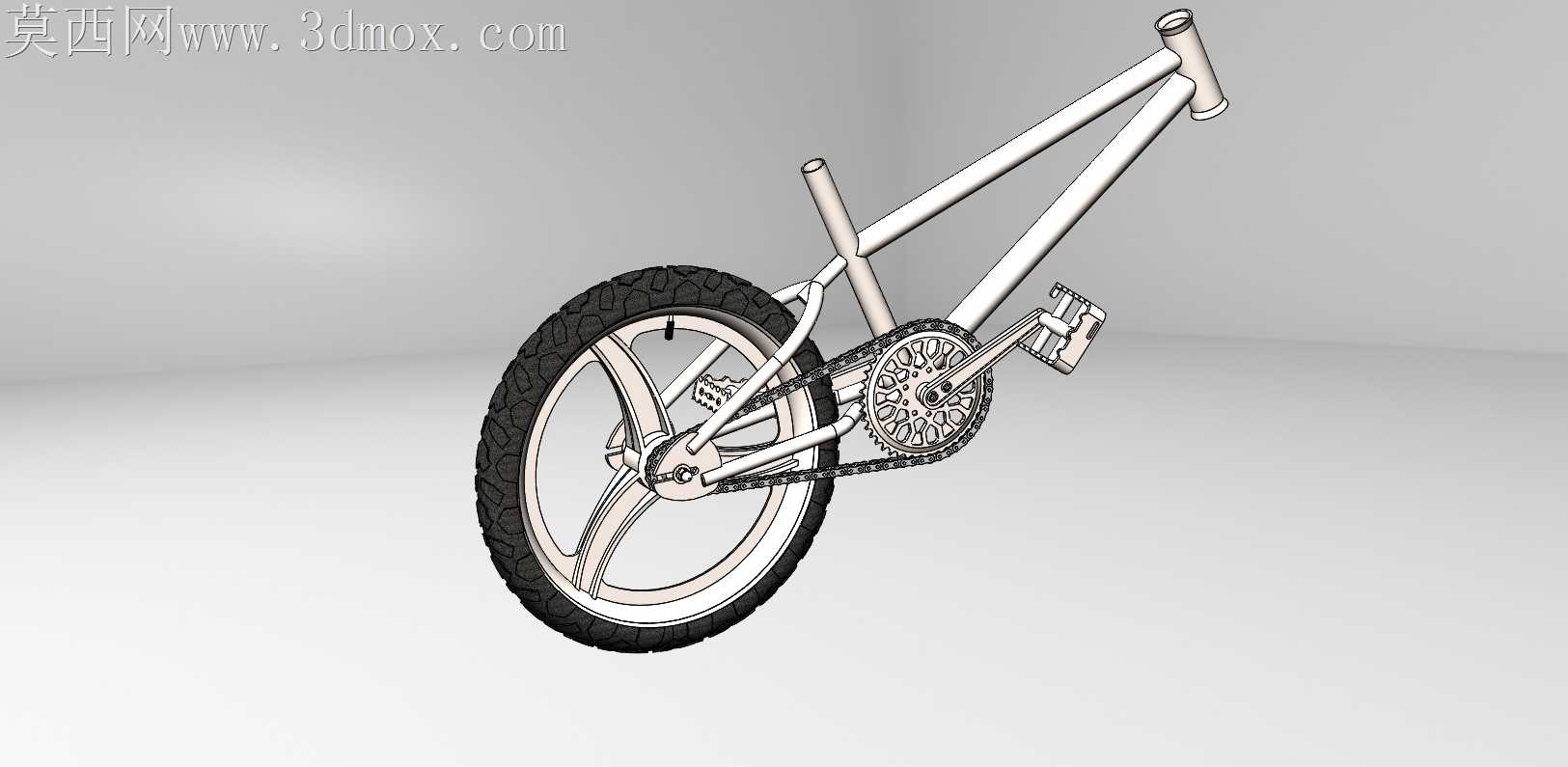

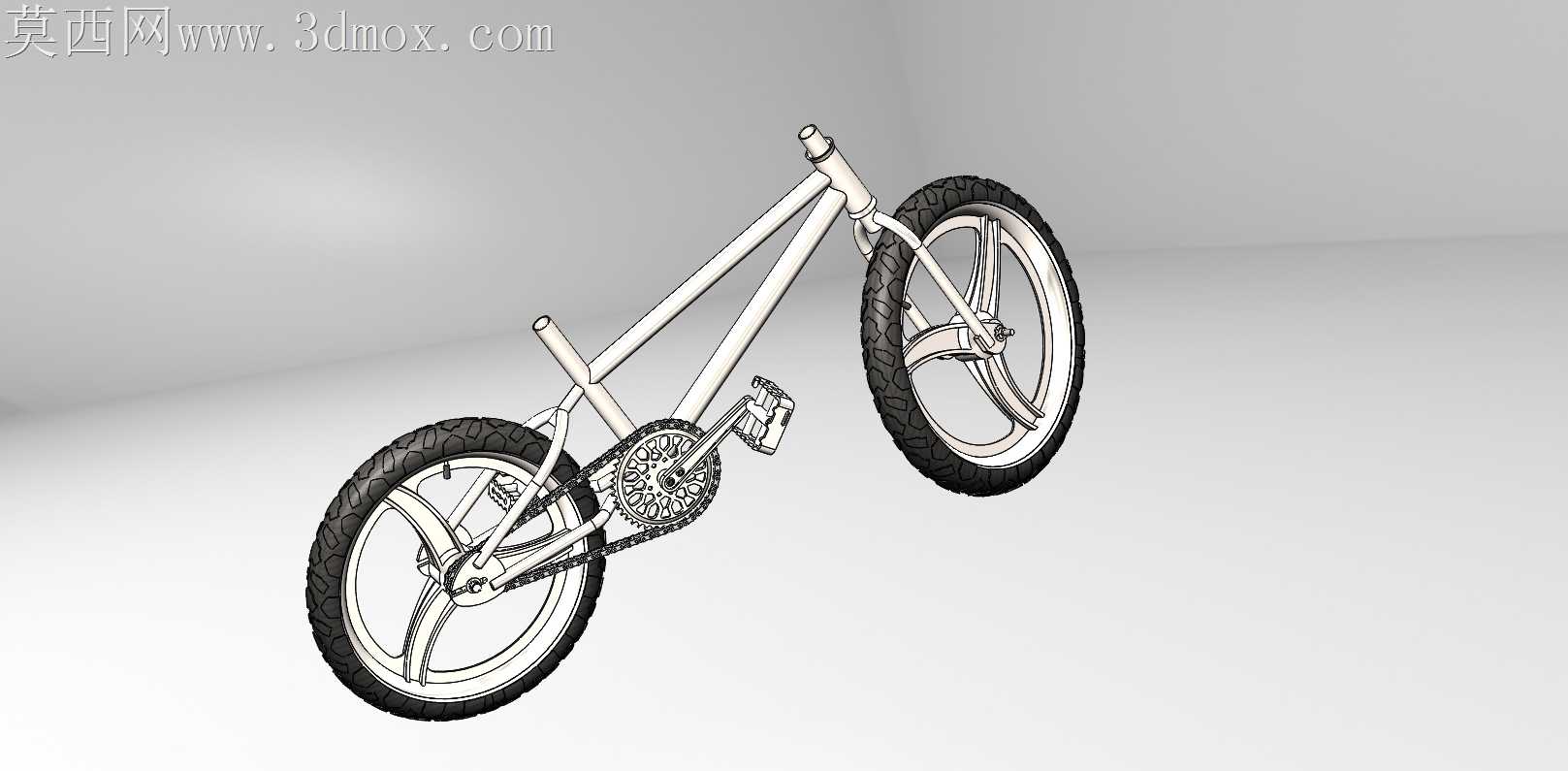

街式特技骑行中最容易被忽略的失效点，是轮组辐条孔与花鼓耳片的交变应力集中——常规市售BMX在完成180度转把接后轮滑的动作时，轮组侧向受力瞬间突破静态载荷3倍，原厂一体三刀轮的辐条根部往往在累计200小时特技动作后出现微裂纹，这版结构优化直接把三刀轮的支撑筋截面从等厚矩形改成渐变椭圆，靠近花鼓端厚度收窄1.2mm，靠近轮圈端加宽2mm，既抵消侧向冲击的应力波传导，又不会额外增加轮组转动惯量。车架下管与头管的焊接区域特意做了圆弧过渡的加厚衬片，没有沿用市售车型的直切焊接边，毕竟海豚跳动作落地时，头管承受的纵向冲击力会顺着下管直接传导到中轴位置，直切焊缝的应力集中系数是圆弧过渡的2.7倍，衬片厚度控制在1.8mm，刚好在不增加整车重量的前提下把焊缝疲劳寿命提升4倍以上。车把与把立的锁紧结构放弃了传统的单螺栓顶紧方案，改成双螺栓错位锁紧，两个锁紧螺栓的中心距拉开12mm，锁紧时的压紧力分布更均匀，转把动作中不会出现把立打滑移位的隐患，把横的握把区域特意做了0.8mm深度的滚花纹理，不用额外加装防滑把套也能保证戴手套操作时的摩擦力，同时减少把套老化松脱的维护成本。曲柄与中轴的配合公差选了H7/k6的过渡配合，没有用间隙配合方便拆装，毕竟特技动作中曲柄受到的瞬时扭矩能达到180N·m，间隙配合在反复冲击下很快会出现配合面旷量，过渡配合加厌氧胶固持的方案，既能保证装配精度，又能避免长期使用后的曲柄松动。脚踏的销轴做了法兰边强化，常规脚踏销轴在脚位侧滑碰擦障碍物时容易弯曲变形，法兰边能把碰擦的冲击力分散到脚踏本体上，销轴表面做了渗碳处理，表面硬度达到HRC55，芯部保留足够韧性，不会出现硬度过高一碰就断的问题。整车的走线全部走车架下管的内置走线槽，没有外露的线管，做杆上动作时不会出现线管勾挂衣物或者障碍物的情况，走线槽的内壁做了0.5mm的圆角处理，避免线管长期摩擦被磨破外层。座垫的支撑弓改成了一体式铬钼钢弯弓，放弃了分体式的钢制支撑，座垫角度可以在正负15度范围内无级调节，满足不同特技动作的骑乘姿态需求，座弓与座管的锁紧夹块做了防滑齿纹，大落差落地时座垫不会出现下翻移位的情况。
