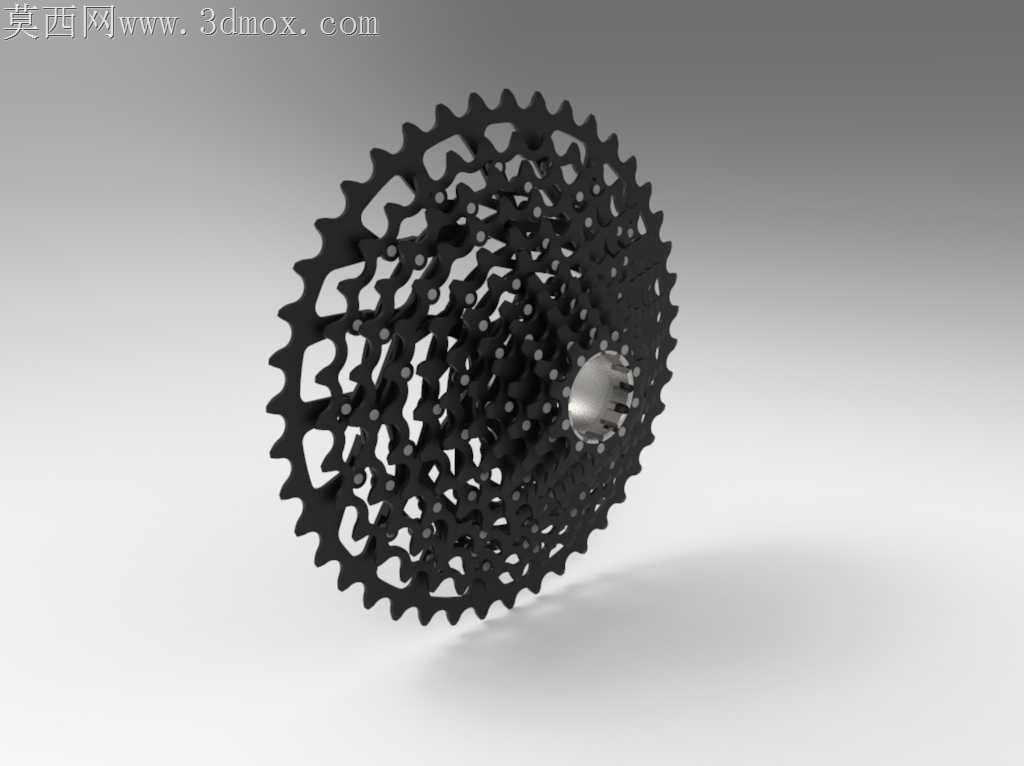

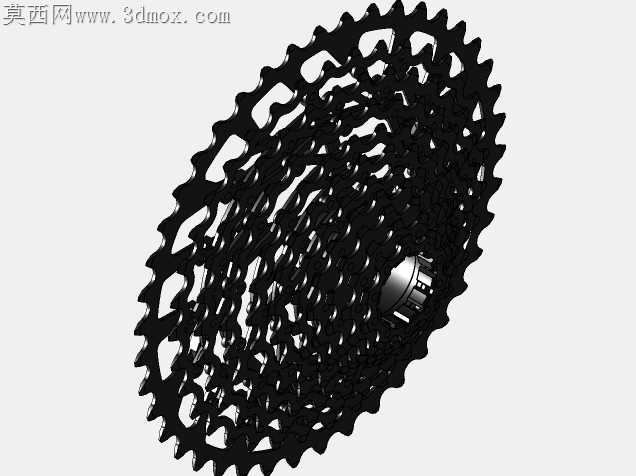

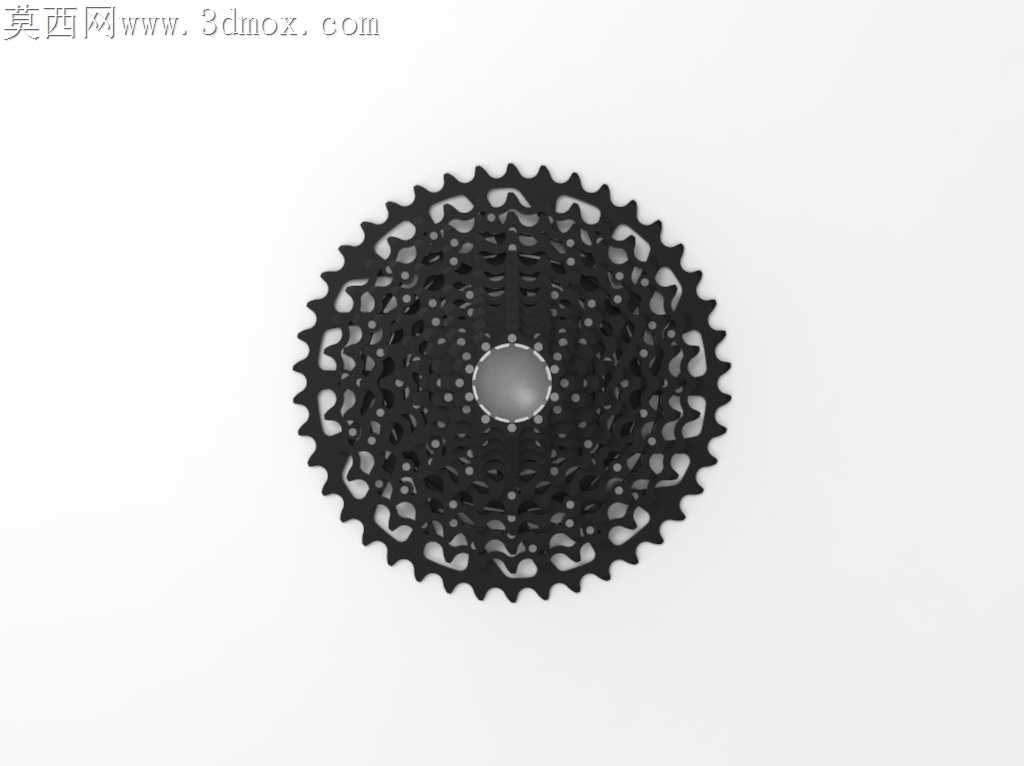

SRAM山地自行车10-42T全针盒式飞轮结构

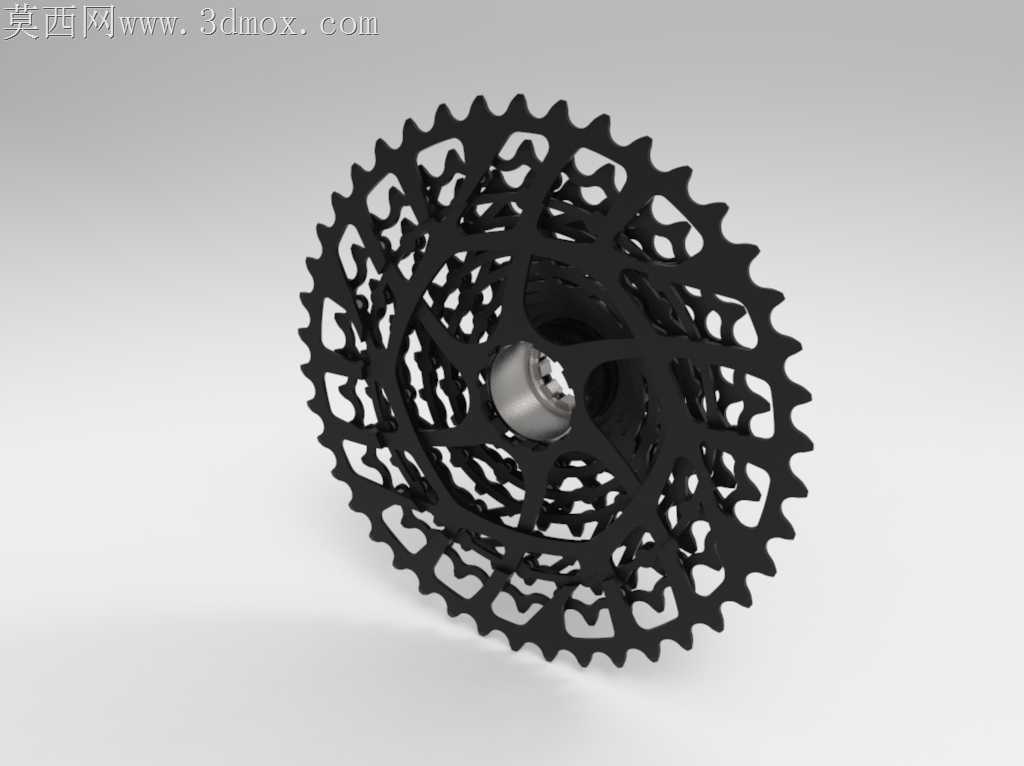

山地车飞轮在越野颠簸、大扭矩踩踏的工况下，最容易出现的失效点从来不是齿形崩裂，而是多层片体铆接位置的应力集中，以及大齿片在极限变速时的形变蹭链。这款适配XD塔基的10-42T飞轮，在结构优化上完全避开了传统多层钢片堆叠的冗余重量问题，最外侧大齿片采用了镂空辐条式的支撑结构，每一处镂空的边缘都做了圆弧过渡，没有直角应力死角，踩踏时大齿片承受的扭矩能顺着辐条状支撑均匀传导到中心花键位置，不会在片体根部出现应力断裂。齿片之间的间距控制是这类宽范围飞轮的核心矛盾，间距过大会导致变速时链条跳齿卡顿，间距过小又会在沾附泥沙后出现链片卡滞，这款飞轮的相邻齿片高度差做了0.2mm的阶梯式偏移，每一片齿的入链倒角都顺着链条偏转角度做了斜切，哪怕是前盘在最小盘、后飞在最大齿的极端交叉链况下，链条也不会蹭到相邻齿片的侧壁。中心花键和XD塔基的配合位置做了微凸的定位环，安装时不需要反复调整间隙，卡入塔基后锁环拧紧就能自动对齐同轴度，不会出现传统飞轮安装偏摆导致的高速踩踏跳动。多层齿片的铆接点没有采用传统的等距圆周排布，而是顺着每片齿的受力方向偏移了3度，大扭矩踩踏时铆接点承受的剪切力能分散到相邻的片体支撑筋上，不会出现单颗铆钉受力过载松脱的问题。齿尖的厚度做了渐变处理，低速大齿片的齿尖更厚，能承受爬坡时的大扭矩拉扯，高速小齿片的齿尖做了薄化处理，变速时链条能更顺畅地卡入齿槽，不会出现高速换挡时的链条打滑。飞轮表面的镂空孔洞不是单纯为了减重，每一处孔洞的位置都避开了齿根的受力路径，孔洞边缘的倒角刚好能在飞轮转动时带动气流，把沾附在齿片缝隙里的泥沙甩出去，减少越野时泥沙磨损链齿的概率。中心的花键齿做了防滑的微齿结构，哪怕锁环没有拧到额定扭矩，踩踏时飞轮也不会在塔基上出现旷量咬花，后期拆卸维护时不会因为花键咬死拆不下来。
