1200公斤级轻型小拖车车架三维设计

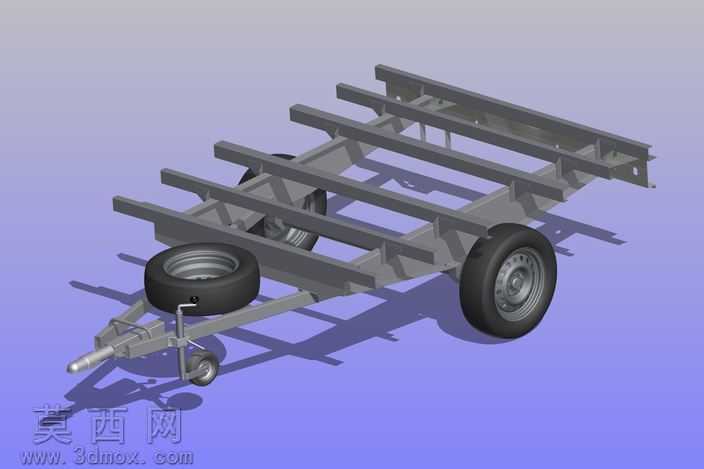

本作品为轻型小拖车承载车架的三维建模设计，整体围绕1200公斤额定承载需求开展结构规划，建模阶段严格遵循拖车实际使用的受力逻辑搭建构件体系。建模过程中首先确定车架整体长宽尺寸与牵引连接点的位置基准，以纵向主承载梁作为核心受力骨架，横向布置多根等距分布的支撑横梁，形成格栅式的承载平面，所有梁体构件均采用型钢截面参数进行建模，还原真实型材的截面厚度与圆角过渡特征，确保结构受力路径与实际生产的型钢车架保持一致。模型完整还原了车架的牵引连接结构，前端设置带转向功能的牵引连接座，配套设置小型支撑轮结构，满足拖车静止状态下的独立支撑需求，同时在车架侧部预留了备胎安装位，可固定放置备用轮胎，轮轴安装位置设置了加强支撑结构，匹配双轮组的安装定位需求，预留了轮毂、轮胎组件的装配接口，可直接完成行走机构的装配。材质渲染阶段，车架主体金属构件采用哑光深灰金属材质，还原钢制型材经防锈处理后的表面质感，轮胎组件采用黑色橡胶材质搭配金属轮毂的质感表现，金属轮毂添加细微的表面拉丝纹理与螺栓细节，备胎与行走轮的材质参数保持统一，整体渲染采用柔和的环境光搭配定向投影，清晰呈现各构件的连接关系与结构层次。设计过程中重点考量了车架的载荷分布特性，纵向主梁采用变间距的横梁布置方案，在轮轴支撑位置、牵引连接位置适当加密横梁或添加局部加强筋结构，避免应力集中导致的结构变形，所有构件的连接位置均还原了焊接贴合的细节特征，未出现结构干涉或装配错位的问题，格栅式的横梁布局既保证了上部承载平面的支撑强度，也有效控制了车架整体自重，兼顾承载能力与轻量化需求，模型可直接用于拖车结构的受力验证、装配模拟以及后续生产加工的图纸输出参考。
