18英尺平板运输拖车三维结构设计

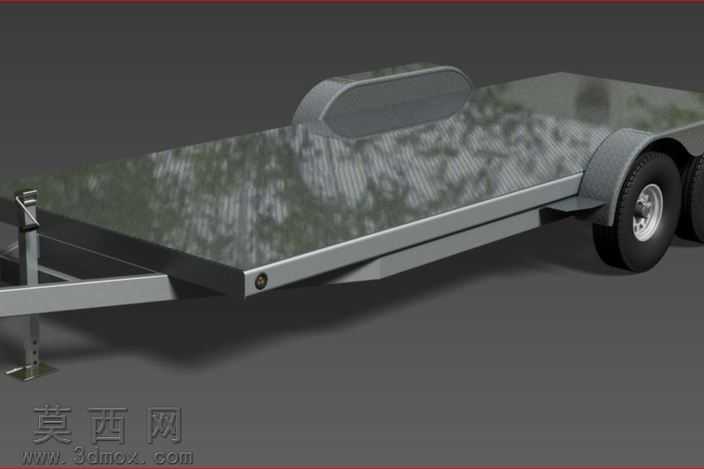

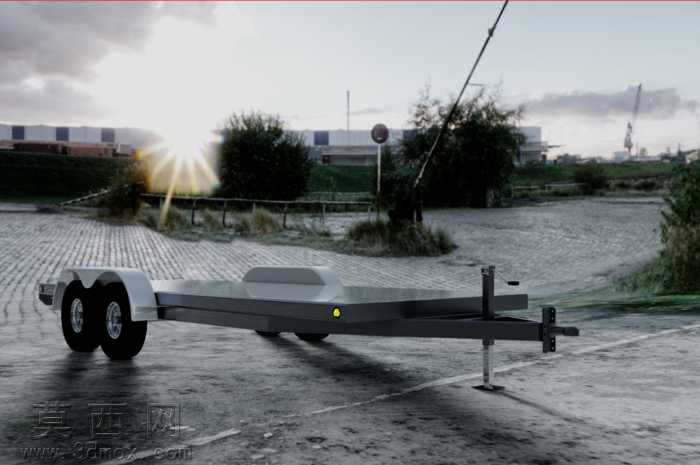

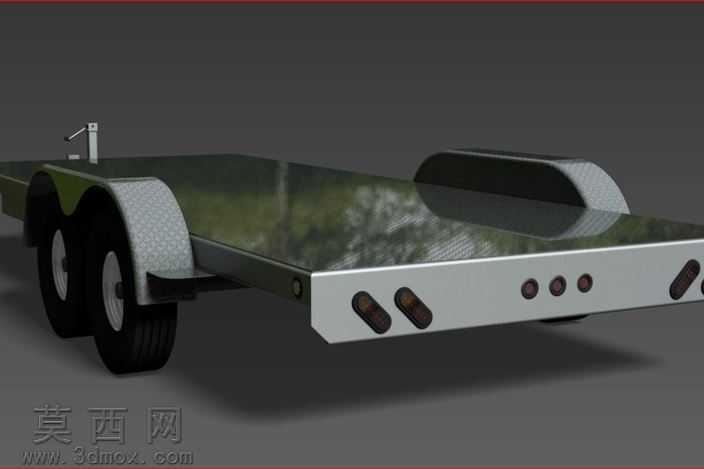

本作品为18英尺规格平板运输拖车的三维参数化建模成果，建模过程严格参照民用平板拖挂的通用设计规范，以Autodesk Inventor为核心建模工具完成全结构搭建。建模阶段首先以公制单位完成全局坐标系标定，以牵引连接端为设计原点，依次完成牵引架、主承载纵梁、横梁框架、平板承载面、轮轴安装位、挡泥板、驻车支撑腿等核心结构的特征建模：牵引架采用变截面矩形管结构特征，预留牵引销连接孔位与制动管路走线槽；主框架采用纵横梁交错的焊接式承载结构，所有梁体均通过拉伸凸台、倒角、焊缝特征还原真实加工形态，横梁间距按照18英尺平板的载荷分布要求均匀排布，保证承载面的抗弯抗扭性能；平板承载面采用花纹防滑钢板的材质特征，建模时通过表面纹理映射还原花纹板的防滑肌理，边缘设置一体式围边结构防止运输货物滑落；行走系统部分完成双轮胎轮组、轮毂、制动鼓、板簧安装座的装配建模，轮胎采用橡胶材质的哑光质感渲染，轮毂做金属镀铬的高光处理，挡泥板采用圆弧曲面放样建模，贴合轮胎外轮廓做防飞溅结构设计；驻车支撑腿采用可伸缩式螺杆结构，建模时还原手摇调节机构与底部支撑盘的细节特征，保证驻车状态下的结构稳定性。渲染阶段采用工业级写实渲染参数，场景设置为中性灰摄影棚环境，主光源采用45度侧上方柔光打光，辅以轮廓光勾勒金属框架的边缘质感，材质区分上：承载框架做热轧钢材的哑光金属质感，表面添加轻微氧化层纹理提升真实度，花纹平板做镀锌防滑板的半哑光质感，轮胎做炭黑橡胶的漫反射质感，牵引销、轮毂螺栓等标准件做镀锌亮面金属质感。设计思路上以通用货运平板拖挂的实用需求为核心，整体结构预留了加装护栏、绞盘、爬梯的接口位，虽模型省略了部分小型标准紧固件，但核心承载结构、行走连接结构、驻车结构均完整还原，可直接用于拖挂结构的方案展示、载荷仿真参考、改装设计基础模型使用，模型导出时保留了完整的装配层级与特征参数，可根据实际使用需求调整轴距、平板高度、牵引架长度等关键参数，适配不同的牵引车辆与运输场景需求。
