龙门式桌面绘图执行机构结构设计

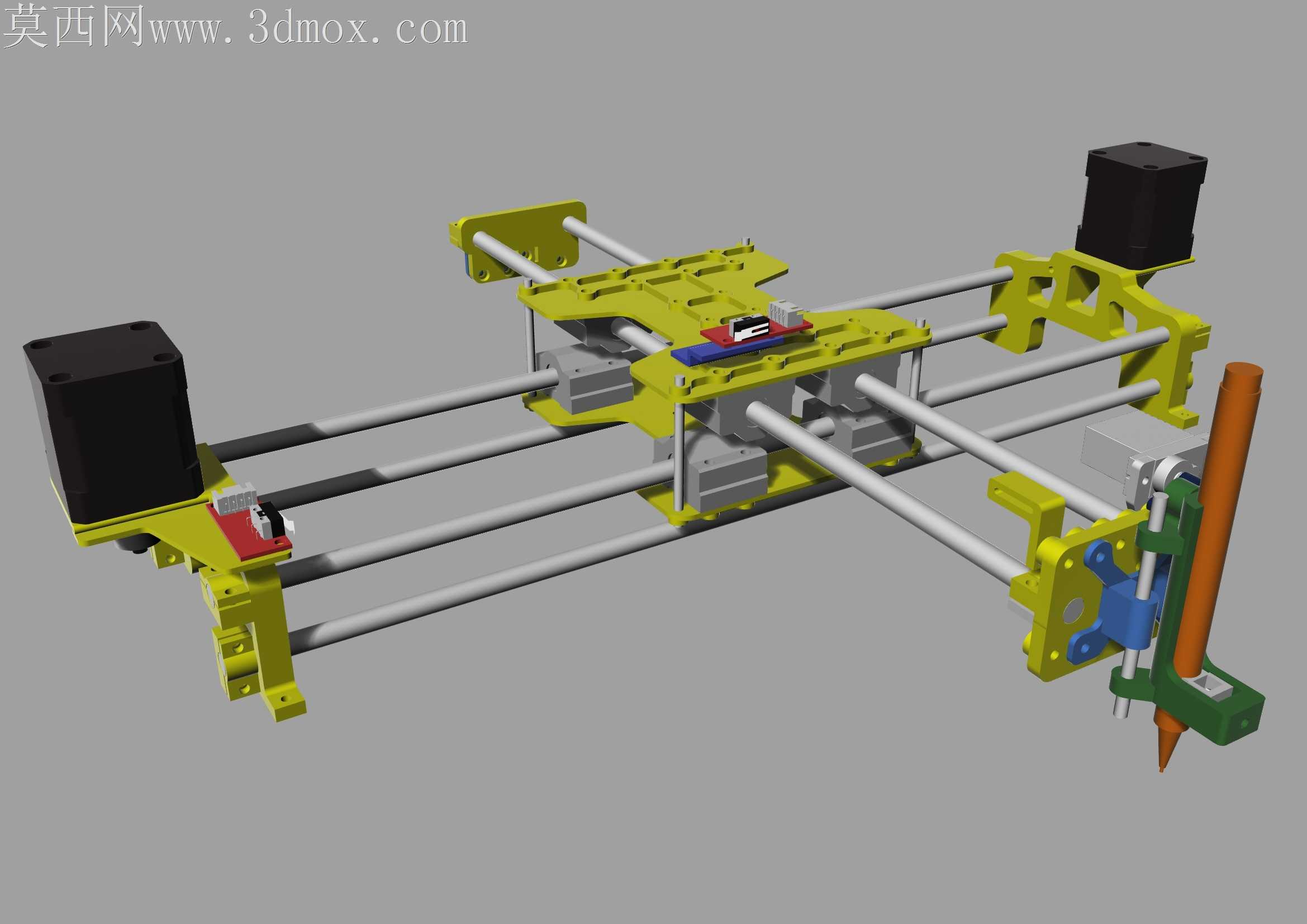

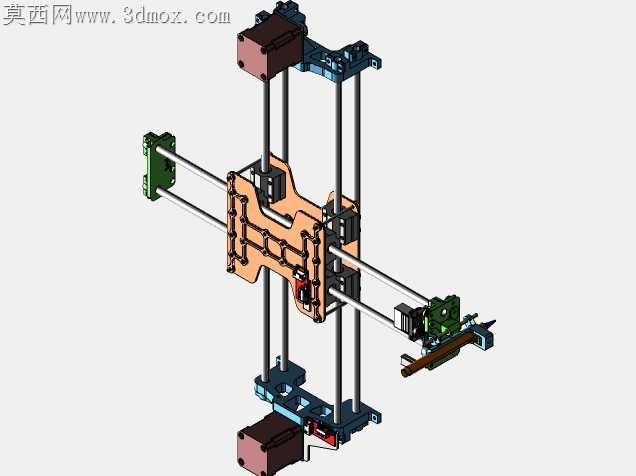

桌面级绘图设备最容易被忽略的加工痛点，是光轴跨距过大带来的滑座下垂问题，很多DIY作品在空载滑动时手感顺滑，装上绘图笔、走完半幅行程后，笔端的Z向偏移量会超过0.3mm，直接导致线条粗细不均、起笔位置错位。这套龙门绘图结构在两侧Y轴滑座的安装位做了加厚凸台设计，凸台与光轴配合的孔位公差控制在H7区间，既不会因为间隙过大出现滑座晃动，也不会因为过盈量太大导致滑动卡滞，哪怕用普通冷拉光轴替代高精度直线导轨，也能保证长行程下的笔端位置精度。笔架组件没有采用常见的弹簧压笔结构，而是用绿色工程塑料件做了一体化的笔夹导向槽，绘图笔插入后靠侧边的紧定螺钉固定，笔身与安装面的垂直度靠槽体的加工精度保证，省去了弹簧结构带来的压力调试环节，换不同直径的绘图笔时，只需要更换对应内径的导向衬套即可，不用重新调整整个笔架的安装高度。X轴的传动同步带藏在黄色安装板的内侧凹槽里，同步带的张紧轮直接集成在右侧滑座的安装座上，不需要额外加装独立的张紧支架，减少了零散零件的数量，装配时只需要把同步带卡入凹槽、拧紧张紧轮的固定螺丝就能完成传动组安装，不会出现同步带跑偏、磨边的问题。两侧的步进电机安装座做了下沉式设计，电机输出轴的中心高与光轴中心高完全对齐，同步带轮安装后不会出现偏角，传动过程中不会有额外的径向力拉扯电机轴，能有效延长步进电机的使用寿命。所有塑料结构件的壁厚都控制在2.5-3mm之间，加强筋的排布避开了螺丝安装位，3D打印时不需要加太多支撑，打印完成后只需要简单去除毛刺就能直接装配，不用做二次打磨或者切削加工。滑座上的直线轴承安装位做了0.1mm的预压设计，轴承压入后不会出现轴向窜动，滑动过程中没有虚位，画连续直线时不会出现顿挫的节点。整个结构的零件拆分完全遵循少紧固件的原则，很多定位靠塑料件本身的卡扣凸台完成，装配时不需要反复测量对齐，哪怕是没有机械装配经验的爱好者，对照结构排布也能在半小时内完成整机组装，不会出现装错、漏装需要返工的情况。绘图笔的抬笔动作靠笔架侧边的小型舵机驱动，舵机的安装位直接做在笔架主体上，摆臂与笔夹的接触位置做了圆弧过渡，抬笔落笔时不会有硬冲击，笔尖接触纸面的压力靠舵机的转动角度控制，不会出现戳破纸面或者抬笔过高蹭花线条的问题。
