手动连杆式小型冲压作业装置结构设计

　　这款手动冲压装置的结构设计，核心瞄准小批量五金加工、电子元器件引脚压装、小型塑胶件铆合、试样件冲切这类不需要大吨位压力的作业场景，在维修车间、五金打样间、高校金工实训工位、电子装配流水线旁的离线压装工位都能适配，不需要外接气源或电源，摆放在工作台面上就能直接投入使用，对场地供电供气条件没有额外要求，很适合零散小批量的压合作业需求。

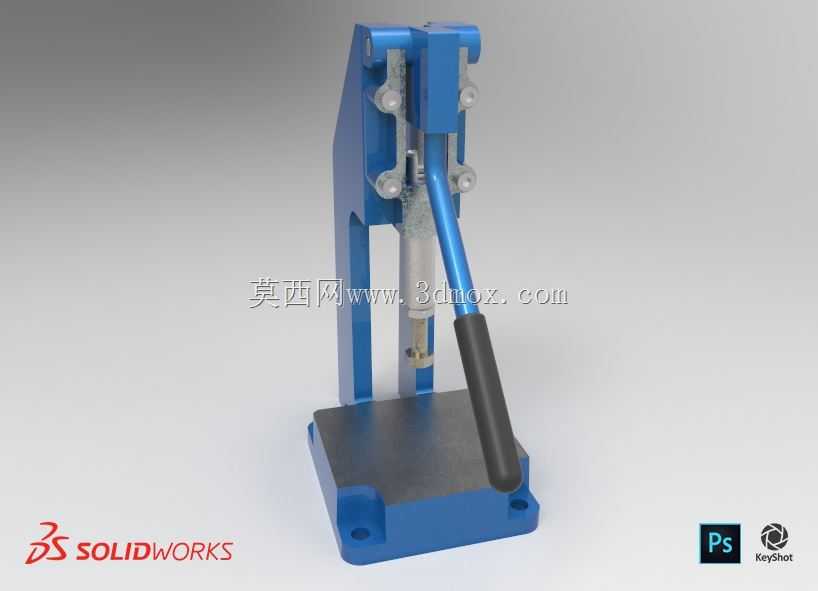

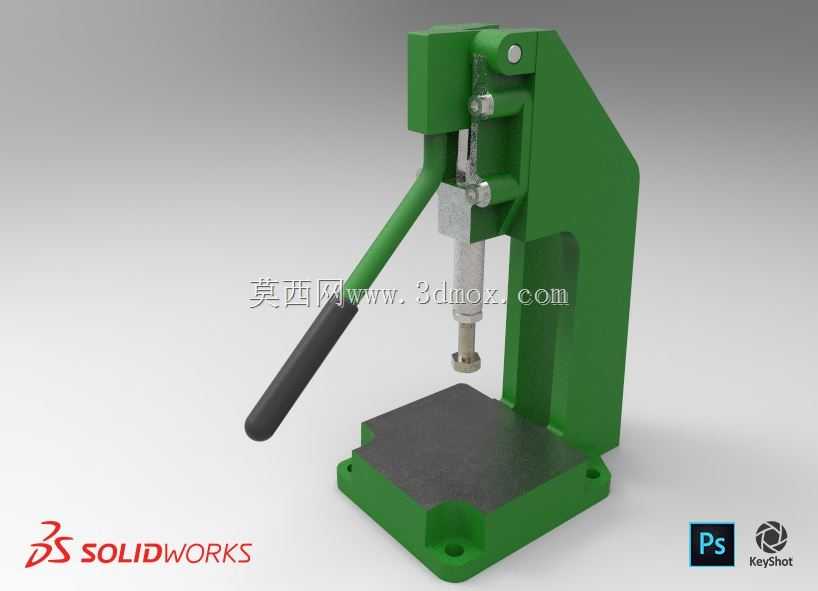

　　从功能实现逻辑来看，这套装置采用肘节连杆增力结构，操作人员扳动侧面的操作手柄时，连杆机构会越过力臂死点，将人手施加的杠杆力放大数倍后传递到竖直布置的压头位置，压头沿垂直方向做直线往复运动，配合底部的工作台面放置待加工工件，就能完成压入、冲切、铆合、压印这类常见的压力加工动作。和普通手动螺旋压机相比，肘节结构的行程末端增力效果更明显，操作行程更短，单次压合作业的动作耗时更短，长时间操作的疲劳度更低，而且压头下行到极限位置时机构会处于自锁状态，不会因为工件反弹力出现手柄回弹的情况，操作安全性更有保障。

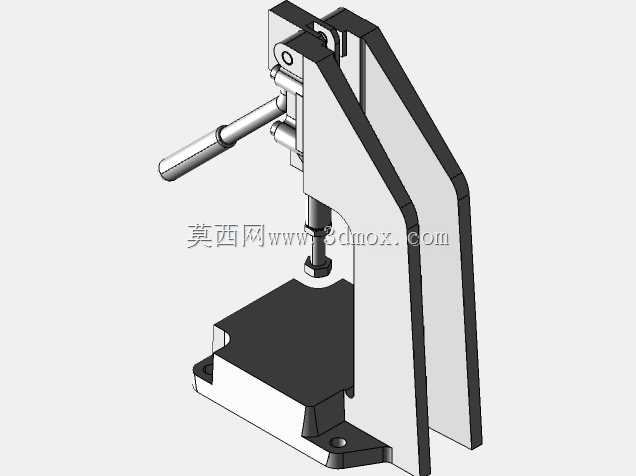

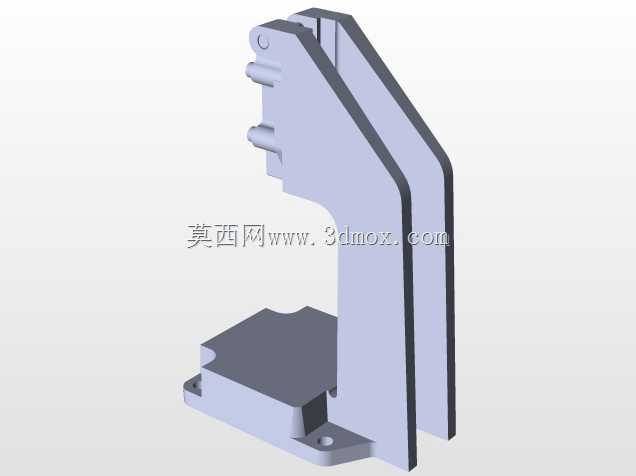

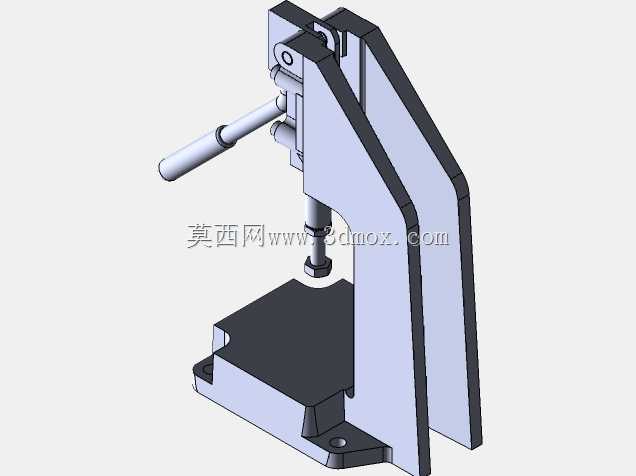

　　设计过程中首先考虑的是安装边界的适配性，整体采用立式C型开式机身结构，底部安装座预留了两个沉头固定孔，可以直接通过螺栓固定在标准厚度的木质或钢制工作台面上，不需要额外制作安装底座，机身整体占用的台面面积不足0.1平方米，不会占用过多工位空间。机身两侧的支撑板采用等厚钢板拼接结构，两块支撑板之间通过销轴定位连接，既保证了整体结构的刚性，又控制了整体自重，单人就能完成设备的搬运和移位。压头部分采用圆柱导向结构，导向段和机身的导向孔做间隙配合，保证压头上下运动时不会出现偏摆，压头末端设计有标准的连接螺纹，可以根据不同的作业需求更换平压头、冲切头、铆接头等不同的工作端头，适配不同的加工需求。

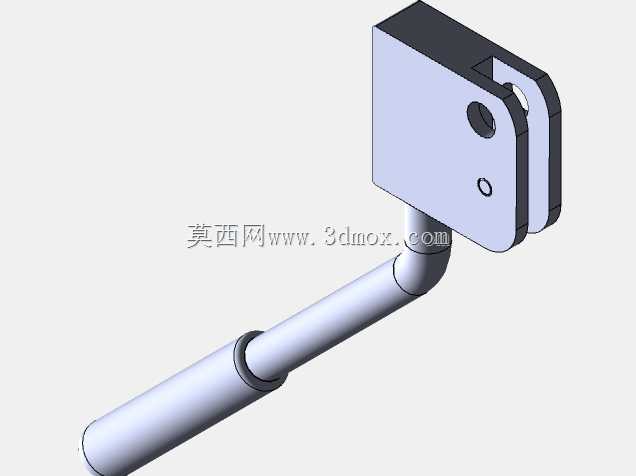

　　操作手柄的长度经过力臂匹配计算，普通人单手施加150N左右的扳动力，就能在压头位置获得接近1吨的额定压合力，足够覆盖绝大多数小型零件的压装需求，手柄末端套有防滑绝缘套，操作时不容易打滑。工作台面采用平整的钢板加工而成，平面度控制在0.1mm以内，保证压合作业时工件受力均匀，不会因为台面倾斜出现压偏的情况，台面上还预留了定位槽安装位，可以根据加工零件的外形加装定位挡块，提升重复压装作业的加工精度。

　　从结构可靠性角度考虑，所有铰接位置都采用销轴加衬套的连接方式，衬套采用耐磨铜合金材质，长期使用磨损后只需要更换衬套就能恢复配合精度，不需要整体更换机身结构件，后期维护成本很低。压头的回程采用内置复位弹簧，完成压合作业后松开手柄，弹簧会自动带动压头回升到初始位置，不需要手动扳动手柄复位，简化了操作流程。机身的C型开口高度和喉深尺寸经过匹配设计，开口高度可以满足高度100mm以内的工件放置需求，喉深可以覆盖距离机身边缘80mm以内的压装位置，足够应对绝大多数小型零件的加工尺寸需求，不会出现工件放不进开口的情况。

　　在实际使用场景中，这类小型手动冲压装置常用来完成线路板上的铜柱压装、小五金件的冲孔打标、塑胶外壳的卡扣压合、小型轴承的压入装配、导线端子的压接这类作业，相比大型冲压设备，它的启动成本为零，不需要复杂的调试，更换不同的工作端头就能切换作业类型，非常适合多品种小批量的加工场景，也适合作为自动化生产线旁边的补压、返修工位的作业设备，不需要占用大型设备的生产工时，就能完成零散的压合作业任务。设计时也充分考虑了操作的安全性，压头的运动区域两侧都有支撑板做防护，操作时手部不会轻易进入压头的运动行程范围，手柄的操作位置布置在机身侧面，操作时操作人员的身体正对着机身侧面，不会正对压头下方的作业区域，即使出现工件碎裂飞溅的情况，也不容易伤到操作人员。
