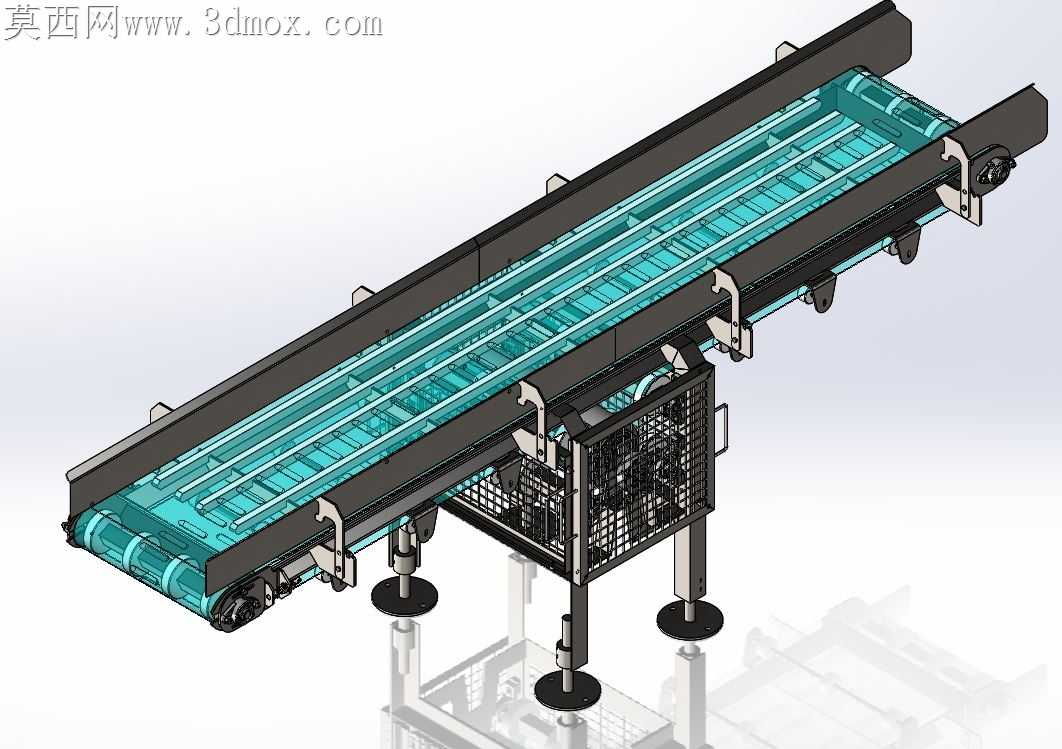

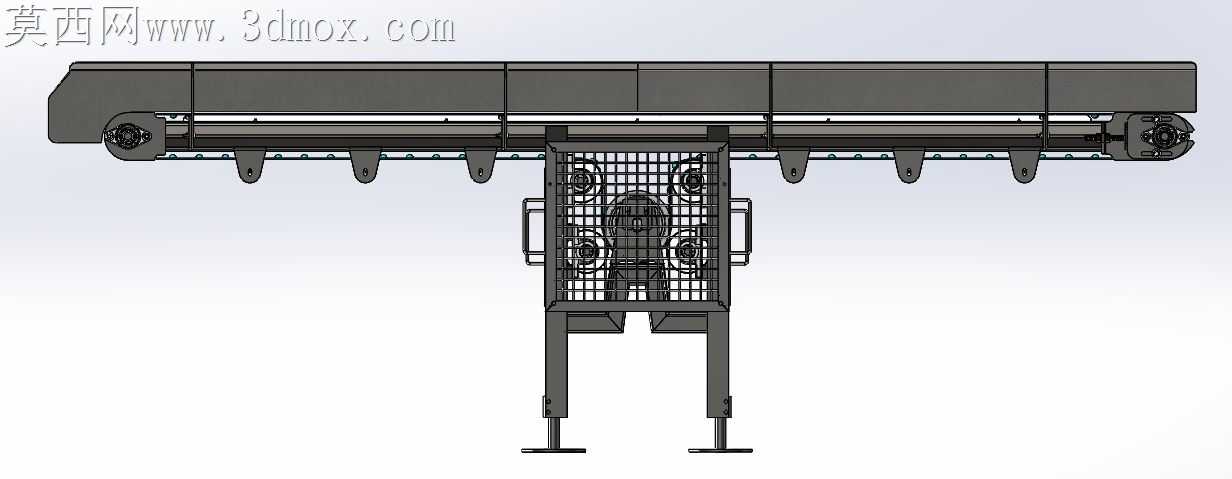

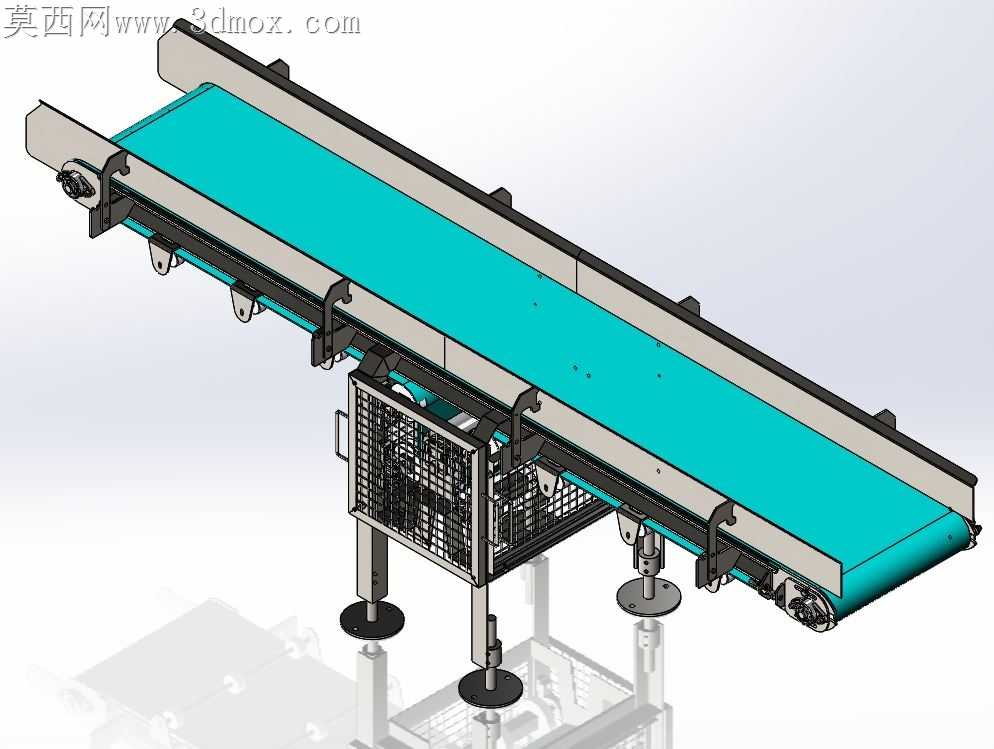

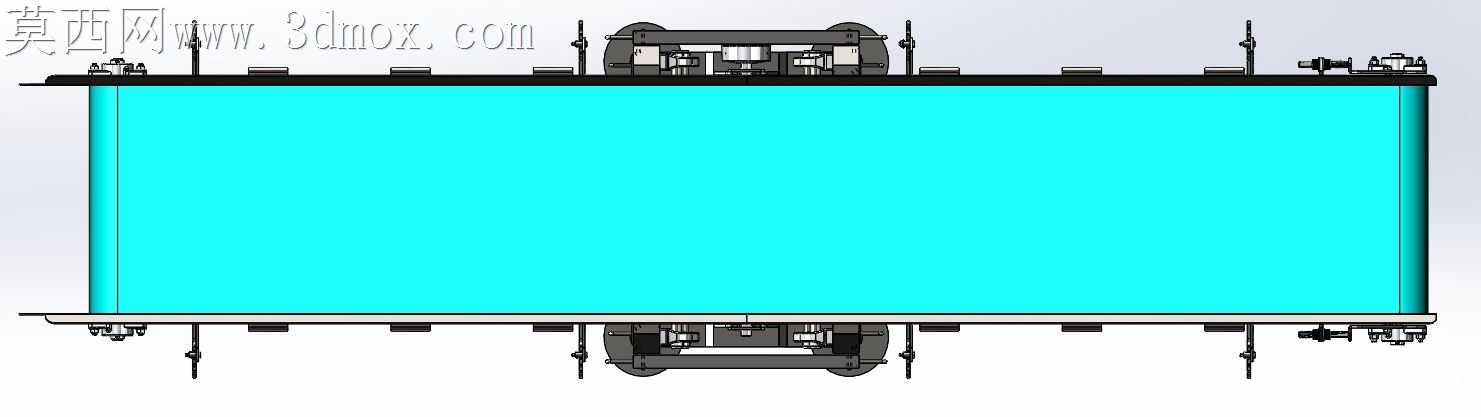

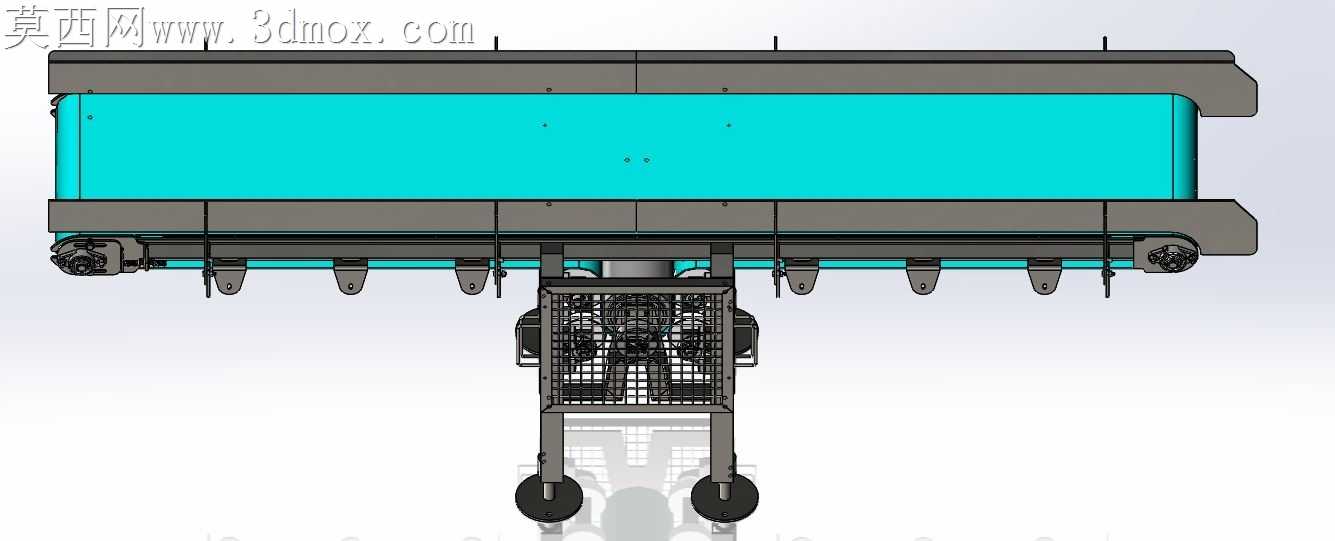

带防护网罩的中心传动皮带输送设备

车间常规皮带输送机常出现支脚刚性不足、传动端防护缺失、皮带跑偏难校准的加工适配痛点，这款中心传动结构的输送设备在落地加工适配层面做了多处针对性调整。底部支撑脚采用圆盘式可调脚垫搭配加粗立柱，脚垫接触面做了防滑滚花处理，适配车间环氧地坪、水泥地面等不同安装基面，调节螺杆预留了足够的伸缩行程，不用额外垫塞垫片就能完成整机水平度校准，避免因地面不平导致的皮带单侧磨损过快问题。传动端外置的金属网罩采用密格冲孔网搭配折弯边框，网罩和机架的连接用快拆式卡扣替代传统螺栓固定，日常维护时不用携带扳手就能快速拆卸，网罩的网格尺寸经过测算，既不会让维修人员的手指误触内部传动辊，又能保证传动端的散热效率，避免长时间运行时电机积热过载。皮带两侧的侧挡边采用分段式折弯钣金件，每段挡边通过可调节的L型支架固定在机架侧边，支架上开了长条形调节孔，能根据输送物料的颗粒大小、堆积高度灵活调整挡边和皮带表面的间隙，既不会因为间隙过大漏料，也不会因为间隙过小摩擦皮带边缘产生异响和损耗。机架下方的张紧机构藏在两端辊筒的安装座内，调节螺栓做了内六角沉头设计，调节时不用额外拆除周边附件，用标准内六角扳手就能转动螺栓调整辊筒间距，快速修正皮带跑偏的问题，张紧行程做了限位设计，不会因为调节过度扯坏皮带内部的抗拉层。皮带表面的防滑导条和机架内部的托辊排布做了对应匹配，托辊间距根据常规输送散料、小型工件的承重计算设定，不会因为托辊间距过大导致皮带中部下垂积料，托辊两端的轴承座采用嵌入式安装，加工时直接在机架型材上铣出定位槽，装配时不用反复找正就能保证托辊的同轴度，减少运行时的跳动噪音。两端的从动辊筒做了腰鼓形修形处理，辊筒中间直径比两端略大2mm，皮带运行时会自动向辊筒中部对中，从结构层面降低跑偏概率，减少现场运维的调整频次。
