ZGY370型12V直流齿轮减速电机结构设计

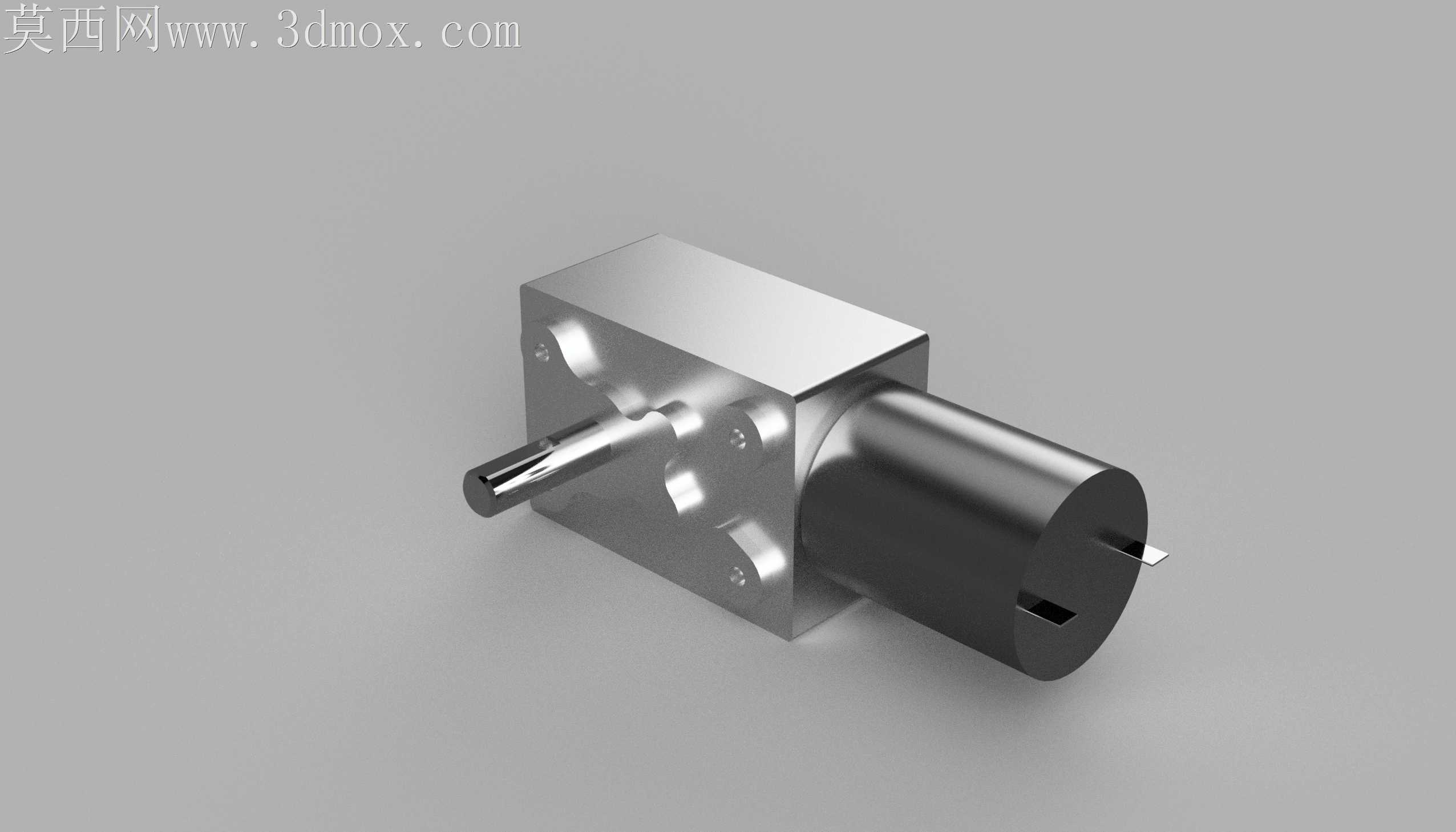

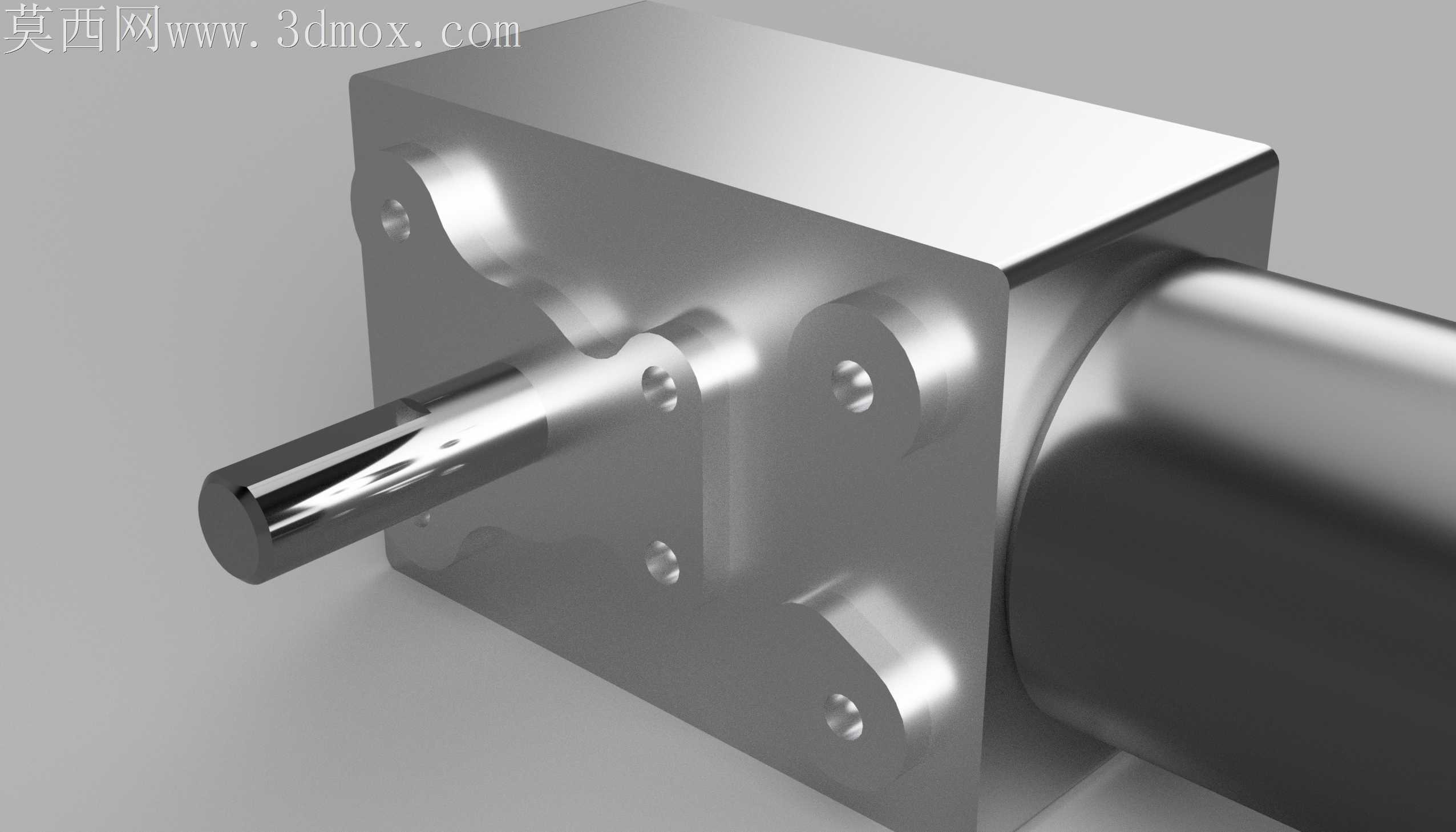

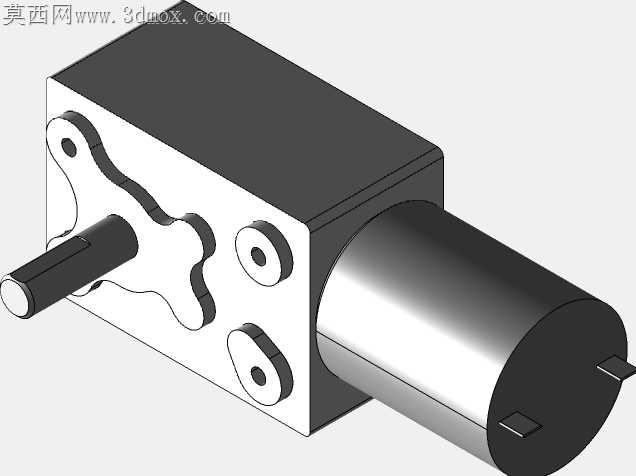

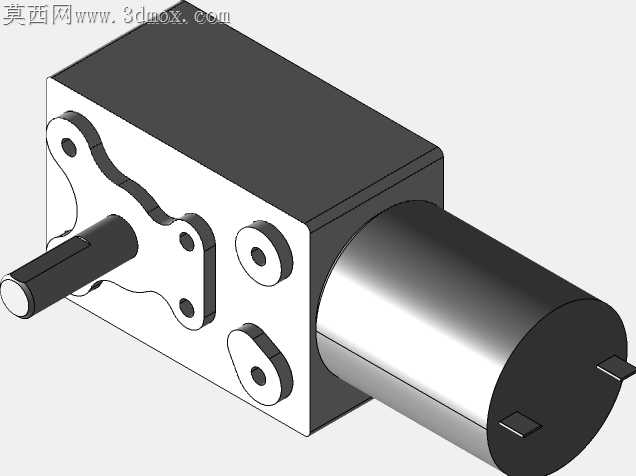

小功率直流减速电机在消费级小型传动场景里，最容易被忽略的加工隐患出现在减速箱壳体与电机本体的配合止口位置——不少量产同类产品在批量装配时，会因为止口同轴度偏差导致齿轮啮合侧隙不均，空载电流波动大，带载时甚至出现卡滞、齿轮崩齿的问题。这款ZGY370规格的12V齿轮减速电机，在结构设计阶段就针对这个加工痛点做了适配调整。减速箱方形壳体的轴承安装孔与电机端配合止口采用一次装夹加工的工艺基准设计，从加工源头规避二次装夹带来的同轴度误差，壳体上的固定螺丝孔位做了沉头深度的公差冗余设计，既保证螺丝锁紧后端面不凸起，也避免沉头过深导致螺丝锁紧力不足、长期运转后壳体错位。输出轴的轴伸端做了滚花销轴与光轴段的过渡圆角处理，圆角半径严格匹配配套负载件的安装倒角，不会出现装配时轴肩顶死、负载件无法装到位的问题，轴表面的粗糙度要求控制在Ra0.8，既保证和输出轴承的配合紧密度，也减少长期运转的轴颈磨损。电机尾部的出线槽做了圆弧过渡的压线结构，没有尖锐棱角，避免装配时刮破导线绝缘层造成短路隐患，减速箱内部的齿轮排布做了中心距的微调，在保证减速比符合设计要求的前提下，把齿轮啮合侧隙控制在0.02-0.04mm的合理区间，既不会因为侧隙过小导致运转阻力大、发热严重，也不会因为侧隙过大导致输出轴回程间隙超标，影响传动精度。金属壳体的表面做了哑光镀镍处理，在三维结构呈现时，金属材质的光影反射不会过于刺眼，能清晰展现壳体上的安装孔位、轴承压装槽的细节结构，输出轴的金属高光和电机筒身的哑光质感形成明确区分，方便查看装配位置关系。这款电机的结构设计完全适配小型自动化设备、智能小车、小型传动装置的安装需求，两个版本的电机本体可以共用同一套减速箱壳体，不用额外开模，大幅降低生产加工的成本，装配时不需要额外做配磨调整，工人按照装配指引依次压装轴承、装入齿轮组、扣合电机本体锁紧螺丝即可完成组装，良品率比常规同规格减速电机高出不少，长期带载运转时的噪音控制也更稳定，不会因为装配公差累积出现运转异响的问题。
