工业振动电机精密结构三维设计

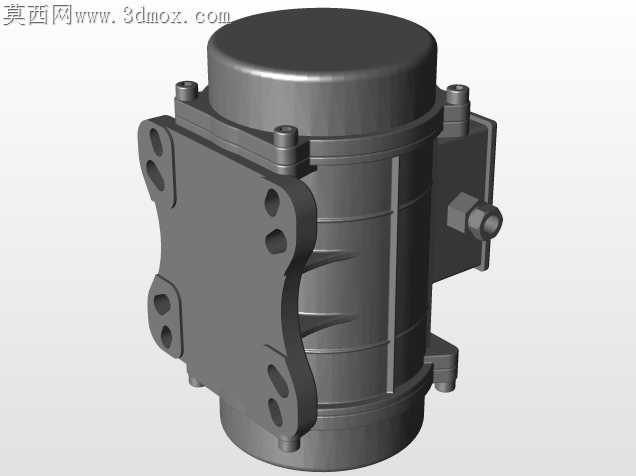

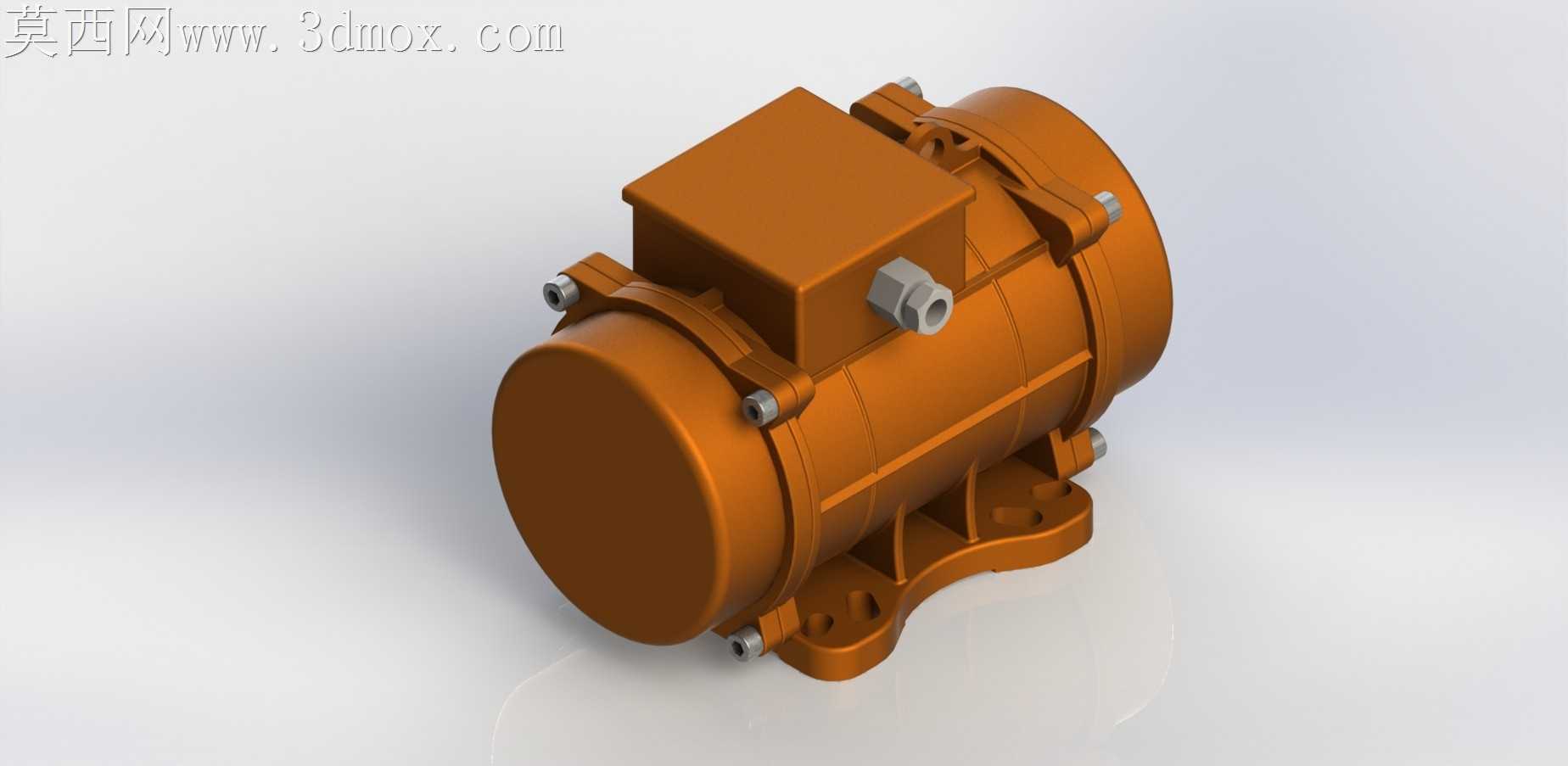

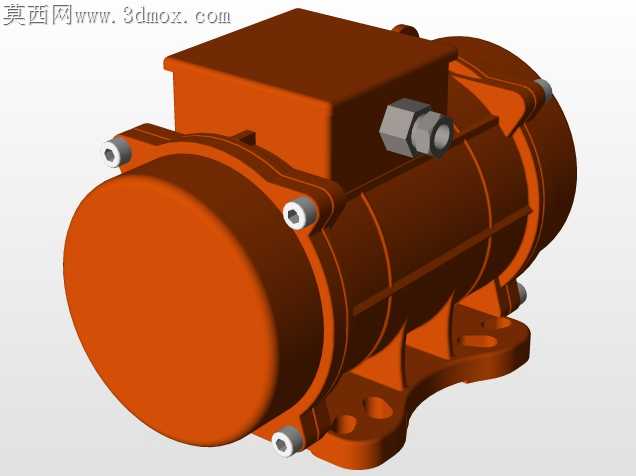

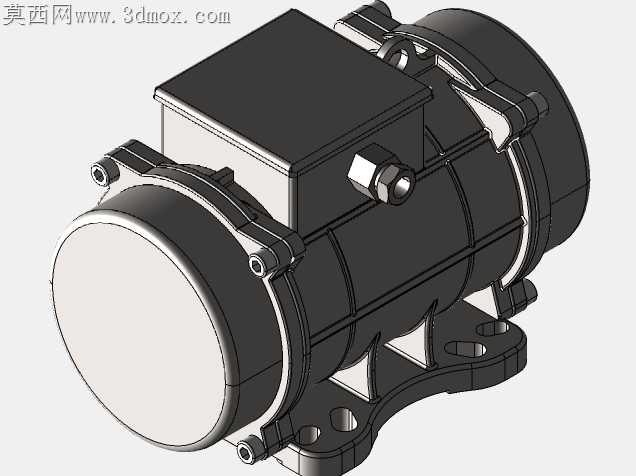

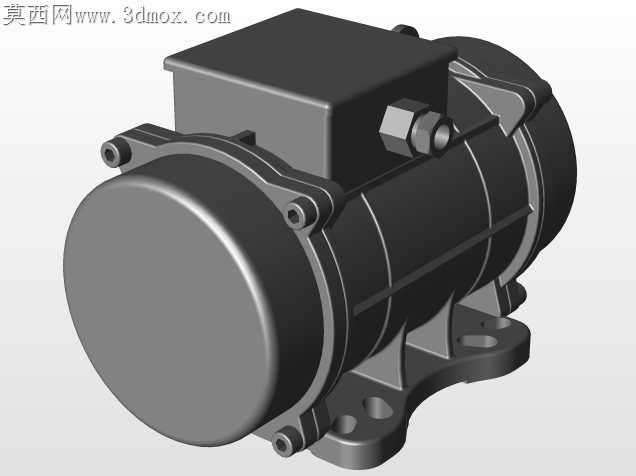

工业现场振动类设备长期运行时，最易出现的失效点集中在壳体应力集中、安装脚座断裂、接线盒密封失效三类问题，这款振动电机的结构设计完全围绕加工适配视角展开，每一处细节都对应着实际加工与落地使用的痛点调整。壳体采用分段式筒状结构，摒弃了一体铸造成型后难以加工内部轴承位的弊端，筒身两端的止口配合面预留了0.02mm的精车余量，加工时无需二次装夹找正就能保证两端轴承室的同轴度，避免后续运行时转子扫膛、轴承温升过快的隐患。顶部接线盒的安装面做了下沉式止口设计，加工时可以直接在铣床上一次成型密封槽，不需要后续人工打磨修配，密封胶圈嵌入后不会因为振动出现移位脱落，能适配多粉尘、高湿度的工业现场环境，杜绝接线端子受潮短路的问题。底部的安装脚座和筒身采用一体化铸造成型后，脚座的安装孔位做了锪平处理，加工时直接用镗刀保证四个安装孔的位置度公差在0.1mm以内，现场安装时不需要额外修配垫片就能和设备安装面完全贴合，避免因为安装面悬空导致的脚座振裂问题。筒身表面的散热筋没有采用常规的等厚设计，而是靠近接线盒的位置做了加厚处理，对应内部定子绕组的发热集中区，铸造时也能避免筋位过薄出现浇不足的缺陷，机加工去毛刺时也不会因为筋位太薄产生崩边。两端的端盖固定螺栓孔采用了均匀分布的沉孔设计，加工时可以和止口面一次装夹完成钻孔、攻丝、锪沉孔工序，减少装夹次数带来的位置误差，螺栓拧紧后不会因为长期振动出现松脱，端盖和筒身的配合面也能保持均匀的压紧力，不会出现局部密封失效漏油的问题。出线口的防水接头安装位做了加厚凸台，攻丝时不会因为壁薄出现螺纹滑牙，接头拧紧后能和壳体完全贴合，避免振动时接头松动进水。偏心块安装位的轴伸端做了定位轴肩，加工时轴肩的垂直度公差控制在0.015mm以内，偏心块安装后不会出现偏摆，运行时的激振力方向不会偏移，也减少了轴承承受的额外径向载荷。所有的棱边都做了R2的圆角过渡，铸造时能减少应力集中，机加工后去毛刺也更方便，不会出现锐边割伤安装人员的情况，喷涂时漆面也能均匀附着，不会因为棱边过薄出现漆面脱落锈蚀的问题。
