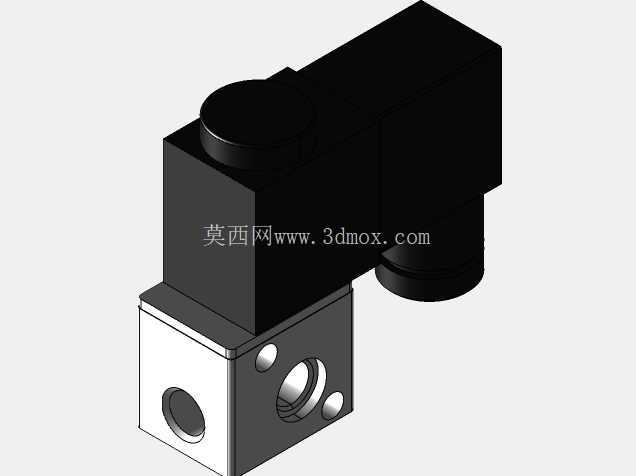

亚德客3V1-06型三通真空空气电磁阀结构

　　在轻工包装、电子半导体组装、小型气动机械手的气路排布场景里，这类小通径三通电磁阀的出镜率极高，尤其是涉及真空吸附回路的工位，既要兼顾正压吹气破真空、负压吸附保压的快速切换，又要在有限的设备安装空间里完成紧凑排布，3V1-06这个规格的阀刚好踩中了小流量气路控制的需求平衡点。从实际使用场景来看，这类阀常直接装在真空发生器的进气端或者吸盘组的汇流板上，缩短气路路径能减少响应滞后，毕竟小型取放工位的动作节拍往往在0.5秒以内，阀的响应速度直接决定了整组取放动作的效率。

　　从结构设计逻辑来看，这款阀采用的是直动式三通结构，和先导式大口径阀不同，小通径直动结构不需要额外的先导气路驱动，线圈得电后直接带动阀芯完成气路通断切换，在低压力甚至真空工况下也能可靠动作，不会出现先导阀因为负压无法启动的问题。阀体部分采用上下分体式结构，下部的阀块为金属材质，加工出三个通路口，两个侧置接口分别接气源/真空源、执行端，底部预留的接口作为排气/破真空通路，接口采用内螺纹形式，和常规气动接头的适配性很好，不需要额外转换接头就能完成配管。上部的电磁驱动部分采用塑封线圈结构，线圈外壳做了全包覆处理，车间里常见的少量切削液飞溅、浮尘堆积不会轻易侵入线圈内部，能提升长期运行的可靠性，线圈侧置的接线端采用快插式接线结构，现场布线的时候不需要拧螺丝压线，直接插好接线端子就能完成电气连接，能减少现场装配的工时。

　　从安装边界来看，这款阀的整体外形非常紧凑，主体宽度不到20毫米，长度方向含线圈接线端也控制在40毫米以内，安装孔位设置在下部阀块的两个对角位置，采用M3螺丝就能完成固定，既可以单个阀独立安装在设备壁板上，也可以多个阀并排拼装在汇流板上组成阀组，适配不同规模的气路控制需求。设计建模的时候要特别注意几个配合公差：阀芯和阀套之间的滑动配合间隙要控制在0.01-0.02毫米之间，间隙太大会出现内泄漏，导致真空保压不足，间隙太小则容易因为加工误差出现阀芯卡滞；线圈和动铁芯的同轴度要控制在0.05毫米以内，否则会出现吸合不到位、线圈发热严重的问题；下部阀块的密封槽深度要和密封圈的线径匹配，压缩量控制在20%-25%，既能保证密封效果，又不会因为压缩量过大导致阀芯动作阻力变大。

　　实际选型使用的时候，这款阀的适用压力范围覆盖-0.1MPa到0.8MPa，刚好覆盖常规工厂气动系统的压力范围和真空发生器的负压区间，不需要针对正压、负压工况分别选阀，能减少备件种类。气路通径为6毫米，额定流量下的压力损失很小，驱动小尺寸真空吸盘、小型气缸的时候不会出现流量不足导致的动作迟缓。建模过程中对所有安装孔位、接口位置、外形凸台都做了1:1还原，尤其是线圈部分的出线方向、阀块上的定位凸台细节都和实物一致，导入设备装配体的时候不需要额外调整位置，就能直接完成干涉检查，提前排查安装时会不会和周边的气管、其他元件出现空间冲突，避免现场装配的时候才发现安装空间不足的问题。很多做小型自动化设备的工程师在排布气路的时候，往往容易忽略阀的安装空间预留，尤其是靠近执行端的阀，要预留出接线、插气管的操作空间，这款模型把接线端的插拔空间、接头安装后的突出尺寸都做了准确还原，在做布局设计的时候就能提前把操作空间留出来，后期维护的时候不需要拆周边其他元件就能完成阀的更换、接线操作。
