铸铁外壳卧式三相异步电动机结构

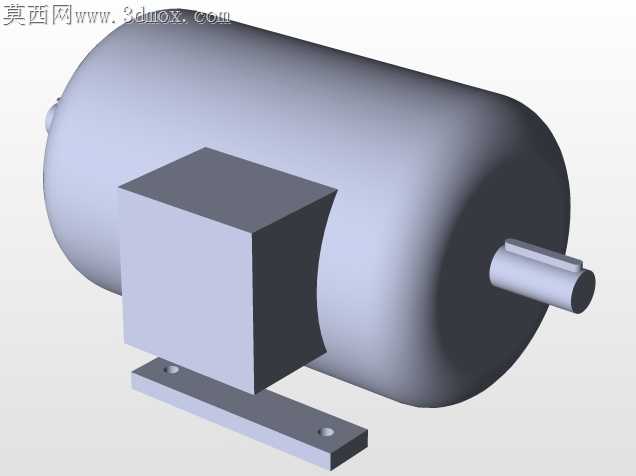

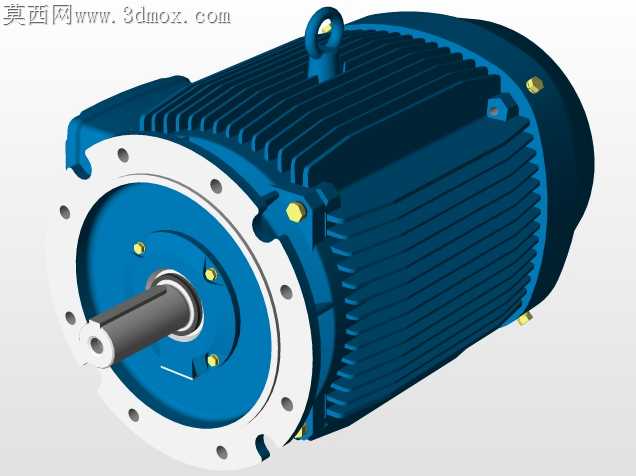

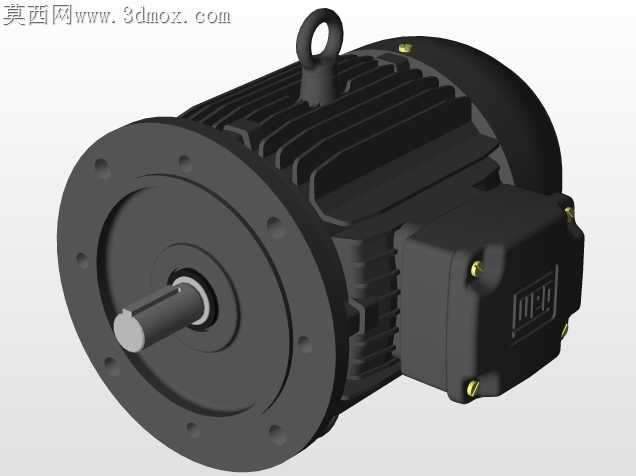

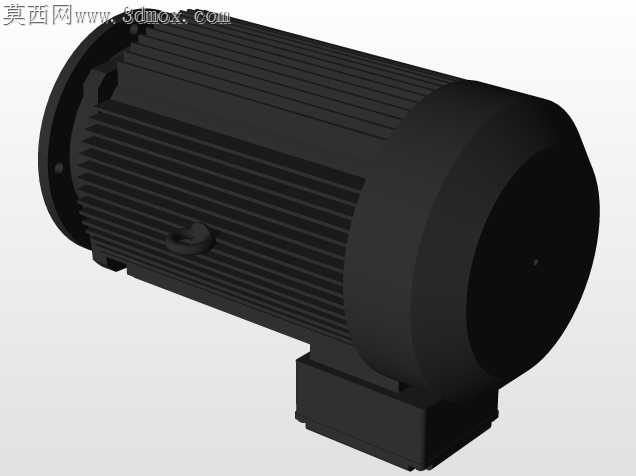

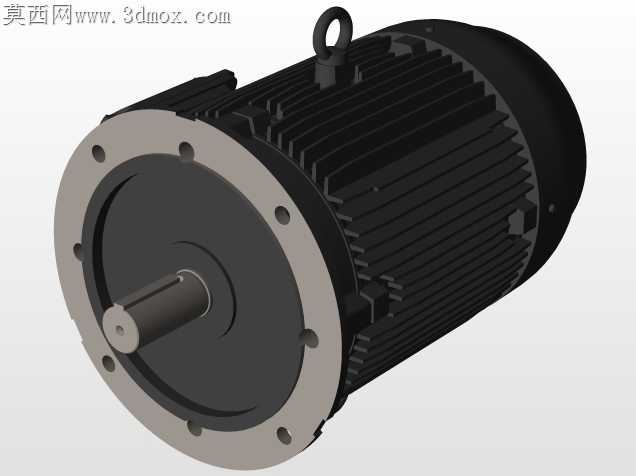

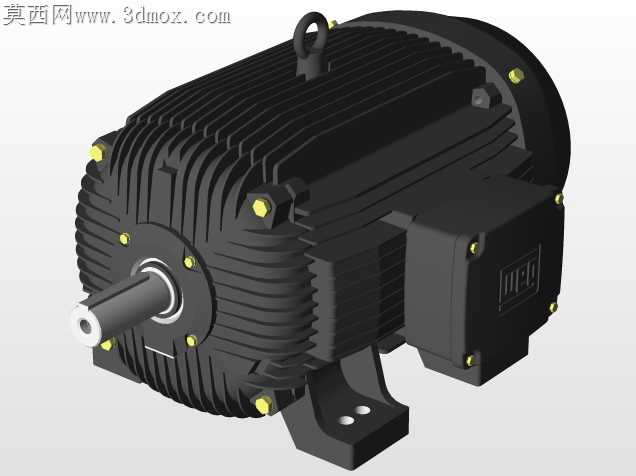

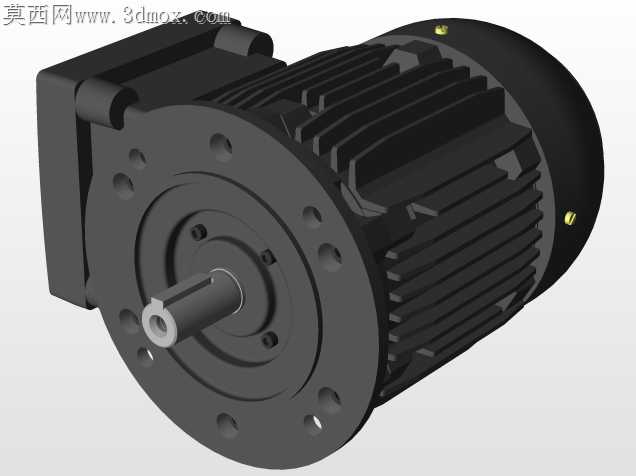

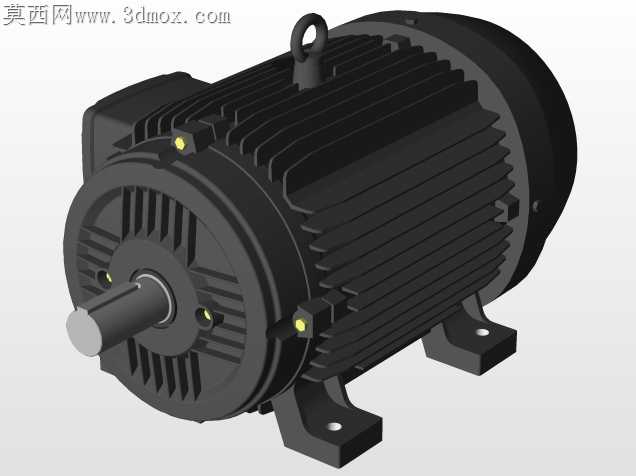

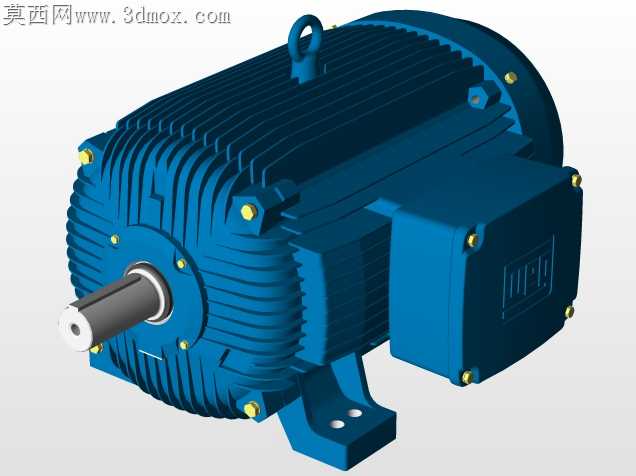

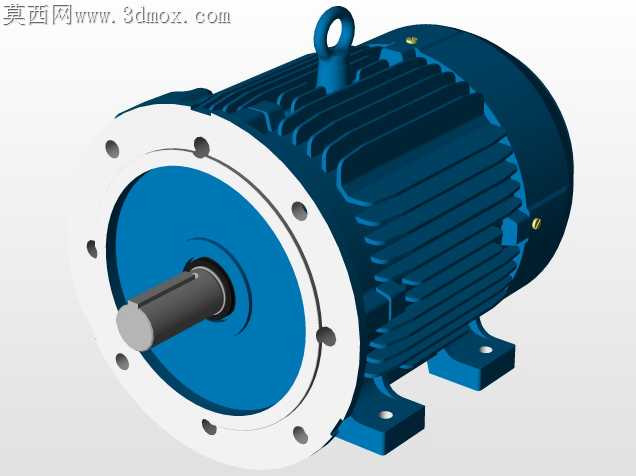

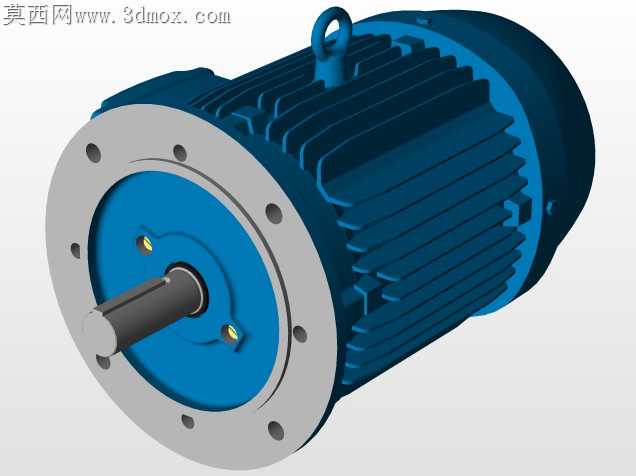

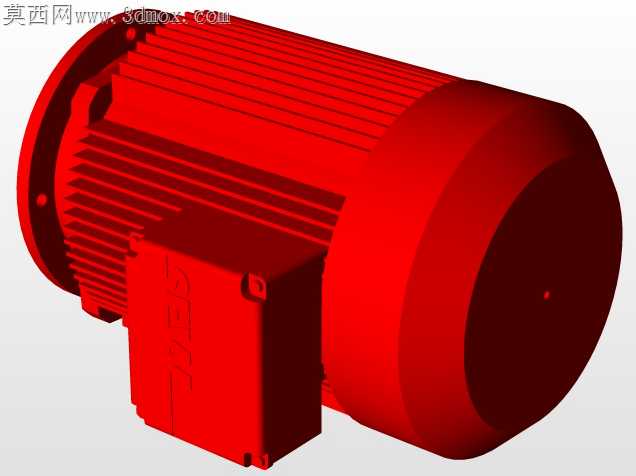

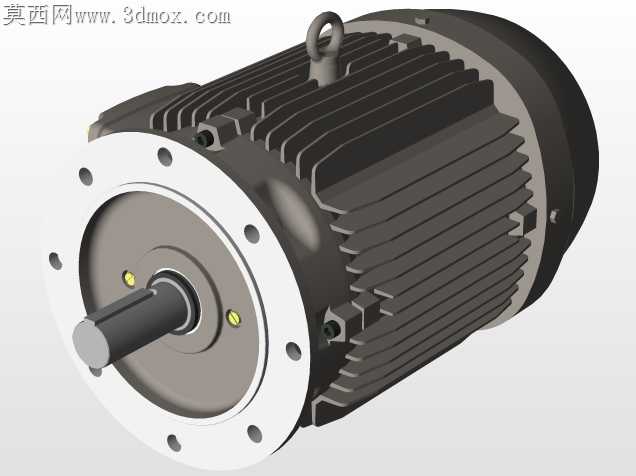

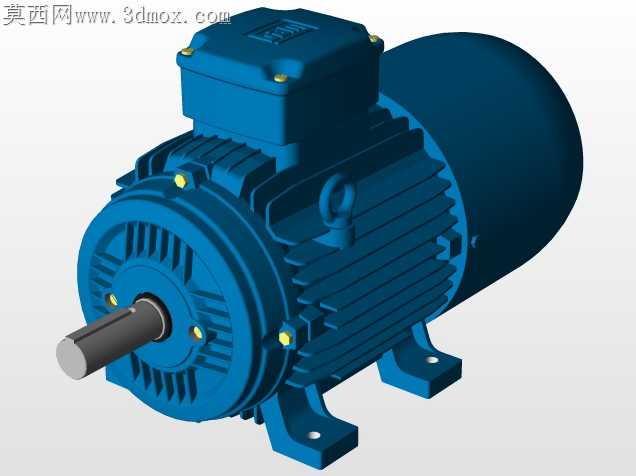

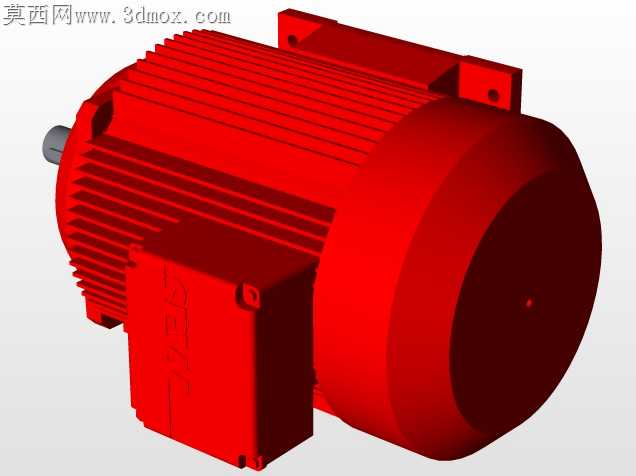

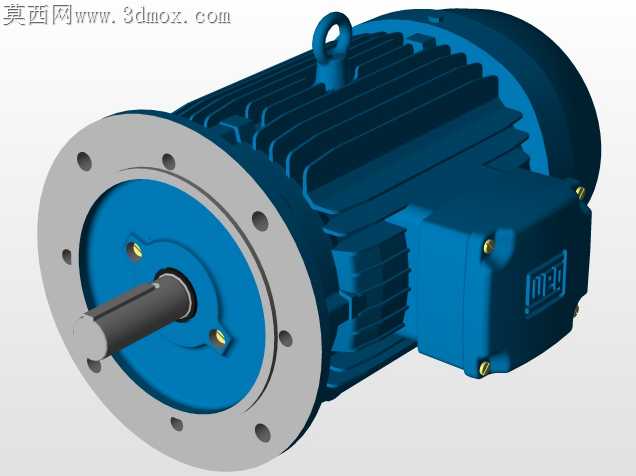

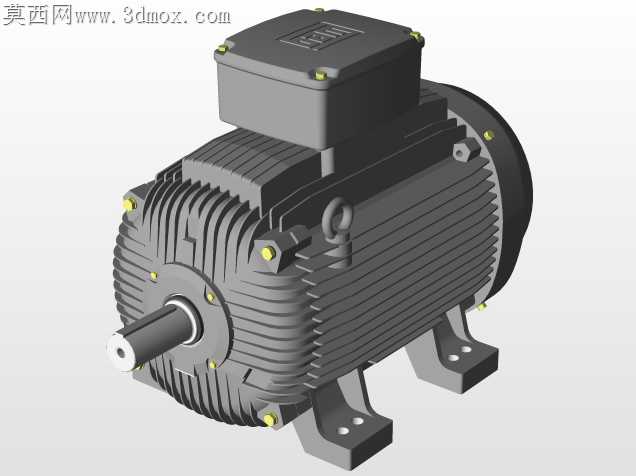

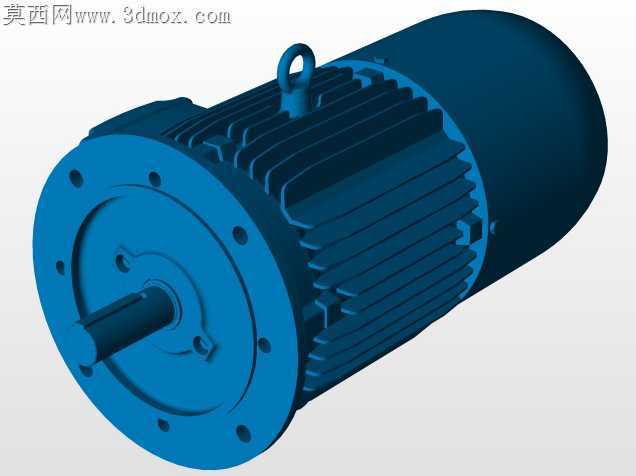

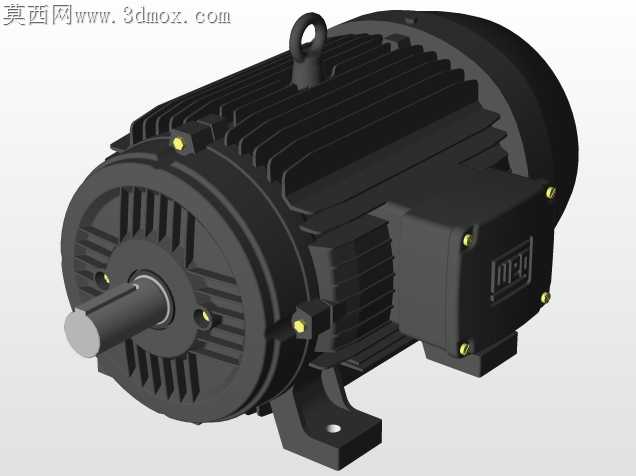

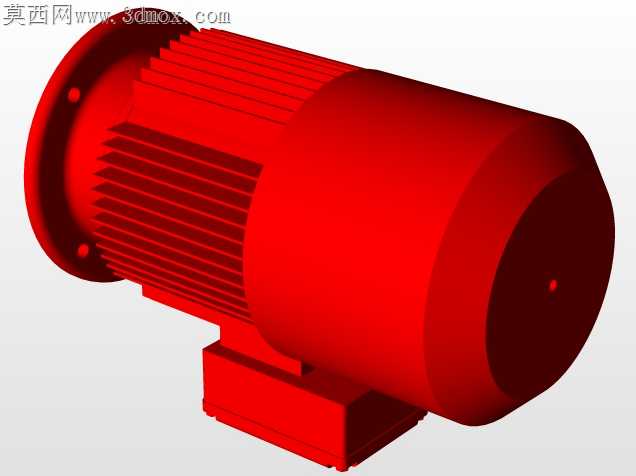

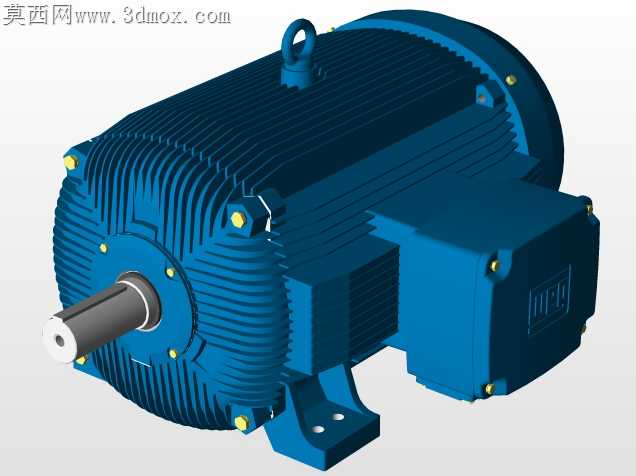

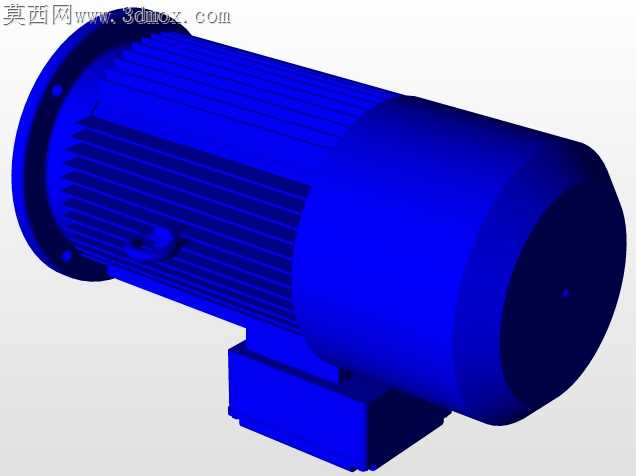

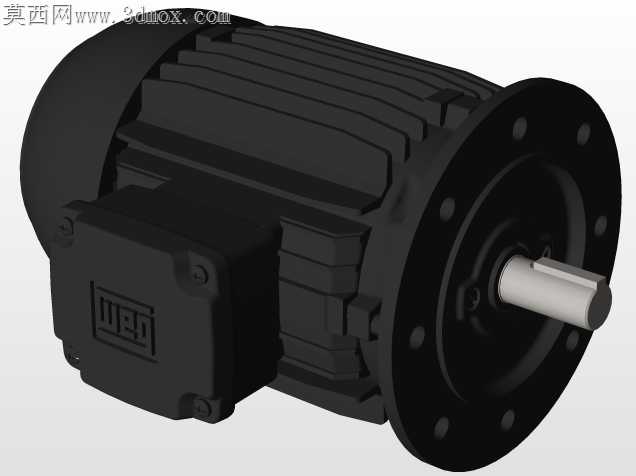

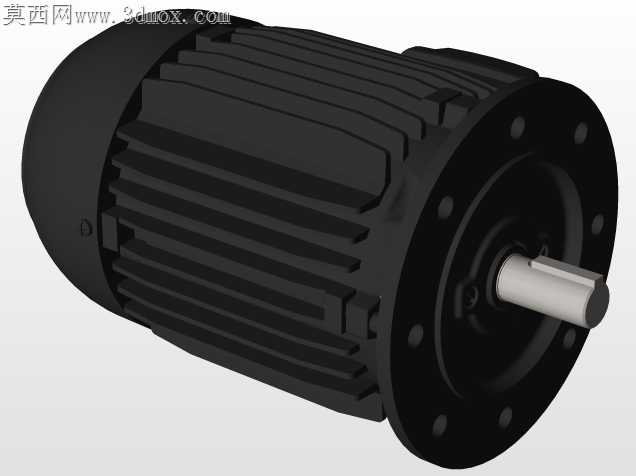

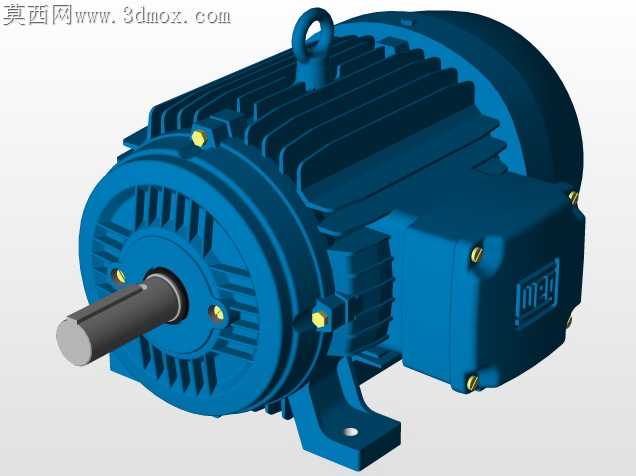

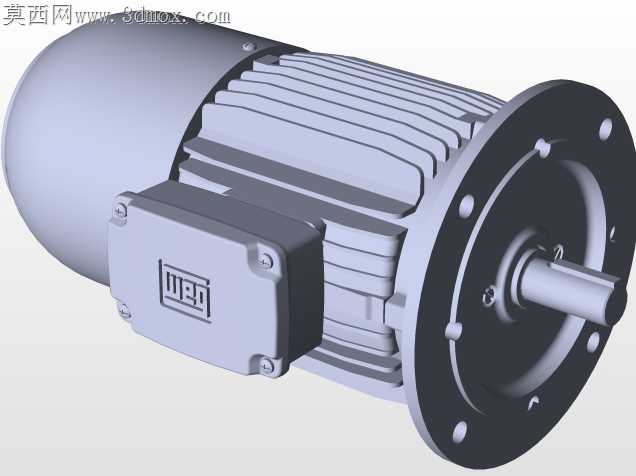

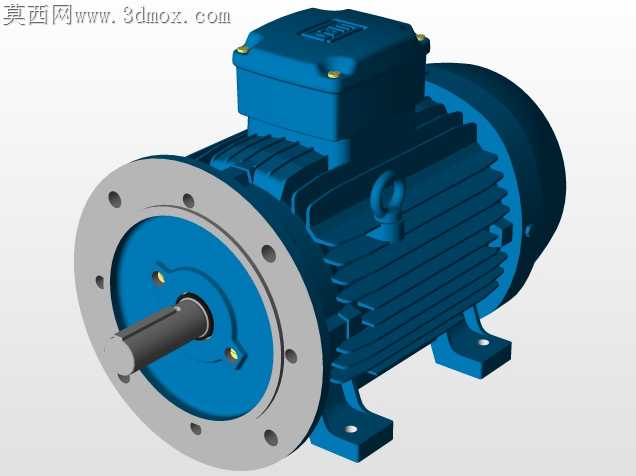

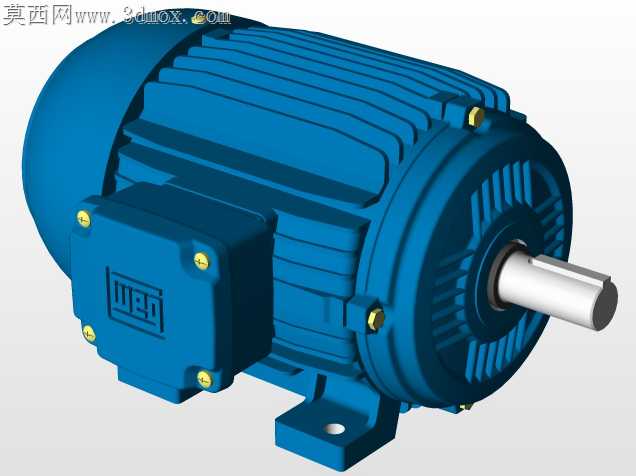

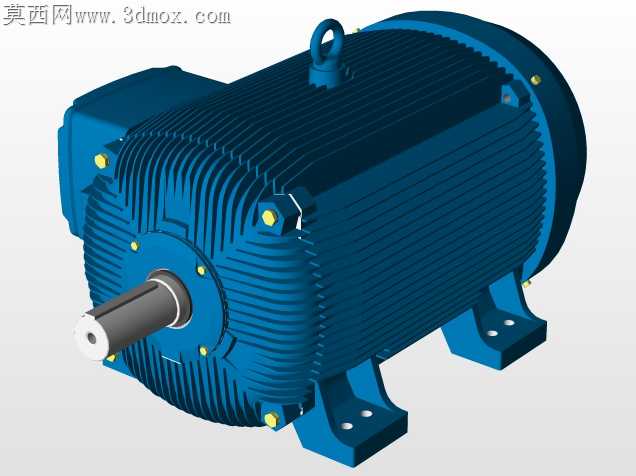

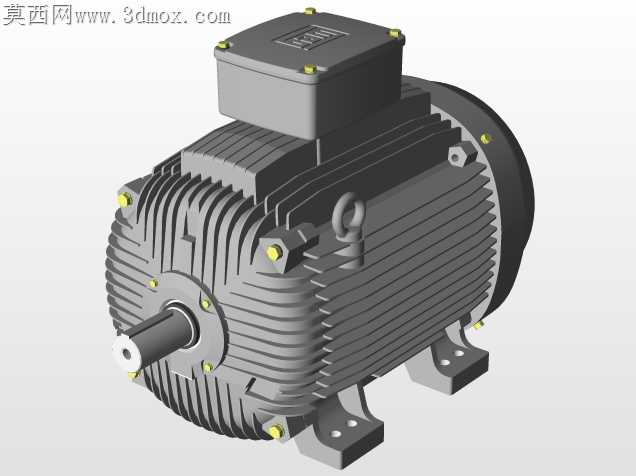

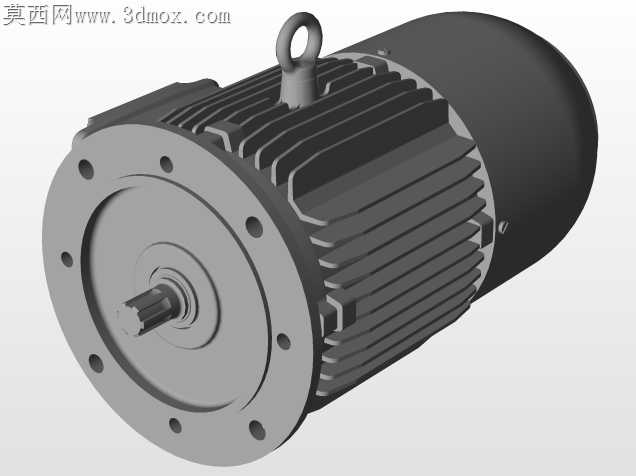

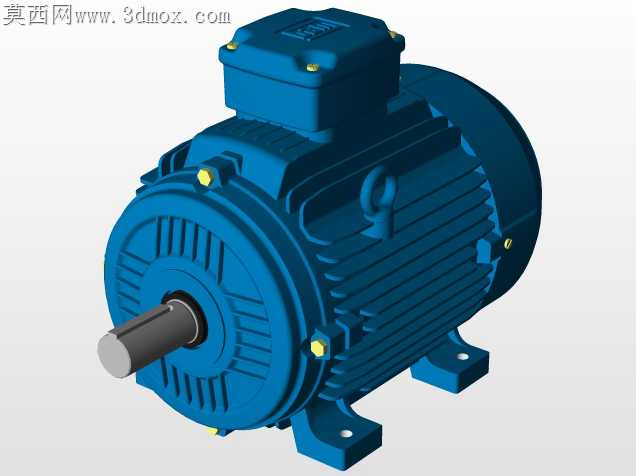

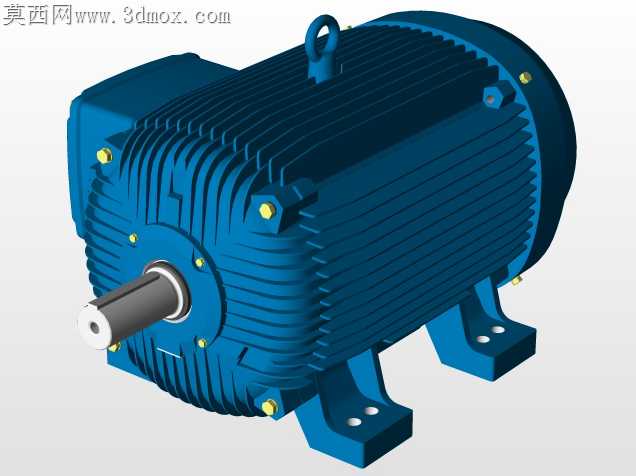

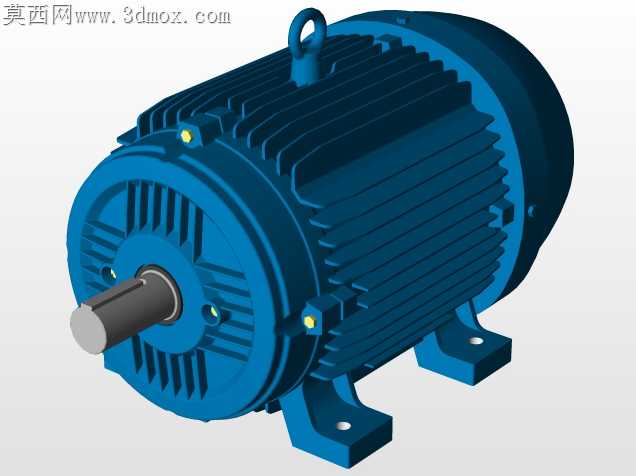

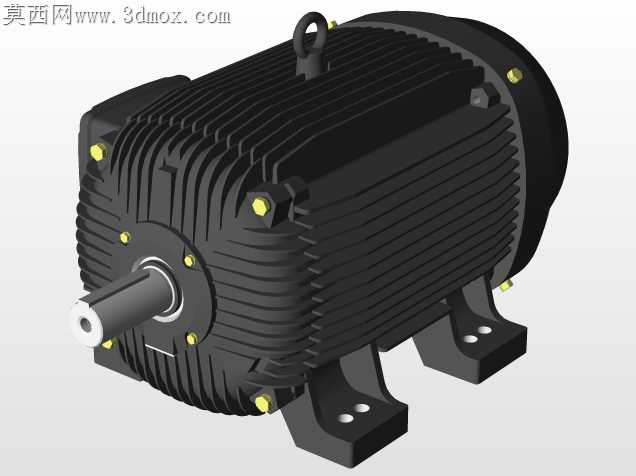

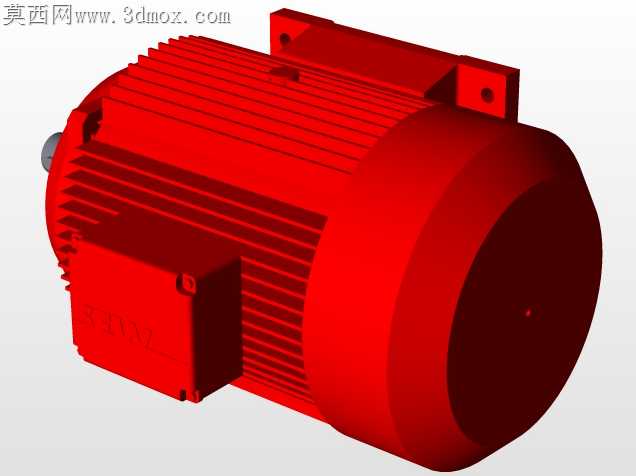

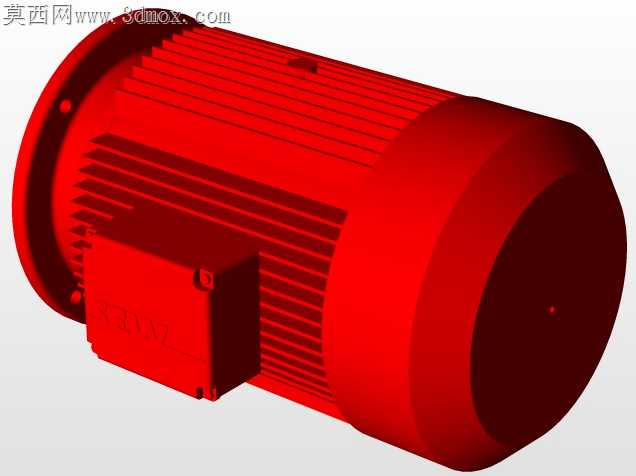

车间里常年运转的卧式异步电机，最容易出问题的从来不是绕组本身，而是机壳散热结构变形、接线盒密封失效、安装脚座震裂这些看似不起眼的细节。这款模型还原的铸铁机壳，表面的轴向散热筋没有做等厚设计，靠近接线盒一侧的筋条厚度比尾端风扇侧薄1.2mm，刚好避开接线盒安装凸台的应力集中区，不会因为压铸时铁液流速不均导致筋条根部出现缩孔，之前见过不少同功率电机为了省料把散热筋做的等宽等厚，装在冲压设备旁连续跑三个月，筋条根部就会顺着应力方向裂出细缝，粉尘顺着缝隙钻进去粘在绕组上，很容易造成绝缘下降。接线盒的四个固定螺栓孔做了沉台锪平，没有直接在弧形机壳面上攻丝，盒体和机壳贴合的位置预留了0.3mm的密封胶槽，不用额外加太厚的密封垫就能达到IP55的防护等级，不会像很多简易模型那样把接线盒直接贴在弧面上，实际装配时螺栓拧得再紧，贴合面还是会留缝隙，车间里的切削液溅上去很容易渗进接线腔造成短路。输出轴的轴伸端做了2°的卸荷槽，键槽位置离轴肩留了5mm的退刀距离，装配联轴器的时候不会因为轴肩和联轴器端面顶死导致同轴度偏差，之前现场装电机遇到过轴伸没有卸荷槽的情况，联轴器敲到位后和轴肩死死顶住，电机运转时轴承受额外的轴向力，不到两个月轴承就抱死烧毁。脚座的安装孔做了长圆孔设计，两个孔的中心距公差留了0.2mm的调整量，安装找正的时候不用硬撬电机本体就能微调同轴度，脚座和机壳连接的位置做了圆弧过渡，没有做直角衔接，避免电机启停时的冲击力在直角处造成应力集中，很多小厂做的电机脚座是直角焊接或者压铸直角，设备频繁正反转的工况下，脚座很容易从根部震断。尾端的风罩和机壳的卡扣位置做了定位凸点，装风罩的时候不用反复对孔，凸点卡进卡槽后再拧固定螺栓，不会出现风罩偏心蹭风叶的异响问题。接线盒内部的接线柱预留了足够的压线空间，不同线径的电缆接进去不会出现线缆弯折过度碰壳的情况，盒盖的固定螺栓做了防脱设计，拧开的时候螺栓不会直接掉下来掉进设备缝隙里。这些细节在纸面设计的时候很容易被忽略，只有真正在车间装过、修过几十台电机，才知道每一处结构的取舍都是为了减少现场的故障点，降低后期维护的成本。
