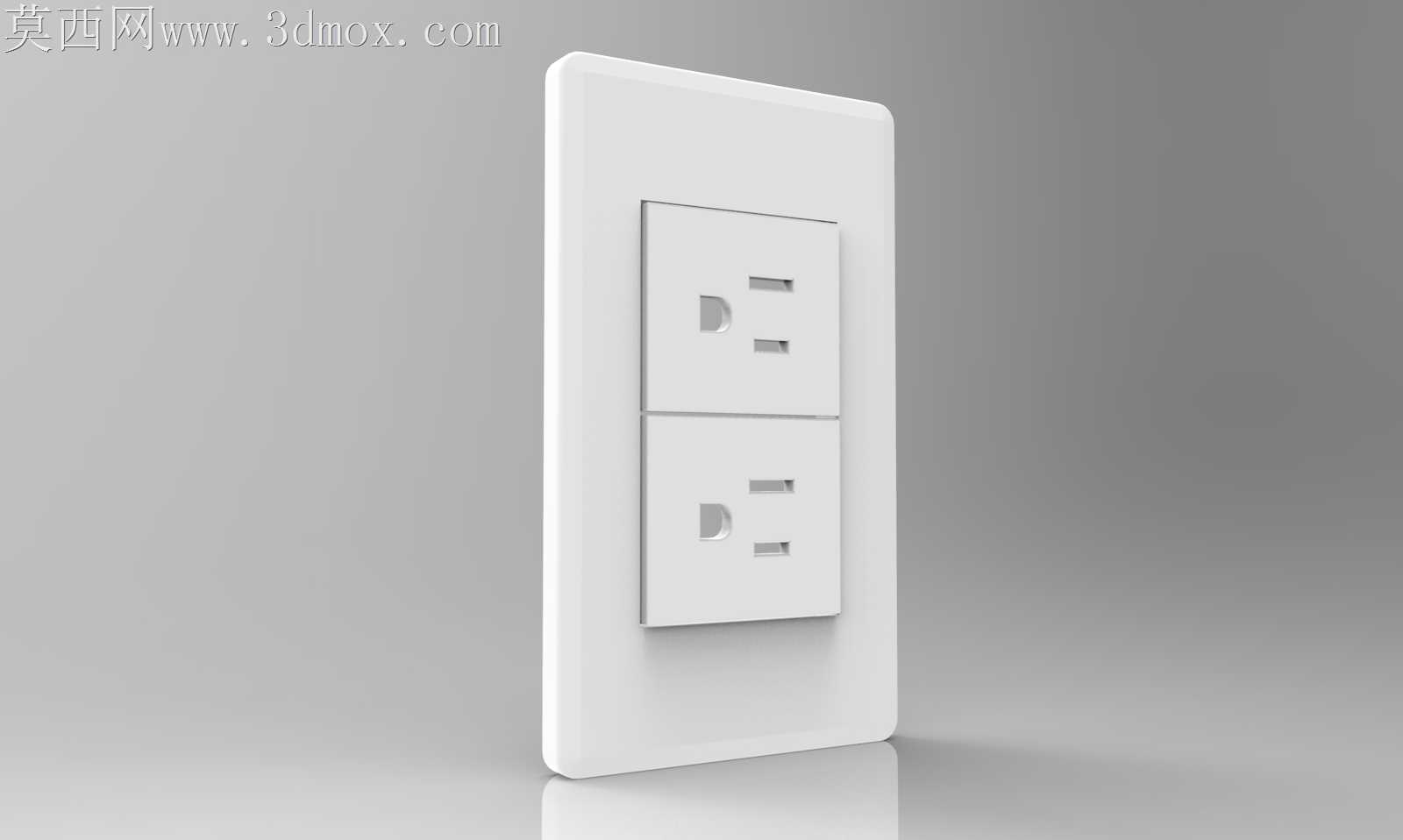

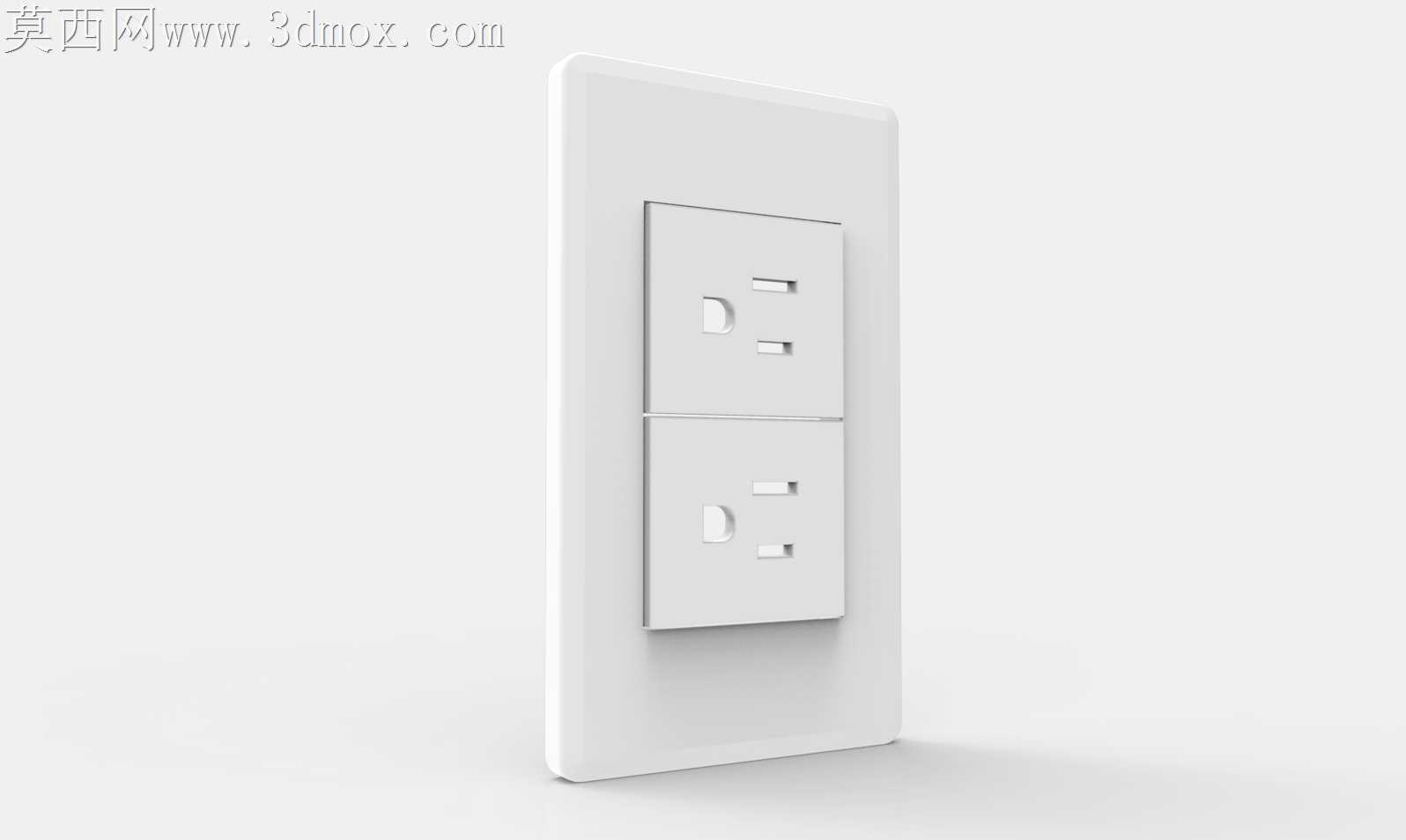

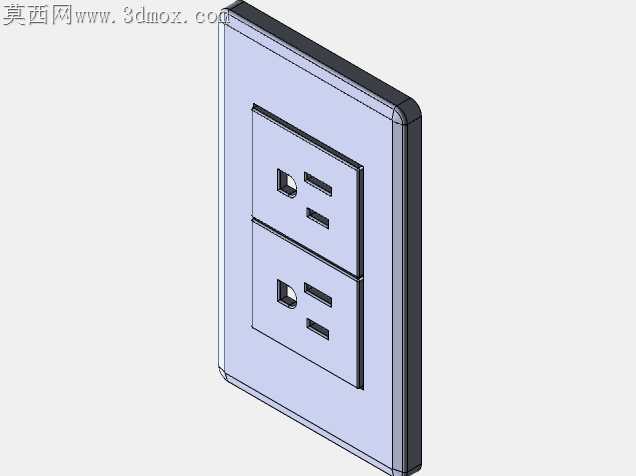

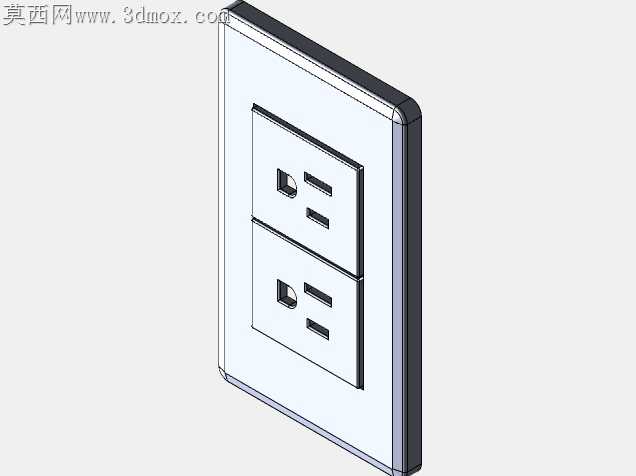

双联美规墙壁插座面板结构设计

墙面电工配件的注塑成型环节，最容易出现的缺陷集中在面板边缘的熔接痕与安装卡扣的脆断问题，这款双联插座面板的结构处理，刚好针对量产环节的这类痛点做了针对性的细节调整。面板外沿做了0.3mm的微倒角过渡，没有采用尖锐直角设计，既避免注塑时熔体在直角处流速不均形成的缺胶问题，也能减少安装时边缘刮蹭墙面涂层的概率，日常插拔插头时手指碰到面板边缘也不会有硌手感。两个插座模块的安装位预留了0.15mm的装配公差，模块卡入面板后不会出现松垮晃动，也不会因为公差过小导致装配时需要强行挤压造成面板内应力残留，长期使用后不会出现应力开裂的问题。面板背面的走线槽深度控制在2mm，刚好能容纳墙内预留的导线接头，不会因为槽深过浅导致面板安装时被导线顶起，出现和墙面贴合不严密的缝隙，也不会因为槽深过大浪费注塑原料，增加不必要的生产成本。表面处理采用细磨砂纹理，没有做高光镜面效果，既能掩盖注塑时可能产生的轻微流痕，降低量产时的外观不良率，日常使用中也不容易残留指纹和灰尘污渍，擦拭清洁的时候更方便。插座保护门的复位弹簧安装位做了限位凸筋，弹簧装入后不会出现偏移卡滞，插拔插头时保护门的开合力度均匀，单孔插入时能保持锁止状态，避免孩童误触引发安全隐患。面板和墙面贴合的背面做了一圈0.2mm的环形凸台，安装时凸台会轻微挤压墙面的腻子层，即使墙面存在微小的不平整，也能保证面板和墙面之间没有明显缝隙，避免灰尘和水汽从缝隙进入底盒。卡扣的厚度做了渐变处理，根部厚度1.2mm，卡接端厚度0.8mm，既保证卡扣有足够的连接强度不会轻易断裂，也能在拆卸面板时拥有合适的形变余量，不会因为硬度过高导致卡扣掰断。
