绝缘与非绝缘压接环形端子结构设计

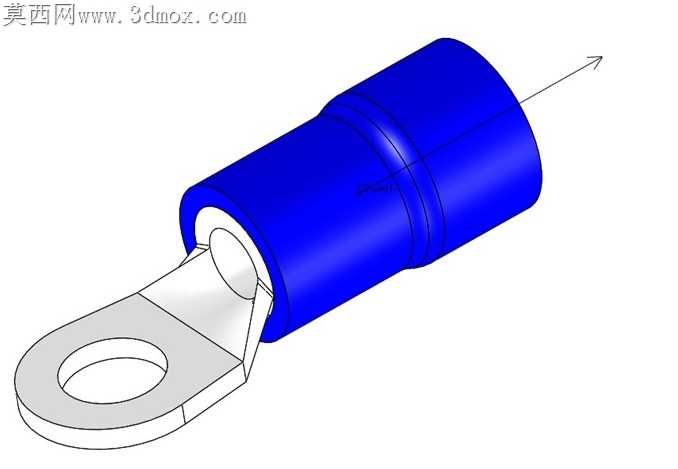

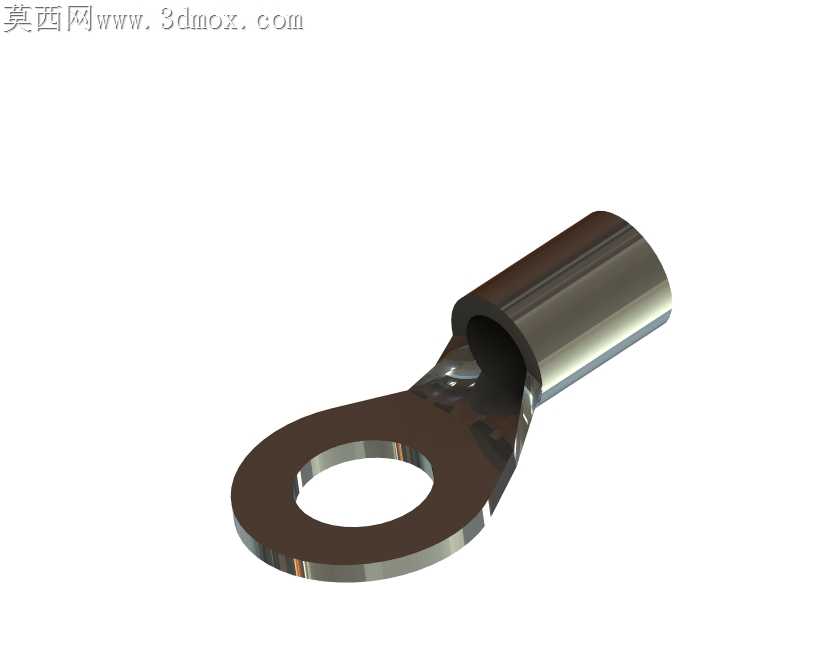

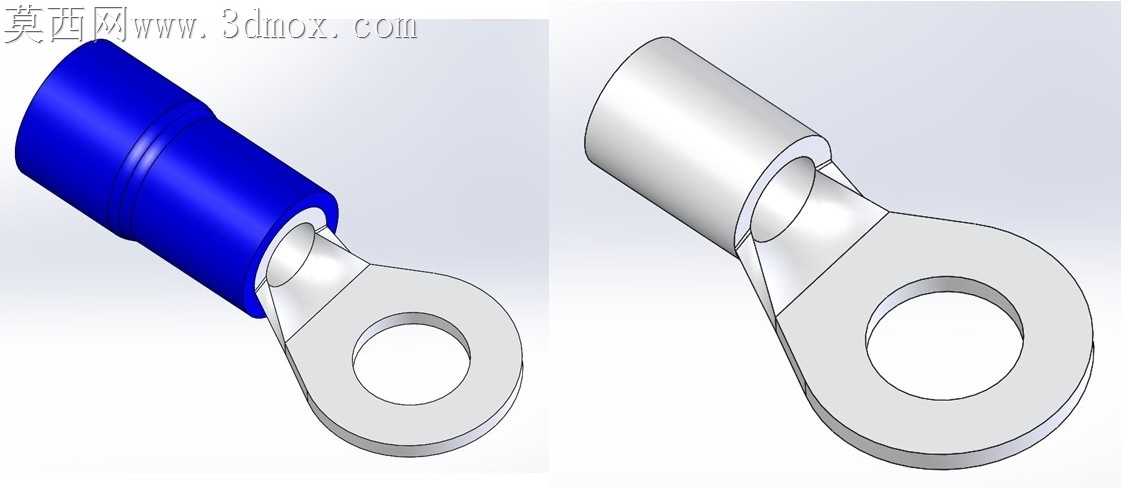

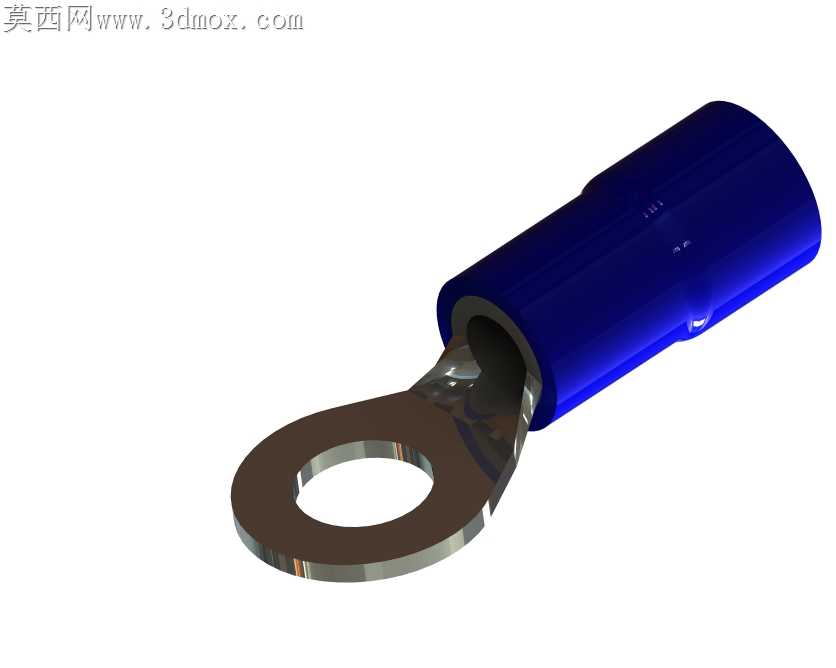

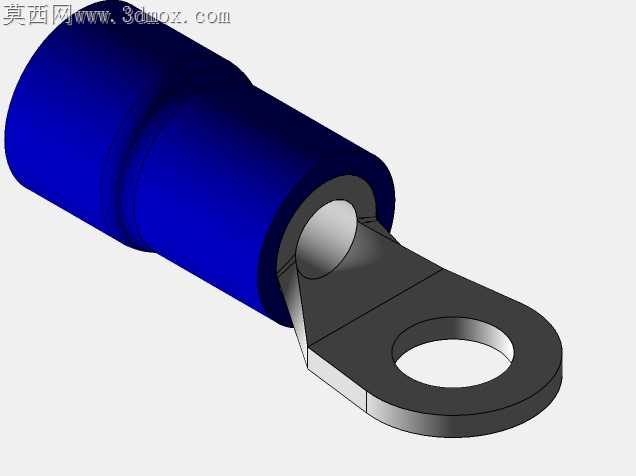

现场接线作业里，裸端子与绝缘护套的配合间隙常是故障高发点，护套松脱会直接暴露金属导体，在震动工况下磨破线芯引发短路，过盈量过大又会让压接时护套开裂，失去绝缘防护意义。这套端子的筒身与环形接片的过渡段做了渐变收窄的圆弧处理，没有生硬的直角转折，压接时筒身受力不会顺着直角棱边出现应力集中开裂，环形接片的安装孔边缘做了微小的倒角，螺栓锁紧时不会刮伤垫片镀层，长期户外使用也能减少接触面的氧化锈蚀概率。带绝缘护套的版本，护套尾部做了内收的唇边结构，线芯插入后唇边能紧贴导线绝缘层外壁，哪怕线束随设备产生小幅拉扯，护套也不会顺着线皮滑移，金属压接筒的内壁做了细密的防滑齿纹，压接后齿纹会咬入导线铜丝缝隙，大电流通过时不会因为接触电阻过大局部发热，也能避免拉扯时线芯从筒身脱出。非绝缘版本的筒身壁厚做了梯度设计，靠近压接端的壁厚略薄，压接时更容易产生均匀的塑性变形，靠近环形片的位置壁厚稍厚，能承接锁紧螺栓时的压紧力，不会因为螺栓扭矩过大导致筒身变形塌陷。环形接片的平面度控制在极小公差范围内，与接线座贴合时没有翘曲间隙，不用额外加平垫填补缝隙就能保证足够的接触面积，接片与筒身的衔接位置做了加厚处理，多股线压接后反复弯折也不会在衔接处断裂。不同规格的端子压接筒内径匹配对应线径的导体截面，不会出现细线塞大筒压接不实，或是粗线硬塞刮断铜丝的问题，绝缘护套选用的材质耐温范围覆盖常规工业设备的运行温度，低温环境下不会发硬脆裂，高温环境下也不会软化变形脱落。压接位置的标识做在筒身侧面，压接钳的模腔能精准对准标识位置，压出的压痕均匀对称，不会出现偏压导致的筒身单侧开裂，环形孔的中心与筒身轴线保持严格同轴，接线后导线不会出现偏斜，相邻端子排布时不会因为导线歪扭挤在一起留下安全隐患。
