首尔半导体集成交流LED照明模组结构

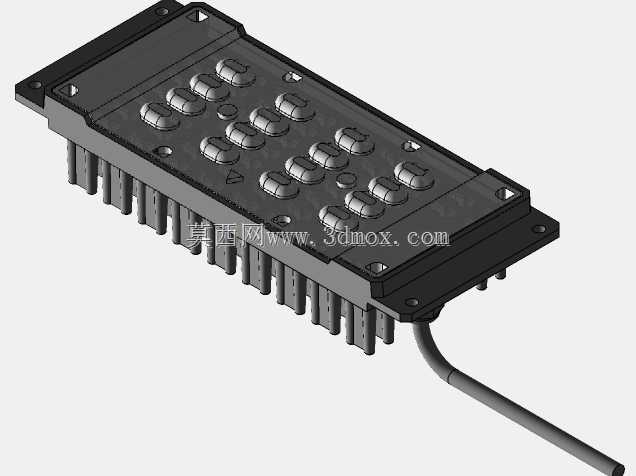

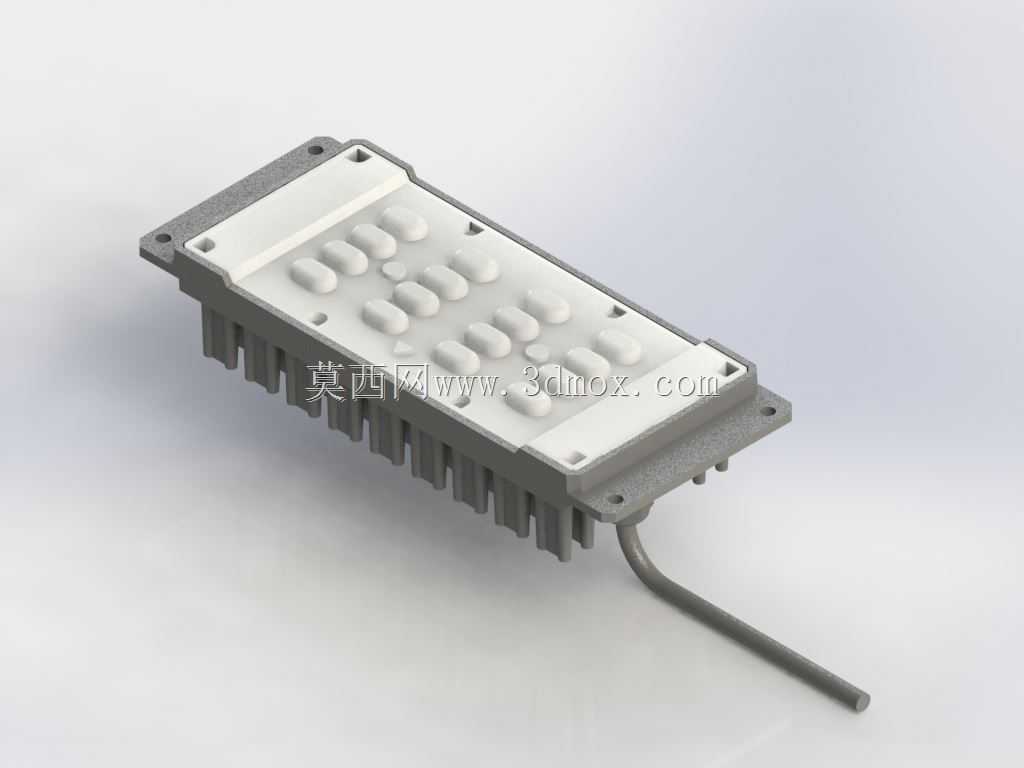

该集成交流LED模组主要面向工业照明、户外区域照明、商用大功率照明场景设计，可直接适配交流供电回路，省去外置驱动电源的安装空间与接线工序，降低整灯装配的物料成本与故障点。从结构设计来看，模组采用一体化散热基座，基座背部设置等距排布的平行散热鳍片，鳍片厚度与间距经过热仿真优化，在自然对流条件下可快速将LED工作产生的热量导出，避免PN结温度过高导致的光衰加速问题，保障长期工作的光效稳定性。正面灯珠排布采用矩阵式布局，灯板与散热基座之间预设导热介质填充层安装位，可填充导热硅脂或导热胶垫降低接触热阻，外围白色绝缘边框既起到灯板定位作用，也可实现基础的防触电绝缘防护，避免装配过程中误触带电部位。模组四角设置带安装孔的固定凸耳，凸耳与散热基座为一体压铸成型结构，安装孔位公差按照通用灯具安装标准设计，可直接通过螺丝固定在灯具壳体的预设安装位上，无需额外制作转接支架，出线端从模组侧部引出，线缆根部做防弯折应力释放结构，避免安装布线时线缆根部反复弯折导致的线芯断裂问题。设计过程中优先考虑了装配兼容性，整体外形尺寸适配主流大功率泛光灯、投光灯的内腔安装边界，安装凸耳的孔距可覆盖多数现有灯具壳体的安装孔位，替换传统分体式LED灯珠加驱动的组合结构时，无需对原有灯具壳体做二次改模，可直接替换升级。模组正面的灯珠排布密度兼顾了出光均匀度与散热间距，避免灯珠间距过小导致的热量集中问题，同时白色边框的高度略高于灯珠表面，可在装配透光罩时起到支撑作用，避免透光罩直接挤压灯珠造成损坏。散热鳍片的朝向设计适配灯具常规安装姿态下的空气流向，无论灯具采用水平安装还是倾斜安装，鳍片间的空气通道都能形成顺畅的自然对流，无需额外加装散热风扇即可满足额定功率下的散热需求，减少了活动部件带来的可靠性风险。出线端的线缆长度预留了常规装配的接线余量，端部可直接对接交流供电端子，接线部位预设绝缘护套安装位，满足户外使用的绝缘防护要求。
