木工多轴钻床带运动仿真结构设计

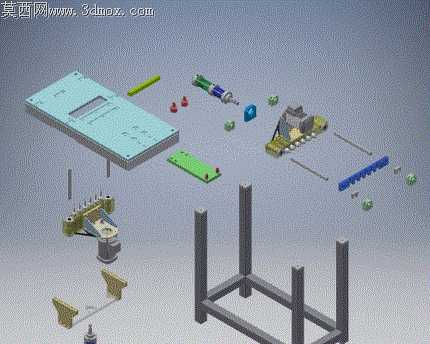

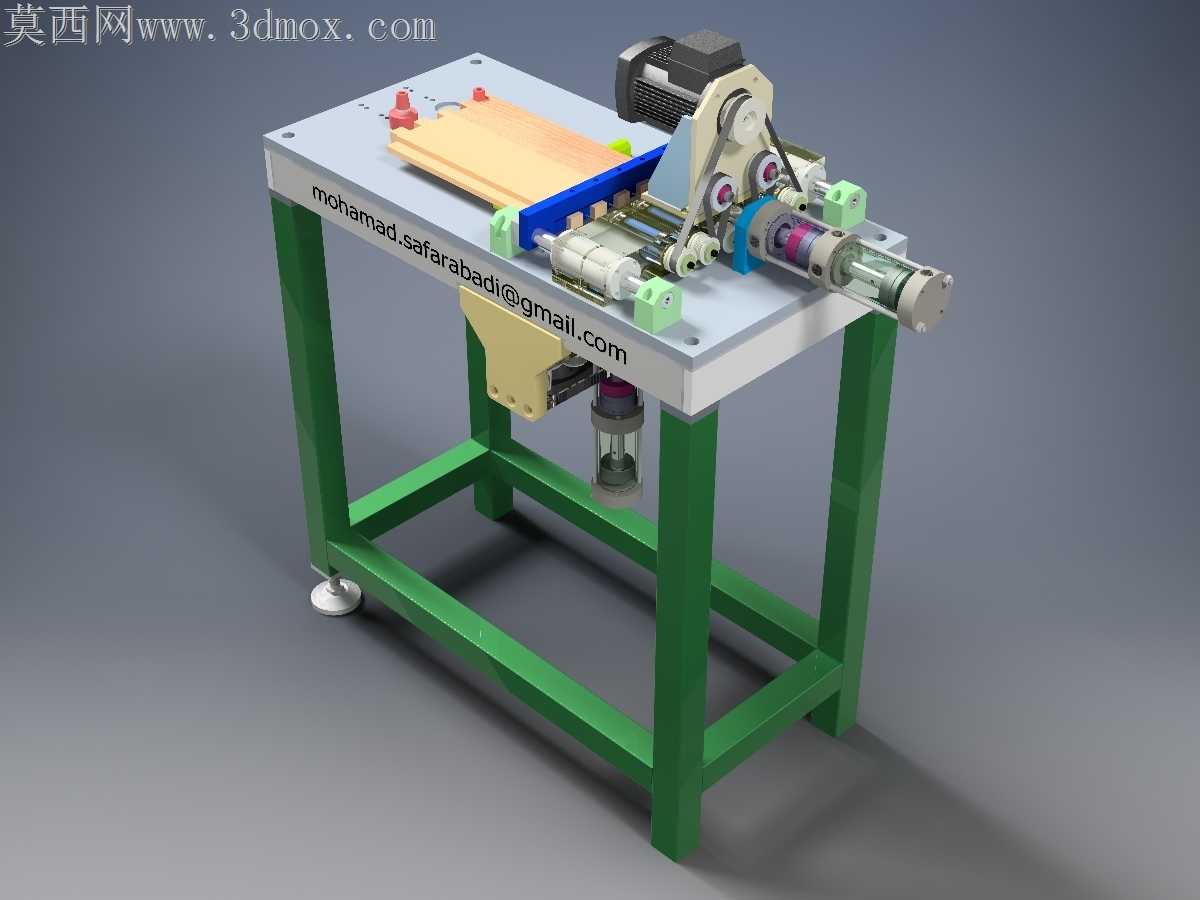

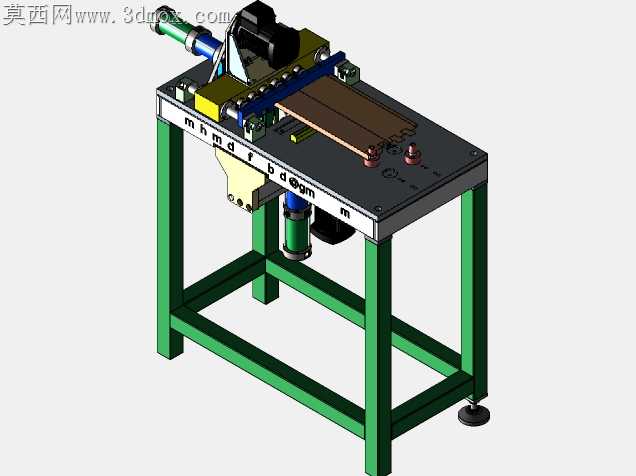

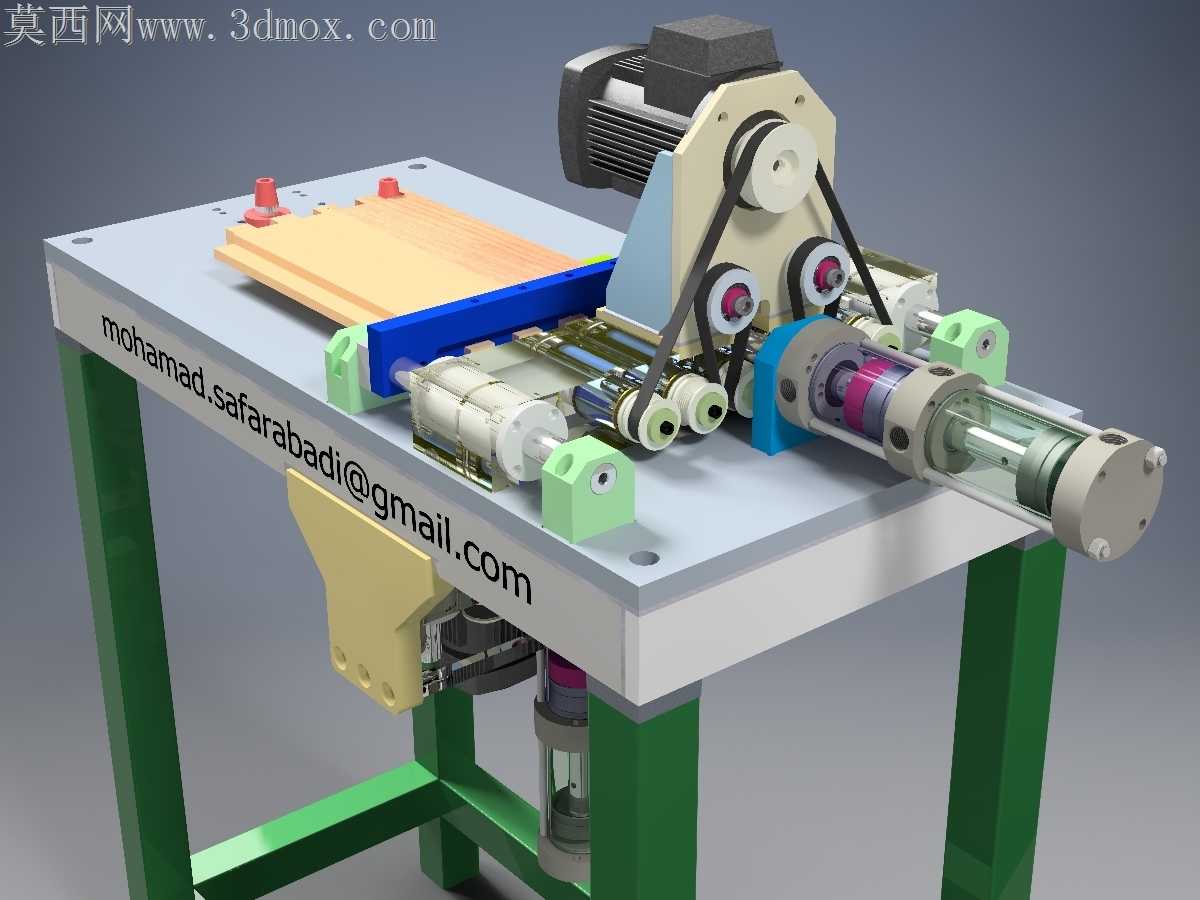

刚拿到木工钻孔工序的需求时，最先头疼的是排钻工位的孔位同轴度偏差，之前试做的单轴钻台每次换工位都要重新对位，木板进给时边缘容易崩毛刺，换了三种压料结构都没解决压持不稳的问题。做这套结构的时候特意把钻轴排布和进给导轨的平行度公差卡到了0.02mm以内，皮带轮的张紧结构没选市面上常见的外置张紧轮，改成了电机座腰型孔微调的形式，避免张紧轮长期运转跳带导致的钻速波动，毕竟木工钻孔时钻速不稳很容易把孔边烧黑。

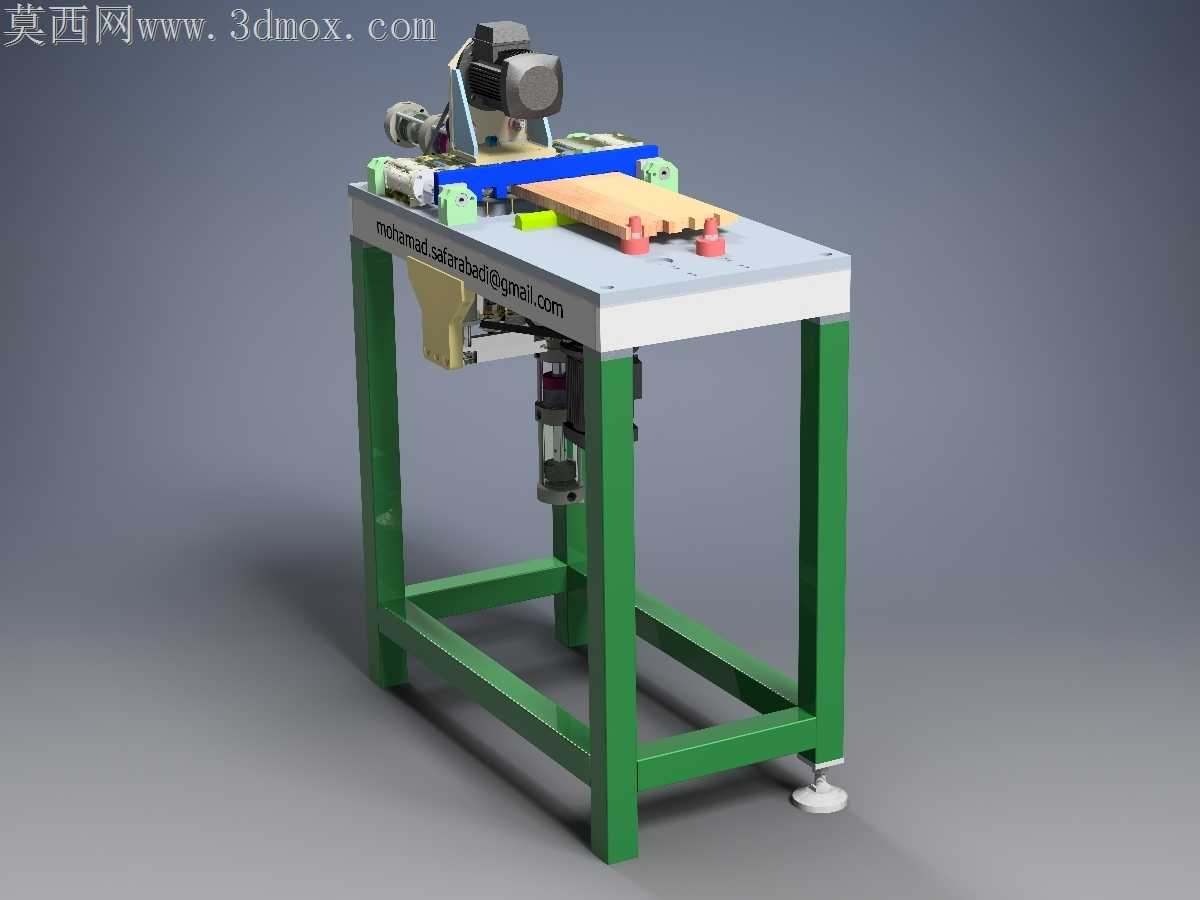

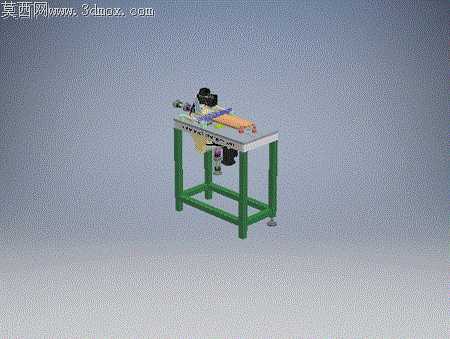

做运动仿真的时候踩了不少跨格式转档的坑，最初把钻轴升降的气缸行程参数设错了，模拟压料时压头直接撞到了工作台面，反复调整了三次气缸的限位硬挡块位置，才把压料行程和钻轴进给行程的时序对上——压头先下压15mm把木板牢牢压在工作台面的防滑垫上，延迟0.2秒后钻轴再下钻进给，退钻时钻轴先完全退出木板，压头再抬起，完全避免了退钻时带起木板导致的孔壁拉伤。

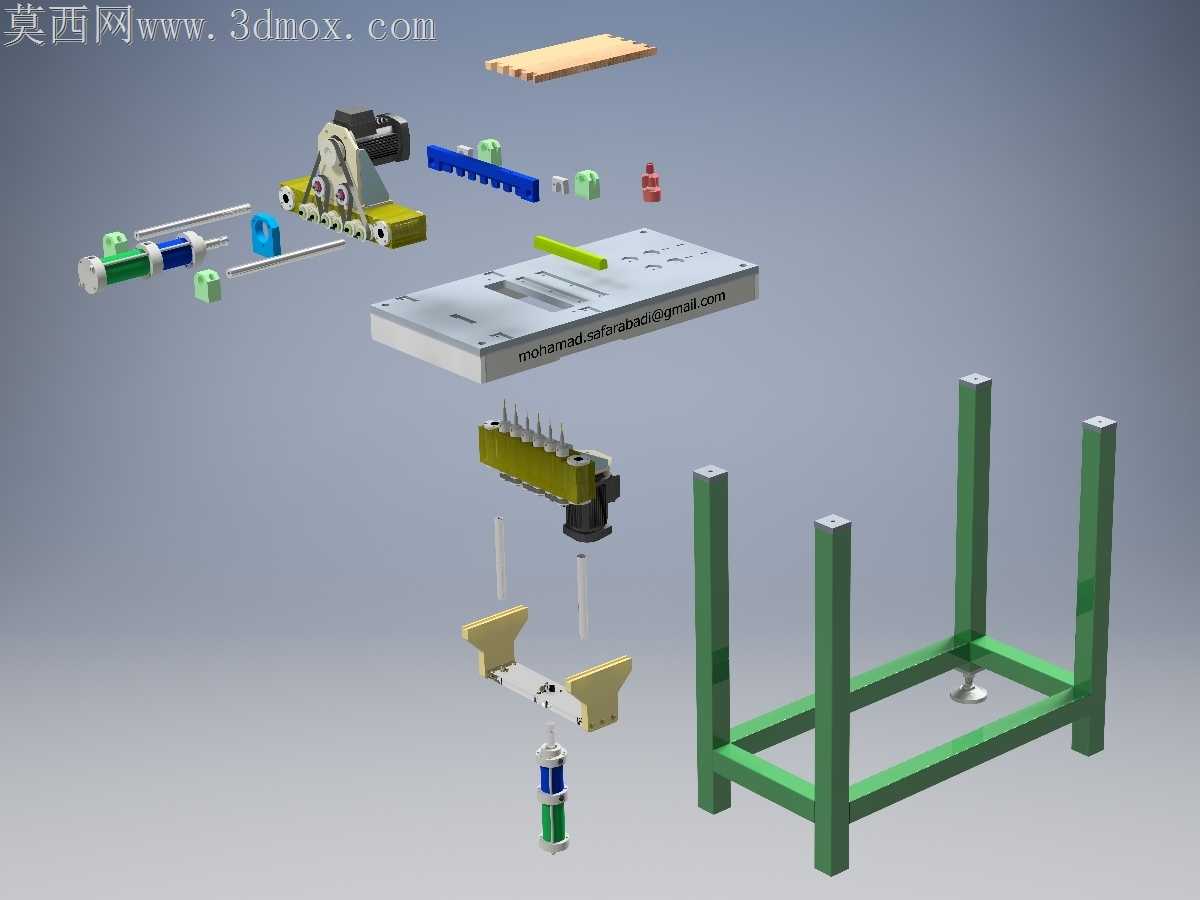

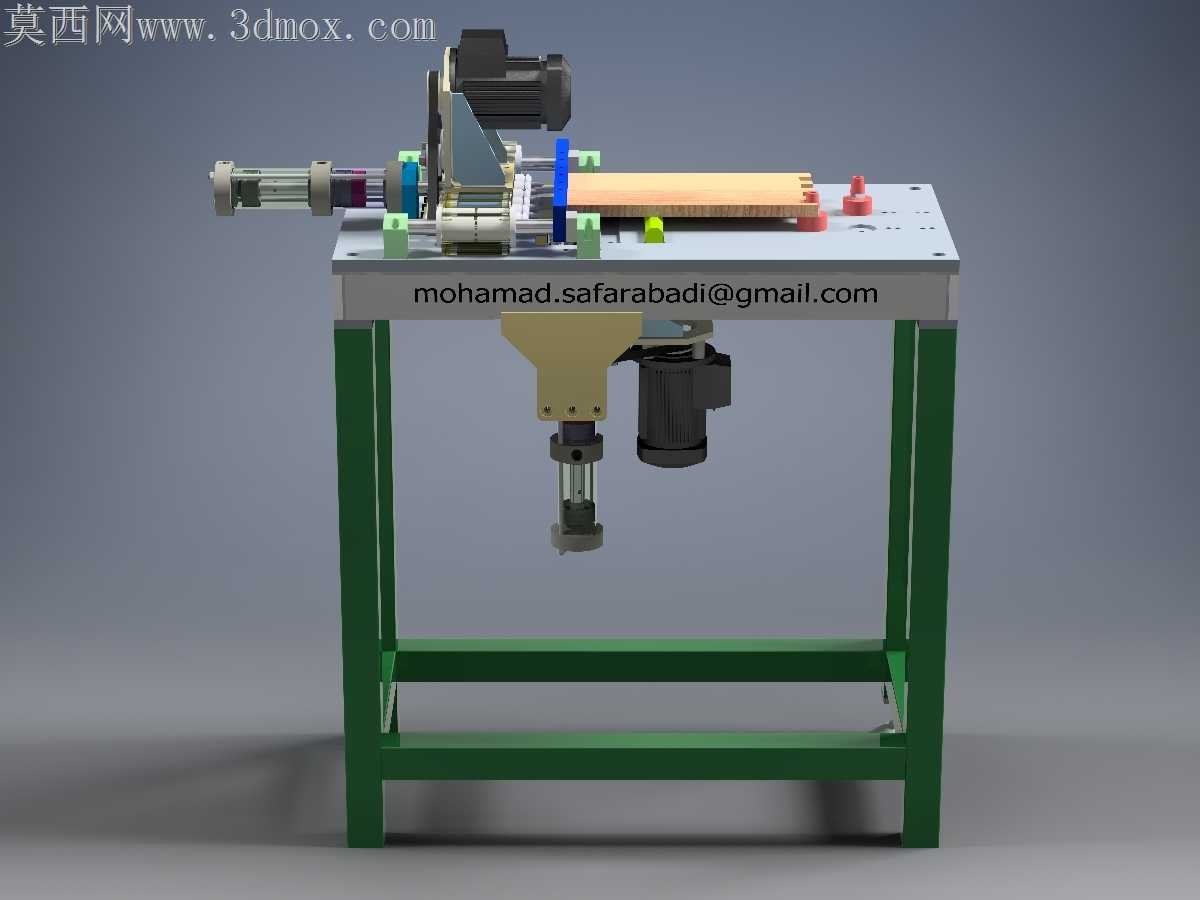

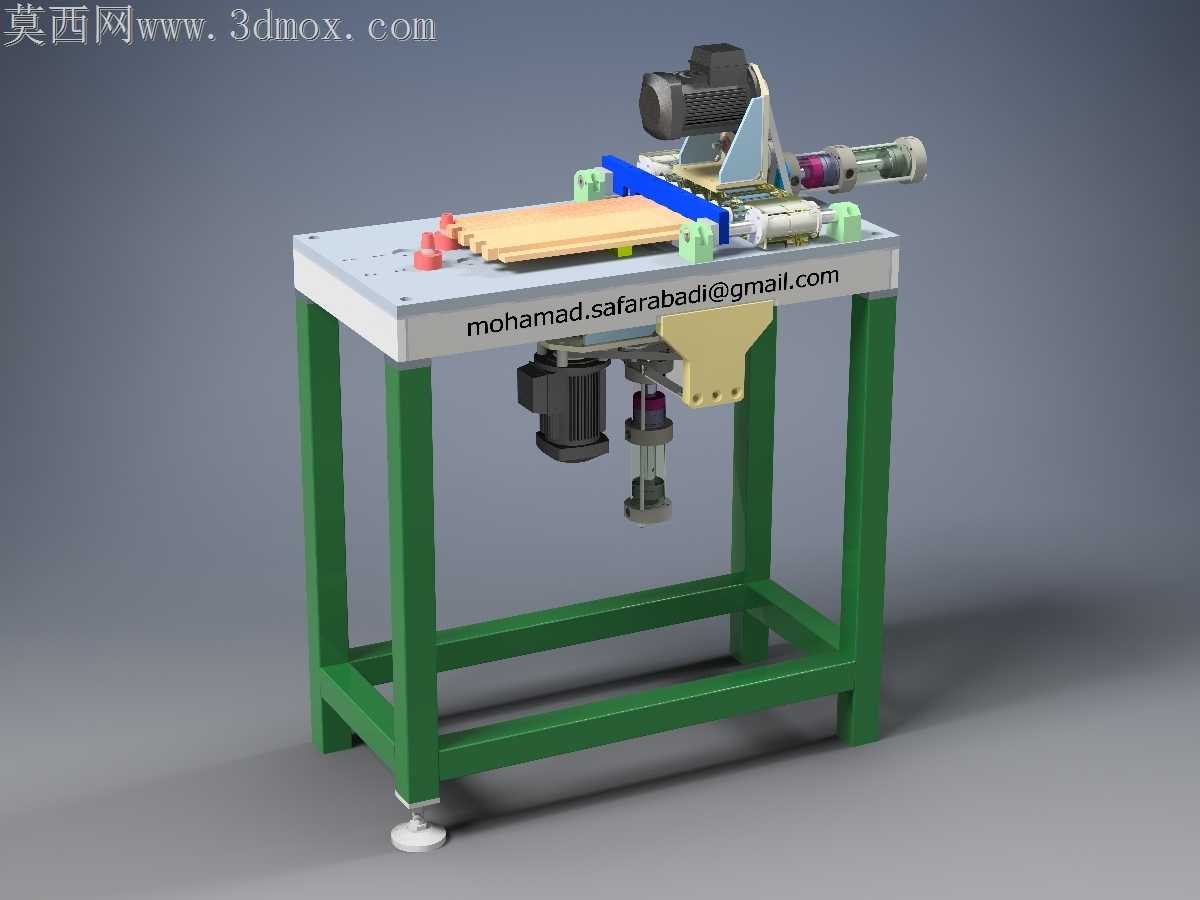

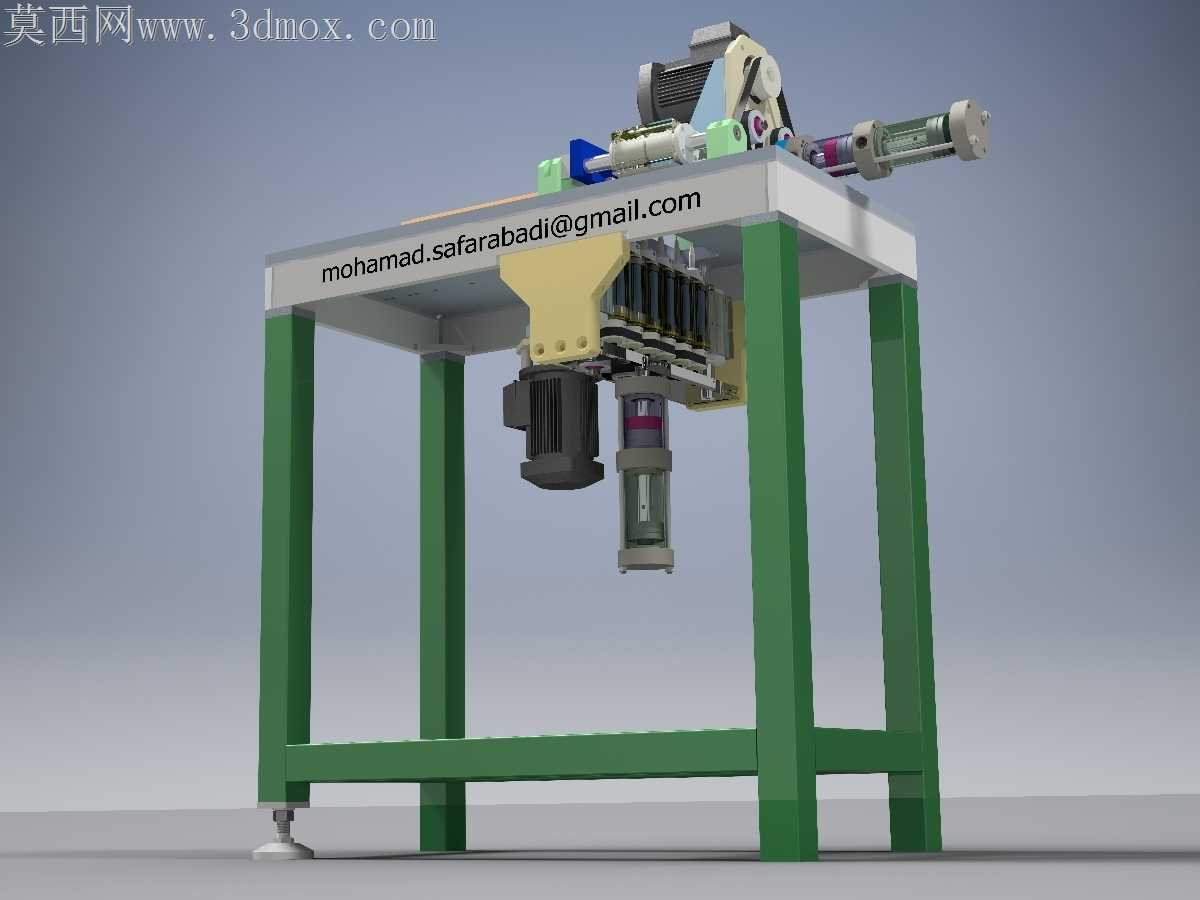

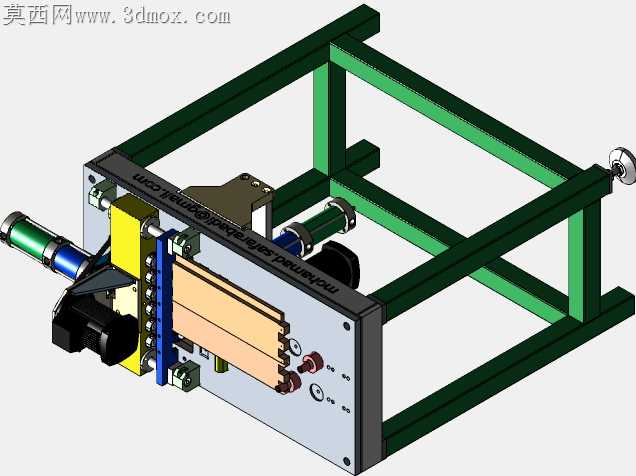

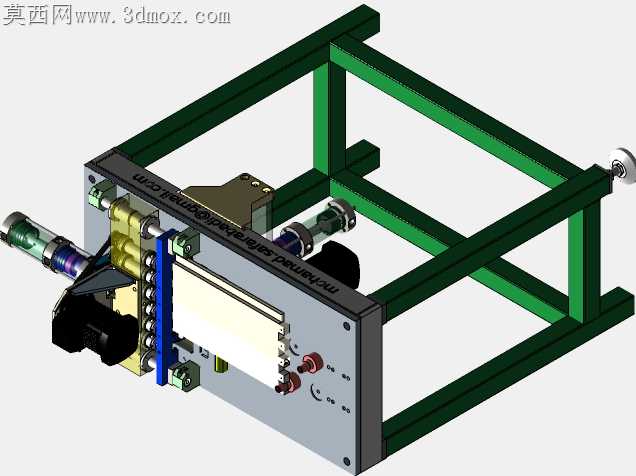

机架部分选的是方管焊接结构，没追求轻量化做铝型材拼接，毕竟多轴同时钻孔时的振动不小，焊接机架的刚性足够把钻削振动压到最低，脚轮加了可调支撑脚，移动到位后把支撑脚拧到贴实地面，钻削时整个机架不会晃。之前给实训学员演示类似结构时，见过有人把钻轴的同轴度调歪，打出来的孔斜度超差，这套结构里每个钻轴座都做了微调锁紧结构，换不同直径的钻头时不用拆整个钻排，单独微调对应轴的位置就行。

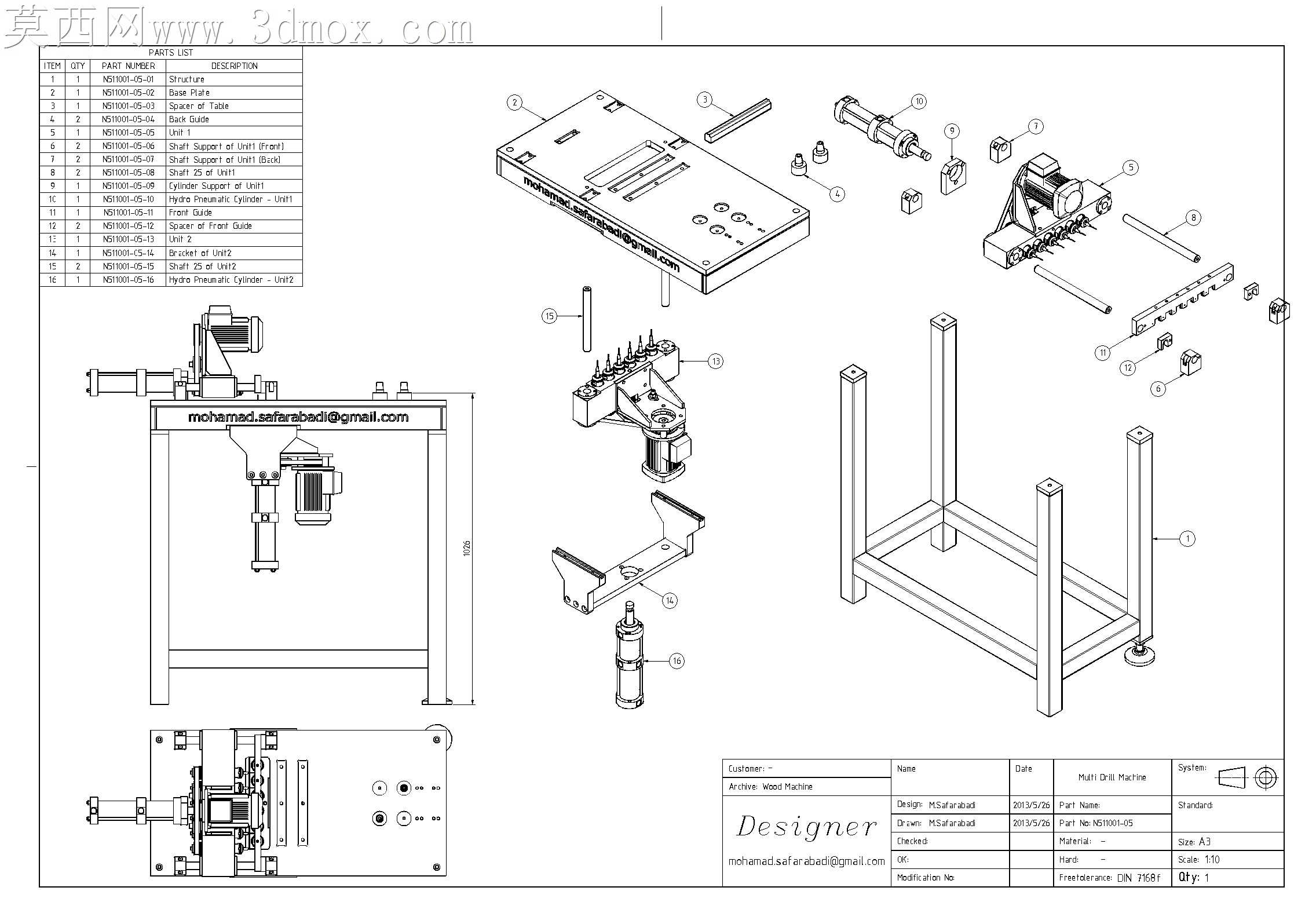

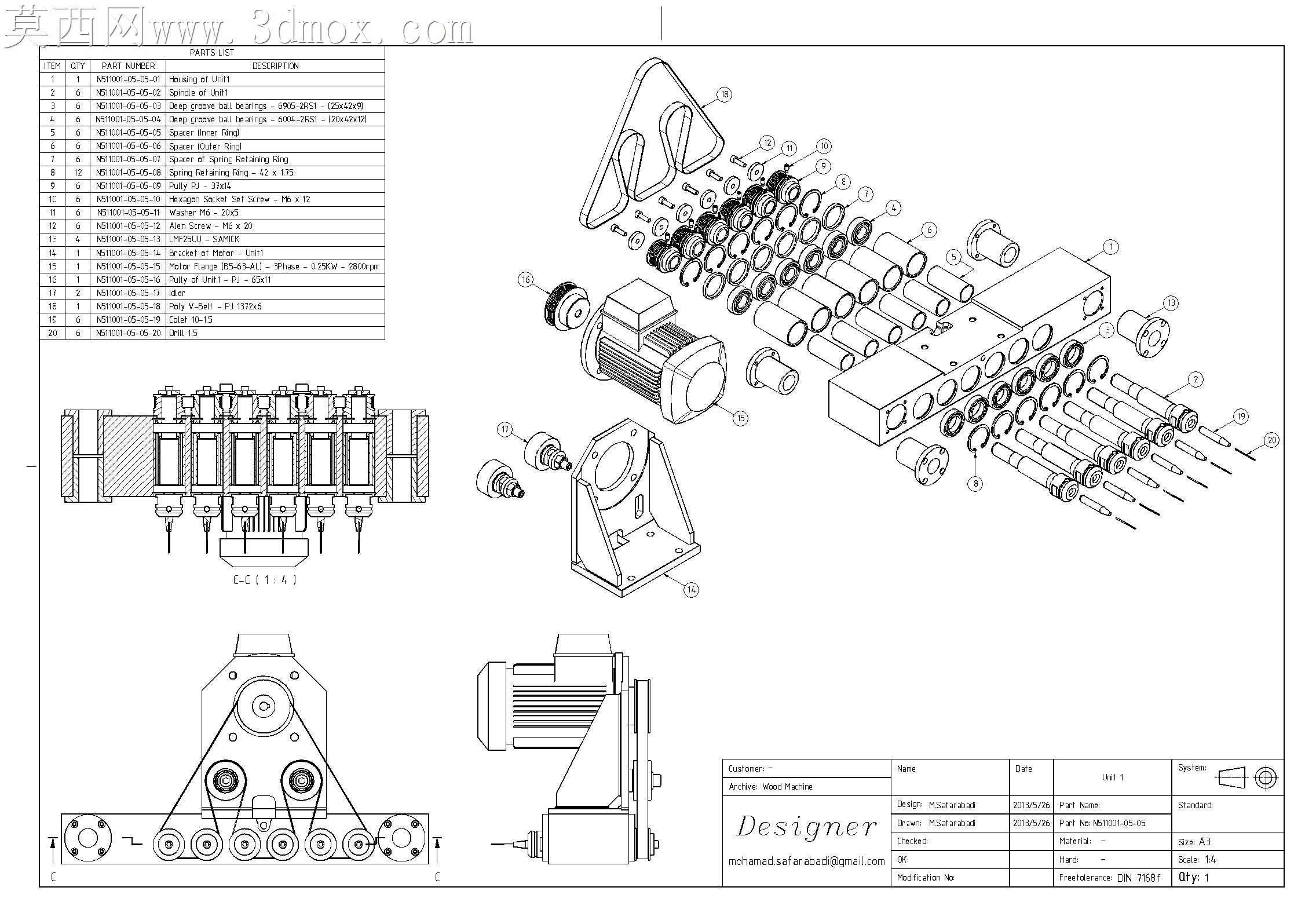

图纸标注的时候特意把每个钻轴的中心距公差、皮带轮的安装跳动要求都标了明细，之前做同类设备时吃过标注不全的亏，车间装配时把皮带轮装偏了半毫米，空转时整个钻排都抖，拆了重装花了整整一下午。做结构取舍的时候放弃了自动换钻夹头的复杂结构，毕竟木工钻孔的钻头规格相对固定，加自动换头结构不仅会拉高整体成本，还会增加故障点，日常维护换钻头手动拧夹头完全够用，反而更适合小型木工加工坊的使用工况。
