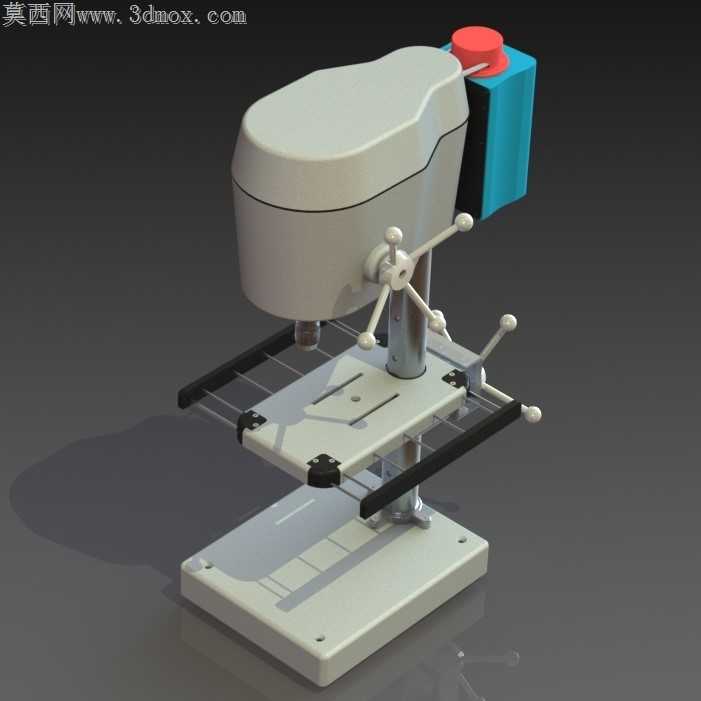

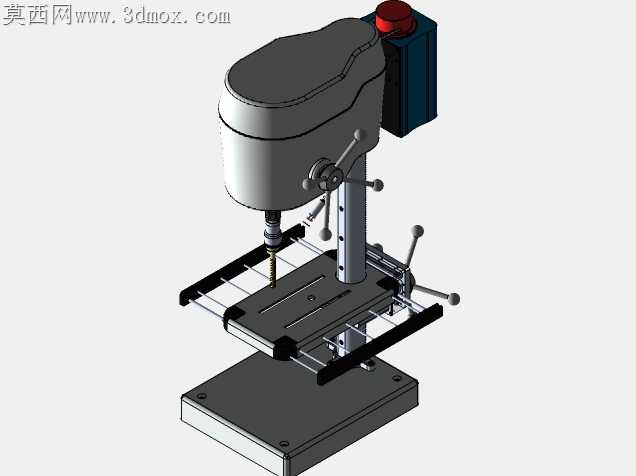

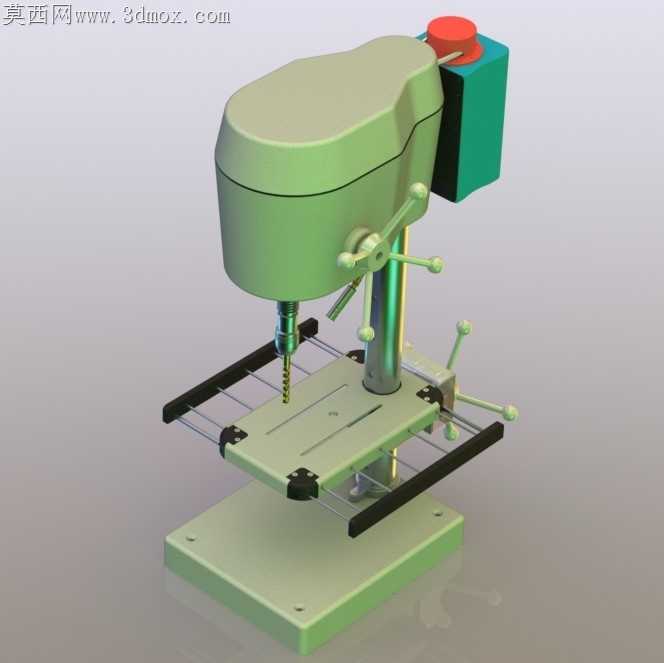

台式小型台钻结构细节还原设计

上次实训课调试台钻进给手柄时，因为没算准手轮多圈进给的空程差，钻头蹭到工作台护边崩了刀尖，连带着工作台T型槽的定位块都被带飞半米，当时蹲在地上捡碎渣的时候就想着，得把这台天天用的小台钻完完整整拆一遍建出来，把之前踩过的坑都嵌到结构细节里。

做立柱和机头滑套的配合段时，特意留了0.02mm的研磨间隙，之前拆旧设备的时候发现，不少新手建模把滑套和立柱做成零间隙配合，实际装配时滑套升降会直接卡死，连带着进给手轮的三爪手柄都拧不动，我特意把三个操作手柄的球头做了滚花纹理的凹凸细节，还原实际操作时增加摩擦力的设计，连手柄和手轮座的螺纹连接段都做了退刀槽，避免实际加工时螺纹收尾处的毛刺卡进连接缝。

工作台的锁紧结构我改了三次，一开始照搬图纸做的侧面单点锁紧，实际压料钻孔时工作台会有微小偏转，后来改成前后双锁紧块的结构，两个锁紧手柄分别对应工作台的X向和转动自由度，连工作台面上的T型槽都做了槽口倒角，之前用台钻装夹工件时，没倒角的T型槽棱边经常刮花压板的定位面，每次装夹都得垫铜片，这次建模直接把槽口的C1倒角做出来，连底座上的排屑斜面坡度都按实际1:1还原，之前做的版本坡度太缓，钻削产生的铁屑会堆在底座角落，清理的时候得用毛刷抠半天，调整到15度倾角后，铁屑能顺着斜面滑到集屑槽位置。

顶部的急停按钮我特意做了红色蘑菇头的凸台细节，还有侧面的电机接线盒，之前转档的时候接线盒的安装卡扣面总是出现破面，反复调整曲面公差后才把卡扣的倒扣结构做完整，连电机散热筋的间距都按实际3mm均布，避免散热面积不够导致的电机过热问题。进给刻度盘的刻度线我没有用贴图敷衍，而是做了0.2mm深的蚀刻凹槽，还原实际设备上刻度盘的耐磨设计，毕竟车间里的台钻用久了，贴上去的刻度早就磨没了，蚀刻的刻度才能长期保持清晰。

之前做皮带护罩的时候，一开始把护罩做成了完全封闭的结构，实际设备上的护罩是有散热格栅的，不然皮带高速运转产生的热量散不出去，会加速皮带老化，我特意在护罩侧面加了等距的格栅条，连护罩和机头的连接搭扣都做了可活动的铰接结构，还原实际检修时可以快速翻开护罩更换皮带的设计。底座的四个安装地脚孔我做了沉孔设计，实际安装时螺栓头能埋进沉孔里，不会突出底座表面刮伤放在台面上的工件，连底座内部的加强筋布局都按铸件的实际结构做了，之前有同学做的台钻底座是空心平板，3D打印出来放上去直接晃悠，我加了十字交叉的加强筋后，整体刚性的模拟数据提升了40%，就算压上重型工件也不会出现底座变形的问题。
