剖视结构双缸动力装置教学演示模型

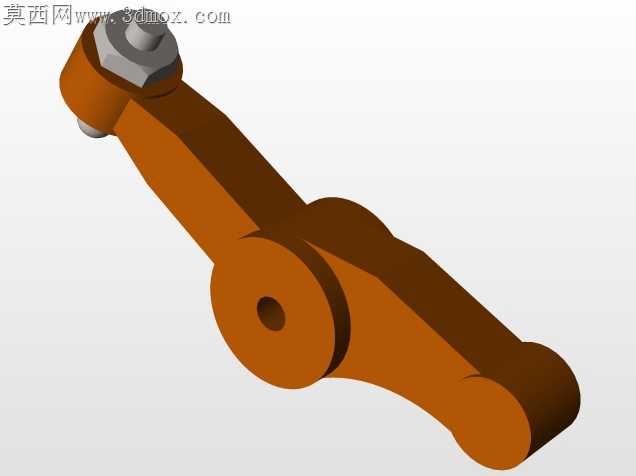

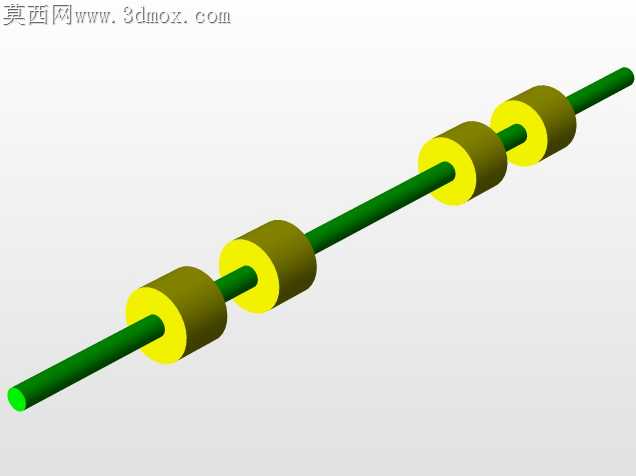

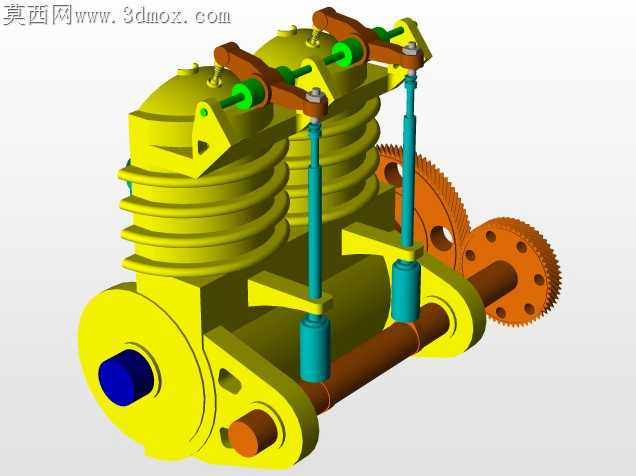

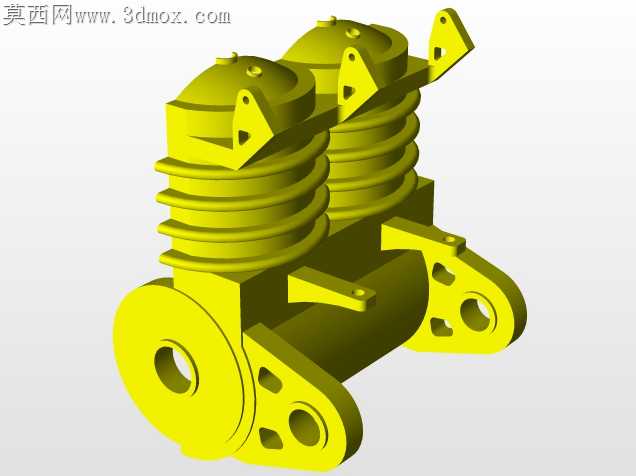

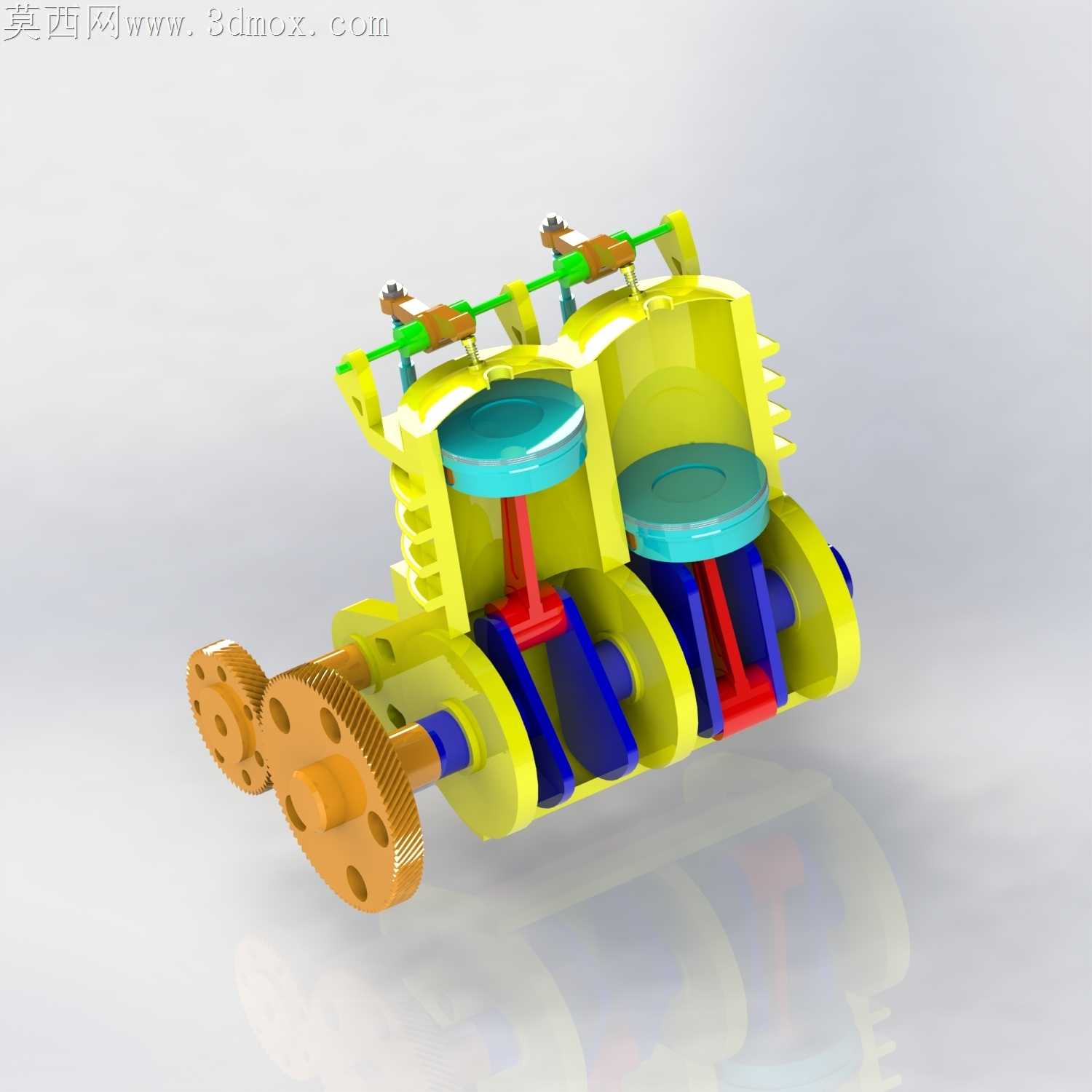

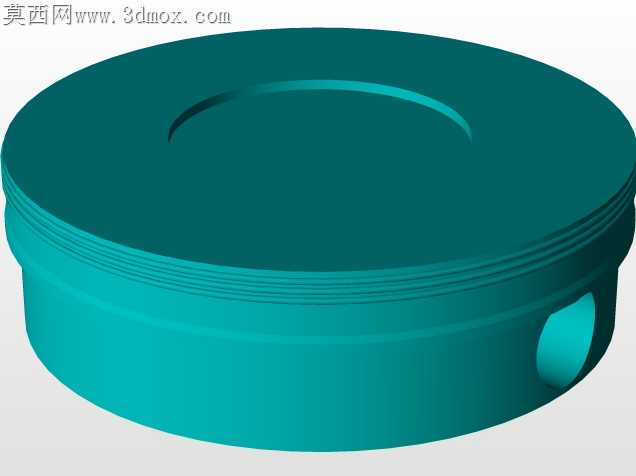

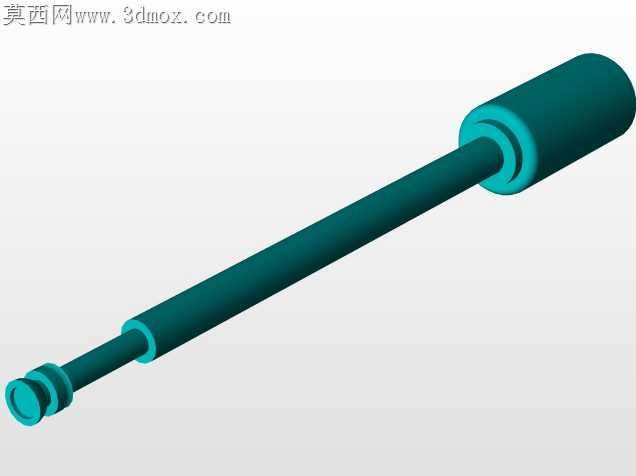

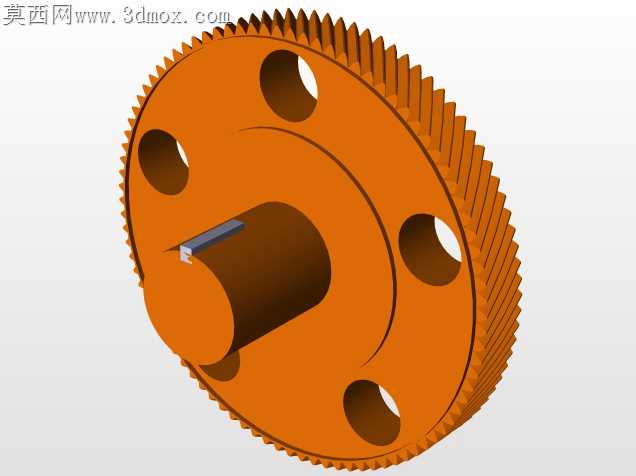

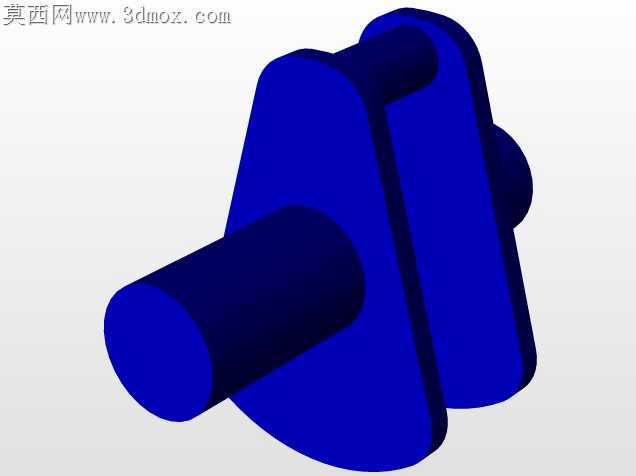

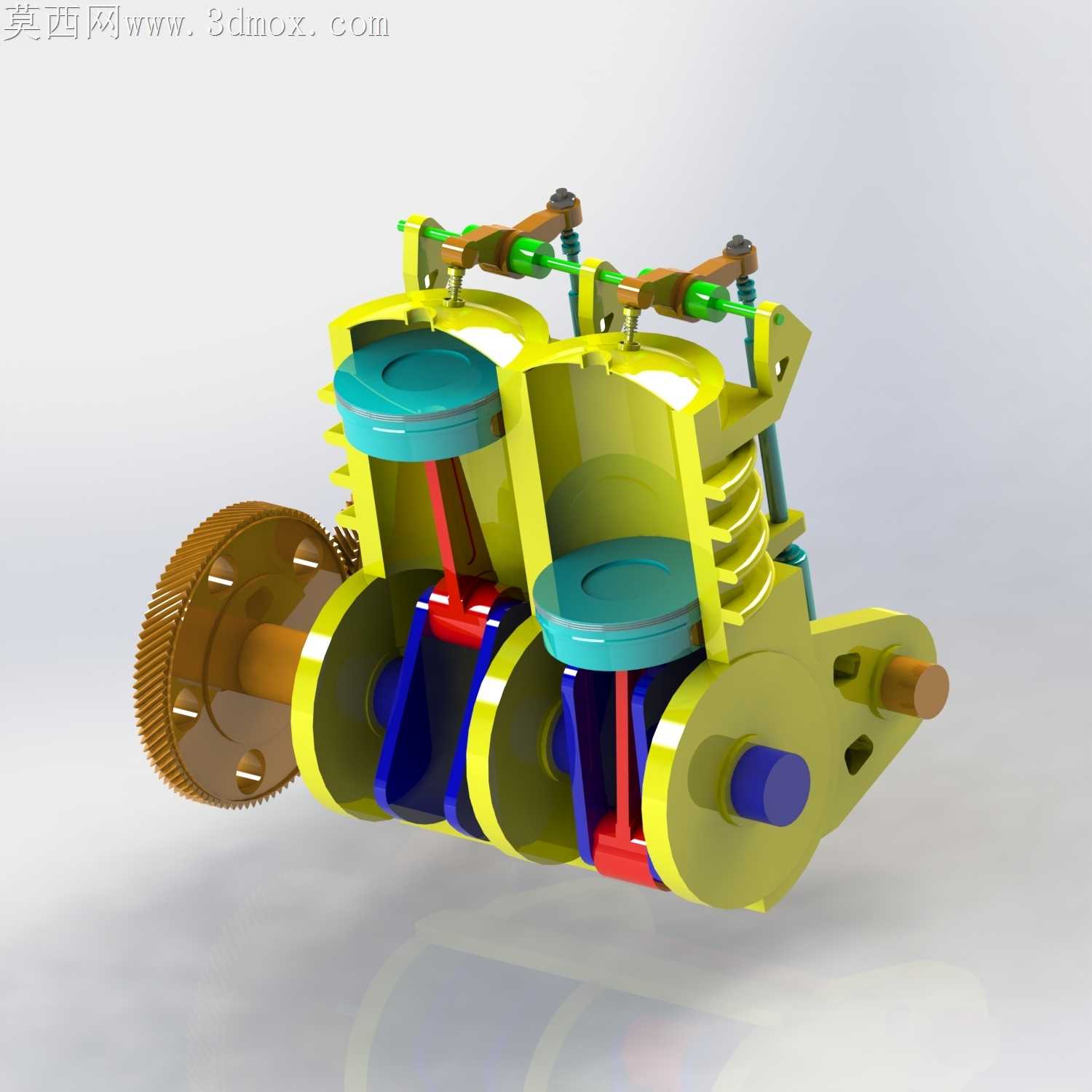

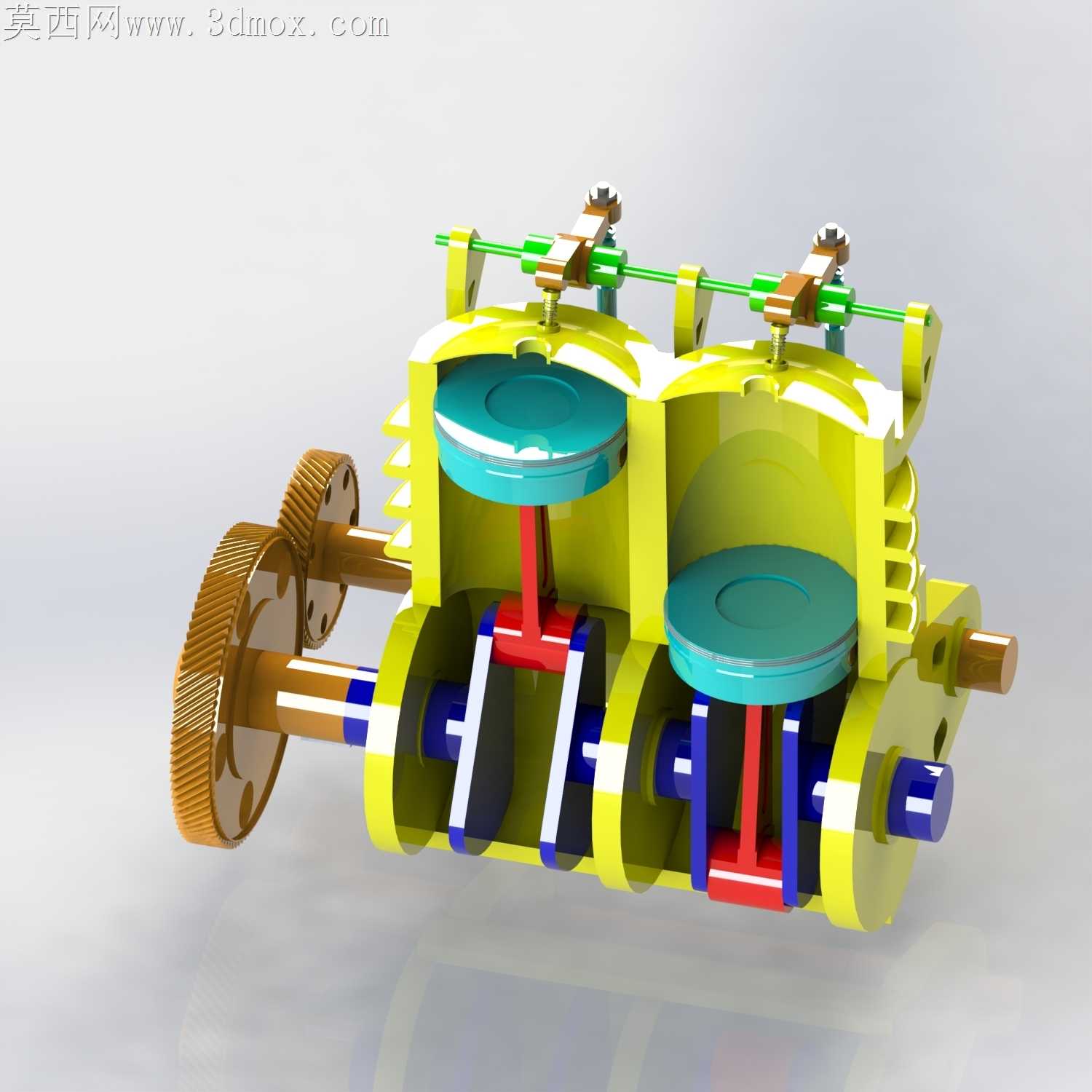

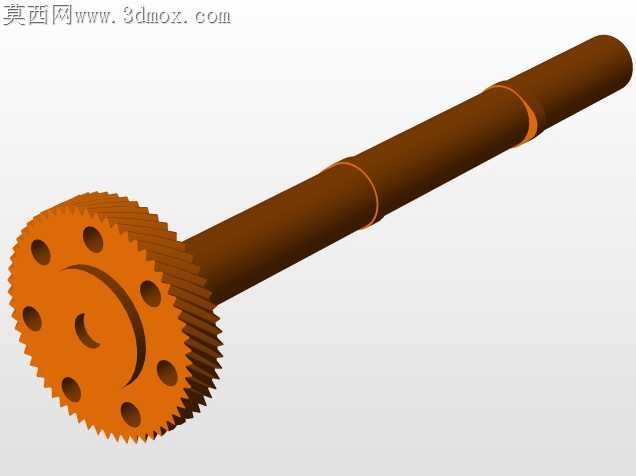

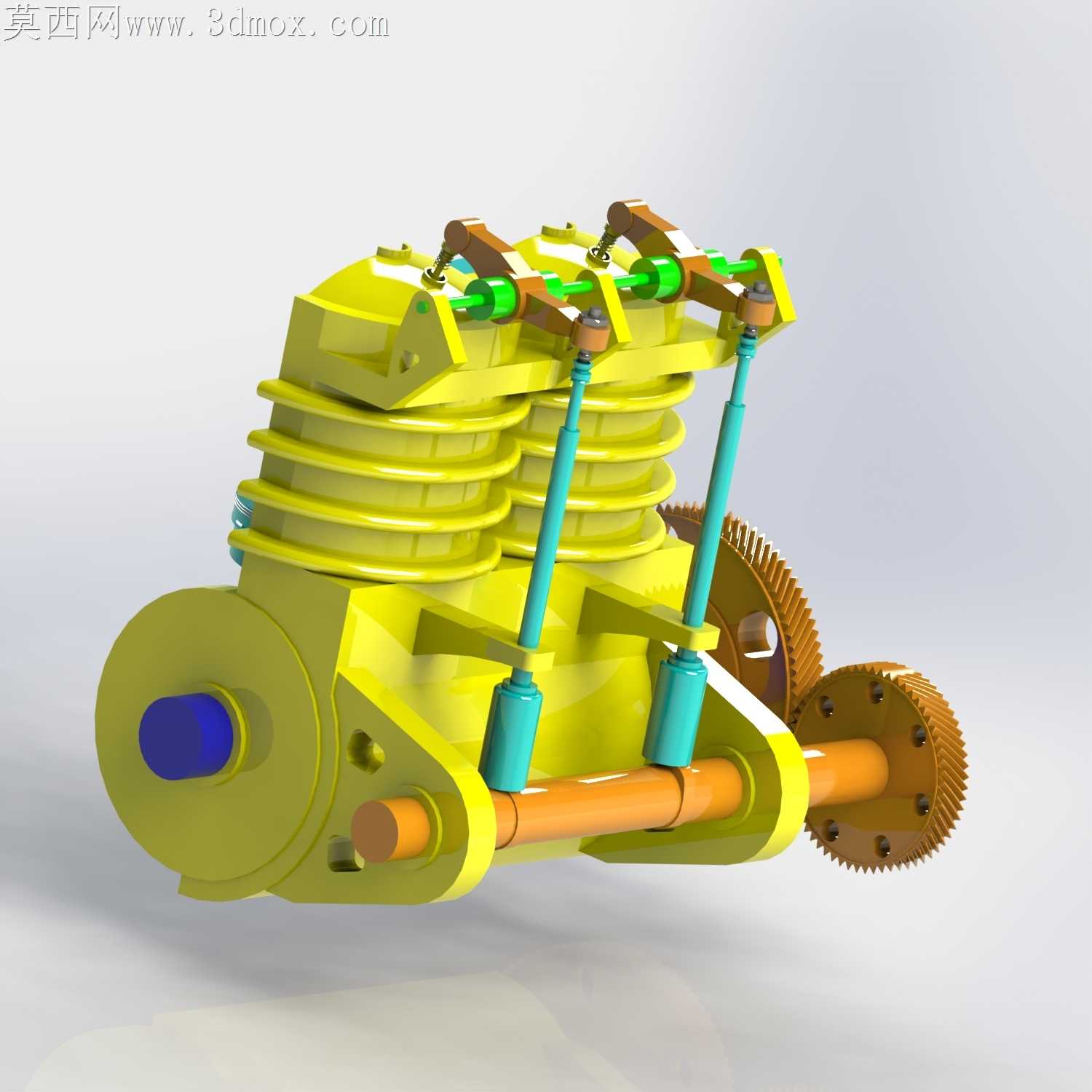

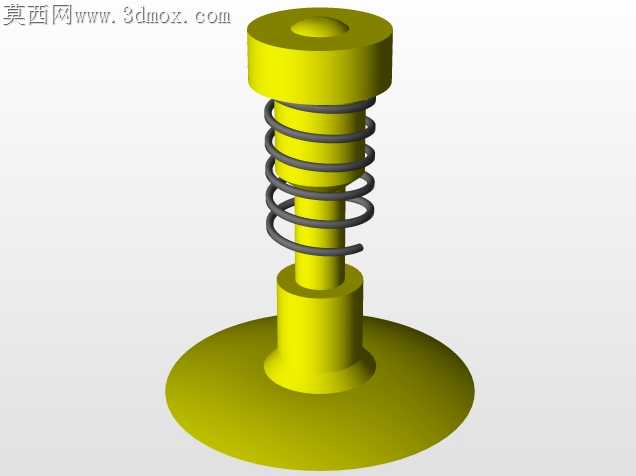

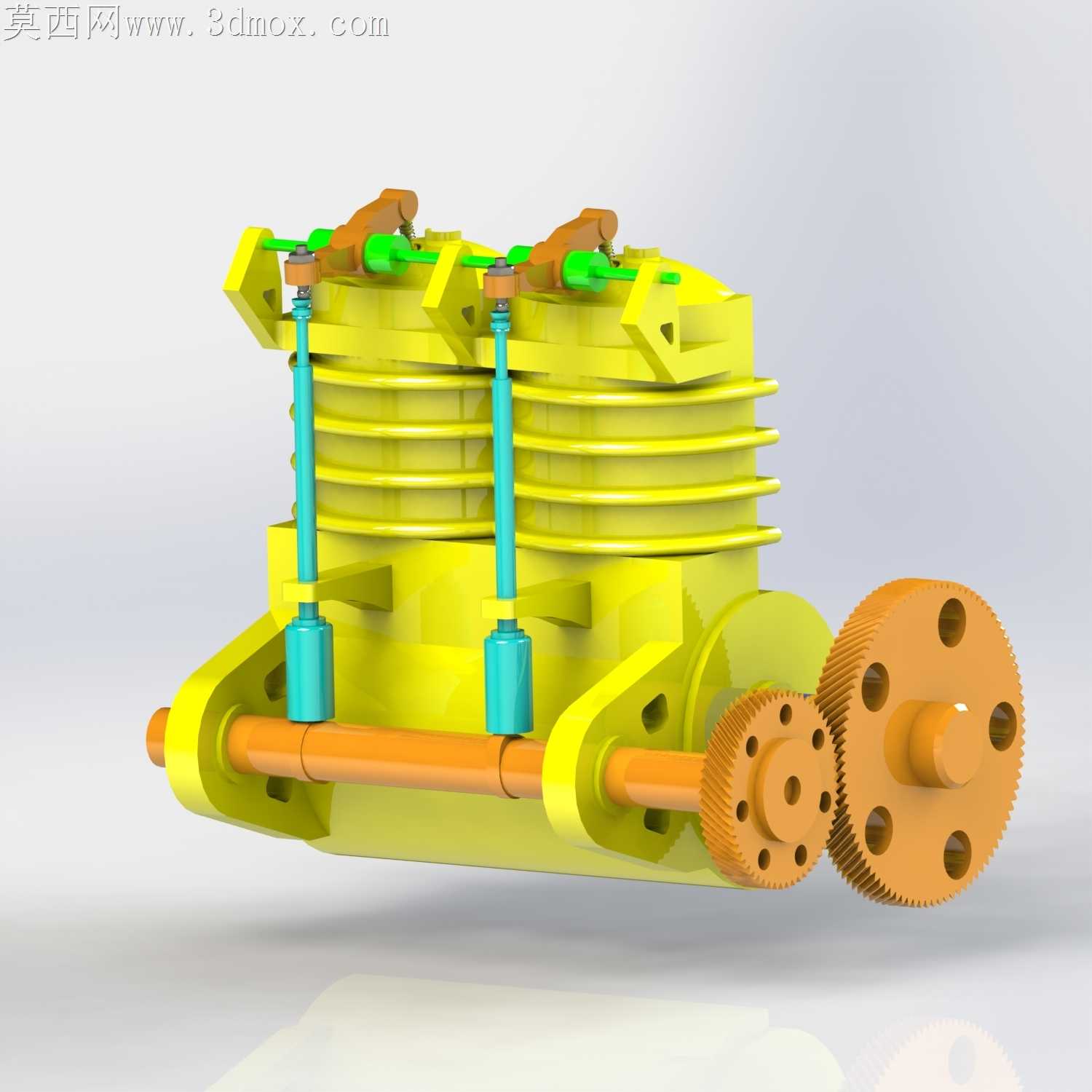

当初做这套半剖结构的双缸动力装置，最开始踩的坑是曲轴与连杆衬套的配合公差，第一次打样装配时，衬套压入连杆大头后内孔收缩量没算准，曲轴转半圈就卡滞，反复修配了三次才把滑动间隙控制在0.02到0.03毫米的合理区间，连装配时铜套表面的细微毛刺都用金相砂纸顺着圆周方向抛了三遍，就怕硬摩擦拉伤曲轴轴颈。做半剖外壳的时候特意留了观察缺口，没把缸体完全封死，就是为了能直观看到活塞上下运动时，气门顶杆随凸轮轴转动的同步动作，之前做全封闭版本的时候，不少实训的学生看完还是搞不懂配气相位的对应关系，这次特意把两个活塞的行程错开180度，连活塞环的切口位置都按实际装配要求错开了120度，不会出现对口漏气的演示错误。跨软件调整渲染材质的时候出过一次问题，最初把连杆的材质设成了普通结构钢，渲染出来的质感和实际锻钢连杆的哑光金属感差太多，反复调了五次粗糙度和反射参数，才把不同部件的材质区分开：缸体的铸铝哑光、曲轴的锻钢亮面、气门弹簧的弹簧钢冷作质感，连齿轮端面的倒角细节都没丢，之前转档的时候丢过齿面的倒角特征，重新补特征的时候特意核对了渐开线齿形的啮合间隙，保证齿轮传动的时候不会出现干涉卡齿的情况。做这套模型的初衷就是给机械基础实训做演示用，之前拿整机动手拆装，不少学生拆完装回去多了垫片不说，还搞不清两个缸的做功顺序，这次半剖的结构不用拆就能看到内部的动力传递路径：从曲轴端的齿轮输入动力，带动两个活塞交替上下，顶杆推动气门完成进排气动作，连曲轴平衡块的配重位置都按实际动平衡的要求做了对应，不会出现演示时转动晃动感太强的问题。之前考虑过要不要把冷却水道也做出来，后来权衡了演示的直观性，还是把水道结构简化成了缸体外壁的散热片造型，毕竟核心是展示曲柄连杆机构和配气机构的配合逻辑，太复杂的水路反而会分散观察者的注意力，就连活塞销的卡环槽都做了限位结构，不会出现演示转动时活塞销窜出的穿帮问题。
