欧洲第六代隐身喷气式战斗机外观造型设计

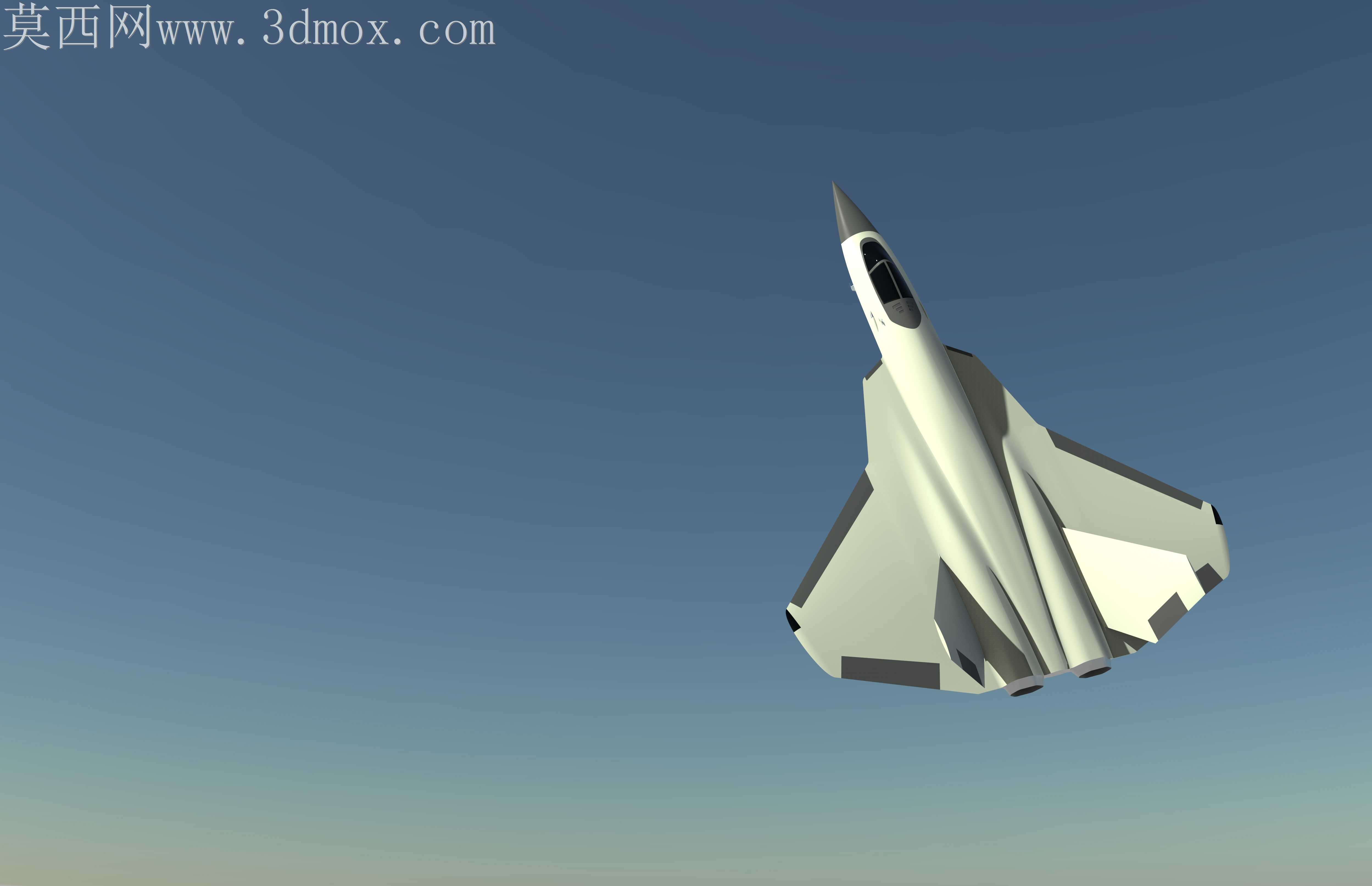

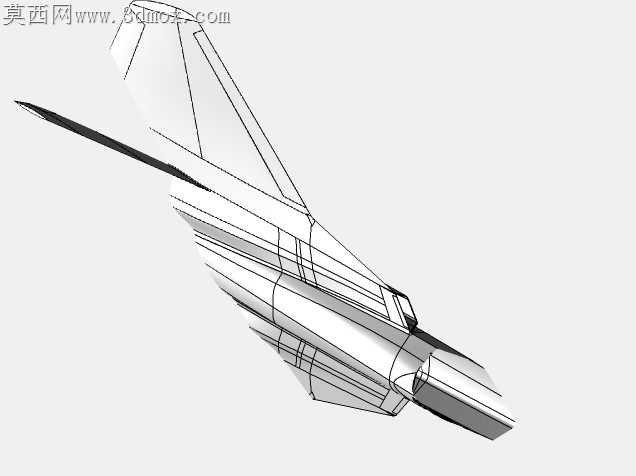

当初做这个机型的曲面时，最先踩的坑就是跨软件转档带来的曲面破面，最初在Alias里拉好的大曲率翼身融合面，导进工程软件做结构校验时，边条翼和主翼衔接的G2连续位置出现了细碎的面褶皱，反复调整了三次公差阈值才把碎面全部缝合，没留下后续渲染或者结构拆分的隐患。之前做实训项目时总想着把所有概念化的细节都堆上去，真到落地做这个六代机模型的时候才明白，隐身机型的蒙皮分缝根本不能随便画，之前随手加的检修舱盖折线，算下来会让正面雷达反射截面抬升近两个量级，最后干脆把所有外露的棱线都统一到平行于机翼前后缘的角度上，连座舱盖的边缘倒角都反复磨了三次曲率，确保不会出现突兀的镜面反射角。双发尾喷口的位置一开始留的调节片间隙太大，做装配干涉检查的时候发现，大迎角状态下尾喷口偏转时会和尾撑结构蹭到，反复调整了四次安装座的偏移量，既留足了矢量偏转的活动空间，又没破坏尾部的隐身修型轮廓。做渲染材质的时候没敢用太亮的金属蒙皮，参考了公开资料里的隐身涂层哑光质感，调整了三次粗糙度参数，连机身表面的隐身涂层接缝都做了细微的凹凸差，不会显得像塑料玩具一样失真。之前做三代机模型的时候总喜欢把外挂点、武器挂架都做的清清楚楚，这次做六代机概念方案，直接把弹舱做了内置的闭合结构，机身表面没有任何外露的凸起物，连机头的光电传感器窗口都做了和蒙皮齐平的修型，完全贴合隐身战机的设计逻辑。垂尾的倾斜角度也改了两版，最初的角度太陡，侧向的RCS控制效果不好，调整到外倾42度的时候，既保证了高速飞行时的航向稳定性，又能把侧向的雷达波散射到非威胁方向。整个机身的长细比也反复核对过，不会因为追求视觉上的锐利感牺牲超音速巡航的减阻需求，机头棱线的涡流发生器效果也做了对应的曲面预留，哪怕只是外观模型，也尽量贴合真实战机的气动设计逻辑，没有为了好看乱改气动布局。
