径向柱塞式液压发动机结构展示三维设计

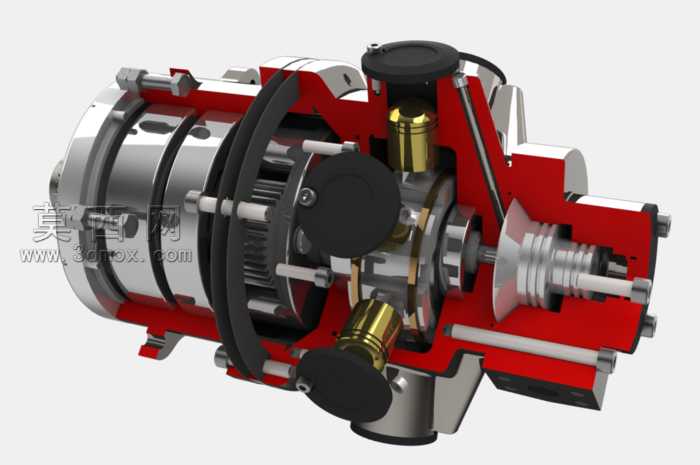

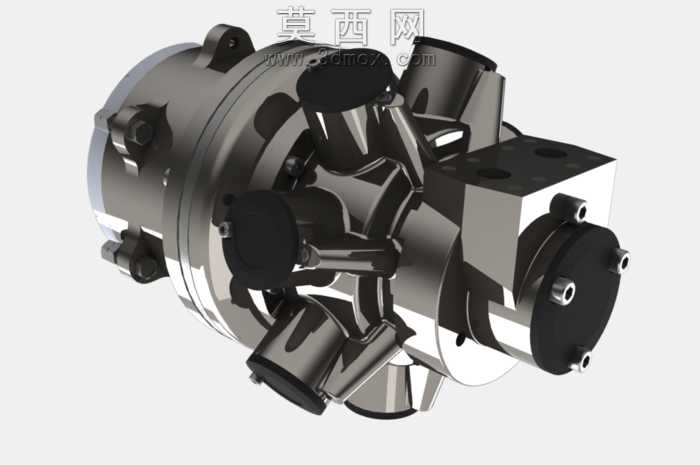

本作品为径向柱塞式液压发动机的三维结构设计模型，采用半剖视的呈现形式完整展现设备内部的装配关系与运作逻辑。建模阶段严格遵循液压动力元件的设计规范，先完成核心缸体的基准建模，通过旋转特征构建缸体的环形主体结构，再以圆周阵列的方式完成多个柱塞腔的特征排布，保证各柱塞腔的分度精度满足液压配流的设计要求。柱塞组件采用多零件装配建模，分别构建柱塞本体、密封环槽、回程弹簧定位结构，还原柱塞在腔体内的往复运动空间，同时对配流轴的高低压配流窗口做了精细化建模，清晰展现液压油的进出通路结构。外部壳体采用剖分建模方式，一侧保留完整的红色壳体外轮廓，展现发动机的外部安装接口、端盖连接结构、皮带轮传动位的外形特征，另一侧做全剖处理，将内部的齿轮传动组、柱塞回程机构、轴承支撑位、密封组件完全展露，其中传动齿轮组通过渐开线齿形特征建模还原啮合关系，轴承部分还原滚动体、保持架、内外圈的分层装配结构。材质渲染阶段做了区分化处理：金属运动部件如柱塞、齿轮、传动轴、配流轴采用抛光金属材质，调整反射参数还原金属加工面的光泽质感；壳体部分采用哑光红色工业漆材质，添加细微的颗粒质感模拟铸件喷漆的真实触感；密封件、皮带轮采用黑色橡胶材质，调整粗糙度参数还原橡胶的哑光磨砂质感；密封垫片、管路接口采用铜质金属材质，通过色彩区分不同功能的零件，让整个模型的结构层级一目了然。设计过程中反复校验各运动部件的干涉情况，调整柱塞与缸腔的配合间隙、齿轮啮合的侧隙、轴承与轴的配合公差，保证模型的结构符合实际液压发动机的工程设计逻辑，半剖的展示形式能够让观看者快速理解液压能转化为旋转机械能的完整路径，清晰识别各零部件的功能定位与装配关系。
