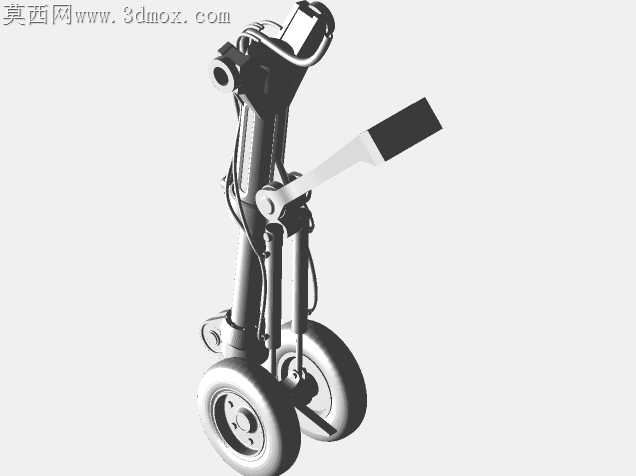

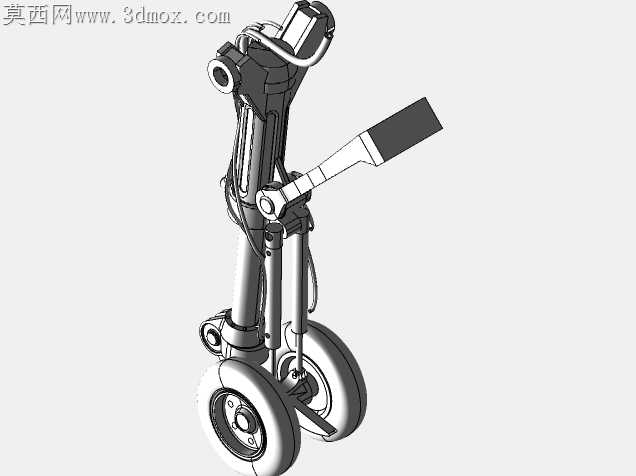

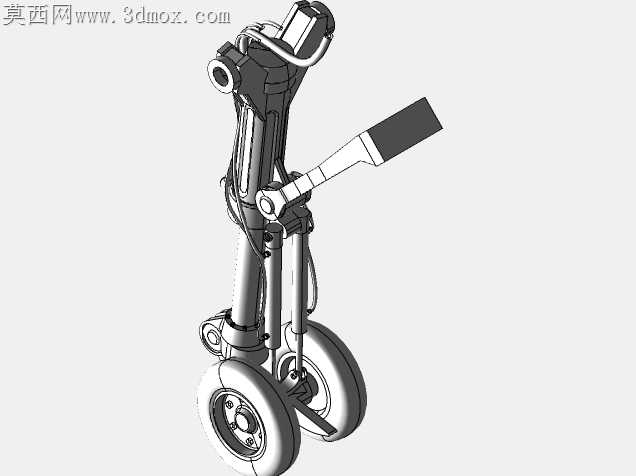

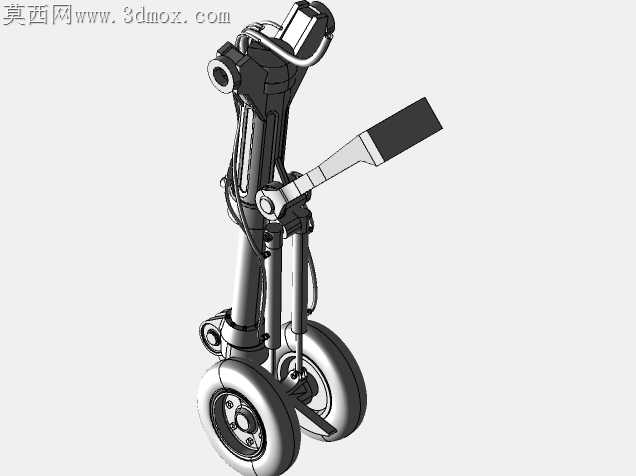

战斗机前起落架高精度结构还原设计

刚拿到这个起落架的参考资料时，最先注意到的是主承力筒外壁的铣削刀纹痕迹，实际加工时筒壁和斜撑杆铰接座的同轴度公差要控制在0.02mm以内，稍不注意就会出现装配后撑杆卡滞、收放动作不顺的问题，做结构拆分的时候特意把铰接孔的配合间隙留到了适配实际工况的范围，没有照搬理论上的零间隙配合。之前做同类航空部件转档的时候踩过坑，不同格式互导时容易出现管线束的曲面破面，这次在做轮轴附近的制动软管、收放作动筒连接管线的时候，特意把曲面缝合公差调到了0.001mm，避免跨格式打开时出现管线错位、面丢失的问题。双轮布局的轮距参数是对照实机工况反复核对过的，着陆时的冲击载荷会通过轮轴传递到减震支柱，支柱内部的油腔阻尼槽结构我没有做简化处理，哪怕是内部看不到的密封槽位置，也按照实际的密封件安装尺寸做了预留，要是随便把内部结构做成实心块，后续做有限元分析的时候载荷传递路径就完全不对了。之前做实训项目的时候见过不少同学为了省事，把起落架上的扭力臂连接销做成一体结构，实际维护的时候这个销子是要单独拆卸的，我特意把销子和臂的连接做成了可拆分的装配关系，甚至连销子端部的开口销安装孔都没落下。斜撑杆和机身连接的铰接耳片厚度是按照实际受力做的取舍，没有为了外观好看把耳片做薄，毕竟着陆瞬间的垂直冲击力全靠这几个耳片传递到机身框上，要是结构强度冗余不够，仿真的时候直接就会出现应力超限的问题。轮辋上的螺栓孔位置我反复核对了节圆直径，之前有次做机轮模型没注意孔位偏了2mm，装配轮胎的时候直接出现干涉，这次特意把每个螺栓的位置都做了阵列约束，和刹车盘的安装孔位完全对齐。收放作动筒的伸出长度是按照起落架完全放下、完全收起两个极限位置做的参数化设计，调整作动筒行程参数就能直接模拟收放动作，不用重新调整装配约束。之前转档的时候还遇到过减震支柱外筒的镀铬层曲面和基体分离的问题，这次把外筒的外观层和基体做了布尔合并，不会出现打开后两层面错开的情况。机轮的轮胎花纹我没有做过度简化，胎面的磨损标记位置也按照实际航空轮胎的标准做了还原，要是后续做着陆滑跑的仿真，胎面的接触参数也能直接匹配。
