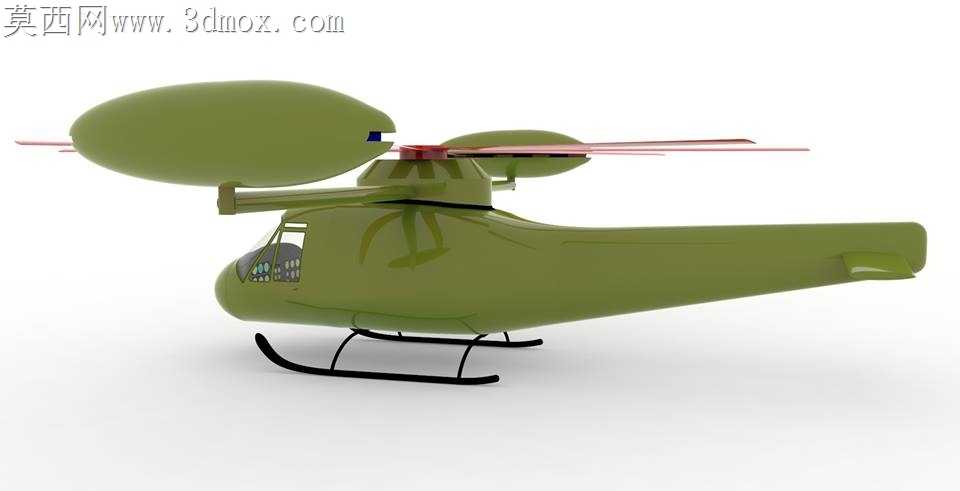

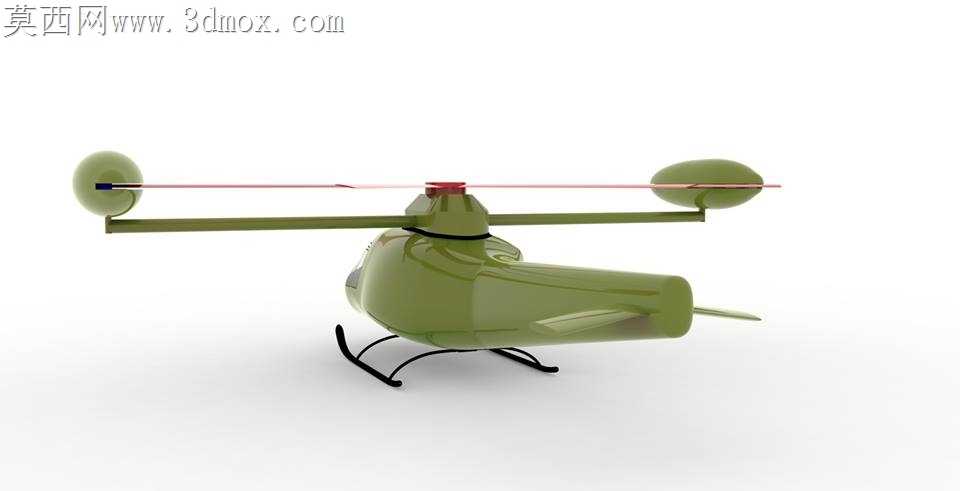

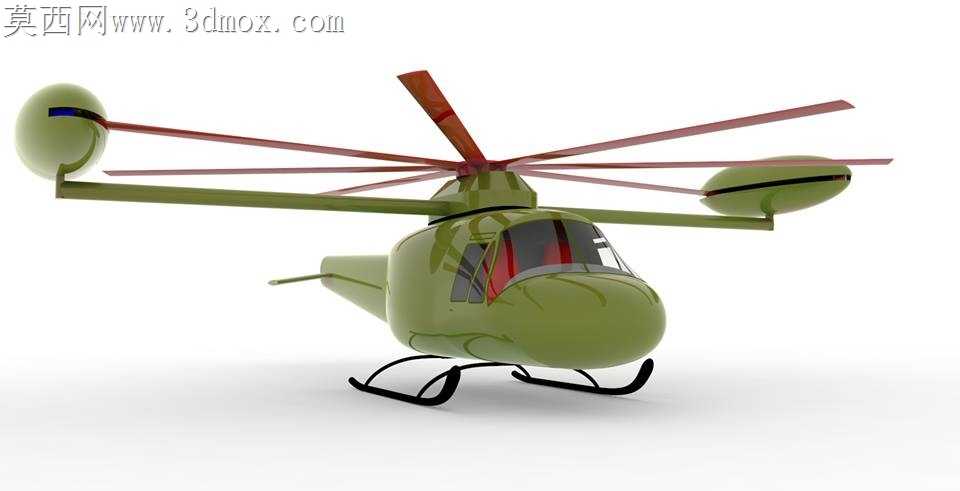

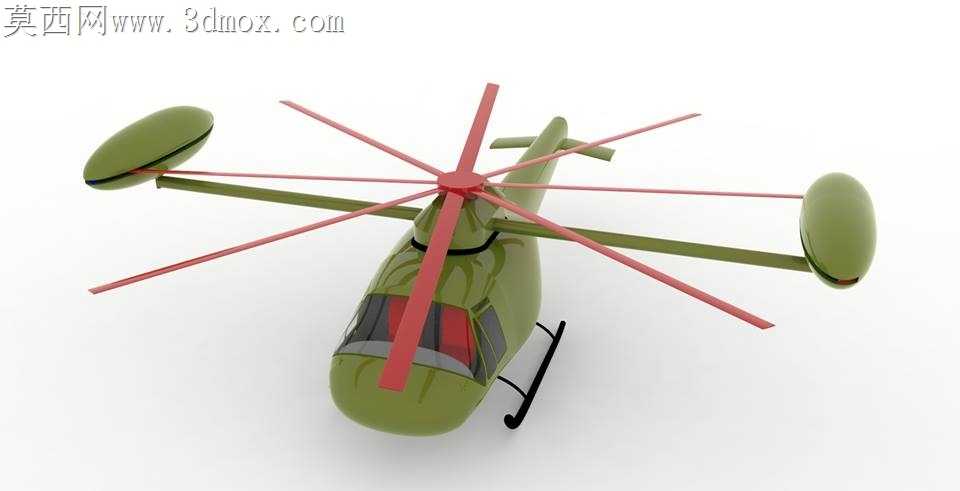

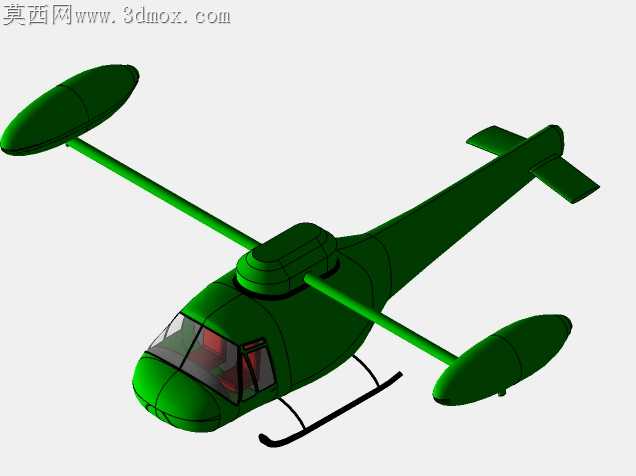

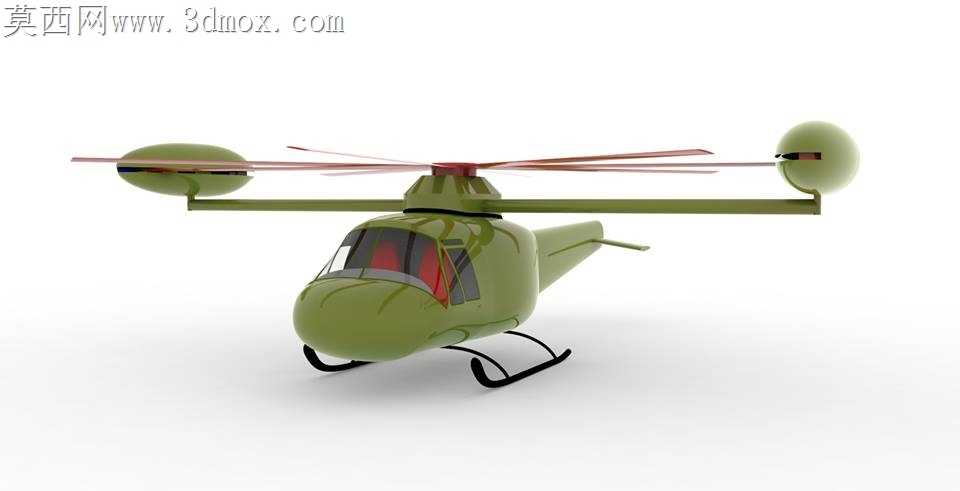

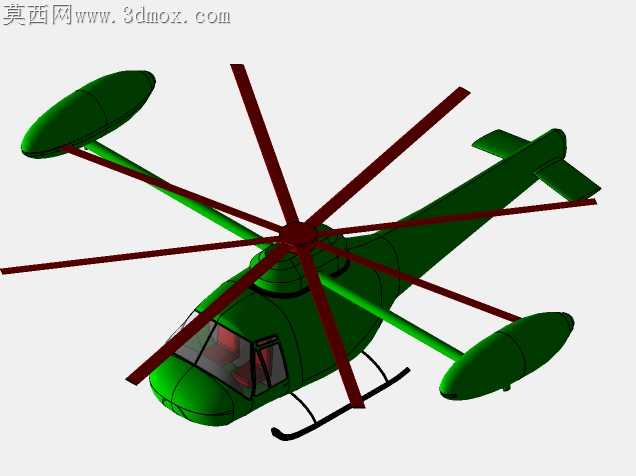

新概念电动共轴双旋翼直升机外观结构

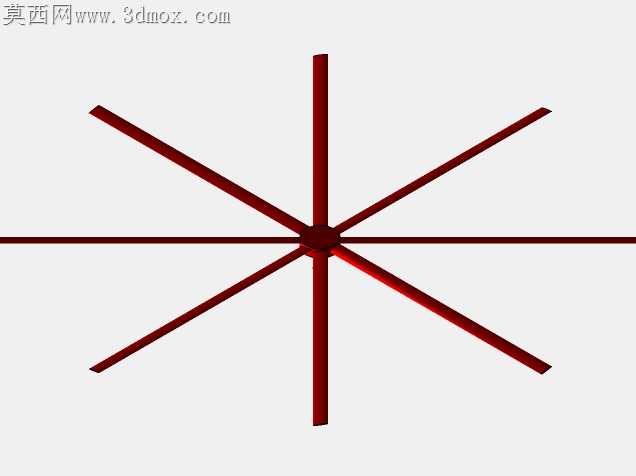

最初做这个方案的时候，是在给贝尔UH-1改电动适配的实训项目里踩了坑——当时直接把原有传动舱的齿轮组位置抠掉塞电机，转起来旋翼轴的同轴度差了0.2毫米，高速转动时机身抖得连舷窗的曲面都跟着共振，磨了三次旋翼轴的定位衬套才把振动压到微不可察的程度。做曲面的时候没走常规的机身放样路径，先拿油泥捏了1:20的手板，顺着橄榄绿蒙皮的弧度找光影转折，尤其是机头风挡的曲面，一开始做的双曲率面在转渲染的时候总出现破面，后来把风挡和机身蒙皮的衔接边做了0.8毫米的圆角过渡，既解决了跨软件转档的面撕裂问题，也贴合实际航空器蒙皮的铆接工艺余量。尾撑两端的浮筒式平衡舱一开始是按实心结构做的，算重心的时候发现机头偏重270克，索性把两个平衡舱改成空心薄壁结构，壁厚控制在1.2毫米，刚好把整机重心配到旋翼轴正下方，还顺带减轻了整体的虚拟重量，也符合电动航空器减重的设计逻辑。滑橇式起落架的弧度调了不下七次，一开始弯度太陡，硬着陆模拟的时候滑橇根部的应力集中系数超过了航空铝的许用值，后来把弯角处的曲率半径放大到120毫米，还在和机身连接的耳片位置加了2毫米的加强筋，就算做1.5米高度的硬着陆仿真，应力值也能落在安全区间里。旋翼叶片的翼型没照搬通用直升机的对称翼型，特意给每片桨叶做了微小的负扭转，配合电动旋翼的定速输出特性，能在低转速下维持足够升力，也减少了旋转时的翼尖涡流噪声，刚好贴合项目里低噪运行的设计目标。做内部结构取舍的时候，砍掉了传统直升机复杂的传动齿轮箱、尾桨传动轴这些冗余部件，把驱动电机直接集成在旋翼基座里，省出来的机舱空间刚好能塞下两块高能量密度电池，算下来虚拟续航能到2小时，也符合小型电动直升机的短途作业需求。整个模型做下来，没套现成的直升机模板，每一处曲面、每一个结构件的参数都是对着电动化改装的实际需求调的，甚至连机身表面的铆钉位置都避开了应力集中区，不管是做航空科普展示，还是做电动垂直起降载具的方案验证，都能直接拿过去用，不用再花大量时间修整改结构。
