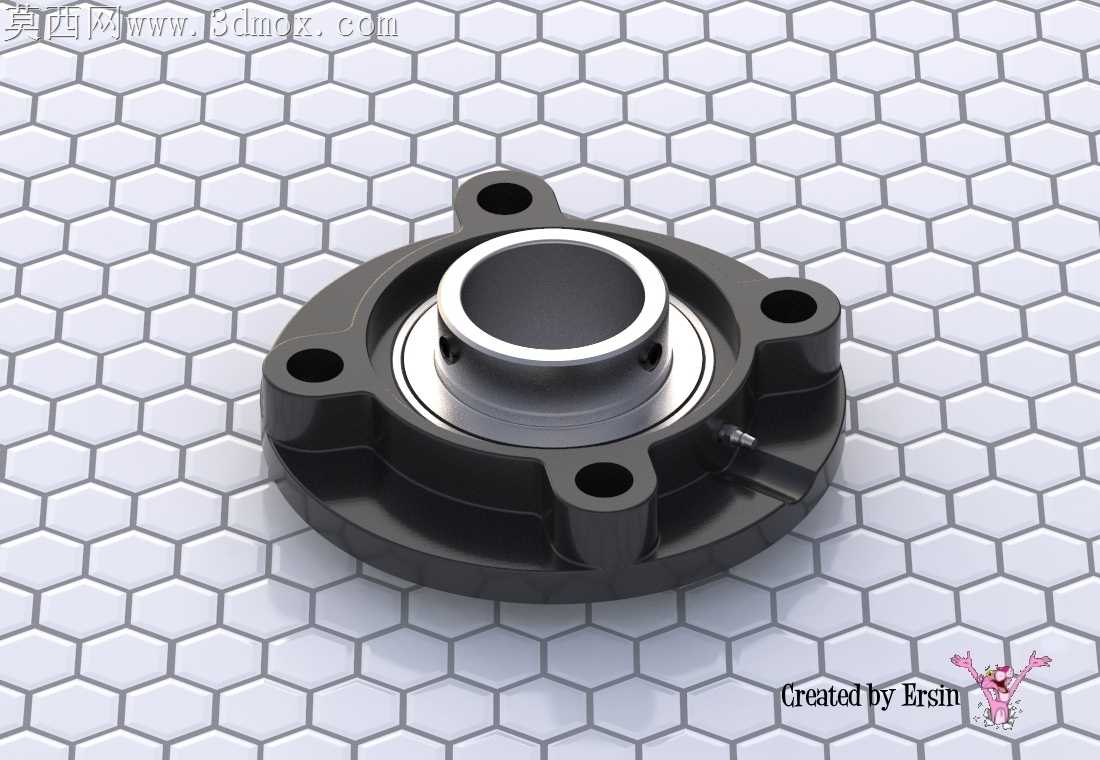

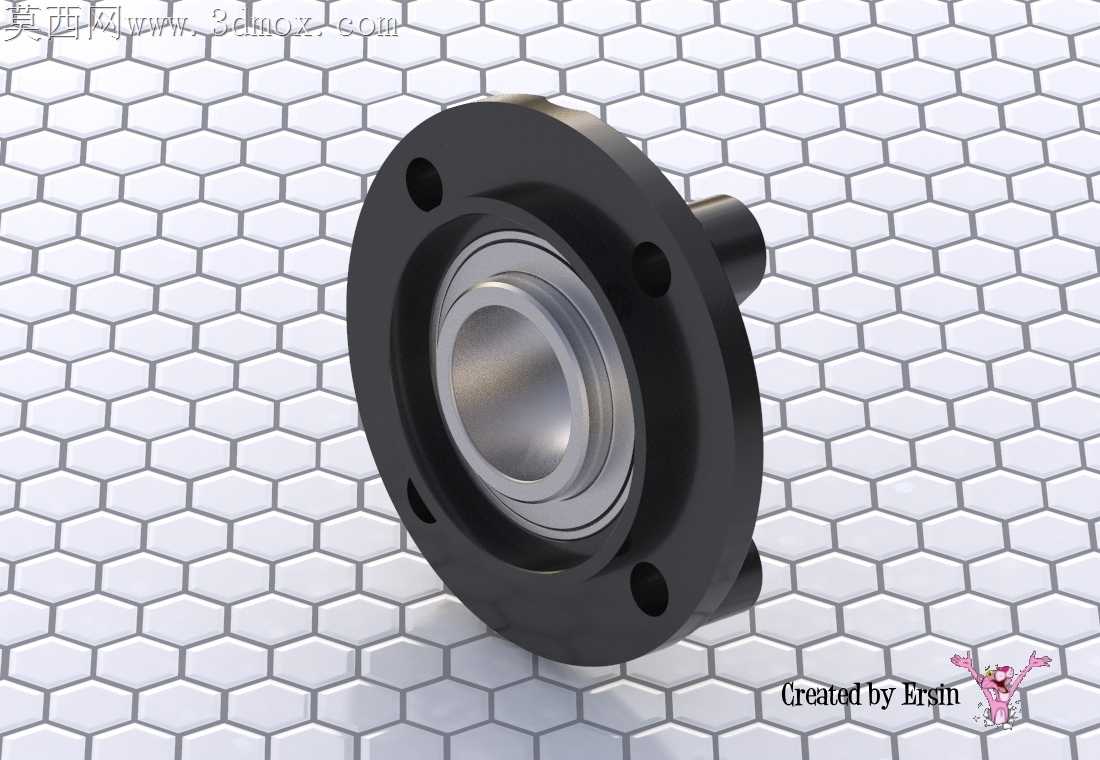

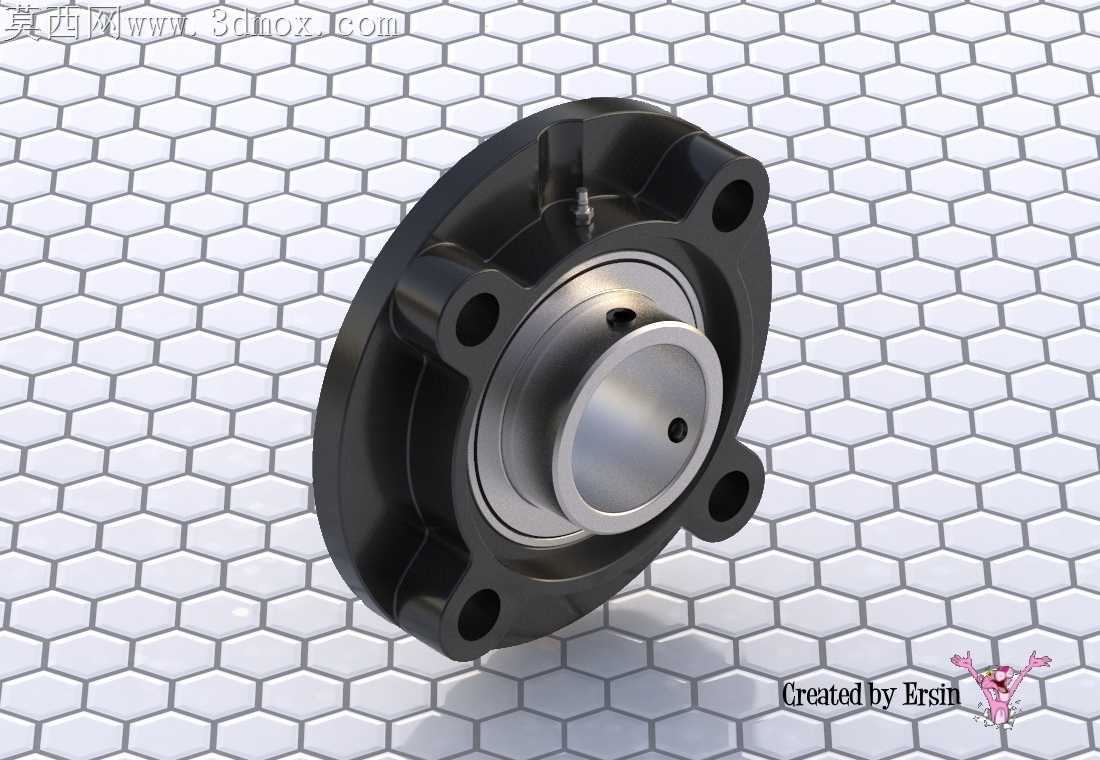

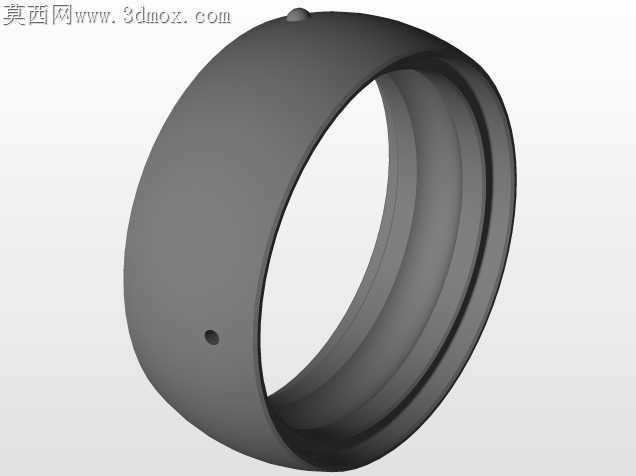

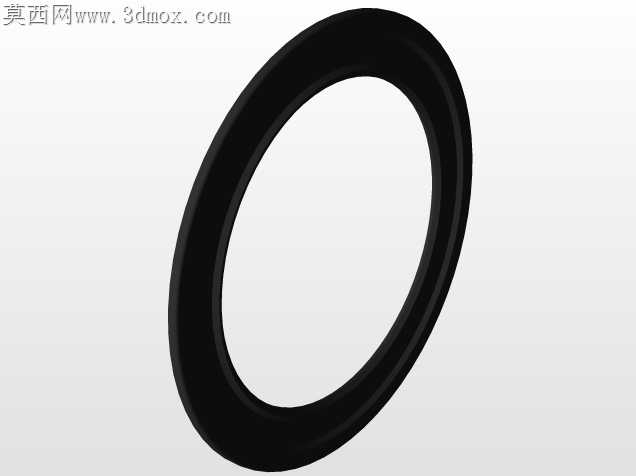

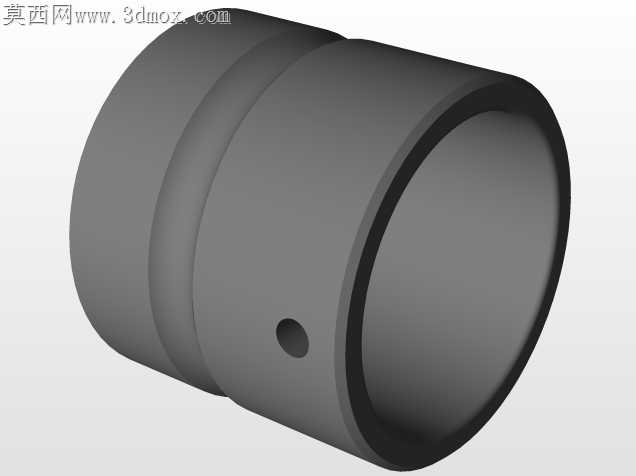

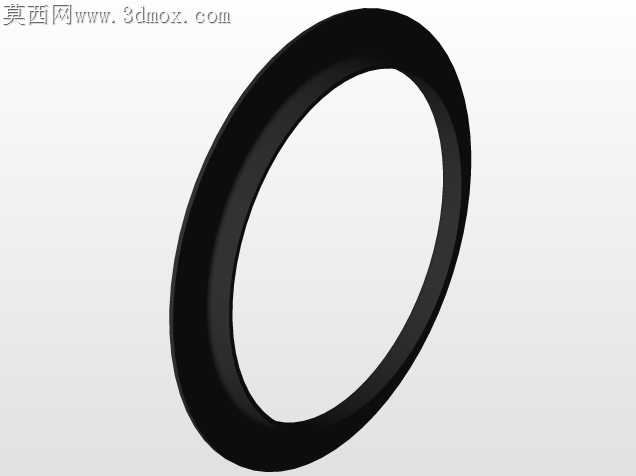

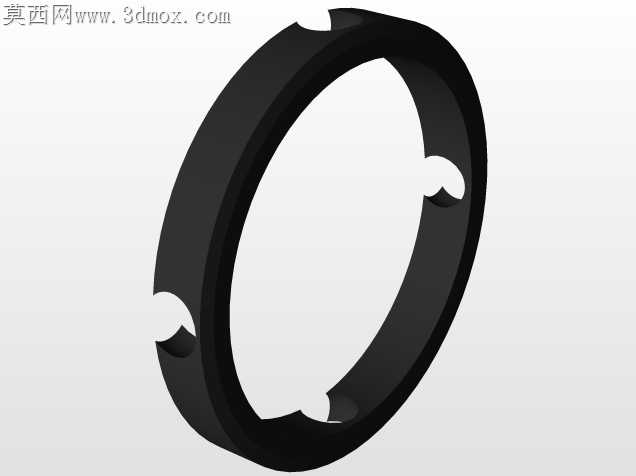

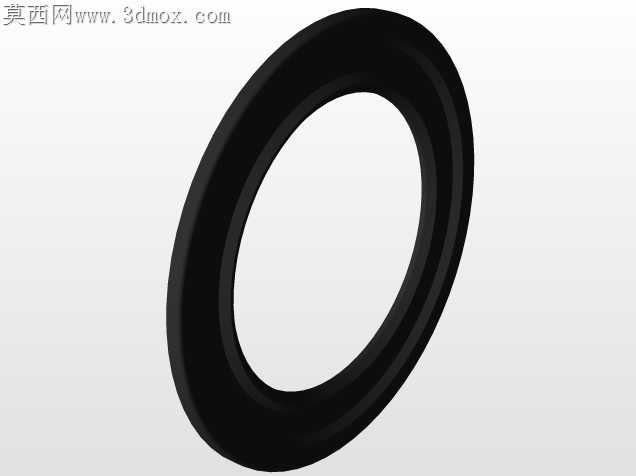

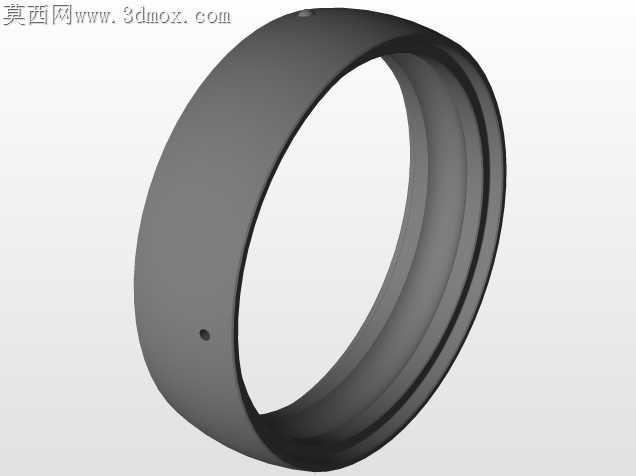

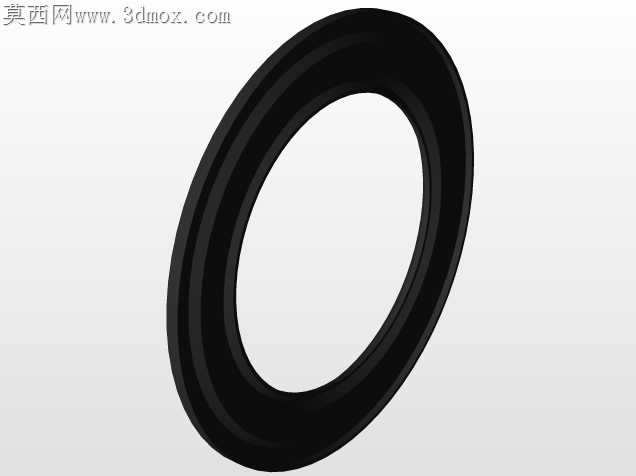

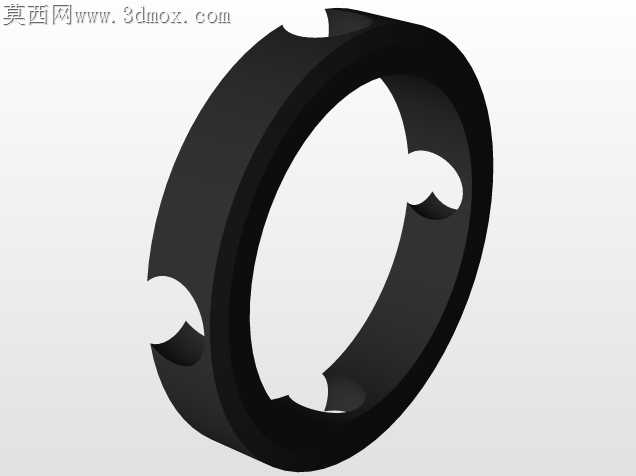

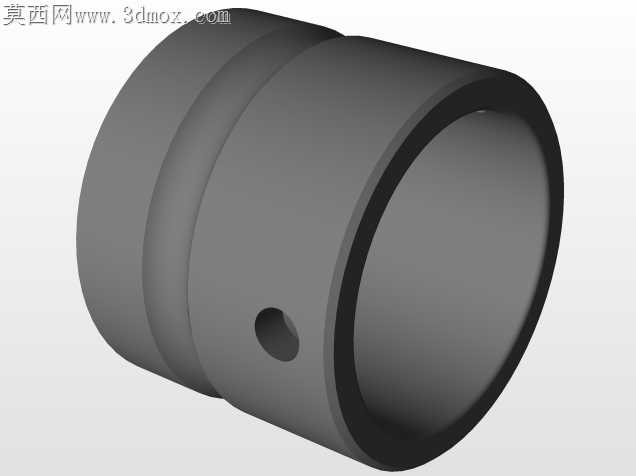

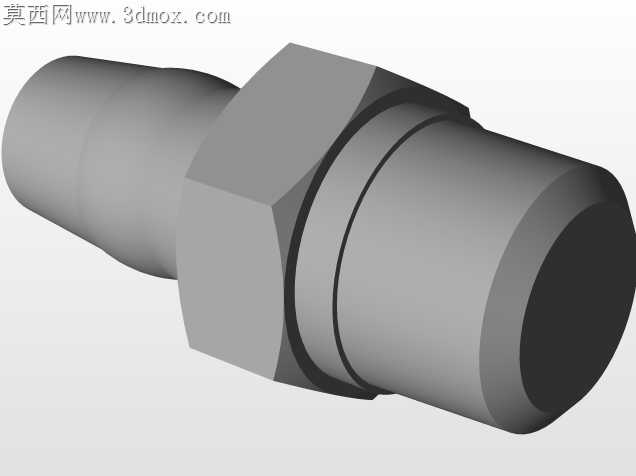

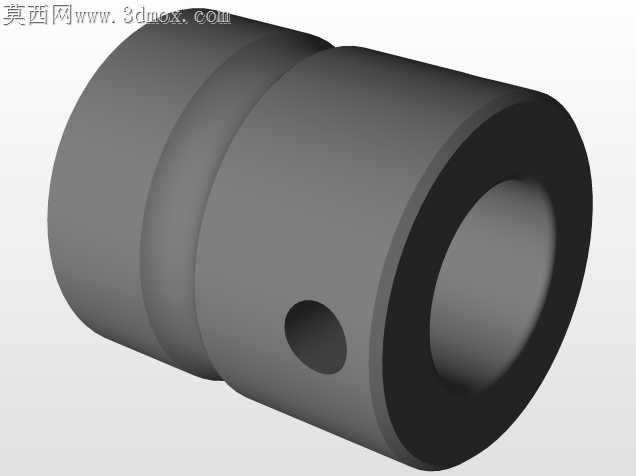

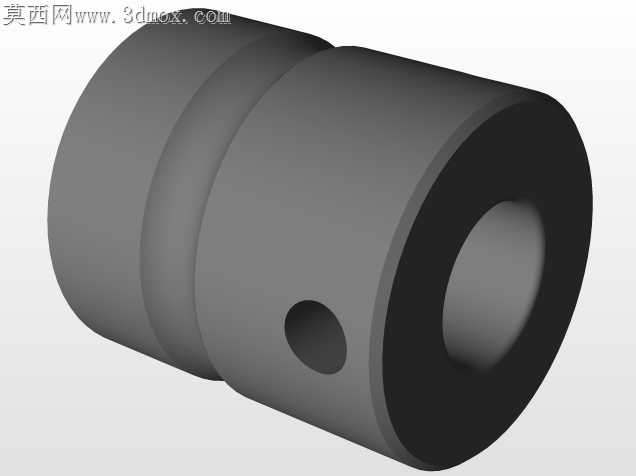

公制UCFC系列圆座轴承全规格参数化设计

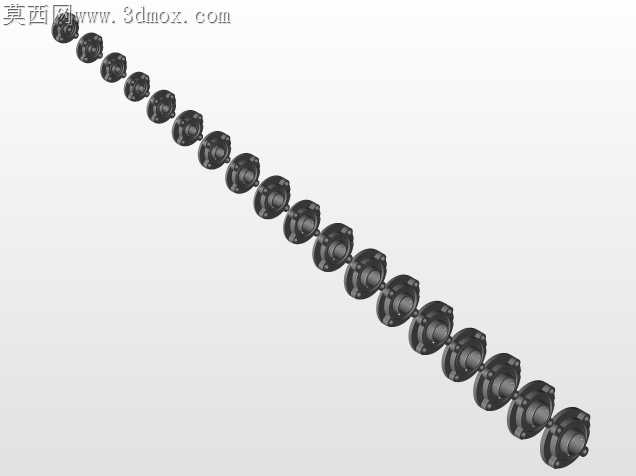

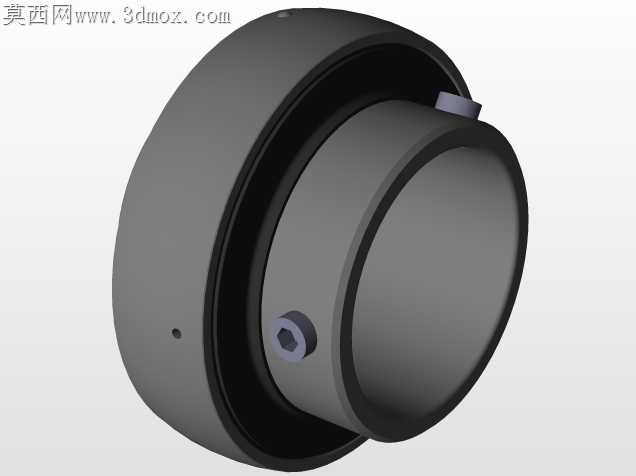

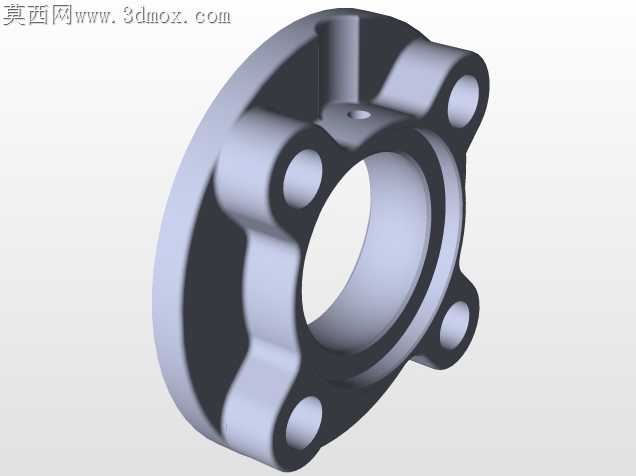

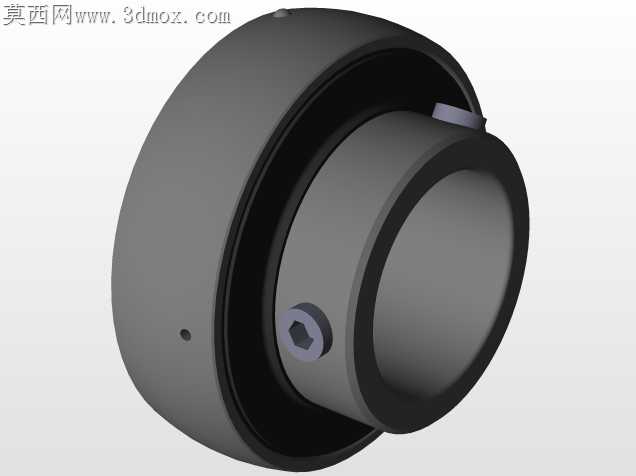

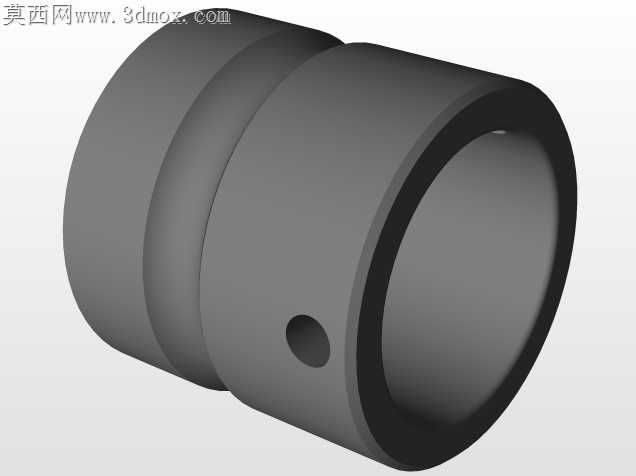

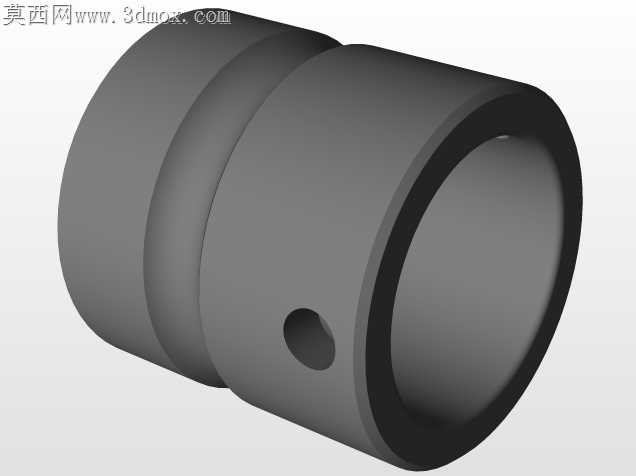

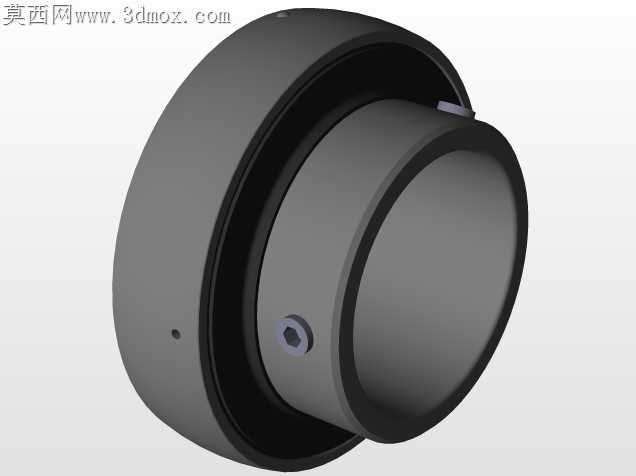

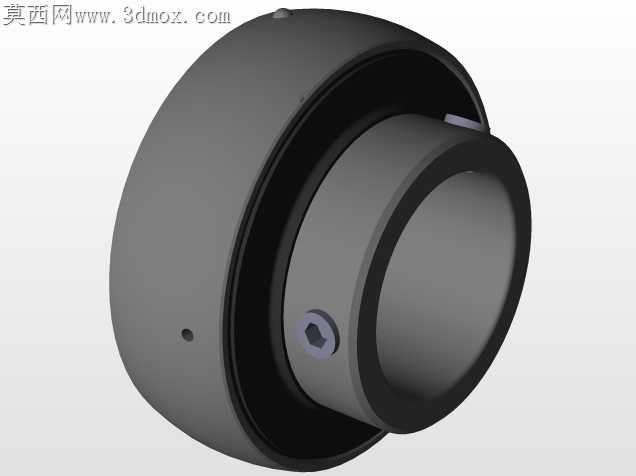

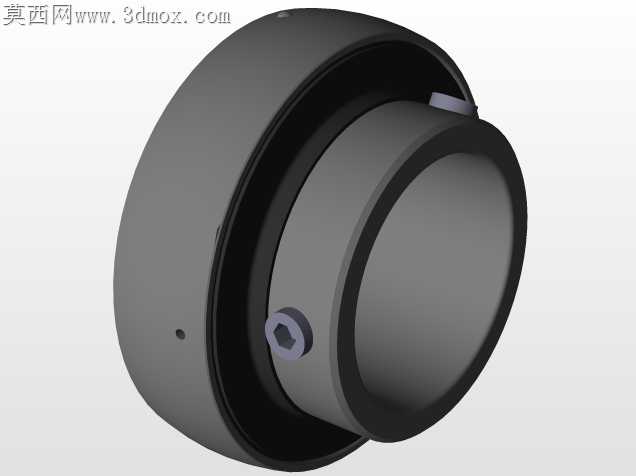

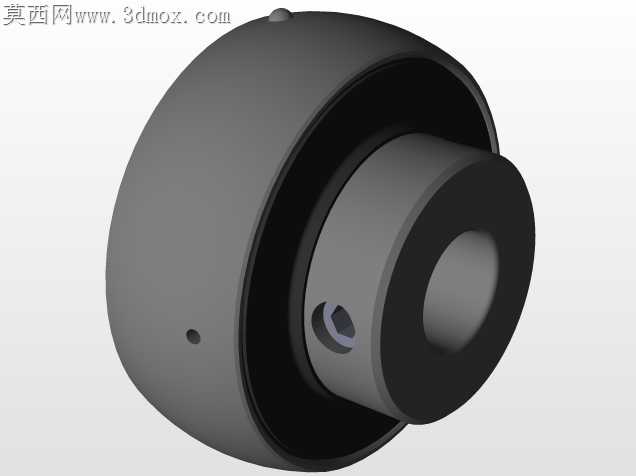

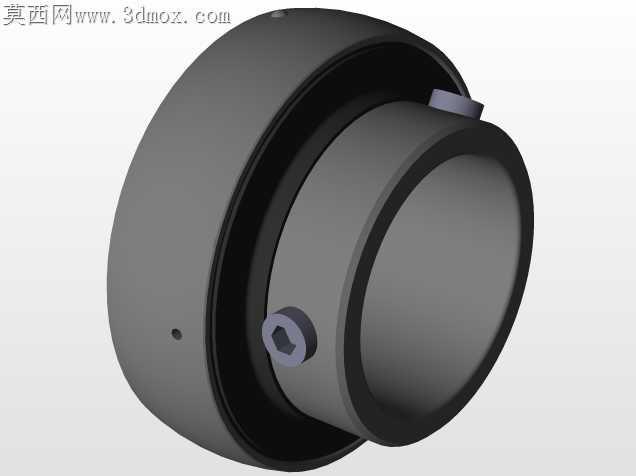

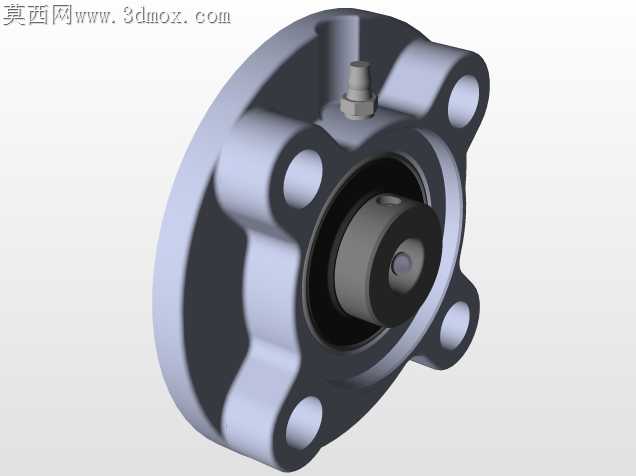

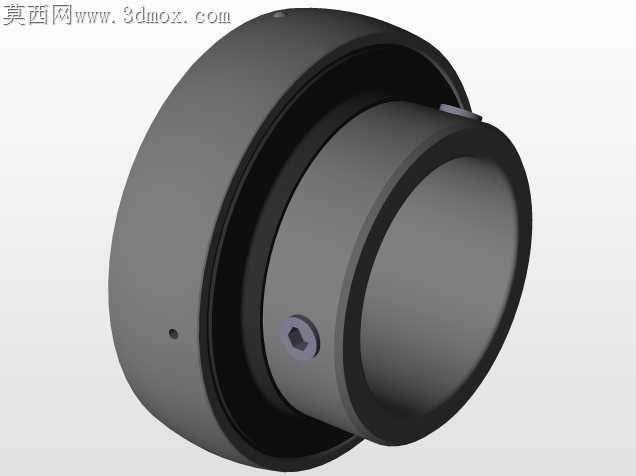

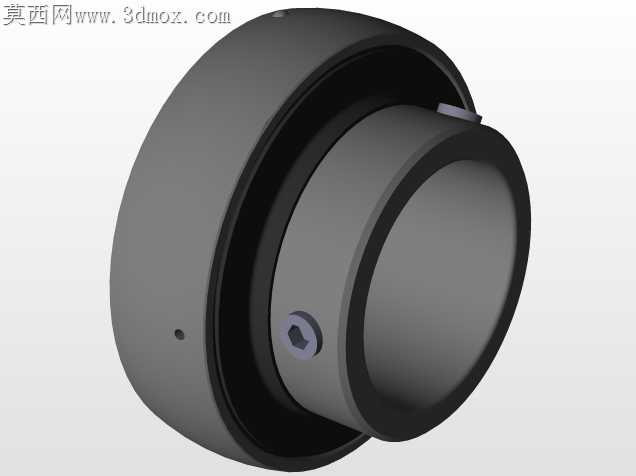

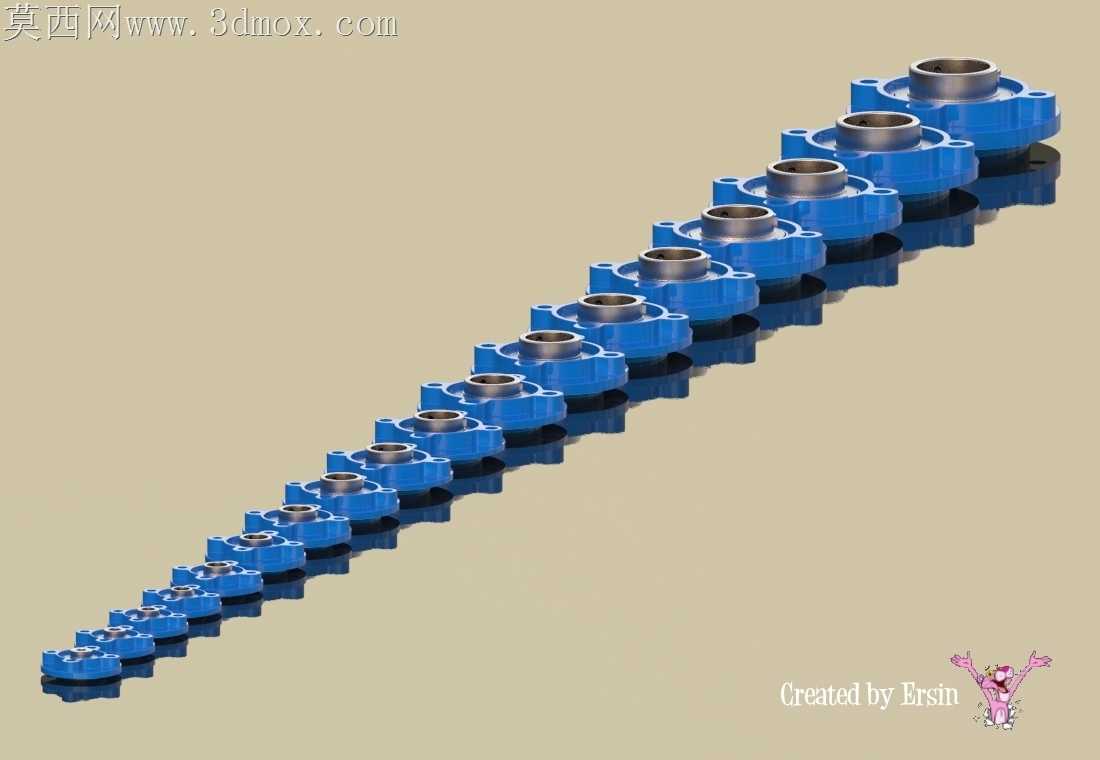

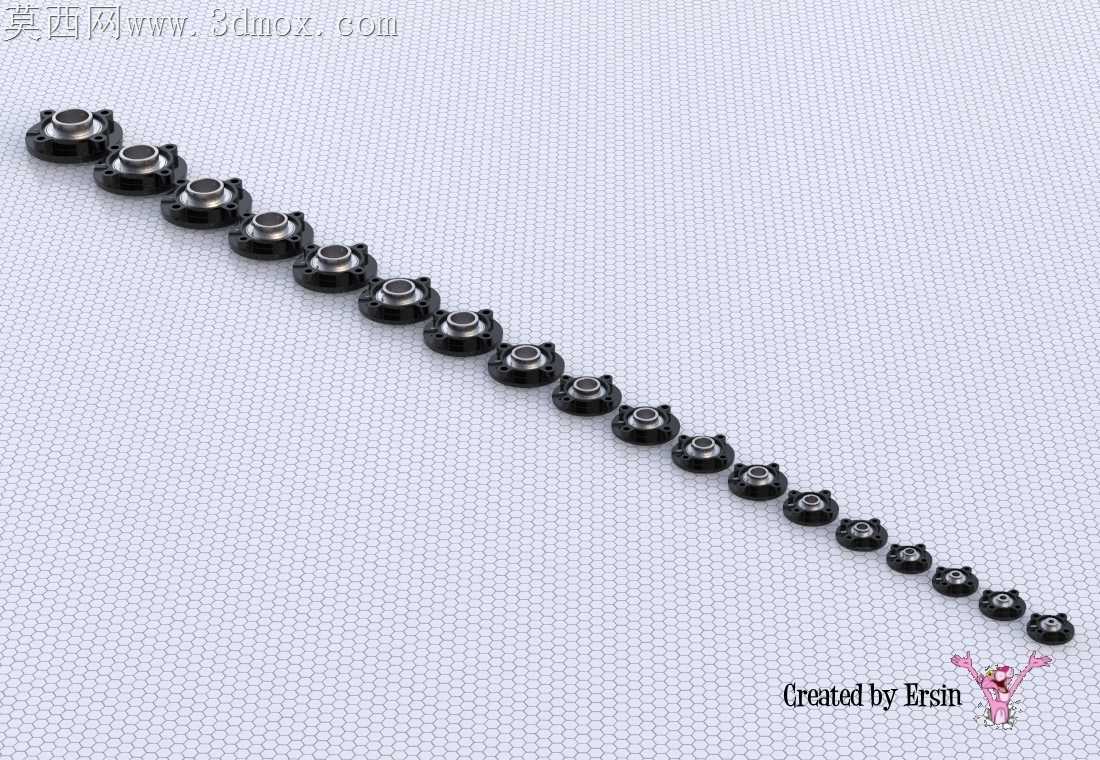

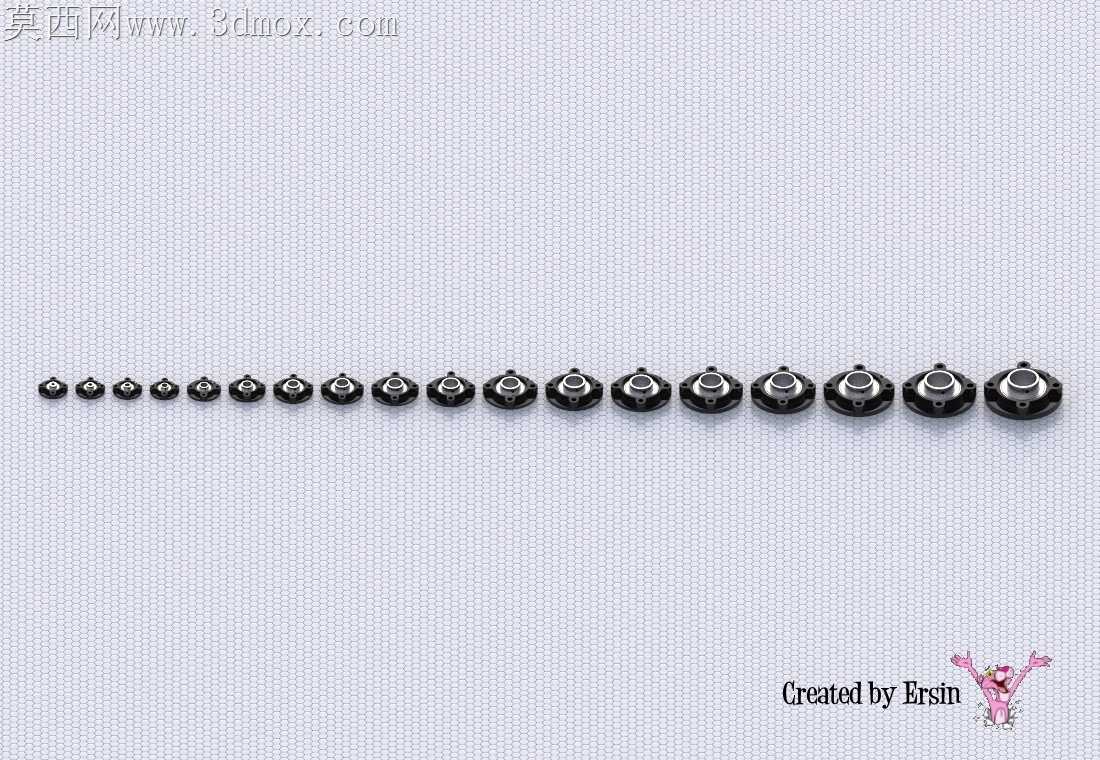

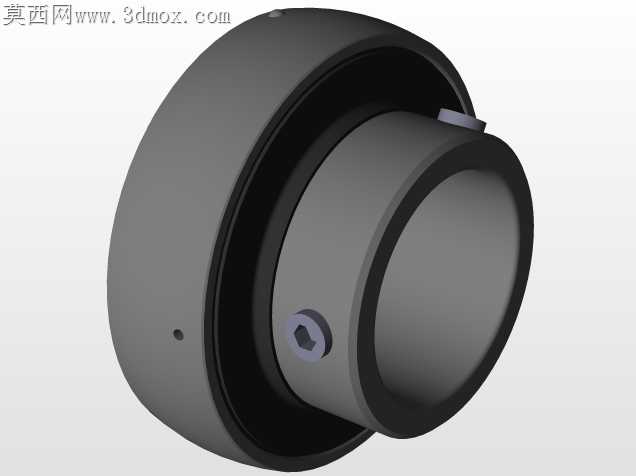

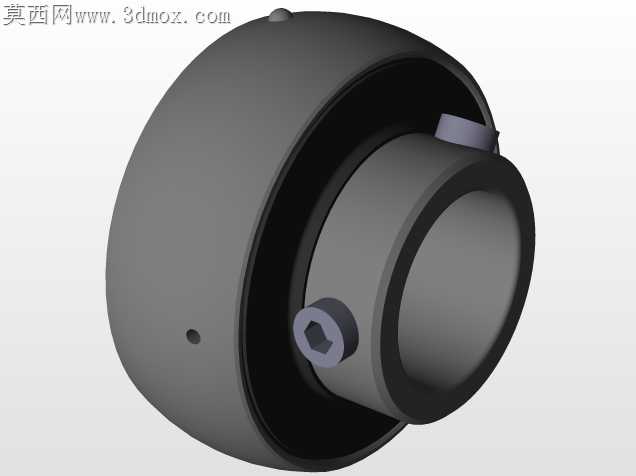

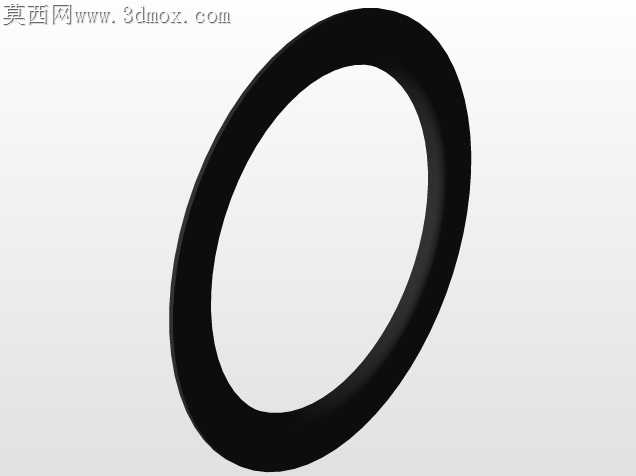

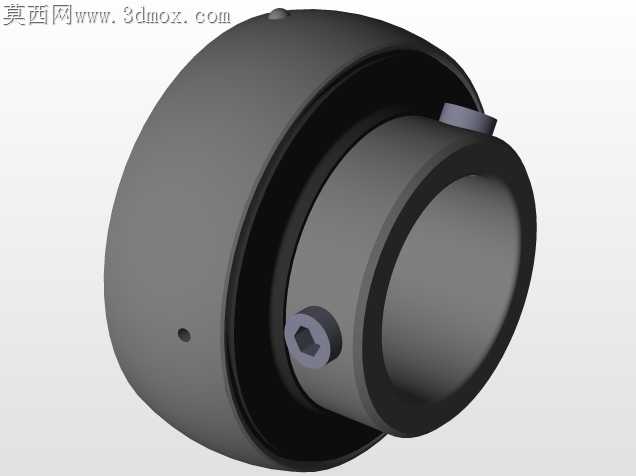

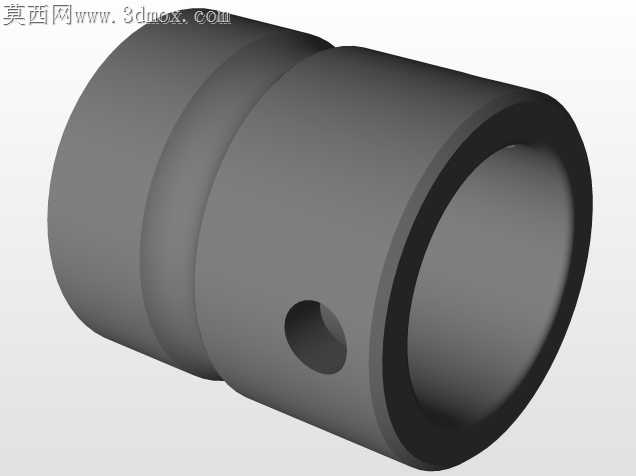

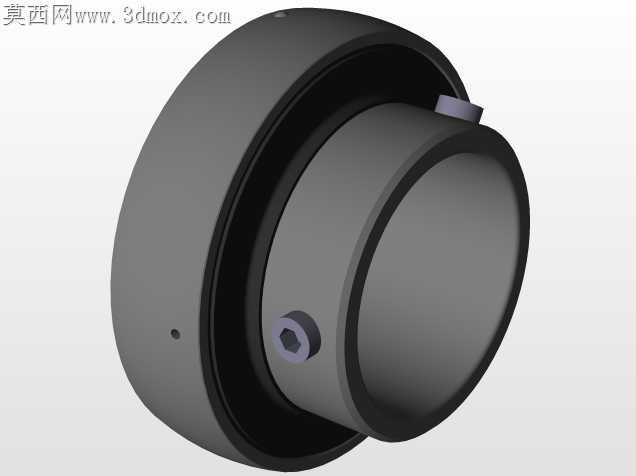

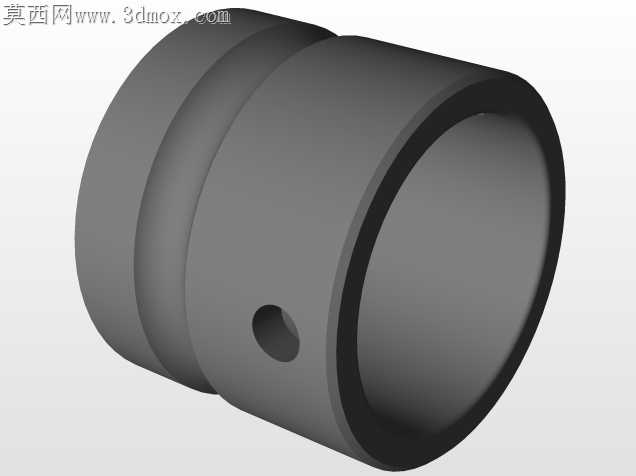

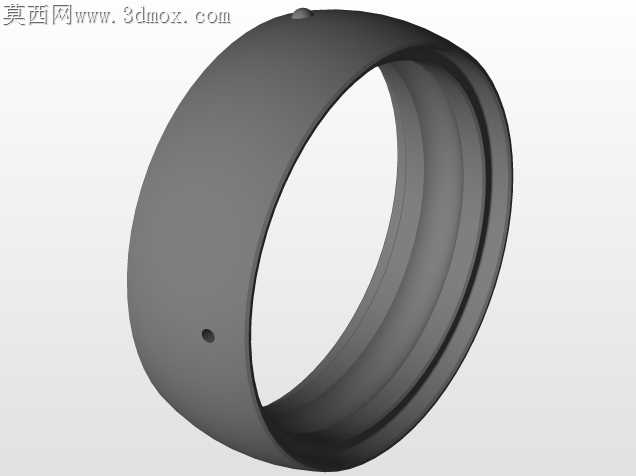

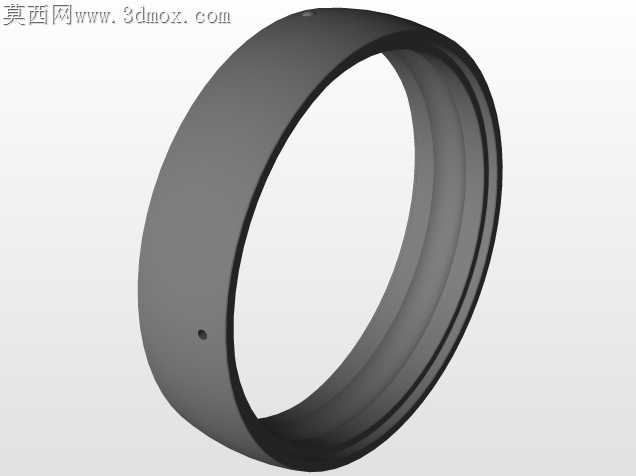

刚做完首件切削试装的时候，发现UCFC205型号的凸台定位边留了0.12mm的毛刺，装到输送线支架上的时候卡滞了快半分钟，后来调整了安装止口的倒角参数，才解决了批量装配的卡滞问题。这套全系列公制圆座轴承我前后改了七版参数表，从UCFC201到UCFC218的所有安装孔距、轴承内孔公差、座体厚度都做了联动约束，改任意一个型号的载荷参数，对应的安装孔位置、凸台高度会自动匹配，不用挨个改草图。之前跨软件转档的时候踩过坑，最早用中间格式导去渲染软件的时候，座体的安装沉孔会出现破面，后来特意把每个沉孔的收尾面做了0.05mm的重叠冗余，转去不同工程软件的时候都不会出现几何缺失。做装配逻辑验证的时候，特意给每个型号加了同轴度约束的模拟，轴承内圈和座体的配合公差选的是过渡配合，既保证运转的时候不会出现内圈跑位，又能让现场维修的时候不用液压工具就能徒手拆装。之前给职校做实训素材的时候，发现学生最容易搞错的就是安装孔的对角距和中心高的对应关系，我特意在每个配置里加了隐藏的标注参考层，打开就能看到每个尺寸的公差带范围，不用再翻机械手册查参数。做结构取舍的时候，特意把座体的加强筋厚度做了量产适配，太薄的话压铸的时候容易出现充型不满，太厚的话冷却的时候会出现缩孔，反复调整了三次筋的拔模斜度和厚度过渡，既满足1.5倍额定载荷的强度要求，又能适配常规压铸工艺的量产要求。切削验证的时候用45号钢做了UCFC210的样件，铣安装面的时候特意留了0.2mm的精铣余量，最后做表面氧化处理的时候变形量控制在0.03mm以内，完全满足传动设备的安装精度要求。
