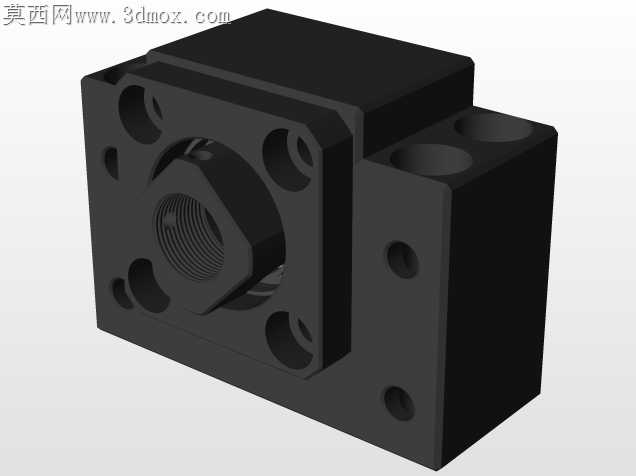

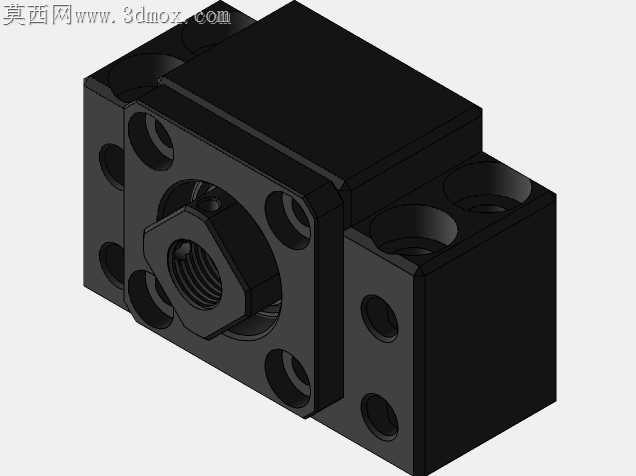

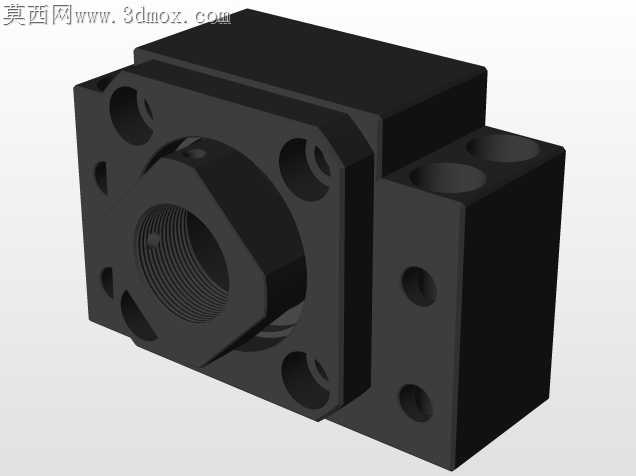

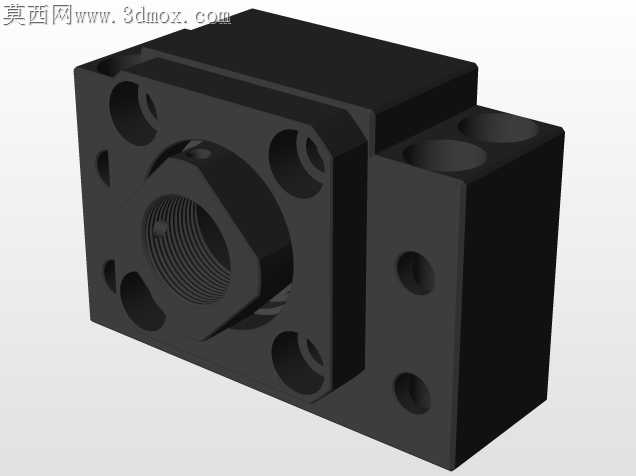

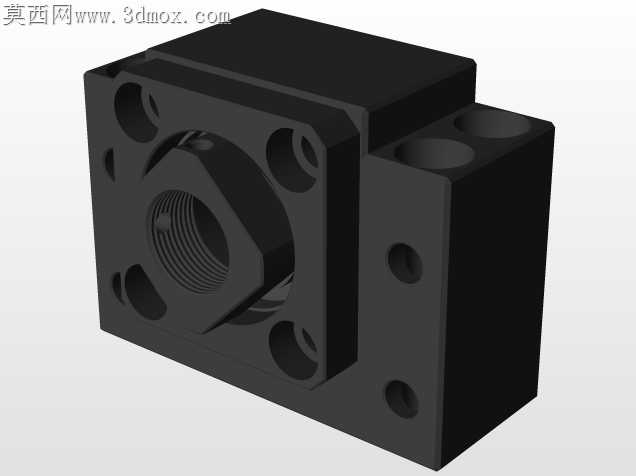

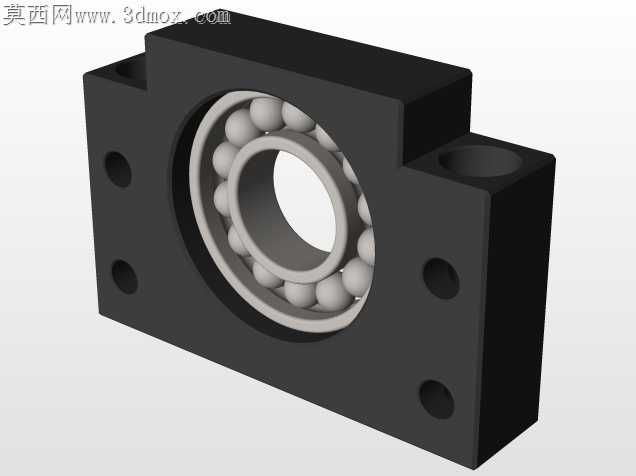

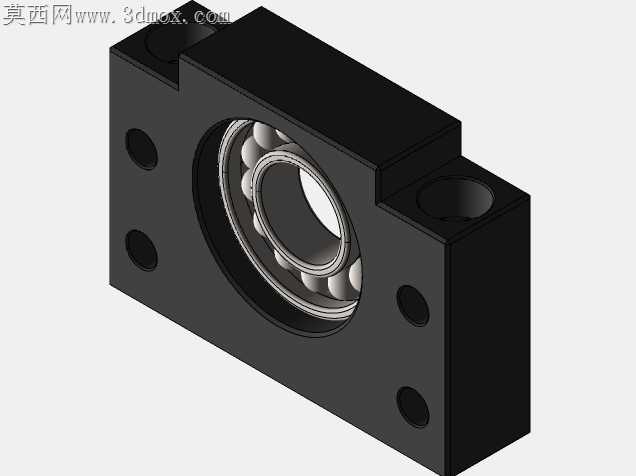

BF-BK系列丝杆支撑固定轴承座组件

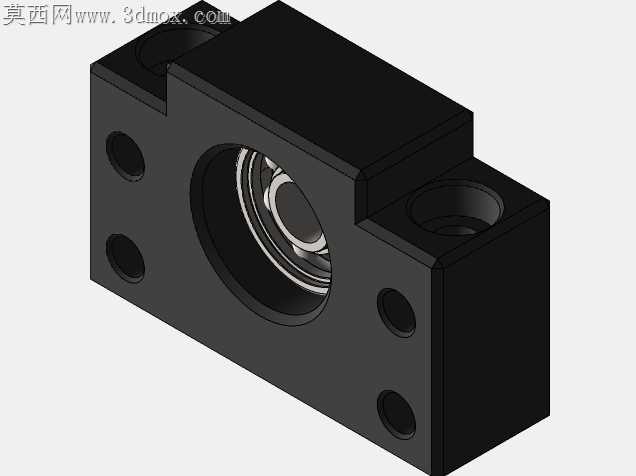

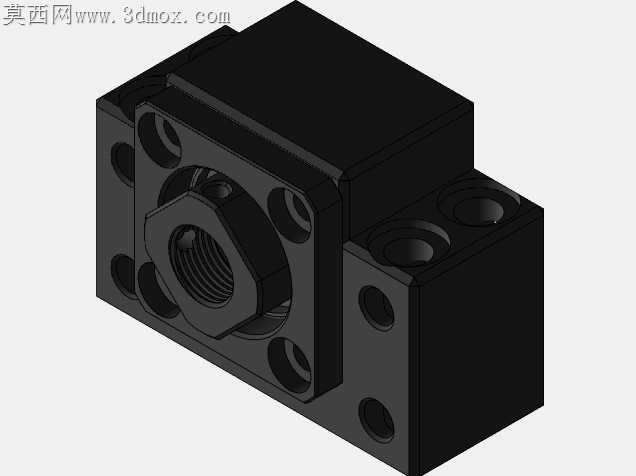

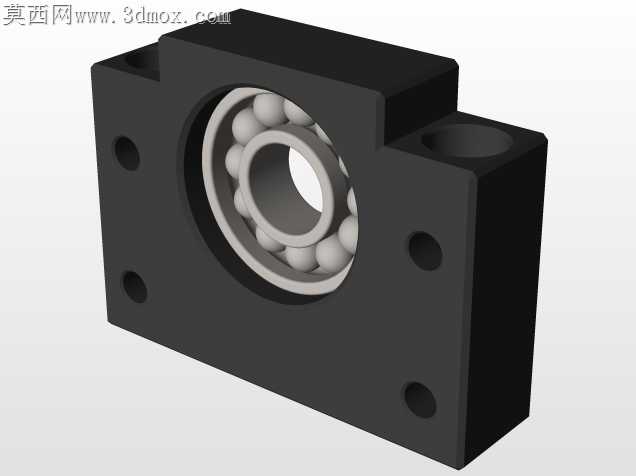

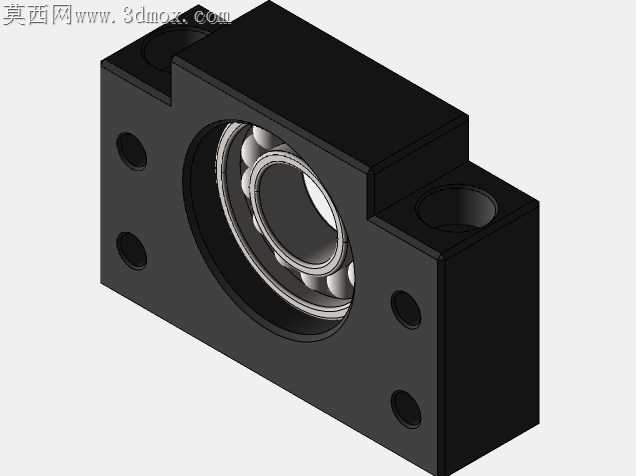

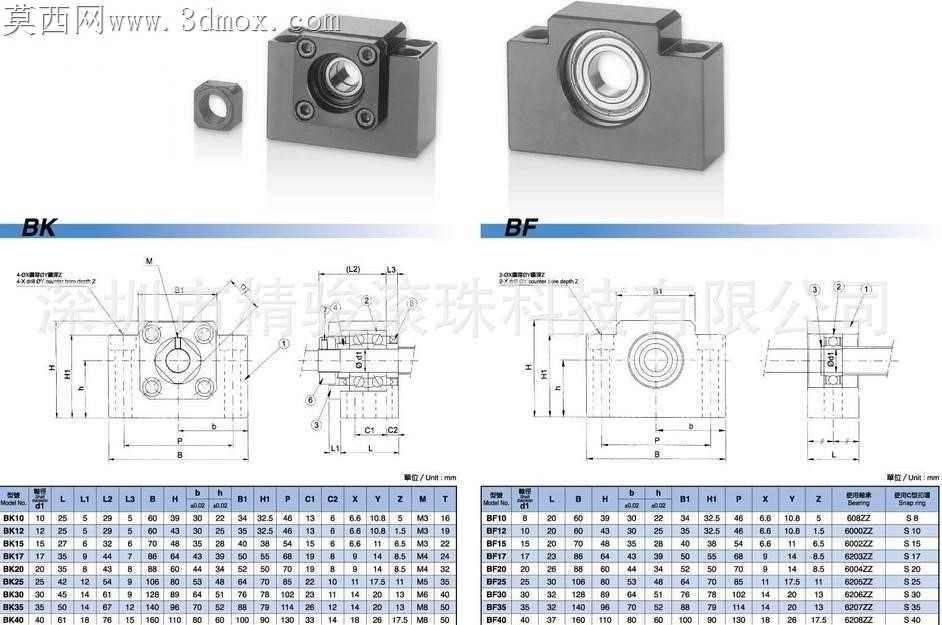

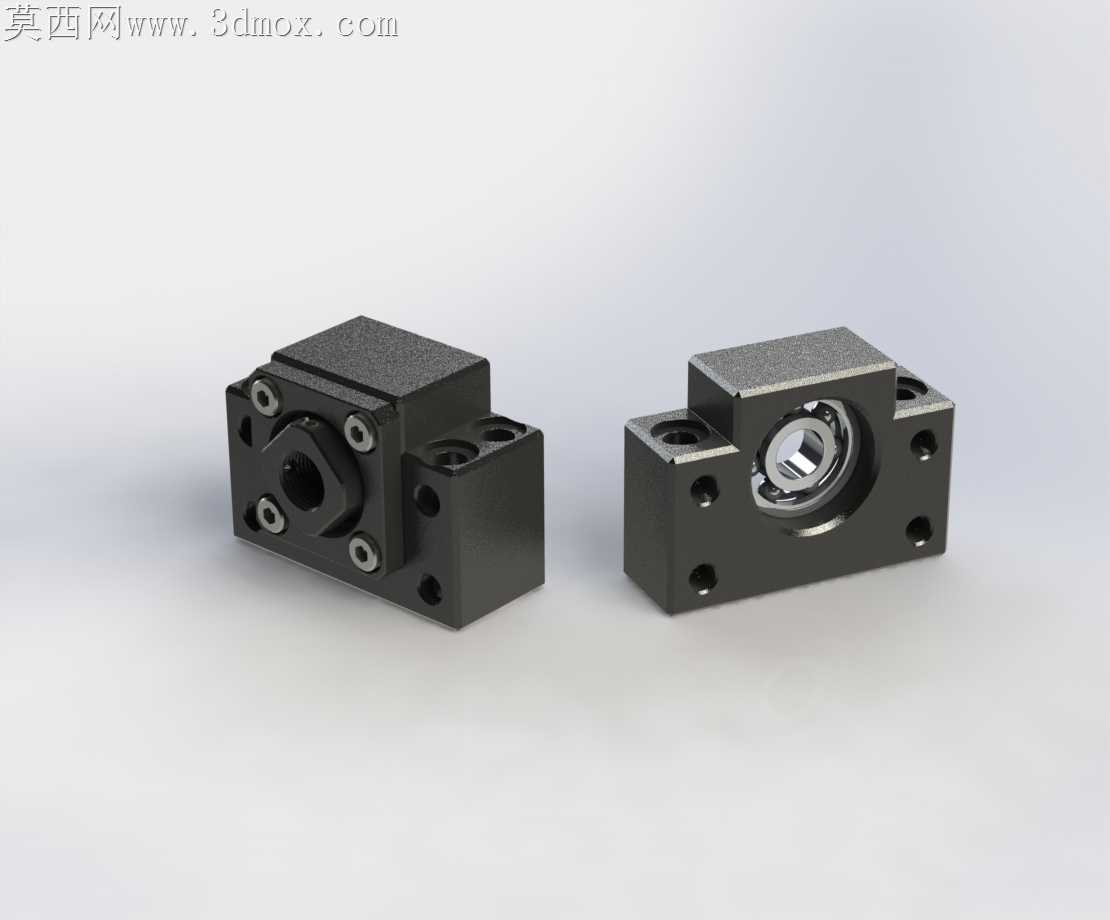

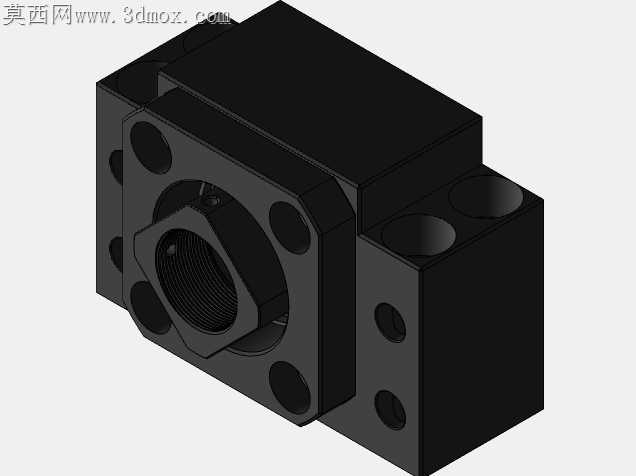

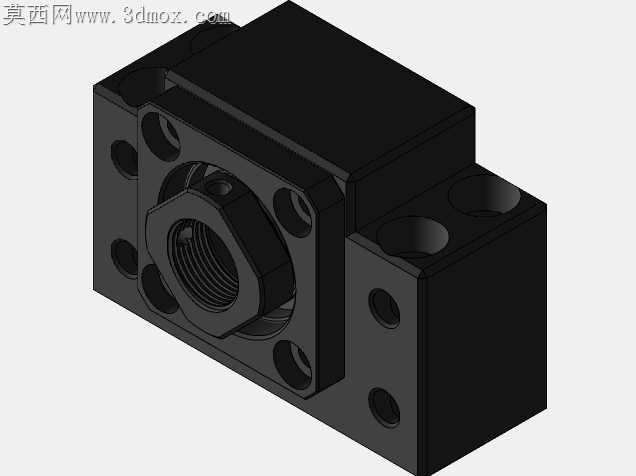

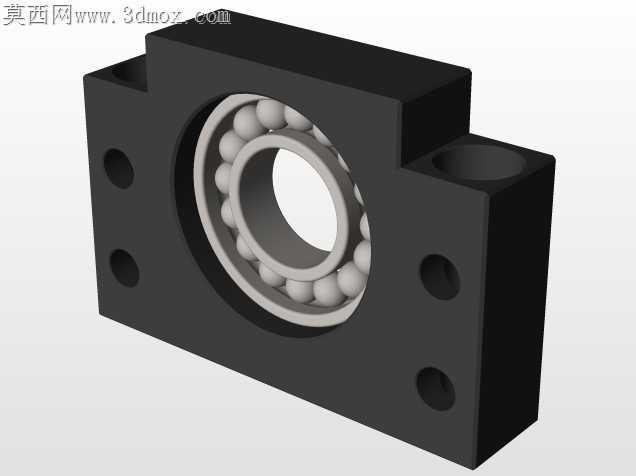

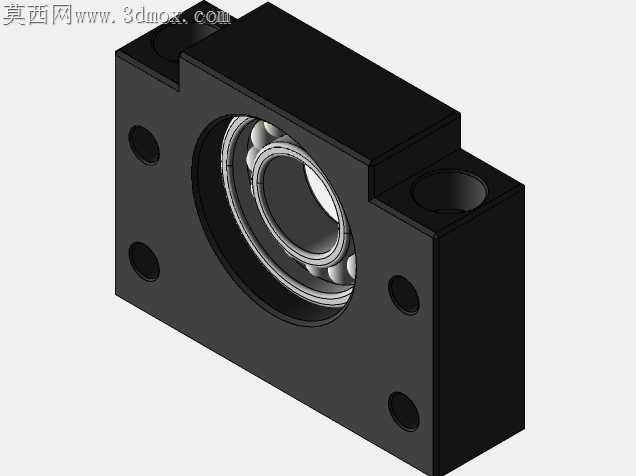

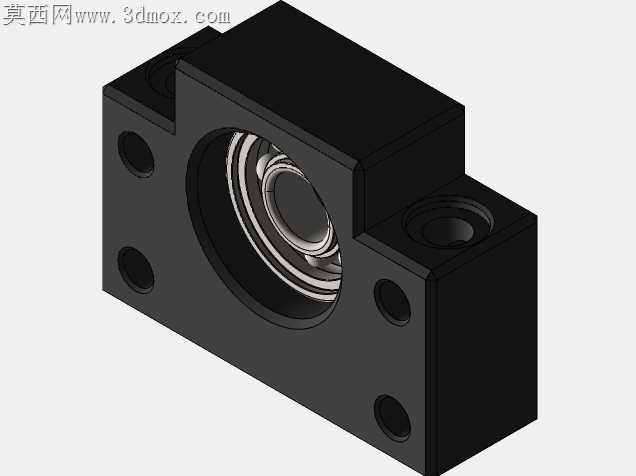

常规丝杆支撑座在批量加工时，常出现安装孔位同轴度偏差导致轴承预紧力不均的问题，高速运转下会出现丝杆窜动、轴承温升过快的隐患，这套BF-BK配对支撑组件在结构设计上针对性做了加工适配的细节处理。BK端作为固定侧，轴承安装腔的止口深度预留了0.02mm的精镗余量，粗加工后可与轴承外圈实际测量尺寸配做，避免过盈量过大压伤轴承外圈，或是间隙配合导致运行时出现外圈蠕变。安装基准面的粗糙度要求控制在Ra1.6以内，底面与安装腔轴线的垂直度公差带锁定在0.01mm，装配时无需额外刮研就能保证丝杆与导轨的平行度，减少现场装配的调整工时。BF端作为支撑侧，内部预留的轴向游动间隙刚好匹配丝杆工作时的热伸长量，不会因为温升导致轴承受额外轴向载荷，腔体边缘做了15度的导入倒角，压入轴承时不会刮伤密封圈，能完整保留轴承的初始润滑脂密封性能。两套组件的安装孔位采用同基准一次装夹加工完成，孔距公差控制在±0.015mm，和常见的丝杆模组安装板孔位完全适配，不需要现场二次扩孔修正。锁紧螺母的配合螺纹做了中径公差收窄处理，和丝杆轴端锁紧时不会出现螺纹间隙，防松弹片的卡槽位置刚好对齐螺母侧平面，打紧后不会因为长期往复运转出现松脱。零件的边角处都做了R0.5的去毛刺处理，没有尖锐的切削残留，装配时不会划伤操作人员，也不会在后续运转中掉屑污染导轨润滑面。配套的规格参数表覆盖了常用的10到40轴径丝杆选型，不同规格的安装腔深度、孔位间距都做了统一的基准对齐，同系列不同规格的支撑座可以在同一条加工产线完成换产，不需要重新调整工装夹具的定位参数，能大幅降低批量加工的工装成本。铸件毛坯选用的是高牌号灰铸铁，经过时效处理后残余应力完全释放，长期存放或是在温差较大的车间环境下使用也不会出现基准面变形，能长期维持支撑精度。
