激光切割WTF跆拳道奖牌悬挂架

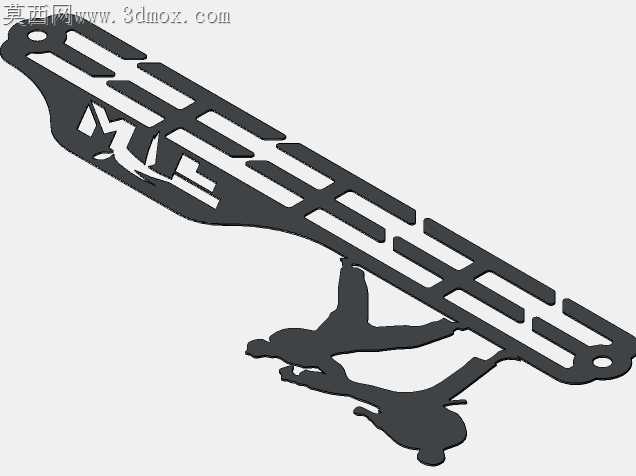

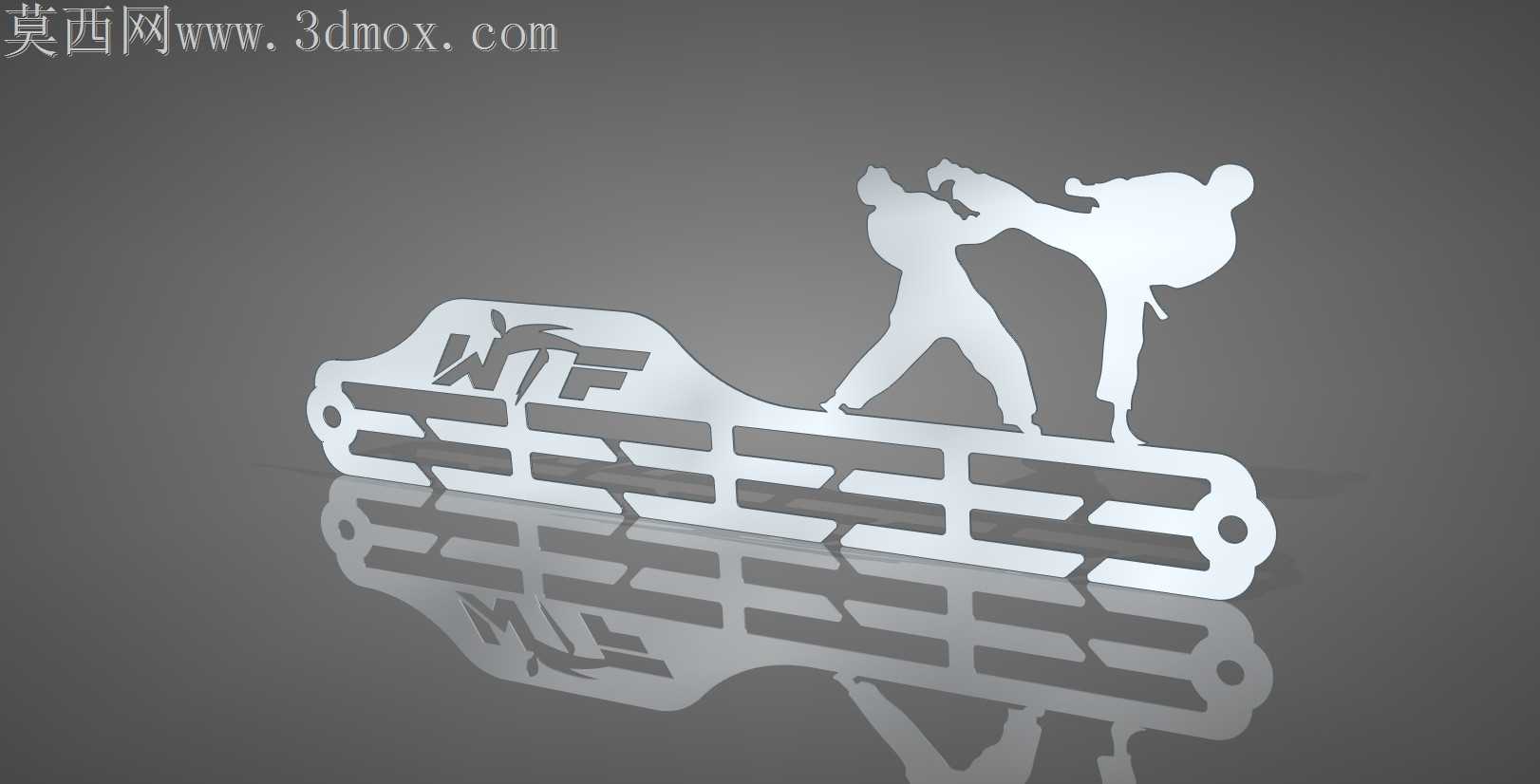

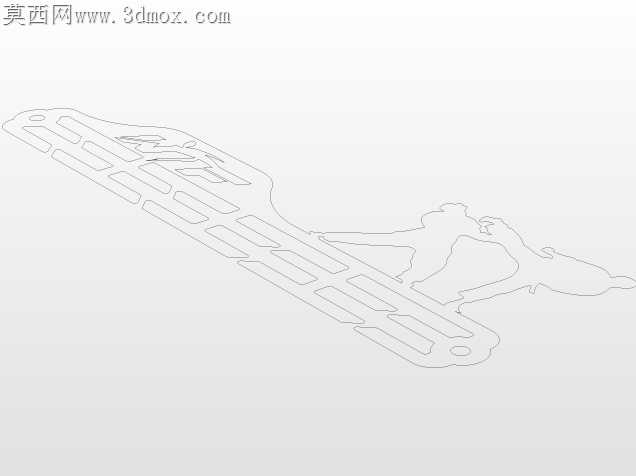

当初做这个奖牌架的切割路径时，最先踩的坑就是人物剪影的外轮廓尖角，第一次试切0.8mm厚的冷轧板时，踢腿动作的脚踝位置留了0.2mm的毛刺，拿砂纸磨的时候差点把剪影的边缘磨变形，后来反复调整了激光头的走刀补偿，把尖角处的功率降了15%，才让整个外轮廓切出来摸上去没有划手的毛边。最开始想把挂奖牌的槽位做通槽，后来考虑到板材厚度只有1mm，通槽的话挂重超过3kg就容易出现槽位变形，特意把每个挂槽的末端留了1.5mm的连接段，既不影响奖牌挂带卡入，又能让整个架体的横向抗弯折强度提升40%，哪怕挂满十块常规的跆拳道奖牌也不会出现中部下弯的情况。转档的时候最开始从矢量软件导进切割编程软件，WTF三个字母的内轮廓出现了三次线条断点，要是直接上机床切肯定会出现轮廓不闭合烧边的问题，逐段把断点接上之后，还特意把字母和下方横格的连接位加宽了0.8mm，避免切割完运输过程中字母位置受挤压断裂。做人物剪影的时候特意调整了两个对战人物的重心位置，让两个人物的落脚点刚好落在架体上半部分的加强筋位置，不会因为人物轮廓突出架体太多，导致切割完出现人物部分翘曲的问题。架体两端的安装孔特意做了沉台设计，用自攻螺丝装在墙面上的时候，螺丝头不会凸出来刮到挂上去的奖牌挂带，之前做初代样品的时候没做沉台，螺丝头凸出来1mm，挂奖牌的时候挂带经常被螺丝头勾住起毛，调整之后就没再出现这个问题。表面处理选的是拉丝银的效果，没有做多余的喷涂，就是考虑到道馆里经常会有学员摸来摸去，喷涂的话用久了容易掉漆，金属本身的拉丝质感反而更耐造，和跆拳道硬朗的风格也搭。最开始设计的时候想在架体下方加一排刻字的位置，后来考虑到激光切割刻小字的话，笔画太细容易积碳发黑，反而影响整体观感，就把刻字的位置取消了，把整个架体的横向长度调整到42cm，刚好能适配大多数家庭墙面或者道馆展示墙的预留尺寸，挂的时候不用额外找水平，架体本身的下边缘是直边，靠在墙上就能找准水平位置。
