摩托车传动系统滑块导向结构设计

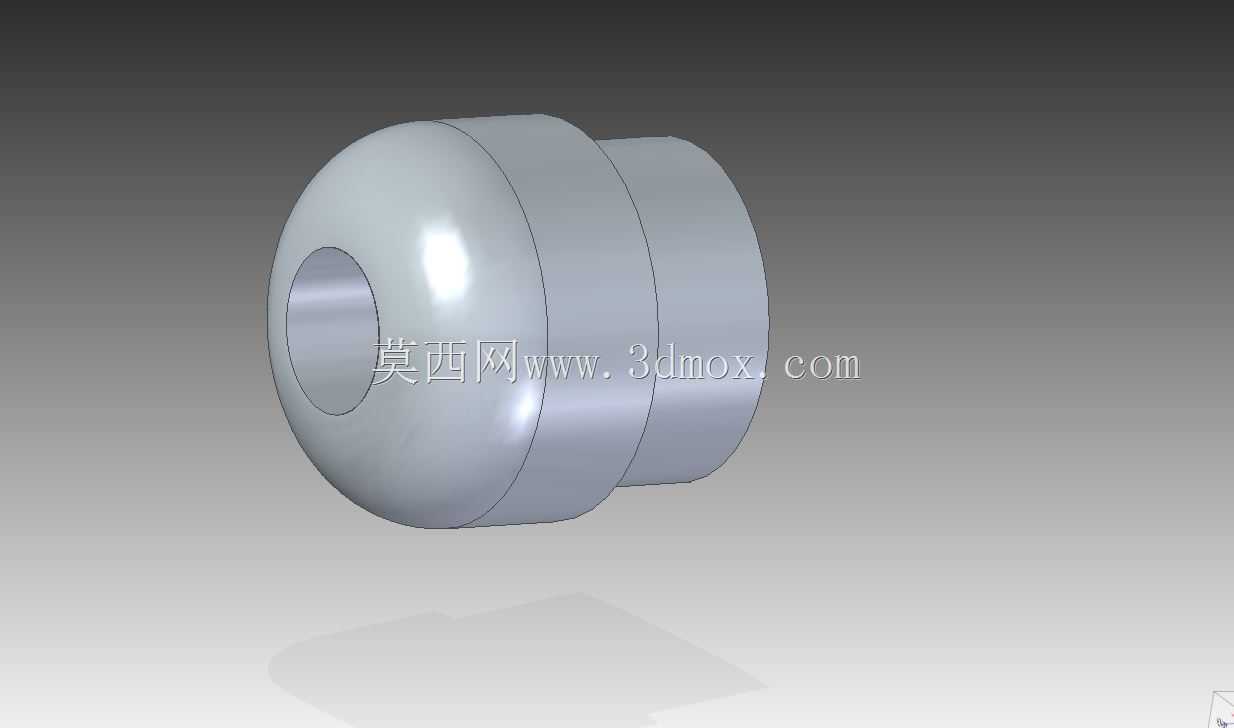

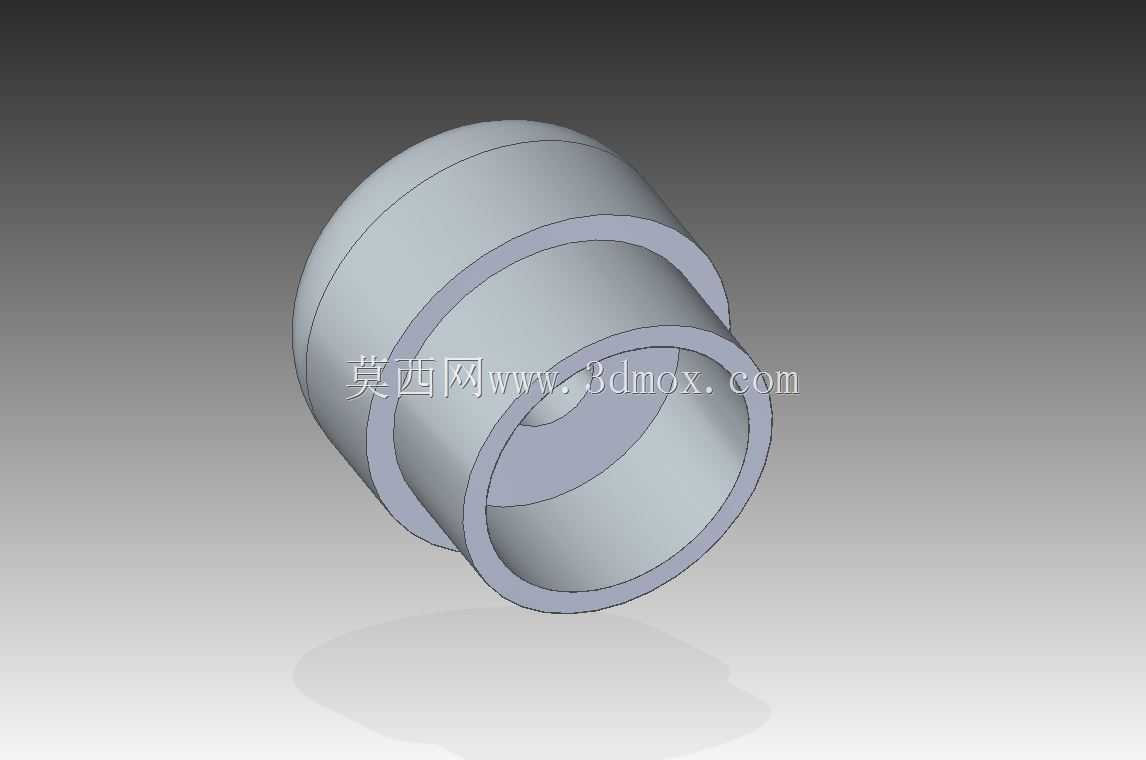

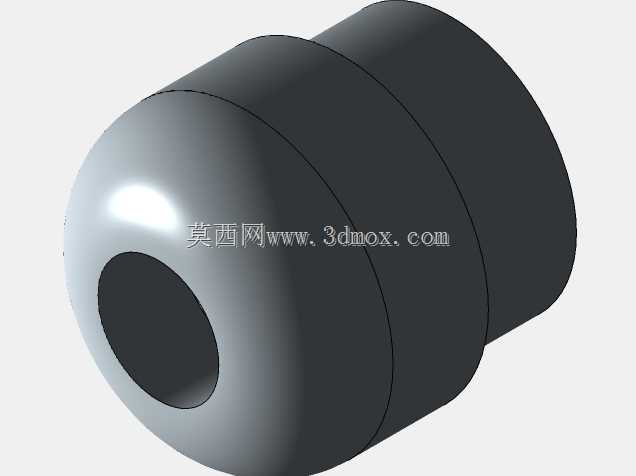

　　在两轮摩托车的动力传递路径中，这类滑块属于高频往复运动场景下的导向承载元件，主要布置在发动机换挡连杆、后摇臂限位导轨或者链条张紧机构的配合位置，承担滑动导向、位移补偿与侧向载荷缓冲的作用。实际工况里，整车加减速带来的冲击、路面颠簸引发的径向跳动，都会直接作用在滑块的配合面上，因此该零件的结构设计需要同时兼顾滑动顺畅度、耐磨性能与装配容错空间。从三维结构来看，零件采用阶梯轴套式的整体构型，一端为圆弧过渡的膨大端，另一端为直径收窄的圆柱段，中心开设同轴通孔，用于穿装固定销轴或者导向滑杆。膨大端的外圆弧面并非单纯的造型处理，其曲率半径匹配对应安装座的限位凹槽轮廓，装配后可形成自定心效果，避免滑块在往复滑动过程中出现径向偏转；

　　阶梯轴肩则作为轴向定位基准，安装时直接贴合安装支座的端面，无需额外加装调整垫片即可控制轴向窜动量，减少装配环节的配作工序。中心通孔的内径与配合轴杆采用间隙配合，公差带选取兼顾滑动灵活性与同轴度约束，孔径与外径的同轴度误差需控制在合理范围内，防止滑动过程中出现卡滞。外圆表面的粗糙度要求根据接触材质确定，若与金属导轨直接配合，需降低表面粗糙度以减小摩擦阻力；若配套非金属衬套使用，则可适当放宽要求以提升加工经济性。设计阶段需要重点核对安装边界尺寸：膨大端的最大外径决定了安装座凹槽的最小开孔尺寸，收窄圆柱段的长度对应支座的安装厚度，中心通孔的长度需覆盖销轴的配合行程，避免滑块运动到极限位置时与销轴端部发生干涉。

　　端部的圆角过渡一方面消除了热处理环节的应力集中风险，避免零件在交变载荷下出现开裂，另一方面也引导滑块在装配时顺利导入导向槽，降低装配难度。在材料选型层面，这类滑块常采用合金结构钢经表面渗碳淬火处理，表层硬度提升后可显著增强耐磨性能，芯部保留足够韧性以吸收冲击载荷；部分小排量车型也会采用高强度铜合金或者工程塑料制作，利用材料自润滑特性减少维护频次。实际装车验证中，需要重点测试滑块在全行程内的滑动阻力，确认无卡滞、异响问题，同时模拟整车满载颠簸工况，核查轴肩定位面是否存在异常磨损，通孔与销轴的配合间隙在耐久测试后是否仍处于设计允许范围内。该类零件的建模过程需严格保证各段圆柱的同轴度约束，圆弧过渡面与相邻圆柱面需建立相切几何关系，避免加工后出现接刀棱边；阶梯端面与轴线的垂直度公差直接影响轴向定位精度，建模时需将该几何公差要求同步映射到工程图纸中，指导后续数控加工的装夹找正。
