实木物流周转托盘箱结构设计

　　该木质托盘箱采用框架式围板与托盘底座一体化结构，主要面向生产车间半成品周转、仓储货物堆码以及干线物流运输等场景。在实际使用中，它既可以配合手动液压叉车、电动堆高车完成机械化搬运，也能够在仓库中实现多层叠放，充分利用垂直仓储空间。与普通一次性纸箱相比，这种木质结构能够承受更大的侧向挤压与垂直载荷，适合装载形状不规则、重量较大或需要重复周转的工业零部件。

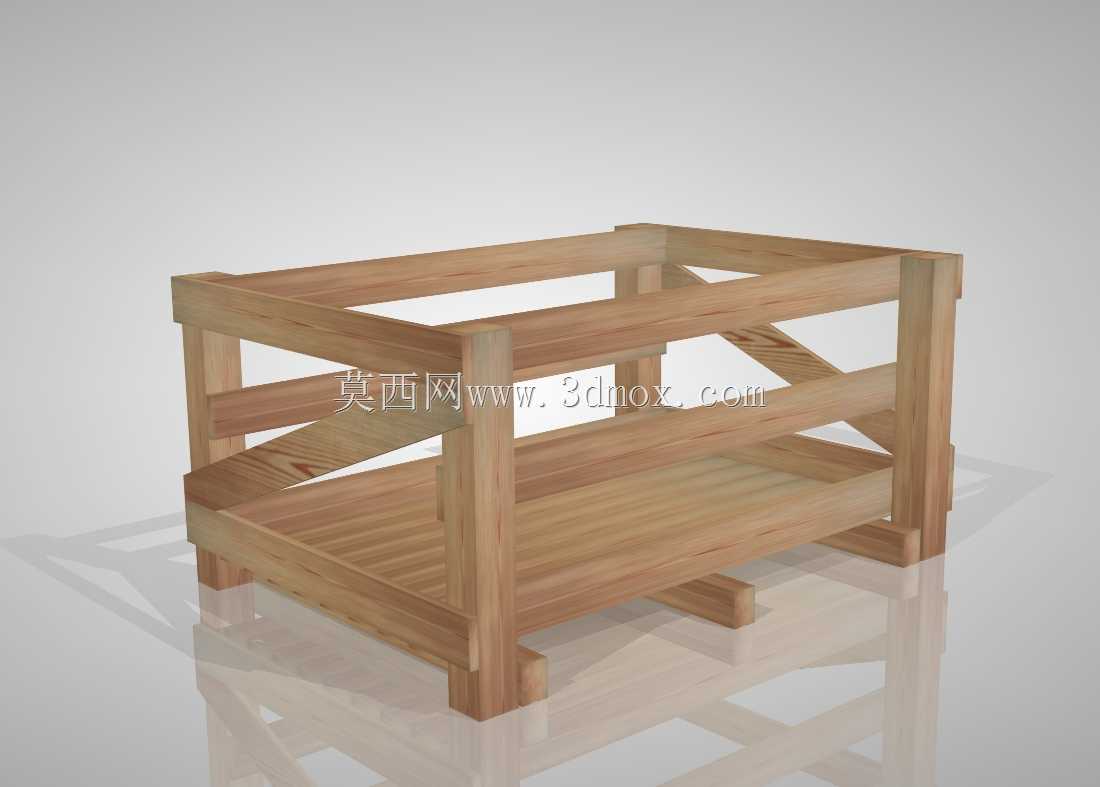

　　从结构组成来看，底部采用标准托盘式支撑设计，两根纵向木方与多根横向垫脚形成叉车进叉通道，能够满足四向进叉或两向进叉的作业要求。底座面板由多块实木条拼接而成，既保证承载面的连续性，又能够减轻整体自重，降低搬运过程中的无效负载。四周的围板采用横竖木方交错的框架形式，关键受力位置增设斜向支撑，有效改善箱体在受到侧向冲击时的受力状态，避免围板出现外胀变形。

　　设计过程中，重点考虑了木材的各向异性特点。顺纹方向的木方主要承担弯曲与压缩载荷，横向连接件则用于限制框架的相对位移。立柱与底托之间通过可靠的连接节点形成整体，使箱体在吊装、叉车搬运和堆码时不会出现局部脱开。围板上部保留一定开放空间，既方便作业人员观察内部货物状态，也便于在装箱时从多个方向进行固定和衬垫操作。对于需要防尘的场合，还可以在框架内侧附加挡板或防水布，而不必改变主体承载结构。

　　在外形尺寸与安装边界方面，底座进叉高度需要与常用叉车货叉最小离地间隙相匹配，过低会导致货叉无法顺利进入，过高则会增加箱体整体高度并降低堆码稳定性。箱体外部长宽尺寸应结合标准托盘、货车车厢内部宽度以及货架单元尺寸进行协调，避免在运输过程中产生过多空间浪费。围板高度则依据常见货物的装载高度确定，在保证货物不超出箱体上沿的前提下，尽量降低重心，减少搬运时的晃动。

　　从工程应用角度看，该结构对制造工艺的要求并不复杂，木材可采用常规锯切、钻孔和钉接方式加工，适合小批量定制或维修替换。设计时需要控制木方截面尺寸与间距的匹配关系：垫脚间距过大时，底座面板在集中载荷下容易产生明显挠度；围板横撑数量不足时，长立柱在堆码过程中容易发生失稳。节点位置应避免木材端纹直接承受反复冲击，必要时可通过增加垫板或金属连接件改善局部受力。

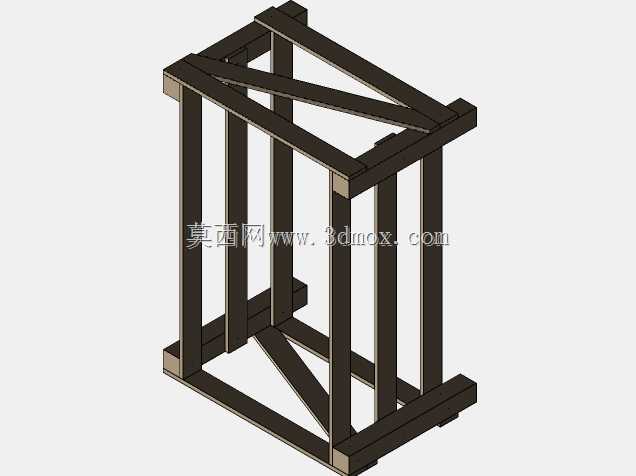

　　在三维建模阶段，围板、底座、垫脚和斜撑均按独立实体建立，能够清晰表达各构件的装配关系与空间边界。模型可用于检查叉车进叉空间、堆码干涉以及货物装载轮廓，也可以作为包装方案评审的直观依据。对于结构设计人员而言，该模型还能够进一步拓展为不同尺寸系列，通过调整木方截面、支撑间距和围板高度，形成适用于轻型零件、中型组件或重型毛坯的多种规格。

　　实际周转过程中，这类托盘箱通常配合打包带、缠绕膜或内部缓冲材料使用。箱体框架为捆扎提供了稳定的受力点，底部托盘则保证货物在运输单元中的整体性。相比全封闭木箱，开放式框架在空箱回收时更便于检查和清理，也能够在一定程度上降低通风不良带来的潮气积聚问题，适合机械加工件、冲压件、铸造毛坯以及部分工装辅具的短期存放与周转。
