双工位丝杆传动手动夹钳结构设计

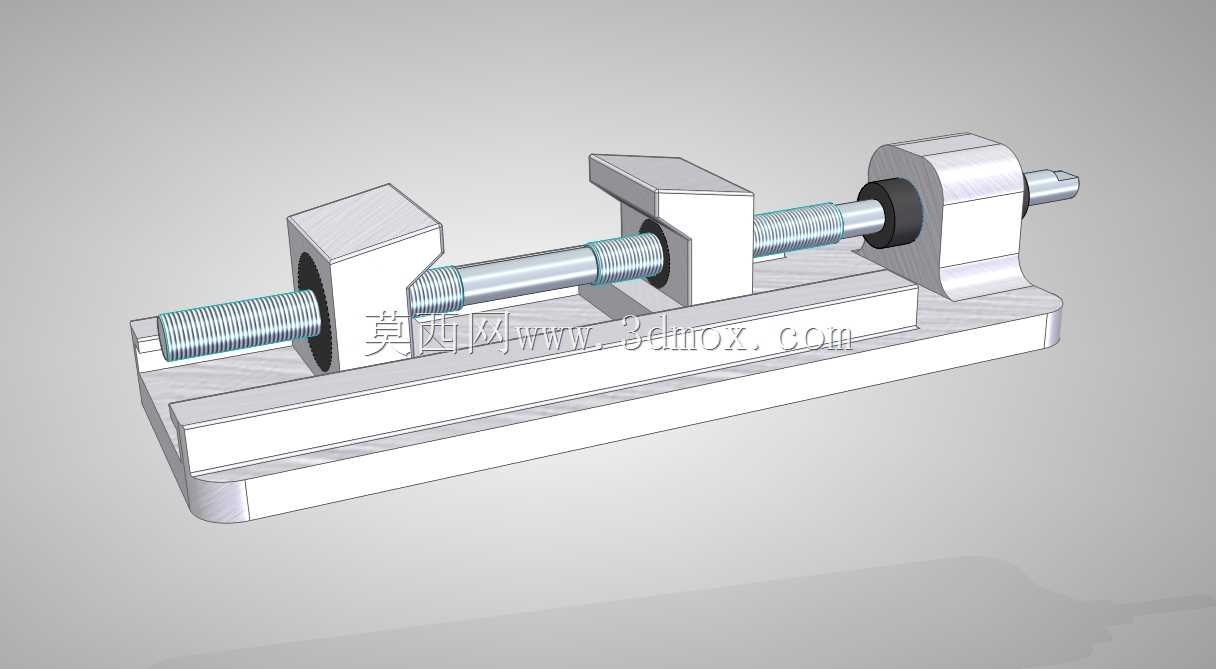

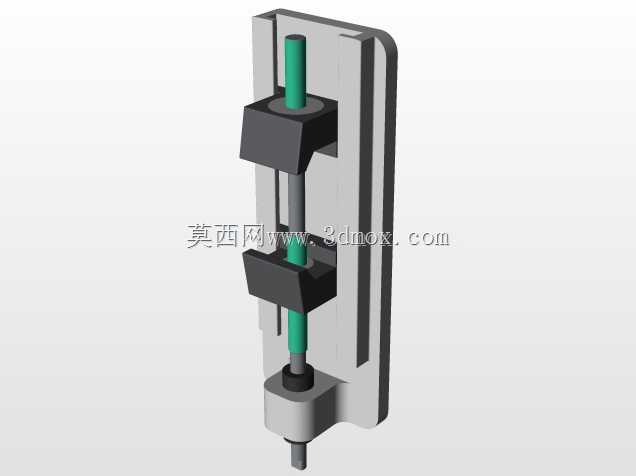

这款手动夹钳采用双工位丝杆传动结构，在小批量零件加工、钳工修配、教学实训场景中有着广泛的适配性，区别于普通单工位平口钳，双夹持位的设计可以同时完成两个小型工件的装夹固定，在批量去毛刺、划线、钻孔工序中能减少工件反复拆装的辅助时间，提升工位作业效率。从结构设计逻辑来看，夹钳整体采用长条形底座作为安装基准，底座底面预留平整安装面，可直接通过T型螺栓固定在钳工台、钻床工作台或者工装平板上，安装边界适配常规台面孔距，不需要额外加工转接板即可完成固定。传动部分采用梯形丝杆结构，具备自锁特性，夹紧后不会因为加工过程中的振动出现松脱问题，丝杆两端通过带座轴承支撑在底座两端的立座上，转动端延伸出摇臂安装位，操作时只需要转动端部的杆体就可以带动两个夹块同步或者独立完成夹紧动作，夹块与丝杆的配合段采用正反牙适配设计，转动丝杆时两个夹块可同时向中间收拢或者向外张开，也可根据工件尺寸调整单侧夹块的锁紧位置，适配不同宽度的工件装夹需求。夹块的夹持面设计成直角定位结构，垂直面与水平面的垂直度控制在工装常用的公差范围内，保证工件装夹后定位基准统一，不会出现装夹倾斜导致的加工误差，夹块与底座的接触面采用燕尾槽导向结构，夹紧过程中夹块不会出现翘头、偏移问题，导向间隙经过合理设计，既保证滑动顺畅，又不会出现过大的旷量影响装夹精度。整体结构没有复杂的液压、气动元件，纯机械传动的结构可靠性高，维护成本低，在没有气源、电源的野外维修、临时作业场景也可以正常使用，夹块的行程覆盖常规小型机械零件、型材、样件的装夹尺寸范围，对于异形工件还可以通过在夹持面加装定制软爪的方式拓展装夹适配性。建模过程中对丝杆的传动行程、夹块的开合极限位置、底座的安装孔位都做了完整的参数化定义，结构工程师可以直接根据实际使用场景调整对应参数，快速衍生出不同尺寸规格的夹钳模型，不需要从零开始搭建结构，能大幅缩短工装设计的周期。
