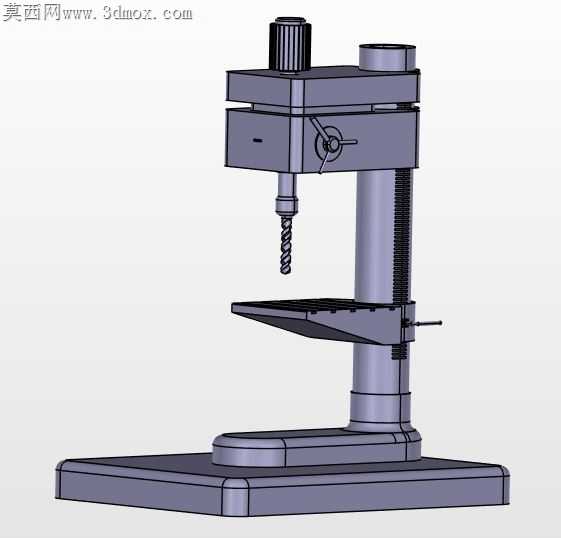

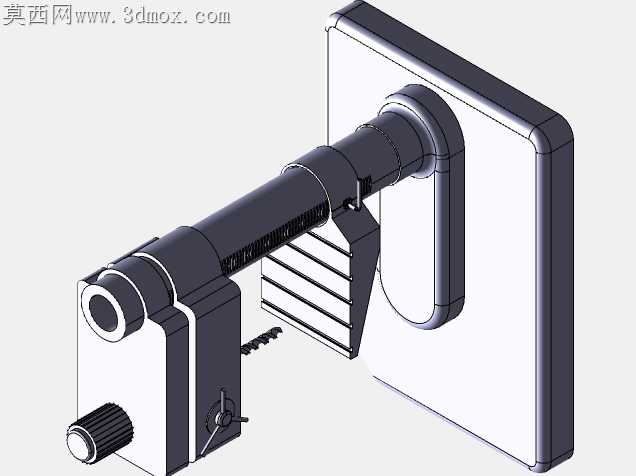

台式立式钻床精密结构三维数模

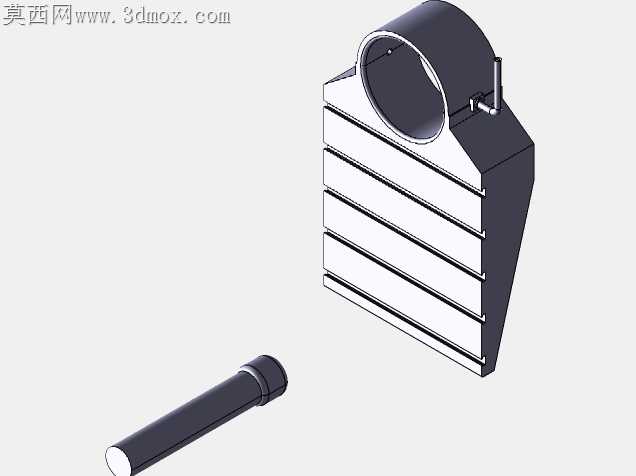

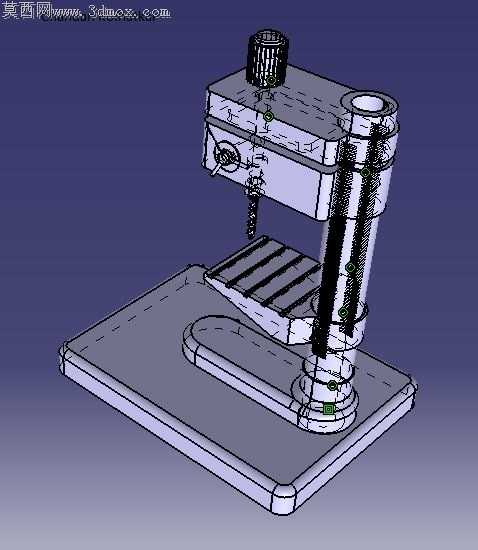

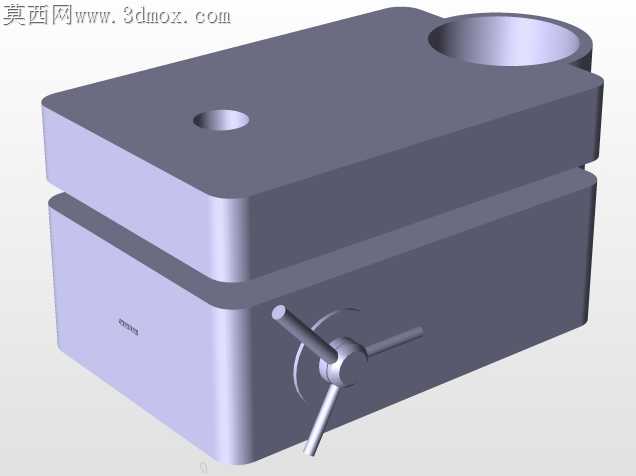

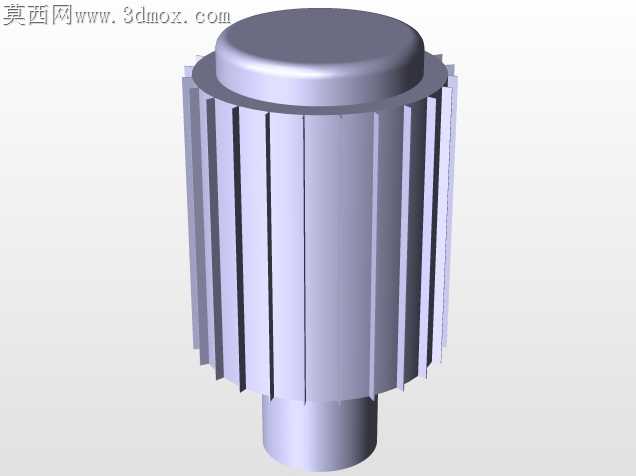

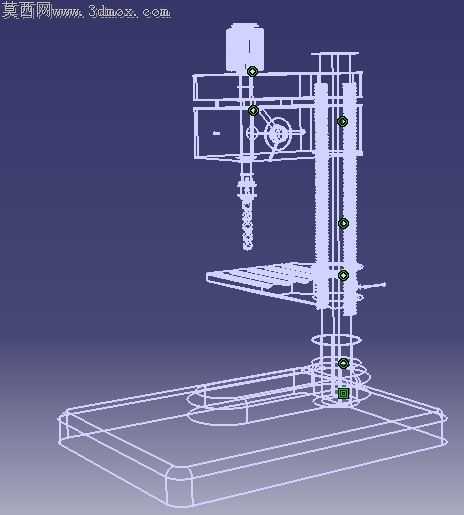

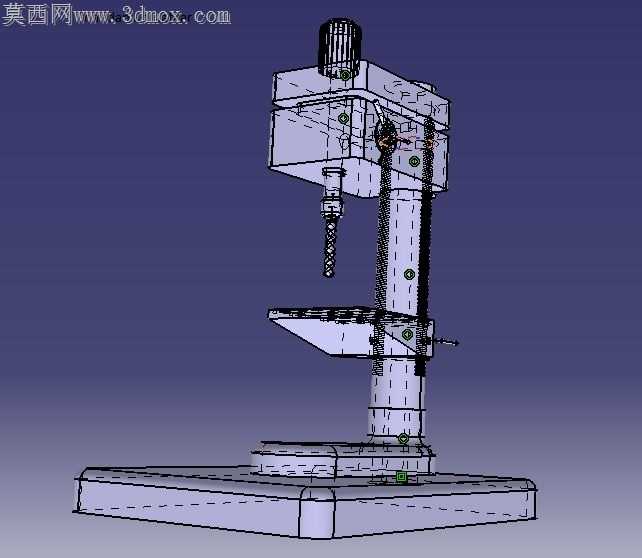

之前在实训车间调试台钻的时候，总碰到进给手柄卡滞、工作台锁紧后偏移的问题，拆了三台旧设备摸透装配公差逻辑后，才动手搭这套数模。立柱和底座的衔接处特意留了0.02mm的过盈配合余量，之前做的版本转档后立柱根部出现曲面破面，反复调整缝合公差才把圆角过渡的碎面补全，避免后续出工程图时轮廓线断裂。工作台的升降齿条和立柱导轨的平行度，我在装配约束里加了三个方向的限位参考，之前学生做实训模型常犯的错误就是齿条和齿轮啮合间隙留得要么太大打齿、太小卡滞，这次特意把啮合间隙控制在0.15mm，刚好匹配实际铸铁件的装配公差。主轴箱的进给手轮位置，我反复调整了操作高度，参考了车间里常用台钻的人机尺寸，手轮握径做了滚花结构的细节，虽然数模里不用做纹理，但安装孔的位置特意留了和锁紧拨杆的避让间隙，之前有版本拨杆转动时会蹭到主轴箱外壁，调整了三次偏心距才避开干涉。钻头夹头的锥面配合我没做简化，把莫氏锥度的角度严格按标准做了贴合，之前转格式的时候锥面出现了褶皱变形，重新做了放样曲面才保证锥面的同轴度，要是锥面做歪了，实际加工出来的夹头装上去就会摆尾，钻孔偏斜超差。底座的T型槽我没做等宽的简化，特意把槽口的倒角、槽底的退刀结构都做出来了，之前量产的时候碰到过T型槽铣削后槽口有毛刺，装夹工件时垫不平的问题，数模里把倒角尺寸标到了0.5mm，刚好能覆盖铣削后的毛刺残留。还有主轴的复位弹簧腔，我把弹簧的安装导杆做了偏心调整，之前旧设备弹簧用久了会偏磨卡滞，导杆偏心0.8mm之后弹簧伸缩时的受力更均匀，能减少长期使用的磨损。做的时候跨软件转档出过好几次问题，一开始在CATIA里做的装配体导成通用格式时，工作台的锁紧螺钉总是出现位置偏移，后来把每个小零件都做了固定约束参考，才解决转档后零件飞散的问题。这套数模不是拿来做外观展示的，每个配合面的尺寸都对着实际机加工的公差要求卡过，不管是拿来做实训教学的结构演示，还是做小型台钻的改型设计参考，都能直接拆零件出加工图，不用再反复调整配合尺寸。
