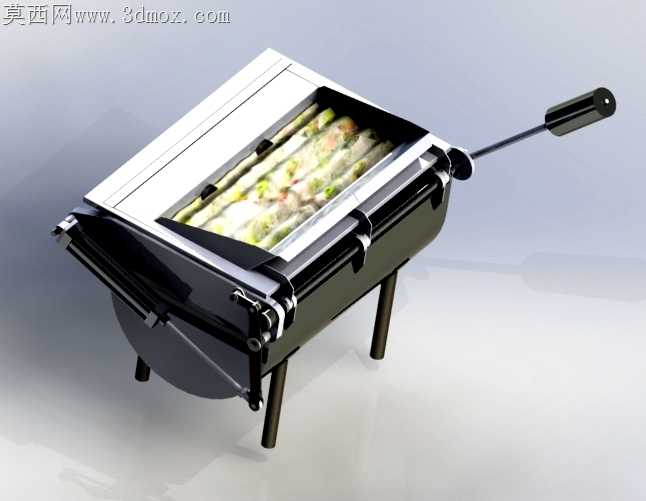

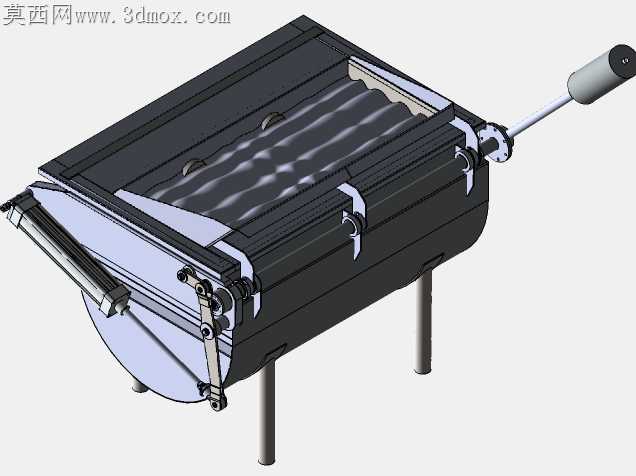

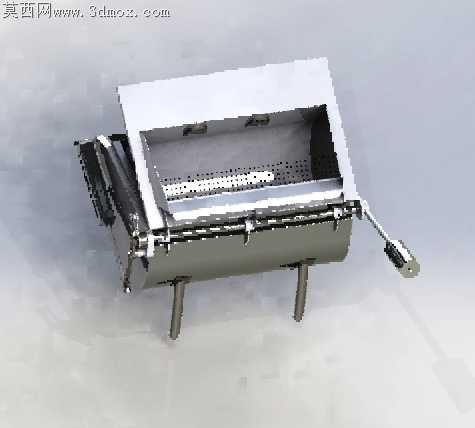

手摇式家用果蔬清洗设备结构设计

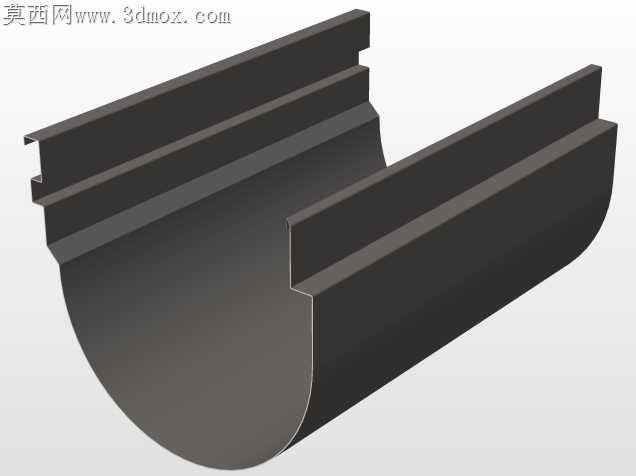

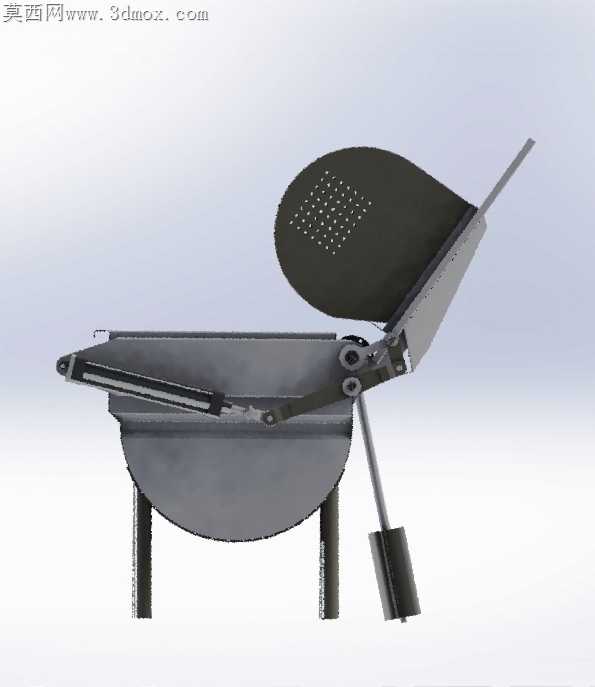

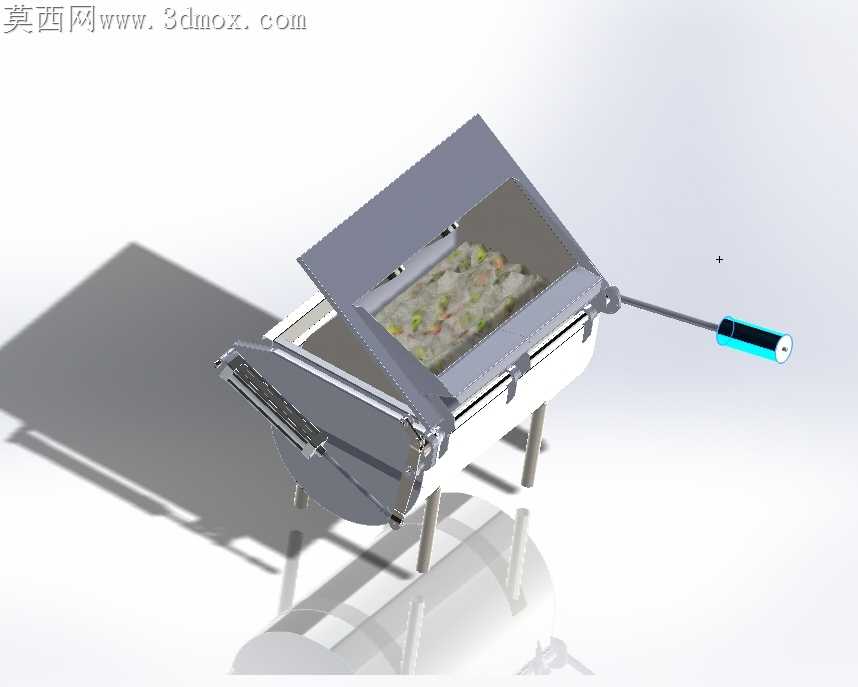

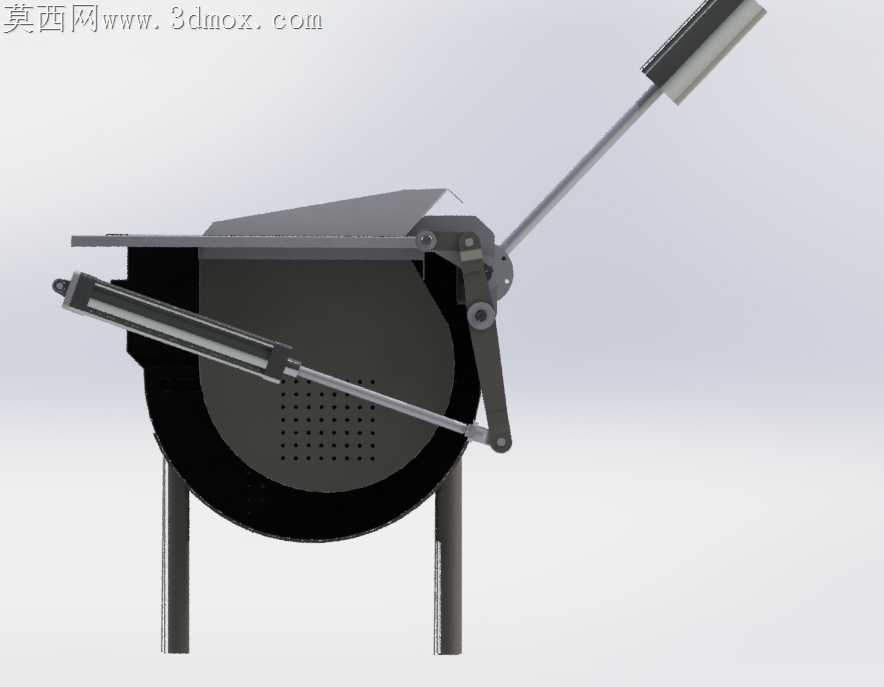

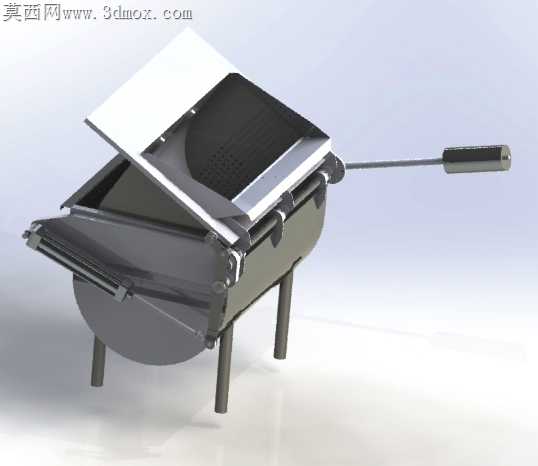

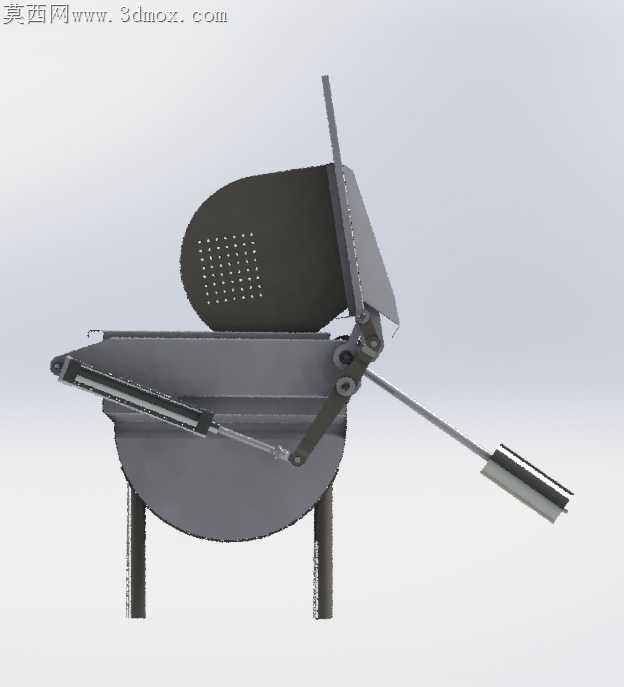

最初打样时翻边处的毛刺没处理干净，转动摇臂时连带着滤网架卡滞了三次，后来把支撑腿的折弯公差从0.3mm收紧到0.15mm，才解决了开合时的剐蹭问题。做上盖翻边曲面的时候，一开始顺着圆弧拉伸出的面和内胆衔接处有0.2mm的阶差，跨软件转档时还出现过面的丢失，反复调整了三次曲率控制点，才让上盖翻开时的弧度刚好贴合内胆边缘，不会出现藏污纳垢的缝隙。

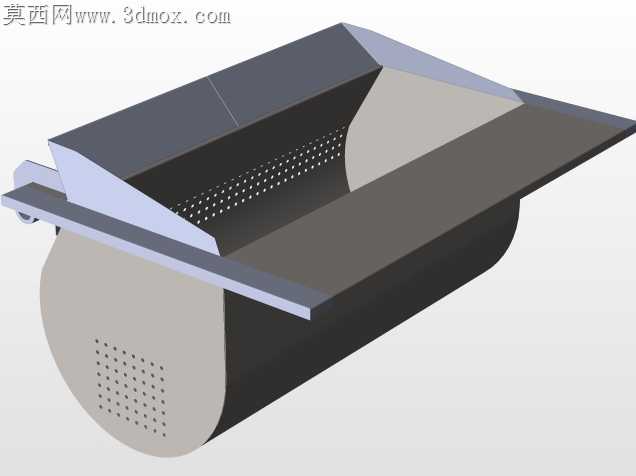

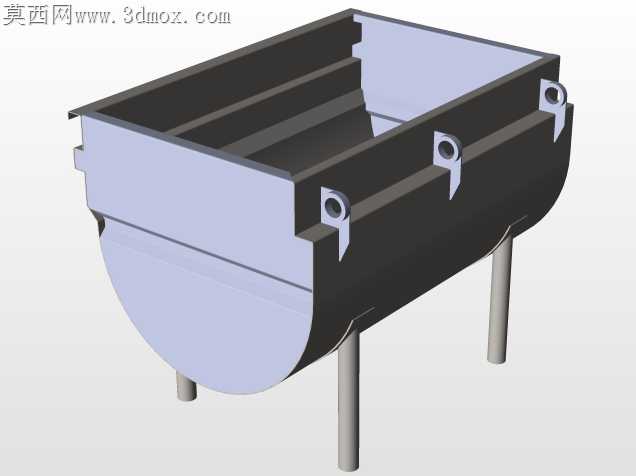

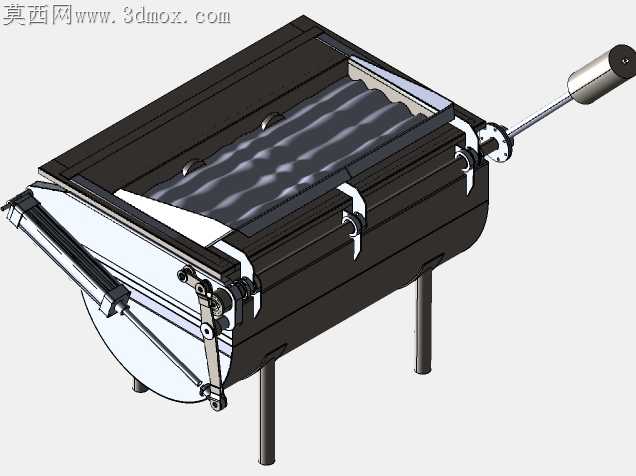

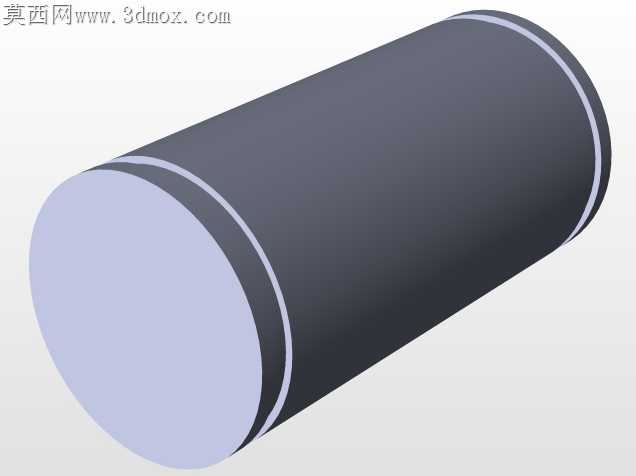

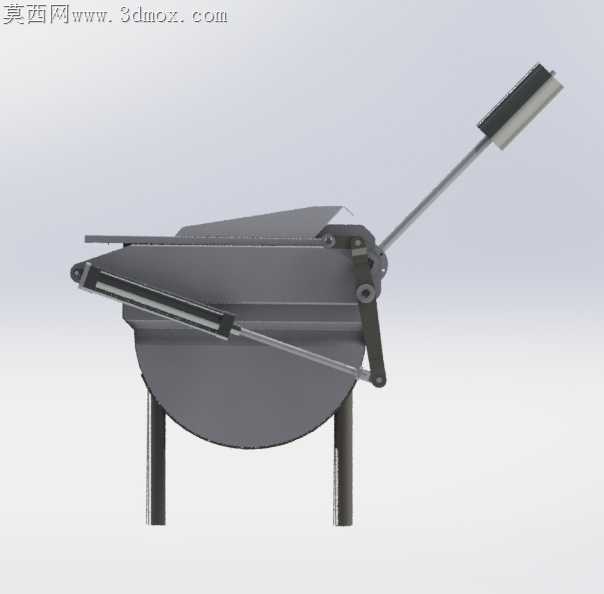

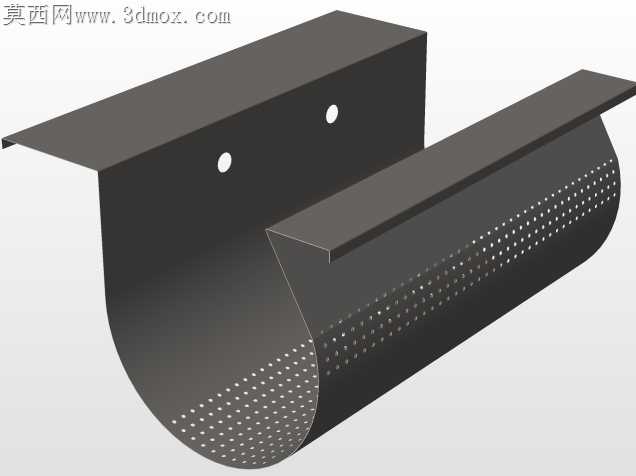

考虑到家用场景的使用需求，特意把摇臂的握持段做了防滑的滚花处理，转动时的阻尼感调得刚好，不会太沉也不会晃荡，内胆的滤网孔径做了1.2mm的尺寸，既能漏走泥沙又不会卡进菜叶，支撑腿的长度算过重心，装满水摇动手柄时也不会侧翻。之前做实训作业时见过不少清洗设备要么结构太复杂难清理，要么转动时漏水，这次特意把转轴处的密封结构做了简化，没有用复杂的密封圈，靠结构本身的贴合度就能做到清洗时不溢水，拆洗的时候也不用费劲抠密封胶圈。

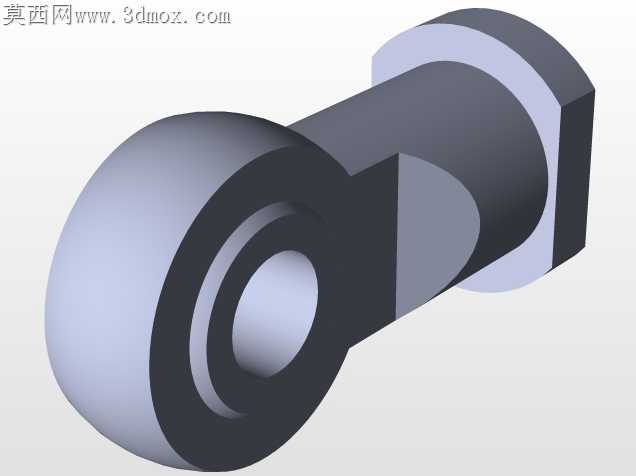

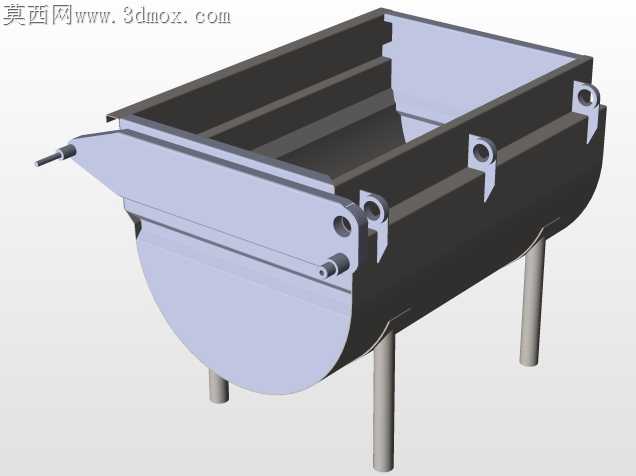

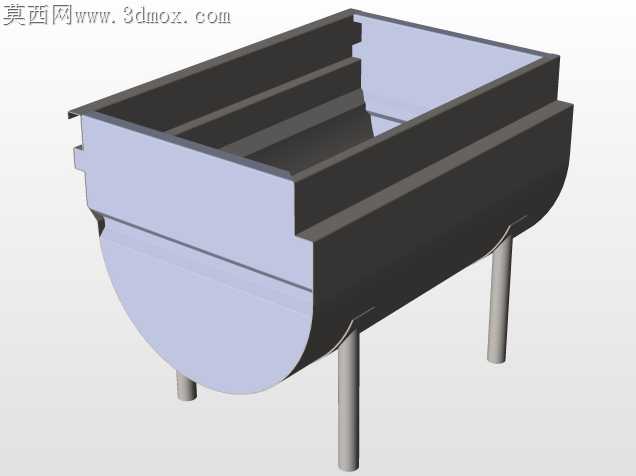

量产的时候本来想把外壳做一体冲压，后来算过板材利用率，把上盖和内胆的衔接处做了小幅度的结构取舍，既不影响使用强度，还能降低12%的板材损耗，转成通用格式的时候特意检查了所有装配面的配合间隙，不会出现导入其他软件后装配错位的问题。标注图纸的时候，摇臂和转轴的配合公差特意标了过渡配合，组装时不用额外涂胶就能卡紧，用久了也不会松旷，内胆底部的圆弧角全部做了R5的圆角，没有卫生死角，冲完水就能冲干净残留的果渣菜叶。
