头盔挂载式双筒夜视仪战术装备结构

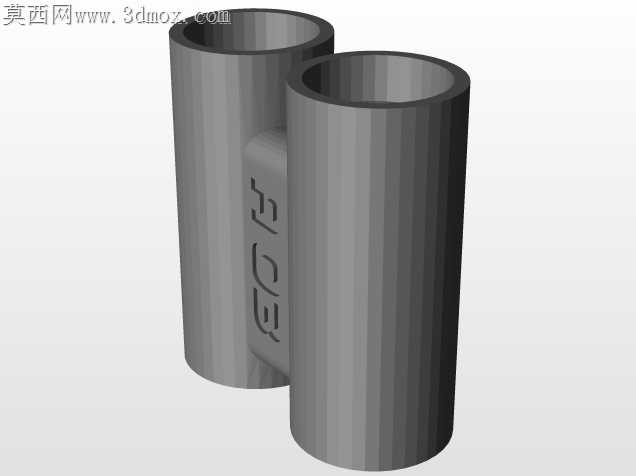

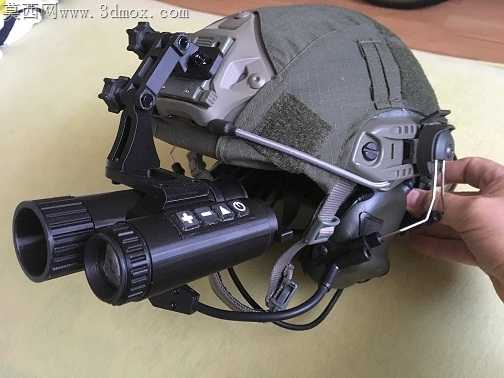

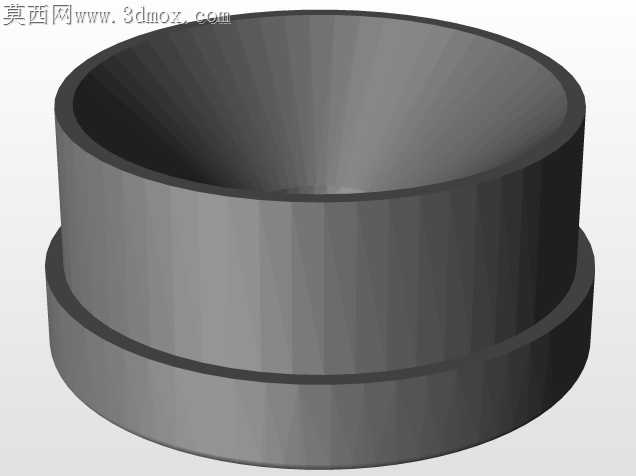

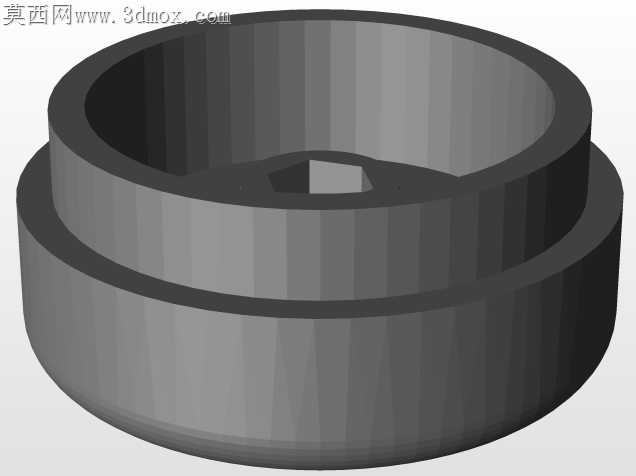

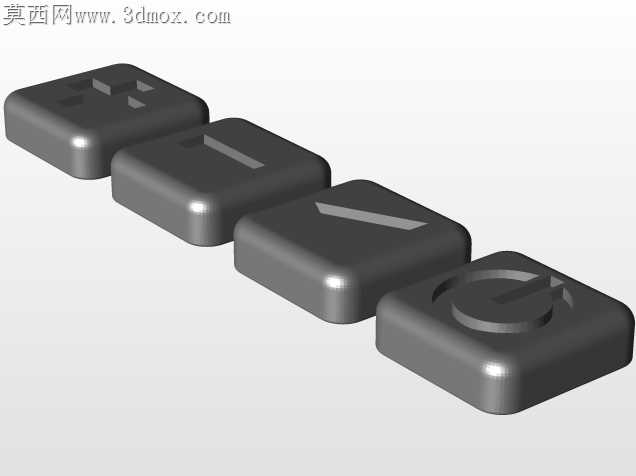

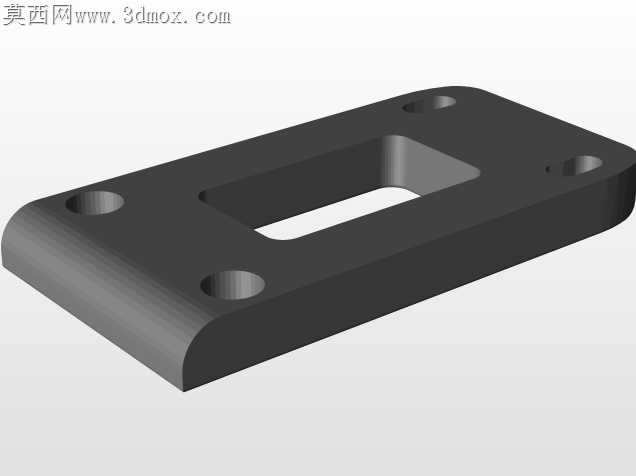

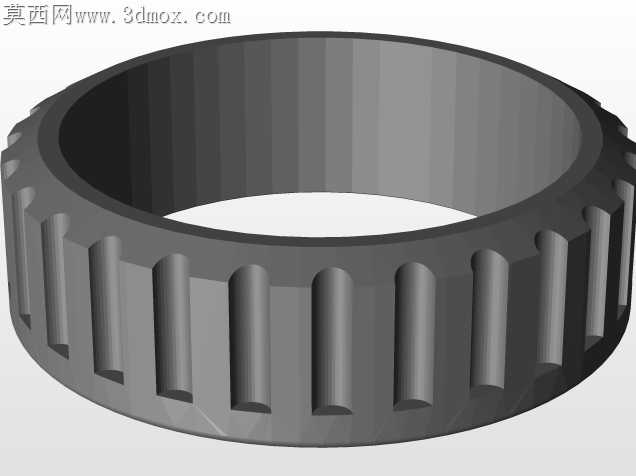

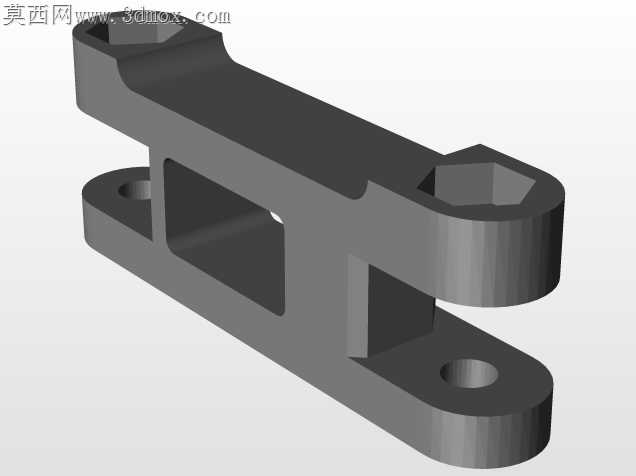

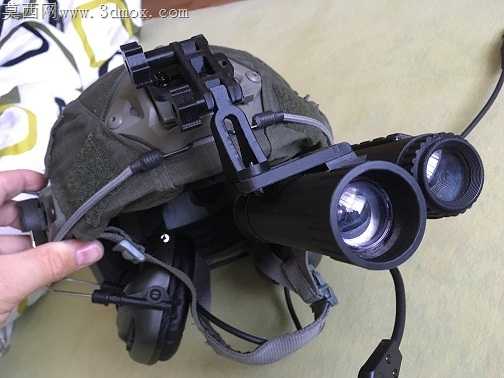

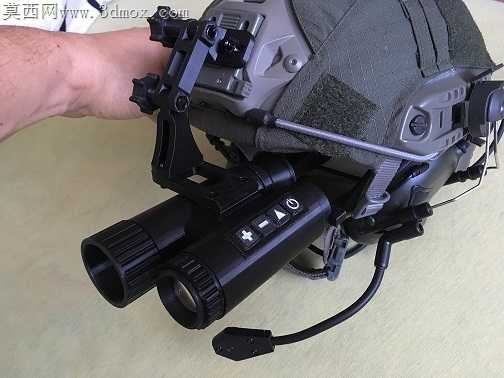

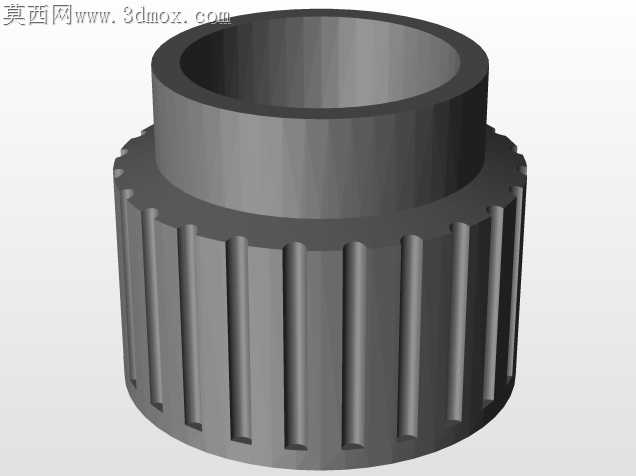

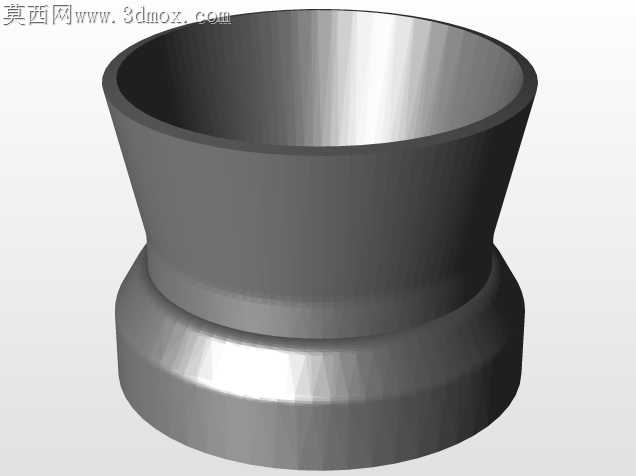

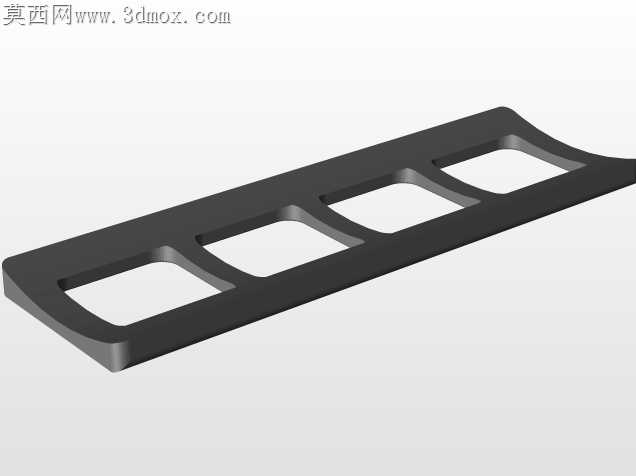

刚把这套夜视仪和头盔的配合结构做最终校验的时候，还在调整翻转轴的阻尼公差，之前打样的尼龙件转轴处切削留了0.12mm的毛刺，翻折的时候会卡到头盔导轨的限位凸点，反复修了三次切削参数才让翻折到上翻位和下翻位都能稳稳卡止，不会在跑动的时候晃荡垂下来挡视线。做这个结构的时候最先考虑的是头盔挂载的适配性，毕竟不同战术头盔的ARC导轨槽深度有细微差别，特意把快拆卡扣的弹性卡舌做了0.3mm的浮动余量，不用额外打磨就能卡进主流的战术头盔导轨，卡扣侧面的防滑纹深度调到0.8mm，戴战术手套的时候也能单手按动解锁，不用摘手套操作。镜筒部分的曲面是顺着佩戴时的面部轮廓走的，之前做的第一版镜筒尾部太突出，贴腮的时候会硌到颧骨，把镜筒尾部的弧度往内收了2mm，还预留了海绵眼罩的安装位，贴脸的时候不会漏光也不会压得脸疼。镜身侧面的按键布局改了四版，最开始把电源键和倍率调节键放得太近，戴厚手套操作的时候容易误触，把按键间距拉开到12mm，每个按键表面做了不同的凸起纹理，电源键是圆点凸点，调节键是横条凸点，黑夜中不用看也能靠触感分辨按键。走线的位置特意藏在镜架和头盔连接的支架内侧，不会露在外面勾到树枝或者装具挂扣，线材的弯折处做了应力释放的圆弧过渡，反复翻折镜筒也不会磨破线皮。之前跨软件转档的时候镜筒内部的透镜安装槽出现了破面，花了两个晚上把安装槽的配合面重新补面校准，保证透镜装进去之后光轴是正的，不会出现重影或者视差偏移的问题。电池仓的位置设在镜身侧面，换电池的时候不用把整个夜视仪从头盔上拆下来，仓盖做了防水胶圈的安装槽，雨天户外使用也不用担心进水短路。考虑到实际使用的时候可能会搭配通讯耳机，特意把头盔侧面的支架连接座往上方挪了5mm，不会和耳机的头戴架干涉，戴耳机的时候也能正常翻折夜视仪。镜筒的物镜外圈做了滚花纹理，手动调节物镜焦距的时候即使手上沾了汗或者泥也能拧动，不会打滑。整个结构没有做多余的装饰性凸起，所有棱角都倒了R1.5的圆角，避免勾挂装具或者在磕碰的时候碎裂。
