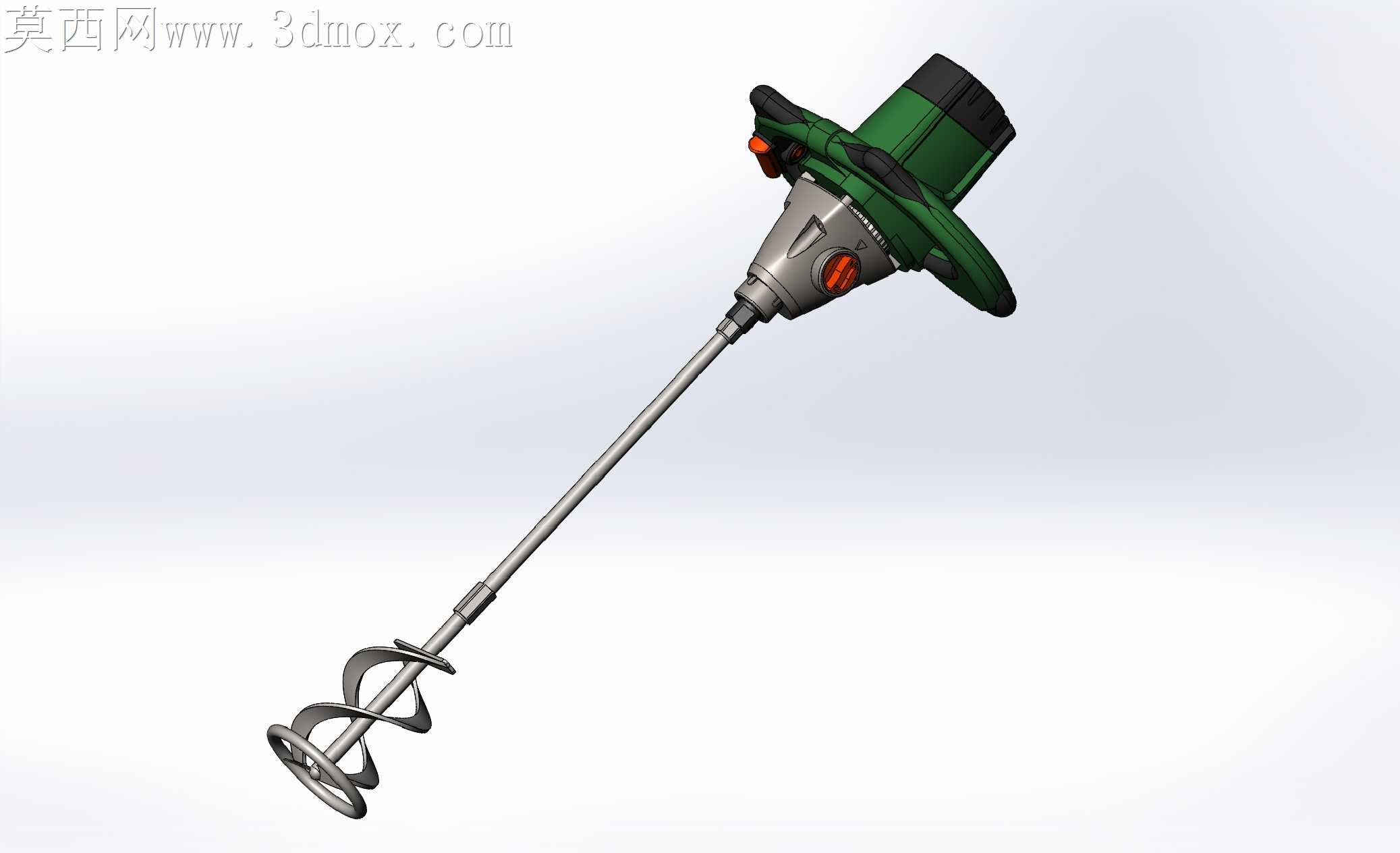

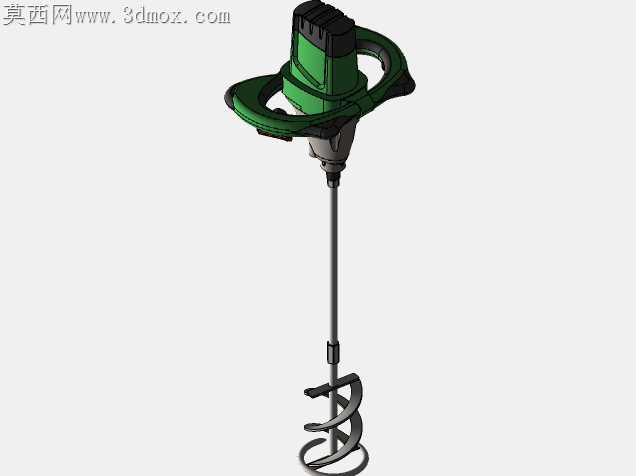

手持式建筑施工电动搅拌工具设计

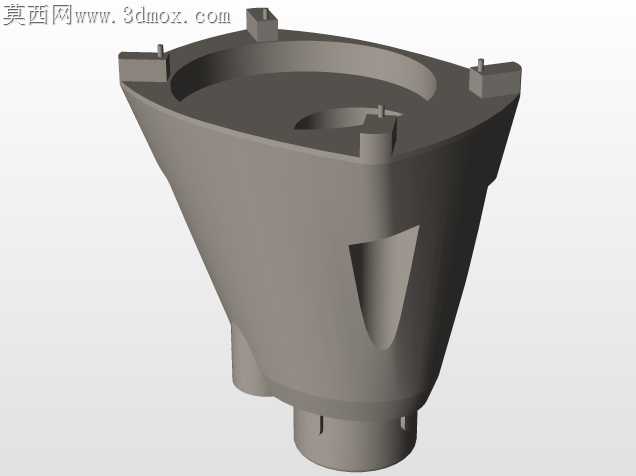

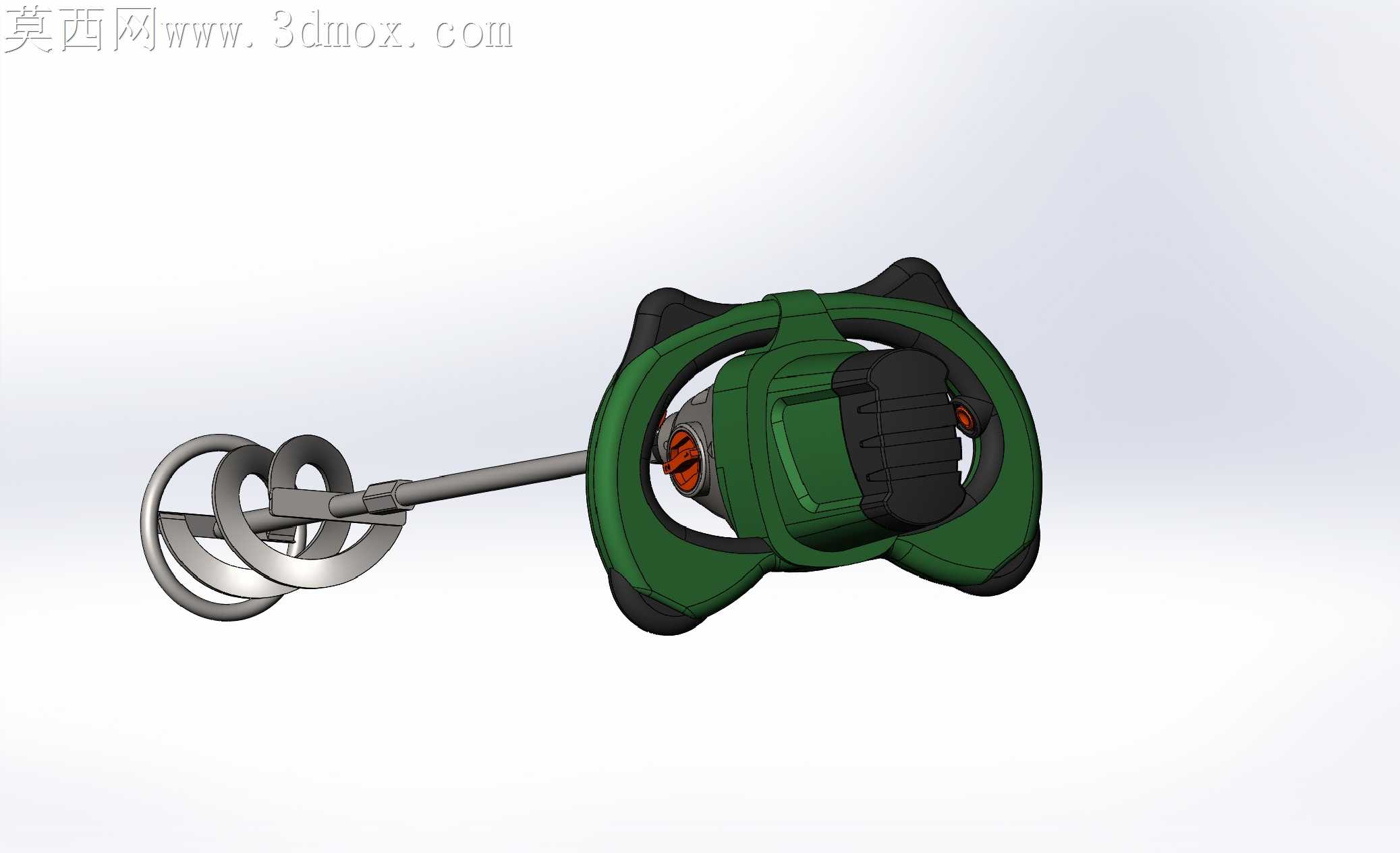

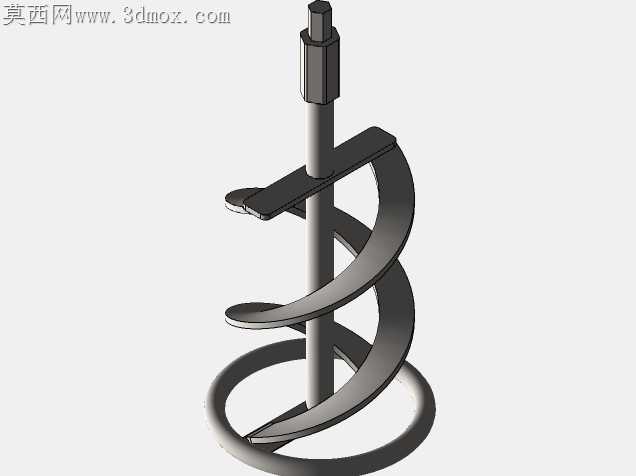

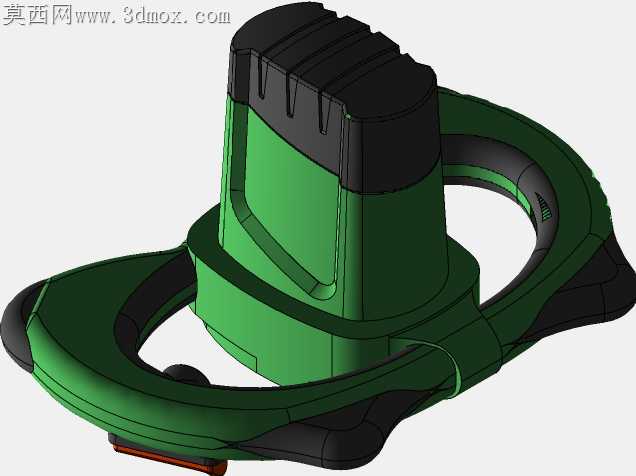

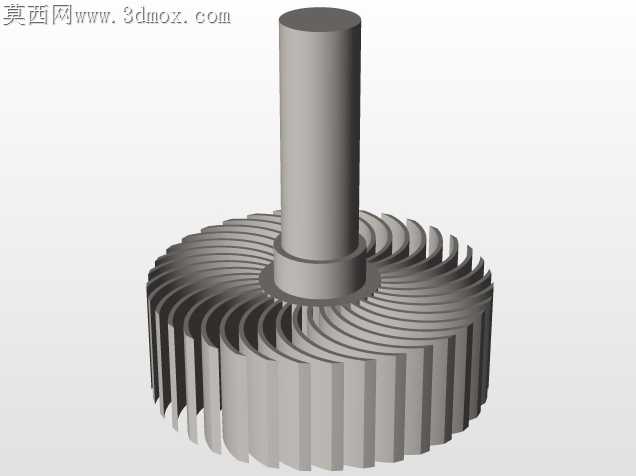

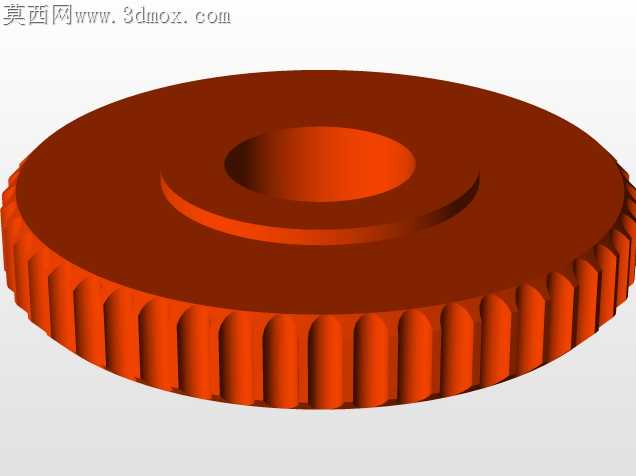

上次在工地帮师傅调试手持搅拌设备，刚开机没两分钟搅拌杆连接位就因为公差间隙晃得厉害，溅得满裤腿都是浆料，回来就想着把这套手持施工搅拌机的结构重新捋顺做出来。握把区域的曲面我反复调了七次，一开始照着市面常见款做的直筒握把，自己握着手腕悬十分钟就酸得不行，后来把辅助握把的倾斜角度调到17度，贴合普通人握持时手腕自然下垂的角度，开关拨片的位置特意往拇指自然落位的地方挪了3毫米，避免长时间按开关指腹磨起泡。搅拌杆和主机输出轴的连接位我特意做了防松卡榫结构，之前遇到过转着转着搅拌杆松脱掉进料桶的情况，这里的配合公差我卡到0.02毫米，既不会因为过紧装拆费劲，也不会因为间隙大运转时产生径向跳动。搅拌桨的螺旋叶片角度我改了三版，一开始做的大倾角叶片，搅粘稠的腻子粉时阻力太大直接把电机憋得发烫，后来把叶片外缘的上扬角度收了5度，还在叶片边缘做了微小的倒角，既能减少浆料粘附在叶片上的残留，运转时的阻力也降了差不多两成，搅水泥砂浆或者涂料的时候不会出现底部沉料搅不开的情况。机身的散热孔我没有照着常规款开成直通孔，特意做了斜向的挡筋，工地扬尘大，直通孔很容易进灰卡坏电机轴承，斜向挡筋既能保证散热风量够，又能挡住大部分飞溅的浆料和灰尘进去。跨软件转档的时候一开始搅拌桨的曲面出现了破面，我逐面补了曲率连续的过渡，避免后期做渲染或者开模验证的时候出现面断层。做结构取舍的时候我没有为了追求轻量化把主机壳做太薄，握持区的壳厚留到2.8毫米，工地随手往地上放的时候也不容易摔裂，毕竟施工现场磕碰是常事，太脆的壳子用两次就裂了根本不实用。输出轴的密封位我加了一圈防尘密封圈，之前用的旧设备就是浆料顺着轴缝渗进齿轮箱，用了半个月齿轮就磨坏了，这个密封圈能挡住大部分细沙和浆料渗进去，能延长不少内部传动件的使用寿命。
