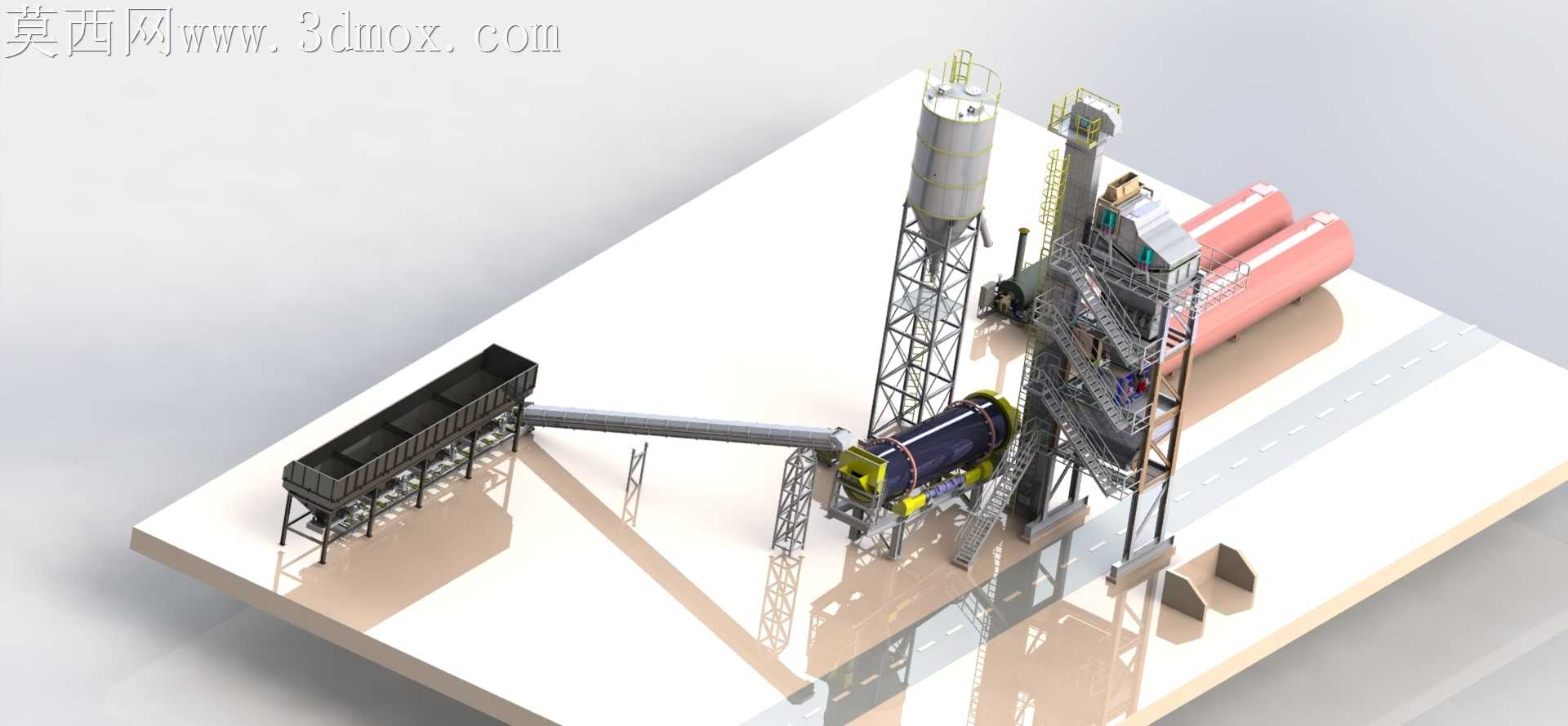

复合沥青拌合生产成套设备结构

上次在拌合站现场跟进安装调试，冷料仓下料口的衬板磨损快到离谱，骨料里夹带的石英砂顺着焊缝间隙卡进振动筛的轴承座，刚跑了三锅料就出现异响，拆检的时候才发现最初的结构设计没给密封件留够压缩余量，这次做这套复合沥青厂的模型，最先抠的就是这些现场踩过的坑。

料塔的爬梯护圈没按现场检修的通行宽度留尺寸，之前做初稿的时候把护圈直径做小了，检修工人背着工具包根本转不开身，这次调整的时候特意把每段护圈的连接法兰位置错开，避开休息平台的出入口，连爬梯踏步的防滑纹凸起高度都按现场实际的3mm做了细节，不会出现渲染看着精致实际踩上去打滑的问题。烘干滚筒的托轮组安装公差之前卡了好久，转档的时候滚筒的圆柱面和托轮的接触面出现破面，反复核对配合角度才把接触应力的分布调均匀，不会出现实际运行里托轮偏磨、滚筒窜动的毛病，连滚筒外壁的保温层固定铆钉都按现场的排布做了，不是随便贴个纹理凑数。

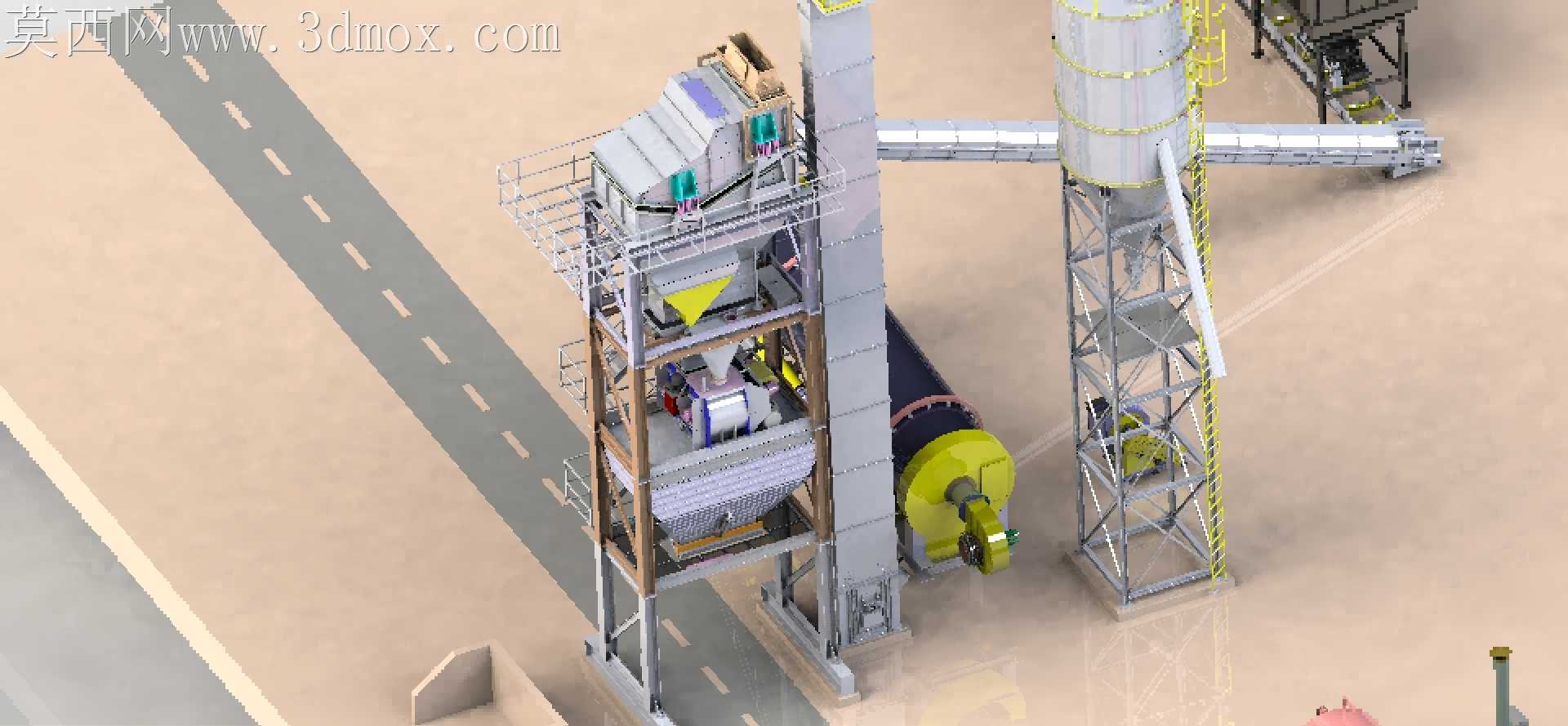

主楼的拌合锅观察口位置，之前见过现场工人为了看拌合料的状态，半个身子探出去差点碰到运转的拌臂，这次特意把观察口的防护栏高度抬到1.2米，还加了可开合的透明挡板，不用探身就能看清内部拌合状态。粉料罐的破拱装置管路之前排布乱成一团，现场检修的时候拆一个电磁阀要拆半排管线，这次走管的时候顺着罐身的爬梯支架排布，每段管卡的位置都留够扳手操作空间，连气路的快插接头朝向都调整到方便操作的角度，不会出现拧个接头要拆一堆附件的麻烦。

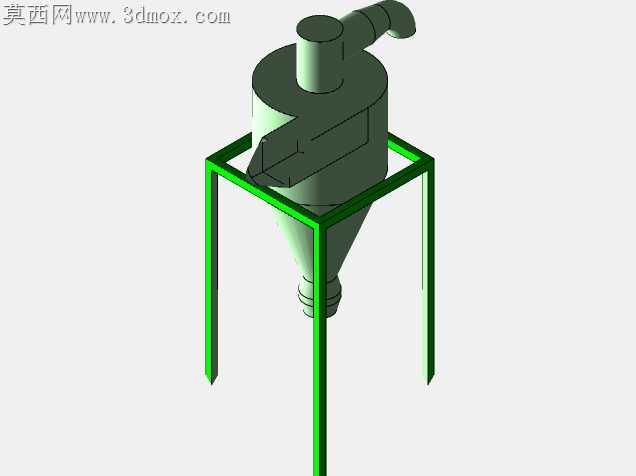

成品料仓的卸料门密封结构，之前遇到过密封胶条被高温沥青烫变形漏料的问题，这次在模型里给胶条留了耐热钢的挡边，避免骨料直接冲刷胶条，连卸料门的开合油缸支座都做了加强筋，之前有站点因为支座刚度不够，卸料的时候门体晃荡撒料，清理一次要半个多小时。跨软件转档的时候，除尘管道的弯头处好几次出现曲面褶皱，反复重构曲面才把管道的内壁做顺滑，避免实际生产里积料堵管，毕竟沥青烟混着粉料堵在弯头里，清理的时候又脏又容易引发火情。

皮带输送机的防雨罩搭接边，之前做的是平接，现场下雨的时候雨水顺着缝隙渗到皮带上，导致冷料含水率波动，影响拌合温度控制，这次改成了下压式的搭接边，雨水顺着罩体外侧流走，不会渗到输送的骨料里。连现场的安全警示标识位置都按实际巡检路线排布，不会出现标识被设备结构挡住、工人看不到的问题。做这套模型的时候没追求炫目的渲染效果，每处结构都是对着现场反馈的问题一点点调的，小到螺栓的露头长度，大到整站的工艺排布，都尽量贴合实际生产的工况，不是凭空搭出来的花架子。
