工业级双轴卧式搅拌设备结构设计

刚拿到这个搅拌设备的需求时，最先要解决的是满负荷工况下搅拌轴窜动的问题，之前做同类型小容积设备时，没考虑到2方容积下物料对轴端的持续冲击，试装时端盖密封件不到30小时就被挤裂漏料，这次直接把轴端的支撑跨距缩短了12%，端盖处加了双重骨架油封配耐磨铜套，跑了72小时连续负载测试，密封位置温度稳定在42度以内，没有出现渗料情况。

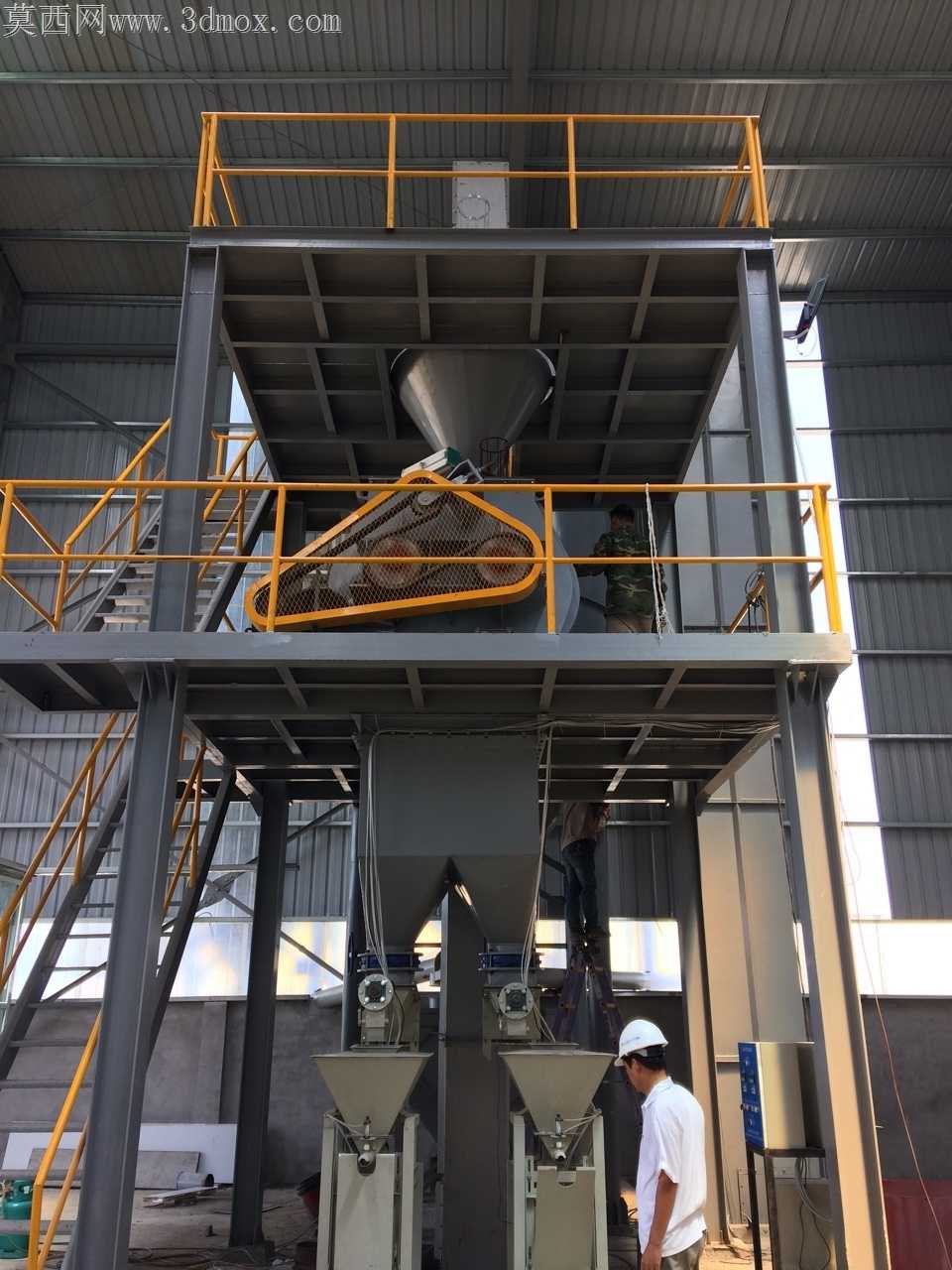

皮带传动的张紧结构没选市面上常见的滑轨顶丝款，那种在粉尘大的搅拌工况下，滑轨积料后根本调不动，这次做的是铰接式张紧摆座，张紧螺栓藏在腔体侧面的护罩里，调整时不用拆外围护板，伸手就能拧动锁紧螺母，皮带的包角刚好卡在170度，既不会因为包角太小打滑，也不会因为包角过大加重轴承径向负载。

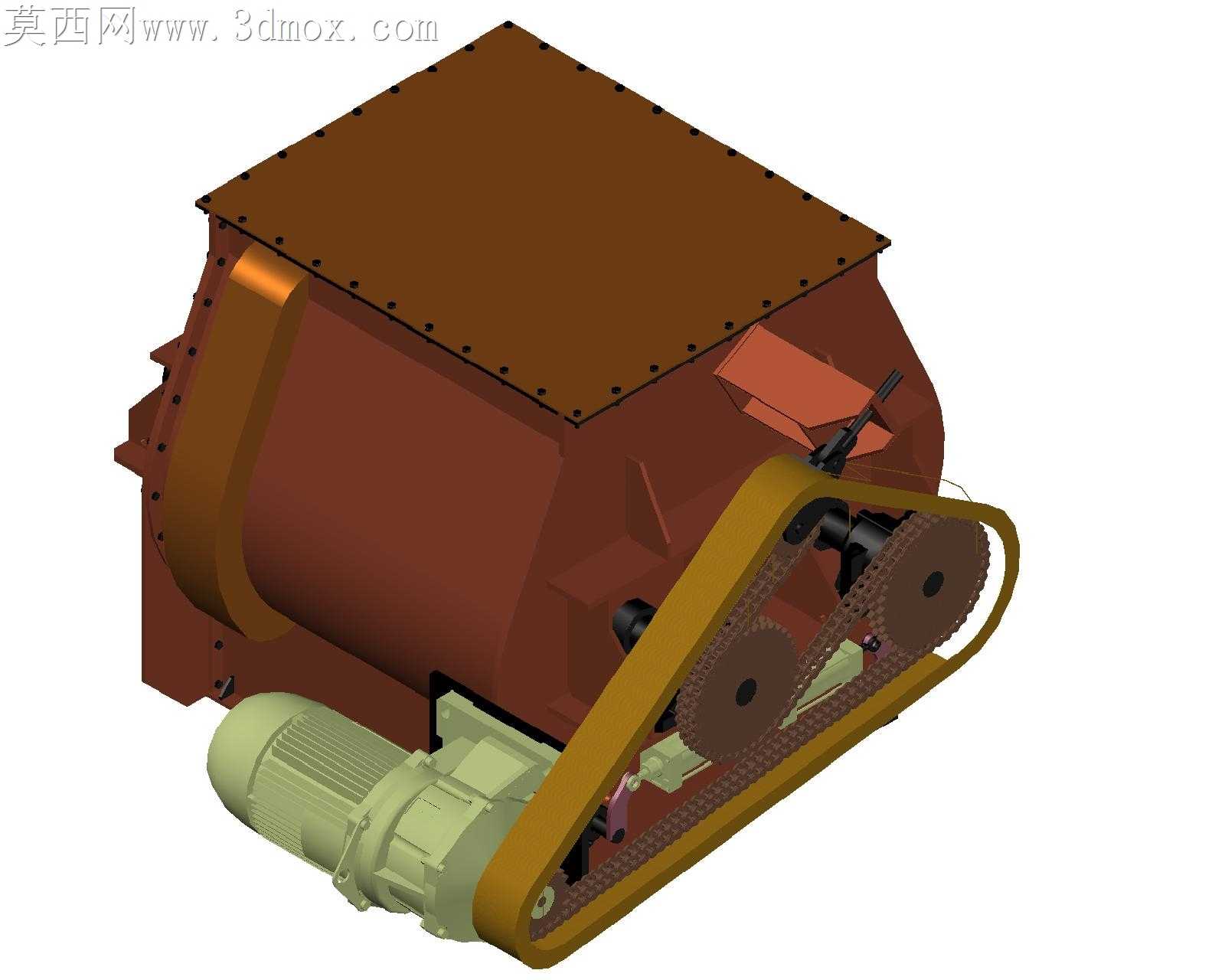

腔体上盖的法兰边一开始做的是整圈等距螺栓孔，试装配时发现靠近进料口的位置，螺栓拧到位后法兰还是有0.2mm的缝隙，后来把进料口周边的孔距缩小了20mm，法兰厚度从8mm加到12mm，拧完螺栓后塞尺0.05mm都塞不进去，解决了粉料搅拌时从法兰缝冒灰的问题。

配套的减速电机选型时，一开始按常规搅拌系数选了18.5kw的电机，带满负荷砂石料试转时电机电流超了额定值15%，后来换成22kw的四级电机，输出转速调到40rpm，刚好匹配2方的搅拌容积，搅拌周期控制在90秒以内，电机运行电流稳定在额定值的80%左右，不会出现长时间过载烧机的情况。

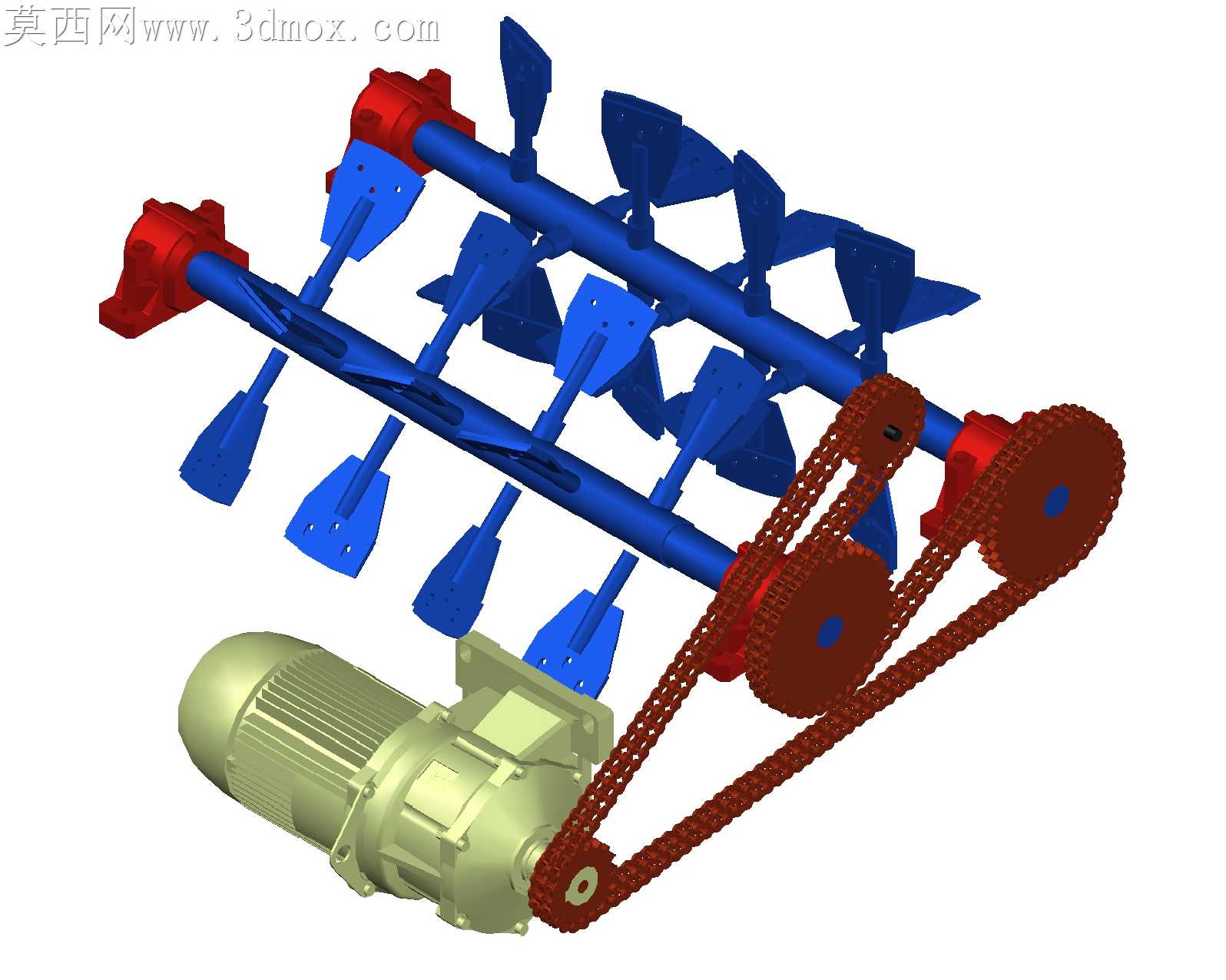

搅拌臂的排布特意做了错相位设计，两根轴上的搅拌臂在旋转到交汇位置时，间隙控制在15mm，既不会因为间隙太小卡料，也不会因为间隙太大留搅拌死角，试拌干粉砂浆时，筒内各个位置的物料混合均匀度偏差控制在3%以内，符合建材搅拌的行业要求。

之前跨软件转档时，链条传动的链节配合面经常出现破面，这次在转档前特意把链节的小倒角特征做了简化，转完后检查所有配合面，没有出现缺失面或者重叠面的问题，装配时链条和链轮的啮合间隙刚好符合传动公差要求，不用再反复修配链节。腔体侧面的检修门做了快压式锁紧结构，不用扳手就能打开，清理残留物料或者更换易损件时能省不少时间，门边上的密封胶条选的是耐磨丁腈橡胶，反复开关几十次也不会出现变形掉渣的情况。整机的外形尺寸控制在2270x245x1700mm，刚好能适配常规的搅拌站安装机位，不用额外改造现场的安装基础，接电接料就能投入使用。
