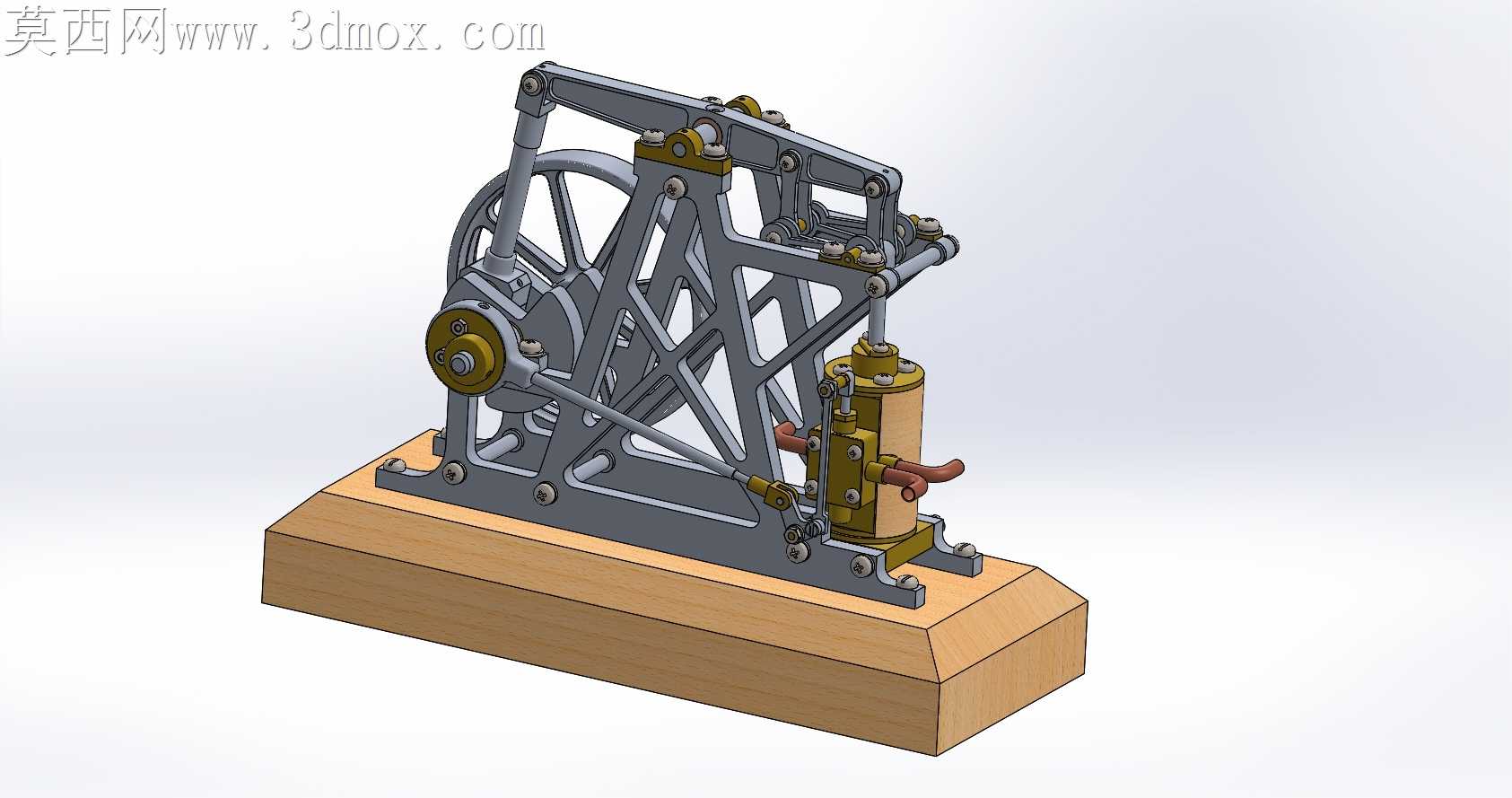

公制单缸平衡梁式蒸汽机结构设计

项目分类:发动机 发布时间:2020-06-30 ID:122095
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计
  • 公制单缸平衡梁式蒸汽机结构设计

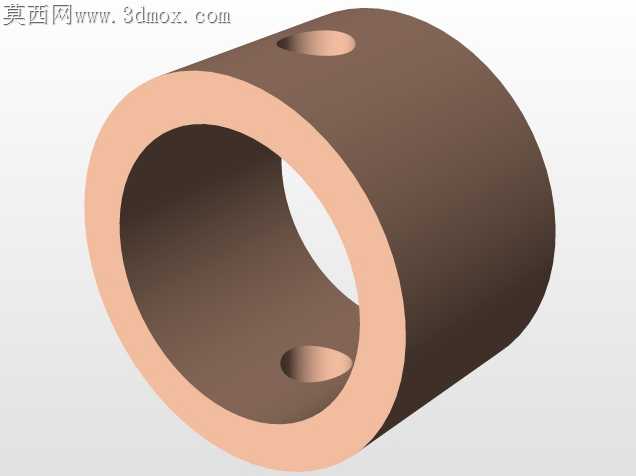

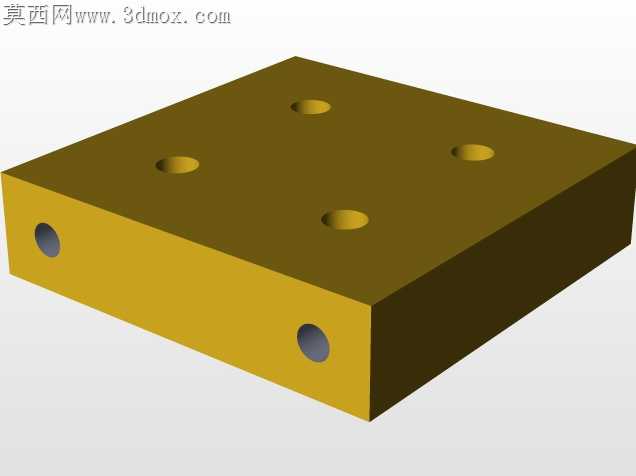

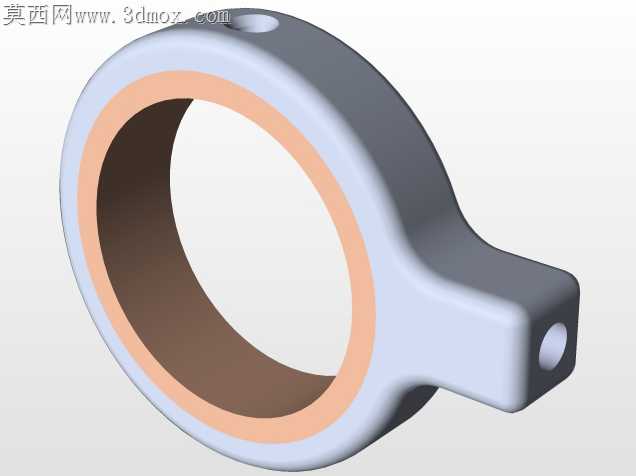

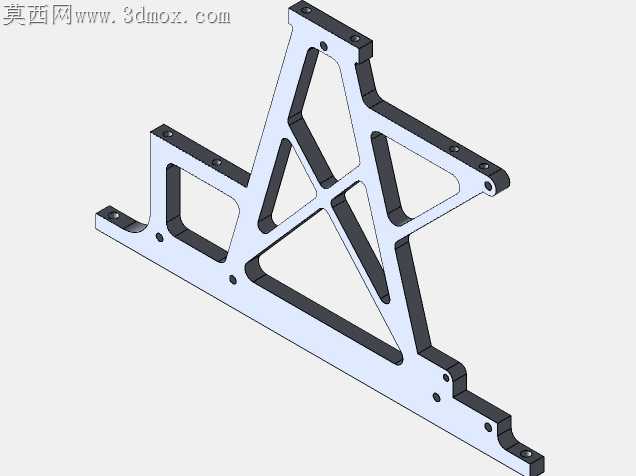

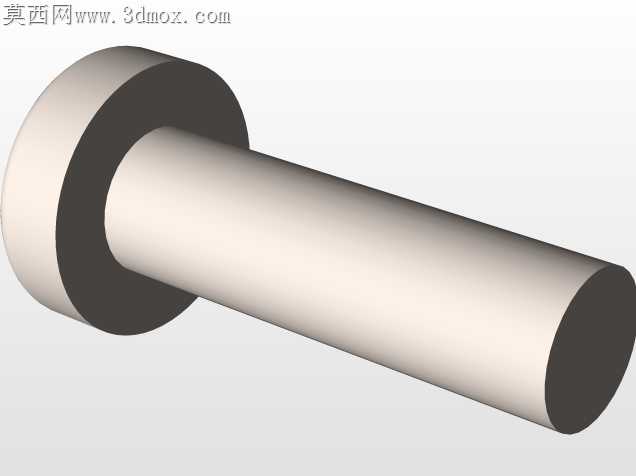

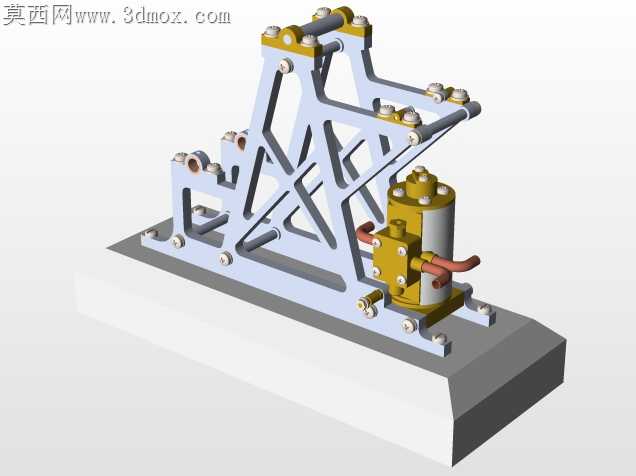

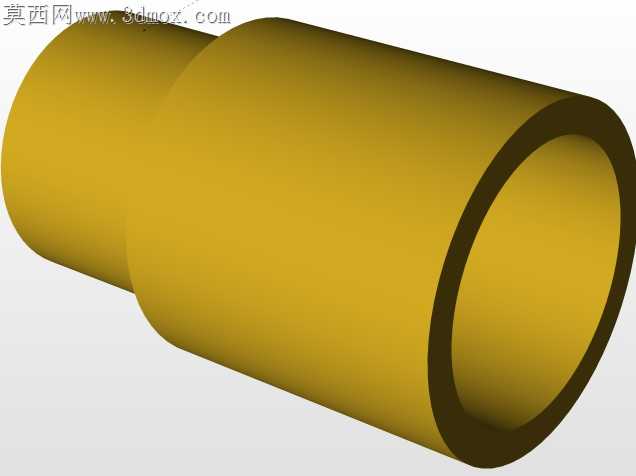

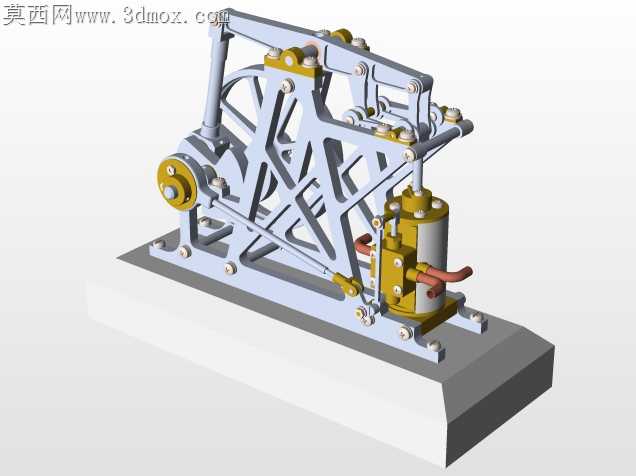

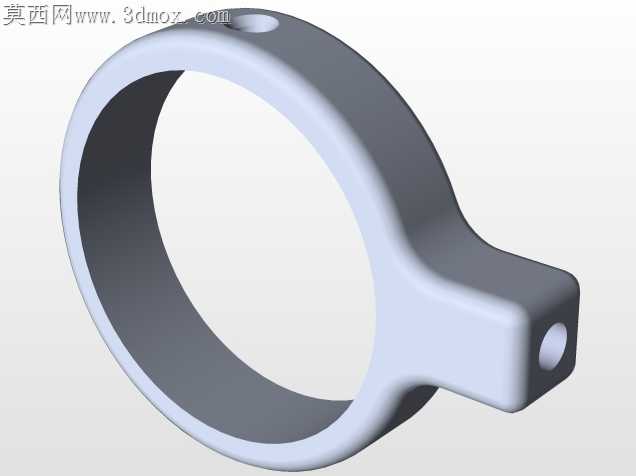

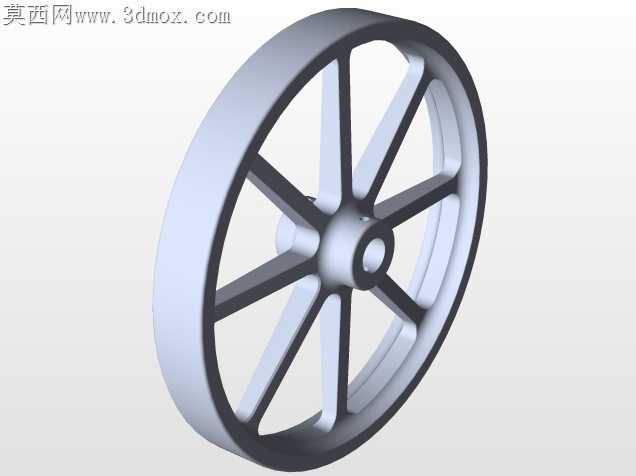

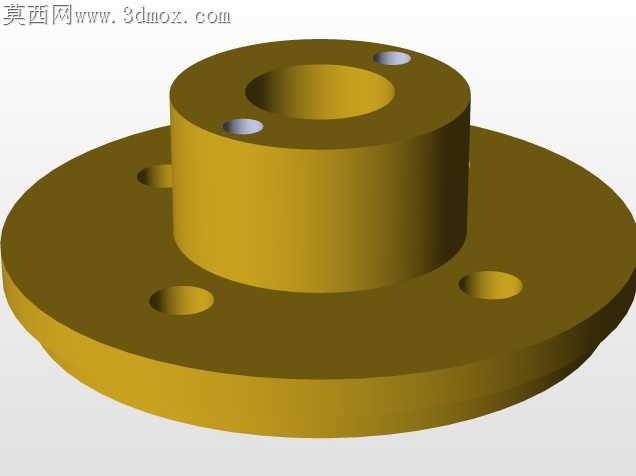

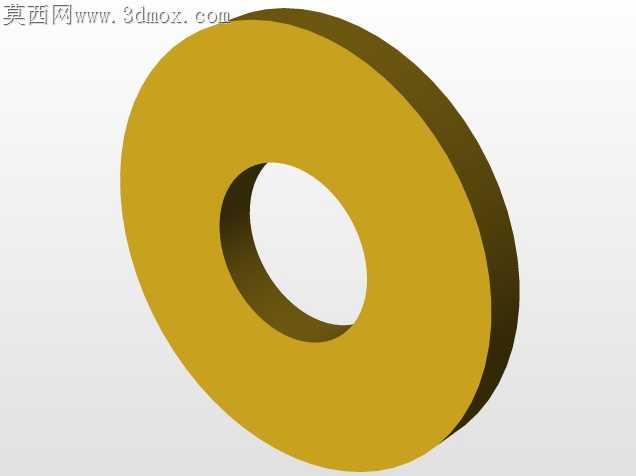

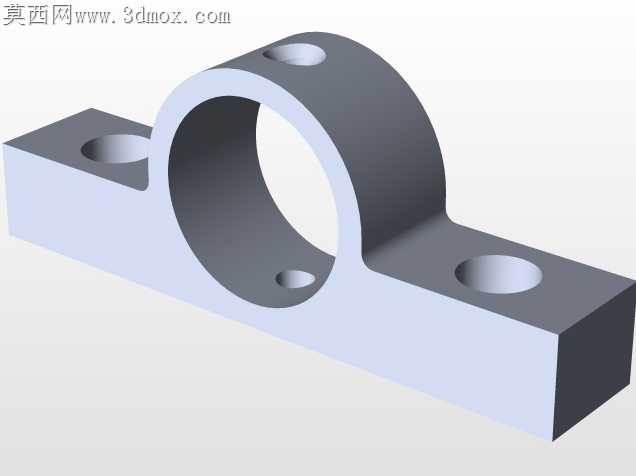

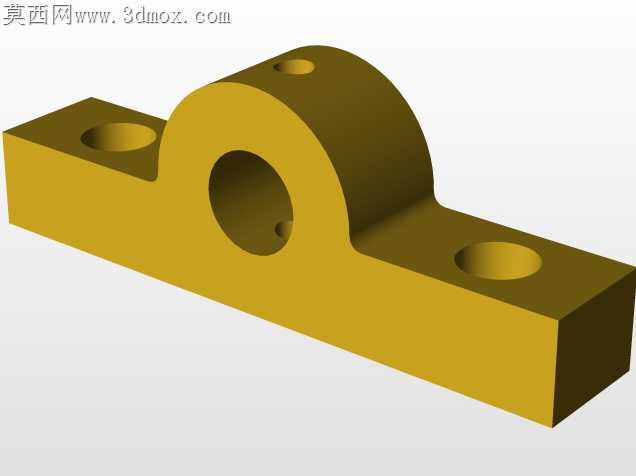

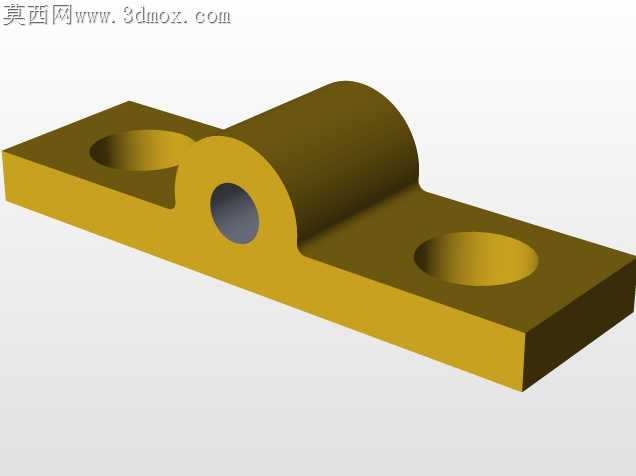

最初拿到Gerry Dykstra的原始设计稿时,最先注意到的是英制尺寸标注和车间现有公制加工设备的适配矛盾,换算过程中特意核对了每一处安装孔位的坐标,避免后续铣削床身基准面时出现接刀痕。床身顶面的四个定位沉孔,最初按原始图纸的公差带加工试装时,发现横梁滑动时会有0.02mm的卡滞,后来把孔位同轴度公差收紧了0.01mm,同时把沉孔边缘的倒角从C0.5改成C1,既消除了装配时的毛刺刮蹭,也给横梁的热胀冷缩留了微量余量。

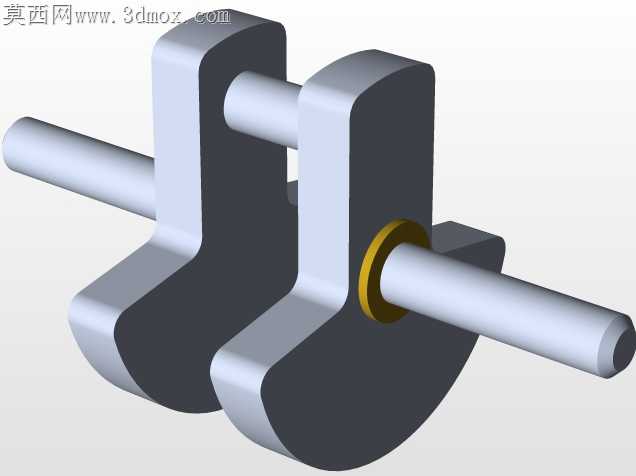

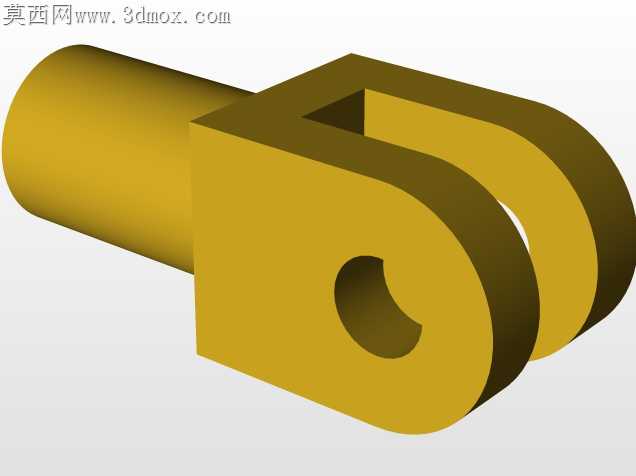

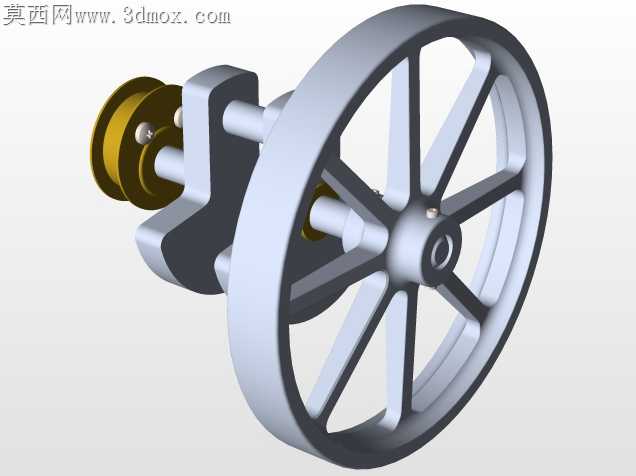

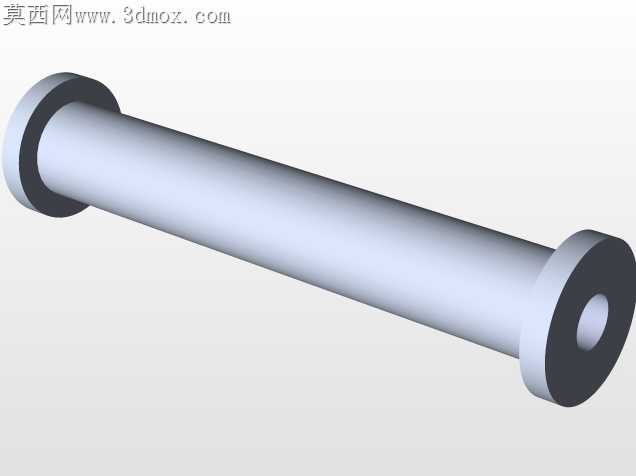

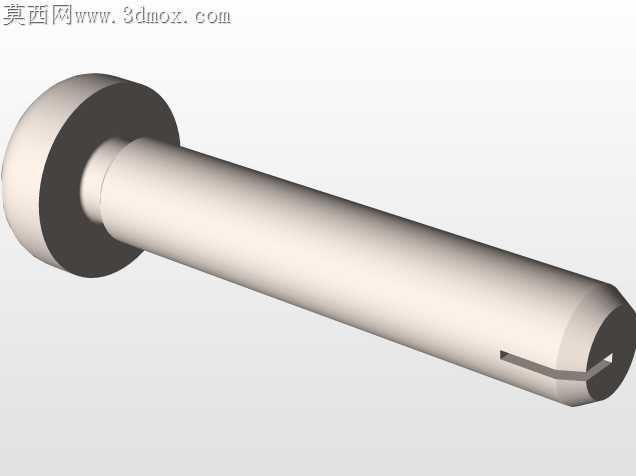

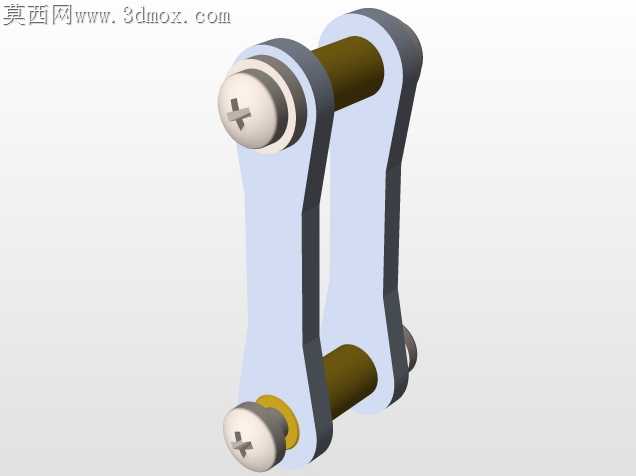

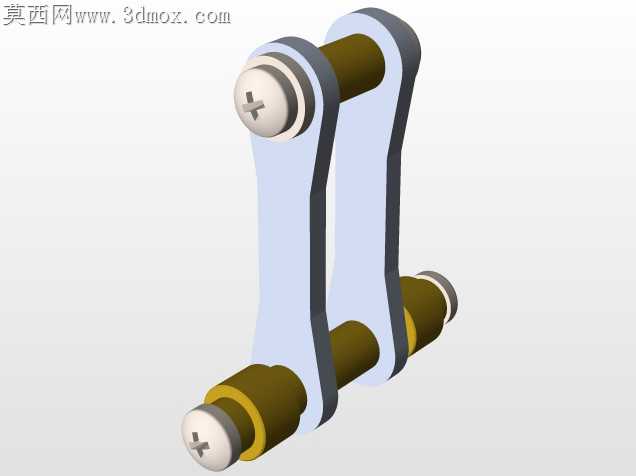

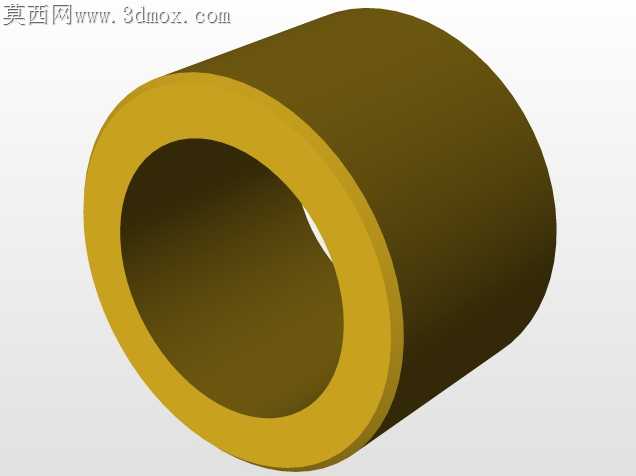

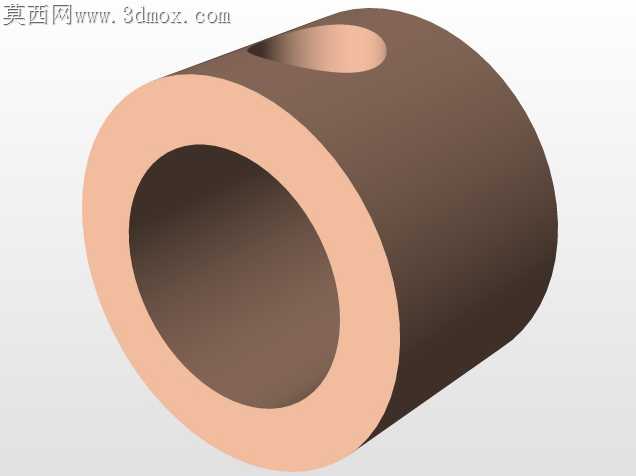

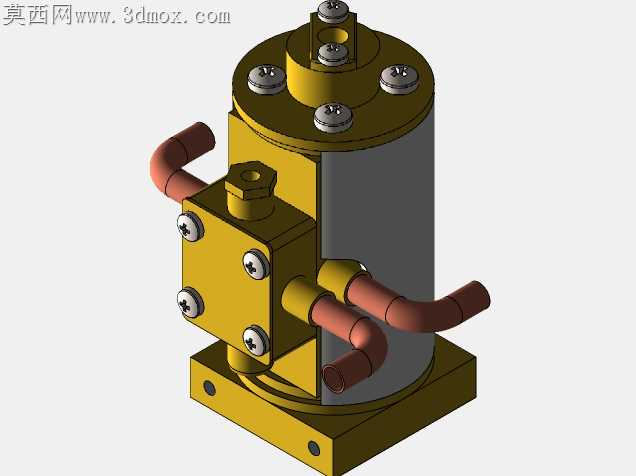

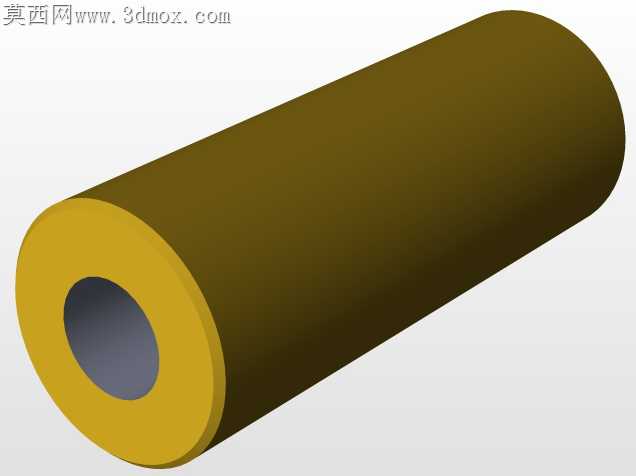

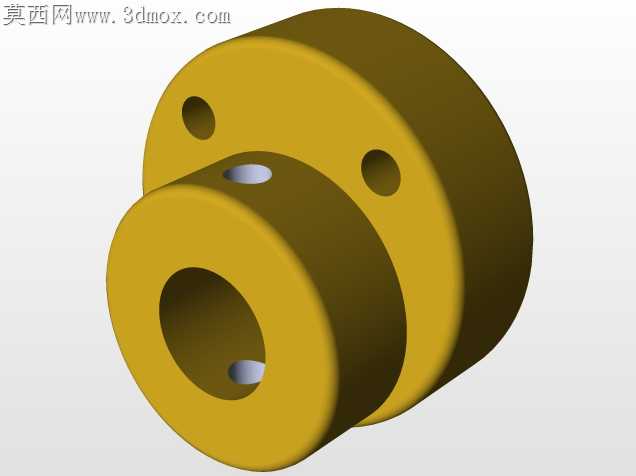

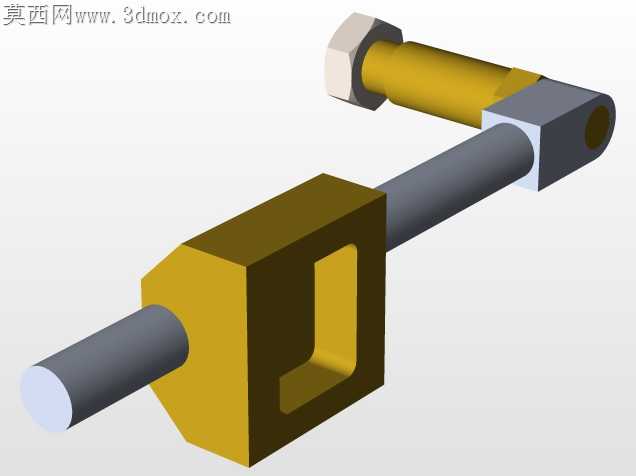

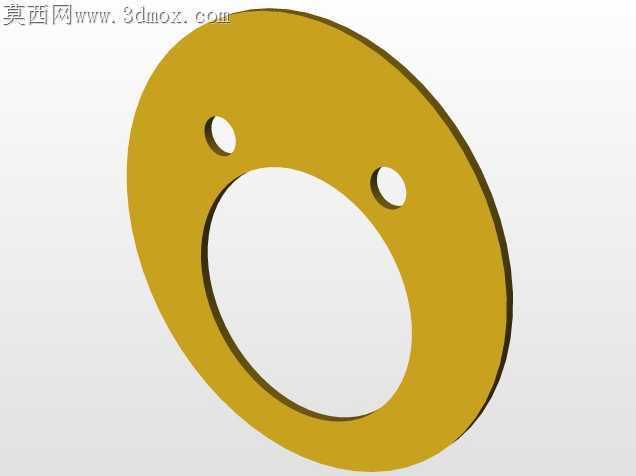

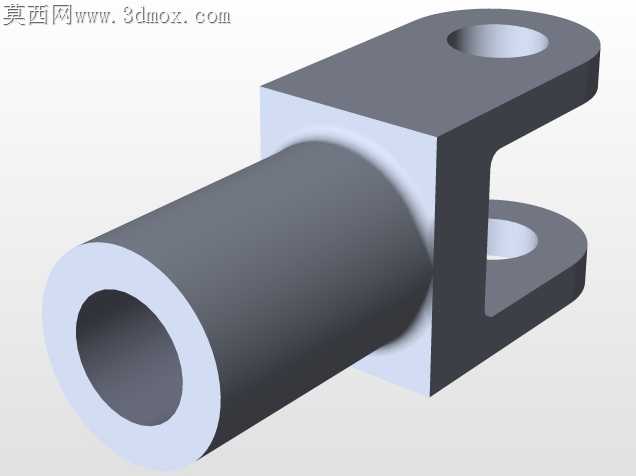

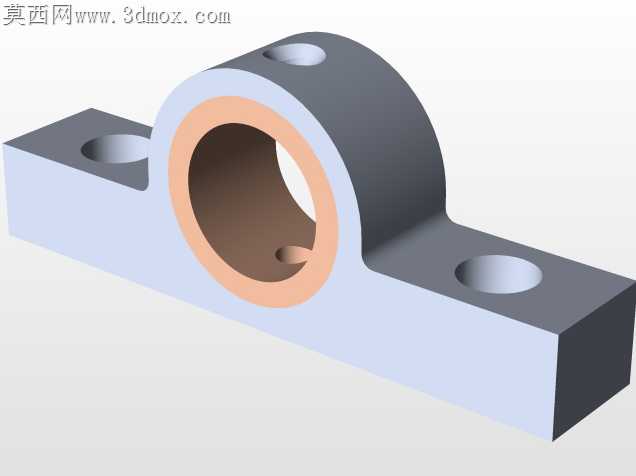

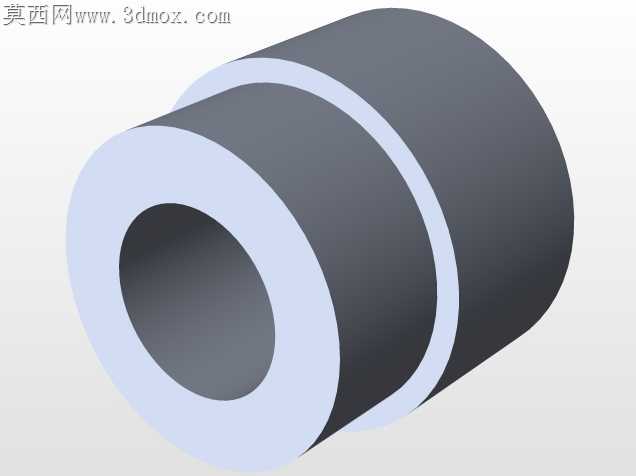

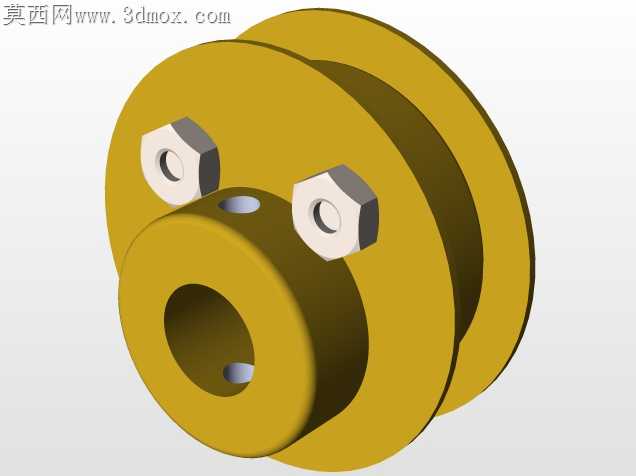

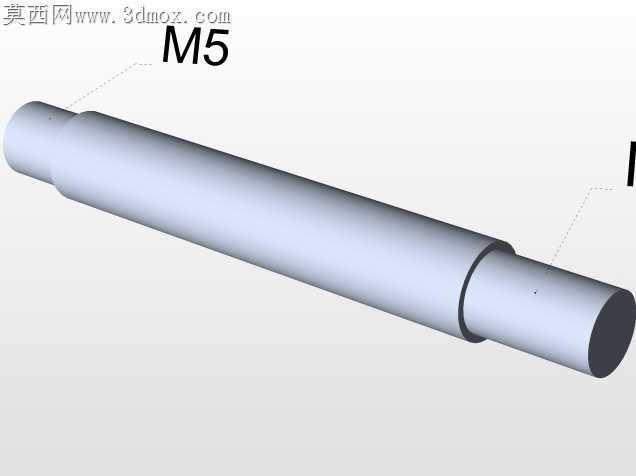

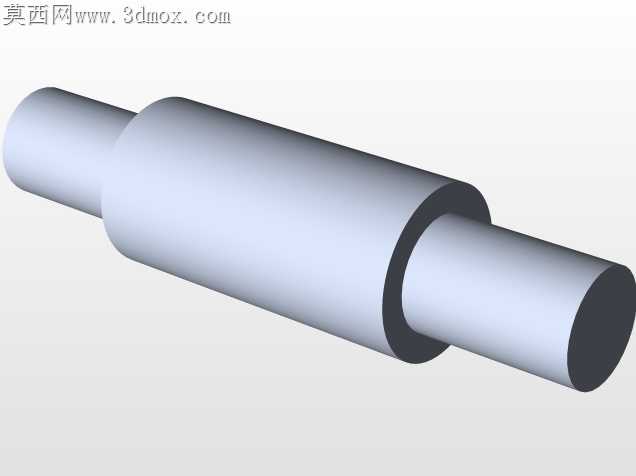

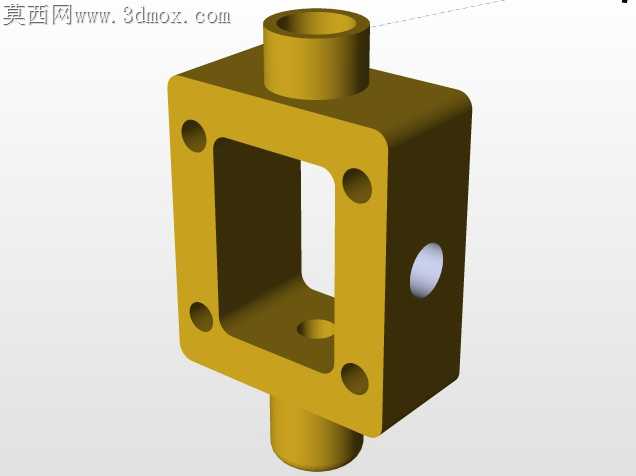

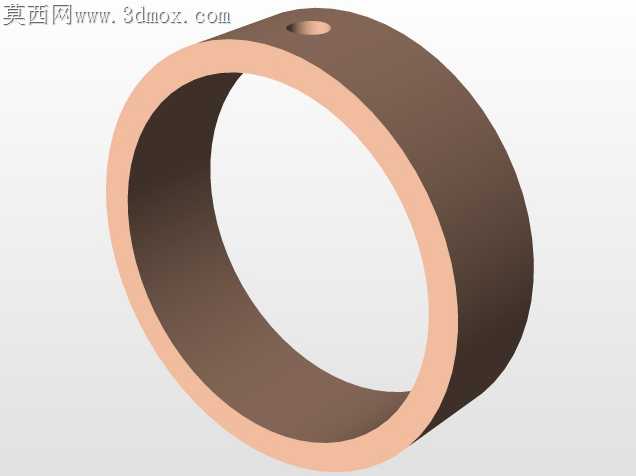

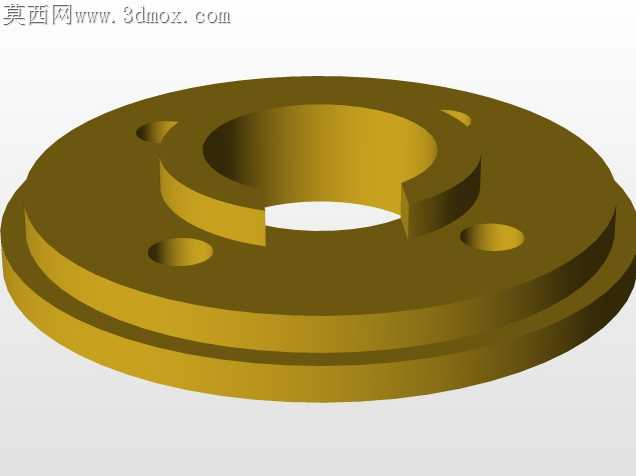

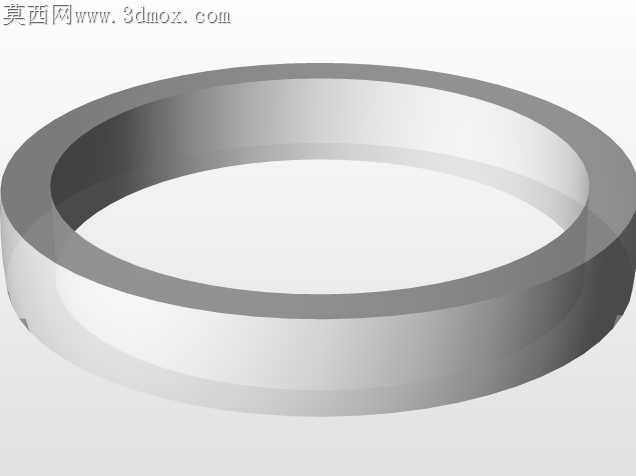

做横梁与汽缸的配合面时,一开始直接沿用了原始设计的平面度要求,试配时发现蒸汽密封面在持续加压工况下会有微漏,后来把配合面的表面粗糙度要求从Ra1.6调到Ra0.8,同时在密封槽的位置加了0.1mm的预压量,不用额外加密封垫就能满足低压蒸汽的密封要求。跨版本转档的时候出过一次小问题,最初把模型从旧版本转存时,天平联动机构的铰接副约束丢了,运动仿真时摆杆直接穿模,后来逐一对齐了每个铰接点的旋转轴坐标,还特意给每个铰接轴加了0.03mm的间隙配合,模拟实际铜套的装配间隙,避免运动干涉。

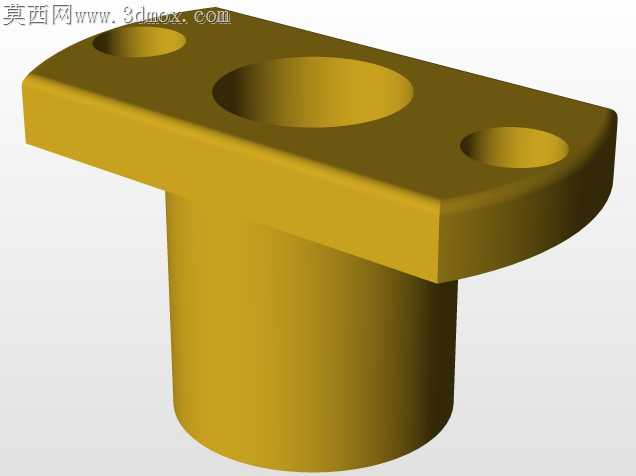

创作的时候没完全照搬原始设计的绘图细节,有些非关键的圆角做了简化,毕竟实际加工时过小的圆角会增加铣刀的磨损,还容易在边角处产生应力集中。横梁的导向面最初是整面接触,实际滑动时摩擦阻力偏大,后来把导向面改成了两段式的接触带,中间留了0.2mm的退刀槽,既减少了磨削加工的面积,也能储存少量润滑脂,长时间运转也不会出现干磨。汽缸的安装座最初是直角连接,做振动测试时发现连接处应力集中明显,后来在转角处加了R3的过渡圆角,同时把安装螺栓的分布从均匀排布改成靠近受力侧加密,平衡运转时的交变载荷。

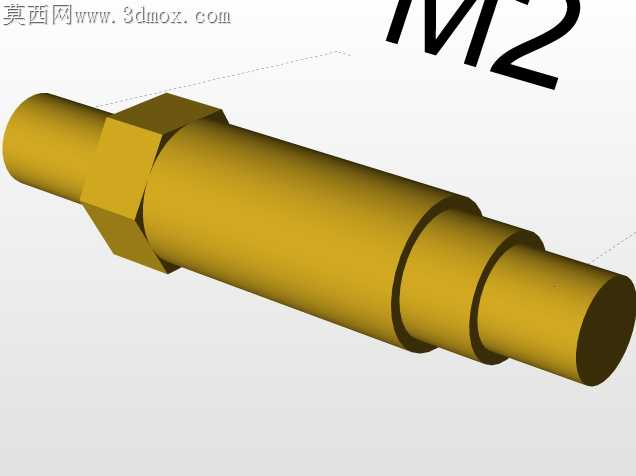

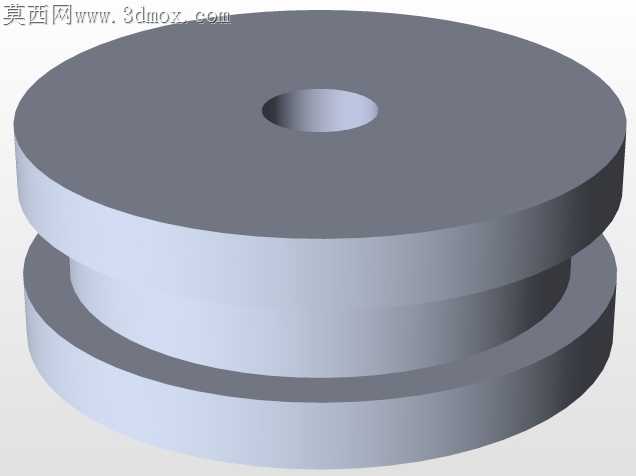

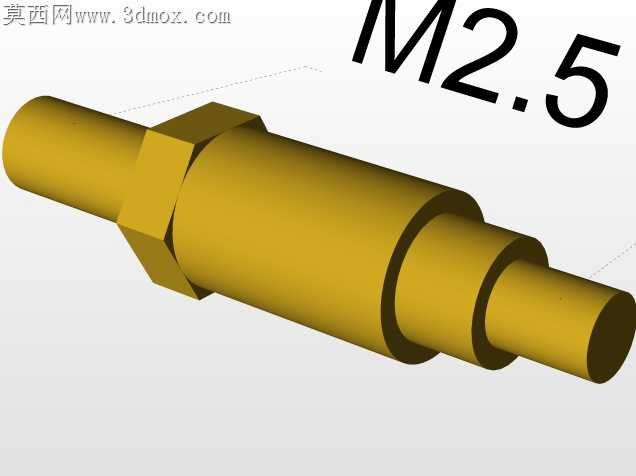

做这套模型的时候特意保留了原始设计的平衡配重结构,天平式的配重块最初按等重设计,实际运转时发现活塞往复的惯性力没法完全抵消,后来把配重块的质心往外偏移了2mm,刚好能抵消活塞组件80%的往复惯性,运转时的振动比初始方案小了很多。所有的管路接口都做了统一的公制螺纹适配,不用额外做转接头就能直接接车间现有压缩空气管路做试运行测试,试装的时候特意把每个螺纹孔的深度多留了2mm,避免攻丝时铁屑残留导致螺栓拧不到位。
